МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С ВРЕЗАЮЩИМСЯ КОЛЬЦОМ
ТРОЙНИКОВЫЕ ПРОХОДНЫЕ ВВЕРТНЫЕ С УПЛОТНЕНИЕМ
РЕЗИНОВЫМ КОЛЬЦОМ КРУГЛОГО СЕЧЕНИЯ

КОНСТРУКЦИЯ

Fittings with compression rings, reducing stud tee type

with 0-ring face seal. Construction

ГОСТ 28942.6-91

Группа Г18

МКС 23.040.60

ОКП 41 9300

Дата введения 1 января 1992 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным Комитетом СССР по управлению качеством продукции и стандартам

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21.03.91 № 307

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 9833-73	1
ГОСТ 15763-91	2; 3
ГОСТ 23353-78	1
ГОСТ 23354-78	1
ГОСТ 25065-90	1
ГОСТ 28942.3-91	1

5. ПЕРЕИЗДАНИЕ. Сентябрь 2004 г.

Настоящий стандарт распространяется на тройниковые проходные ввертные с уплотнением резиновым кольцом круглого сечения соединения трубопроводов с врезающимся кольцом с углом конуса 24°.

Требования пп. 1; 3 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

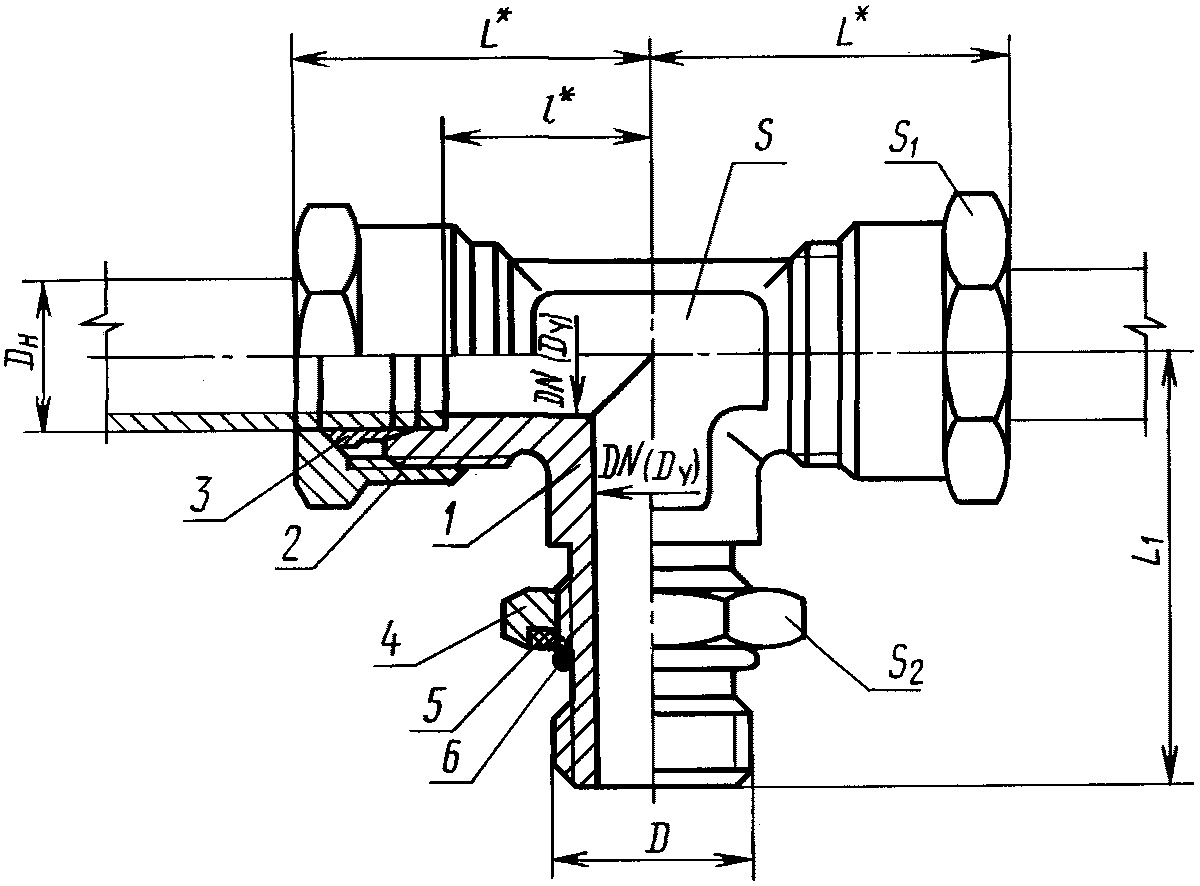

1. Конструкция и основные размеры соединения трубопроводов должны соответствовать указанным на чертеже и в таблице.

рис. 1

<*> Размеры для справок.

1 — ввертной тройник по ГОСТ 28942.3; 2 — накидная гайка
по ГОСТ 23353; 3 — врезающееся кольцо по ГОСТ 23354;
4 — установочная гайка по ГОСТ 25065; 5 — защитная шайба
по ГОСТ 25065; 6 — резиновое кольцо по ГОСТ 9833,
типоразмеры колец — по ГОСТ 25065

Размеры в мм

Группа	DN (Dу)	Dн	D	L	L₁ +/- 0,3	l	S	S1	S2	Масса 1000 шт., кг
1	2,5	4	М8 x 1	21	33,5	11,0	7	10	12	35,0
	3,0	5	М8 x 1	22	33,5	9,5	9	12	12	41,5
	4,0	6	М10 x 1	22	34,5	9,5	9	12	14	47,5
	6,0	8		23		11,5	12	14	14	53,5
2	4,0	6		27		12,0		14		72,5
	6,0	8	М12 x 1,5	29	41,0	14,0		17		108,0
	8,0	10	М14 x 1,5	31	42,0	15,0	14	19		132,0
	10,0	12	М16 x 1,5	33	43,0	17,0	17	22		173,5
	12,0	15	М18 x 1,5	38	45,0	20,5	19	27	24	240,0
	12,0	(16)	М22 x 1,5	38	52,0	20,5	24	30	30	332,0
	15,0	18	М22 x 1,5	40	52,0	23,5	24	32	30	388,0
	20,0	22	М27 x 2	45	59,0	27,5	27	36		521,5
	25,0	28	М33 x 2	49	65,0	30,5	36	41		767,0
	32,0	(34)	М42 x 2	58	71,0	34,5	41	50		1117,0
	32,0	35	М42 x 2	58	71,0	34,5	41	50		1101,5
	40,0	42	М48 x 2	64	78,0	40,0	50	60		1817,0
3	3,0	6	М12 x 1,5	31	41,0	16,0	12	17		120,0
	4,0	8	М14 x 1,5	32	42,0	17,0	14	19		143,0
	5,0	10	М16 x 1,5	35	43,0	17,5	17	22		205,0
	6,0	12	М18 x 1,5	39	45,0	21,5	17	24		235,0
	8,0	14	М20 x 1,5	42	48,0	22,0	19	27		329,0
	10,0	16	М22 x 1,5	45	52,0	24,5	24	30		387,0
	12,0	20	М27 x 2	50	59,0	26,5	27	36		630,0
	15,0	25	М33 x 2	55	65,0	30,0	36	46	41	1102,0
	20,0	30	М42 x 2	64	71,0	35,5	41	50		1547,0
	25,0	38	М48 x 2	74	78,0	41,0	50	60		2388,0

Примечания:

1. Размер L указан при затянутом состоянии соединения.

2. Значения, приведенные в скобках, непредпочтительны.

3. Масса указана для справок.

Пример условного обозначения соединения группы 1 с Dн = 6 мм:

Соединение 1 — 6 - ГОСТ 28942.6-91

То же, группы 2:

Соединение 2 — 6 - ГОСТ 28942.6-91

То же, группы 3:

Соединение 3 — 6 - ГОСТ 28942.6-91

2. Значения номинального (условного) давления для каждой группы соединений — по ГОСТ 15763, приложение 3.

3. Технические требования, приемка и методы испытаний — по ГОСТ 15763.

УДК 621.643.4:006.354
