ГОСТ 28941.9-91. Государственный стандарт Союза ССР. Соединения трубопроводов с развальцовкой. Трубы тройниковые проходные. Конструкция

Государственный комитет СССР по стандартам · № ГОСТ 28941.9-91Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 21.03.1991 № 303)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1992 года.

Утвержден и введен в действие
Постановлением Государственного

Комитета СССР по управлению

качеством продукции и стандартам

от 21 марта 1991 г. № 303

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С РАЗВАЛЬЦОВКОЙ

ТРУБЫ ТРОЙНИКОВЫЕ ПРОХОДНЫЕ

КОНСТРУКЦИЯ

Flare straight reducing branch tee fittings. Construction

ГОСТ 28941.9-91

Группа Г18

ОКП 419311

Дата введения 1 января 1992 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным Комитетом СССР по управлению качеством продукции и стандартам

РАЗРАБОТЧИКИ

Б.В. Максимовский; Г.В. Поляков, канд. техн. наук;

Ю.А. Решников; С.А. Михайлова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21.03.91 № 303

3. ВВЕДЕН ВПЕРВЫЕ

4. Срок проверки — 1997 г., периодичность проверки — 5 лет

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 15763-91 3; 4
ГОСТ 28941.12-91	2
ГОСТ 28941.21-91	1
ГОСТ 28941.26-91	1
ГОСТ 28941.27-91	1
	Настоящий стандарт распространяется на тройниковые проходные соединения трубопроводов с развальцовкой трубы с углом конуса 74°.

Требования пп. 1; 2; 4 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

1. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.

2. Развальцованные концы труб — по ГОСТ 28941.12.

3. Значение номинального (условного) давления для соединения группы 2 — по ГОСТ 15763, приложение 3.

4. Технические требования, приемка и методы испытаний — по ГОСТ 15763.

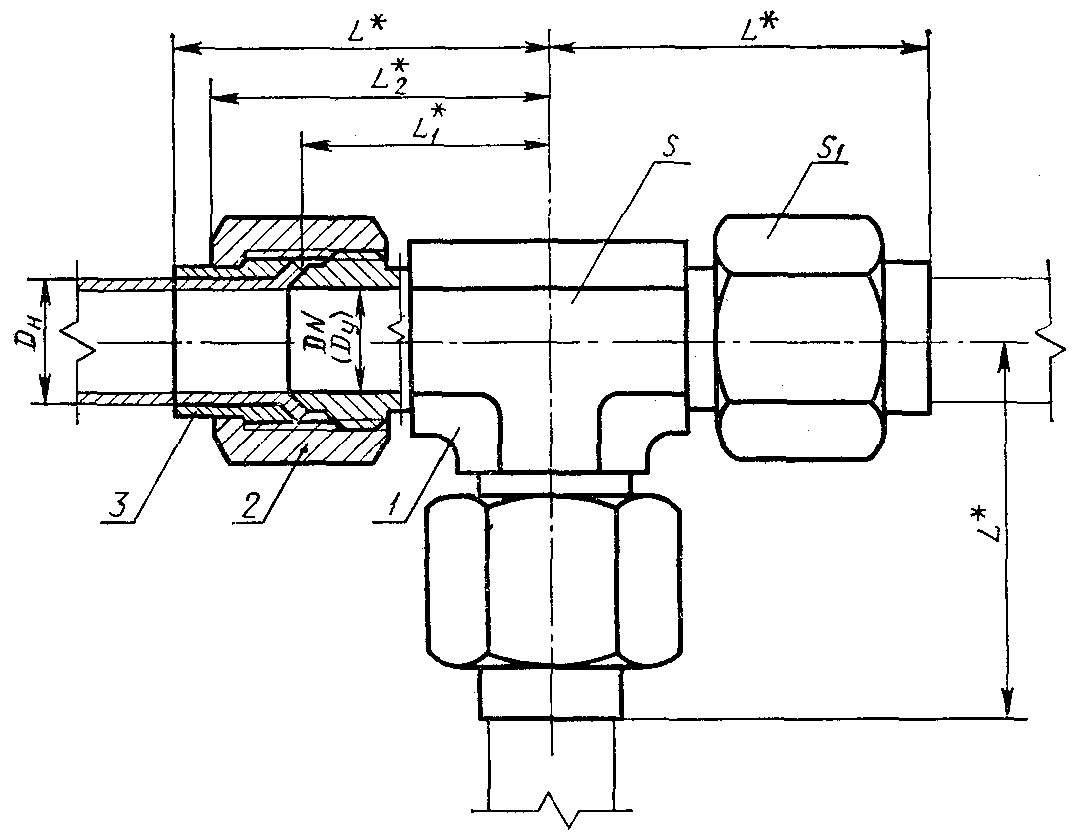

рис. 1

<*> Размеры для справок.

1 — проходной тройник по ГОСТ 28941.21; 2 — накидная
гайка по ГОСТ 28941.26; 3 — ниппель по ГОСТ 28941.27

Размеры, мм

Группа	Dн	DN (Dу)	L	L1	L2	Размеры под ключ		Масса 1000 шт., кг
Группа	Dн	DN (Dу)	L	L1	L2	S	S1	Масса 1000 шт., кг
2	4	3	32	23	28	8	12	49,7
	6	4	32	23	28	12	14	84,2
	8	6	36	26	32	12	17	111,6
	10	8	41	27	36	14	19	148,9
	12	10	45	30	39	17	22	215,9
	(14)	12	49	32	42	19	27	361,4
	15	12	49	32	42	19	27	365,0
	18	15	53	35	46	24	32	552,0
	22	20	64	43	55	27	36	713,8
	28	25	71	48	61	36	41	1025,0
	(34)	32	80	56	70	41	50	1425,8
	35	32	80	56	70	41	50	1438,3
	42	40	85	58	74	50	60	2471,0

Примечания:

1. Значения, приведенные в скобках, непредпочтительны.

2. Масса указана для справок.

Пример условного обозначения соединения группы 2 с Dн = 10 мм:

Соединение 2-10-ГОСТ 28941.9-91
