ГОСТ 28941.5-91. Государственный стандарт Союза ССР. Соединения трубопроводов с развальцовкой. Трубы ввертные с внутренним конусом. Конструкция

Государственный комитет СССР по стандартам · № ГОСТ 28941.5-91Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 21.03.1991 № 303)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1992 года.

Утвержден и введен в действие

Постановлением Государственного

Комитета СССР по управлению

качеством продукции и стандартам

от 21 марта 1991 г. № 303

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С РАЗВАЛЬЦОВКОЙ

ТРУБЫ ВВЕРТНЫЕ С ВНУТРЕННИМ КОНУСОМ

КОНСТРУКЦИЯ

Flare stud fittings with inside cone. Construction

ГОСТ 28941.5-91

Группа Г18

ОКП 419311

Дата введения 1 января 1992 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным Комитетом СССР по управлению качеством продукции и стандартам

РАЗРАБОТЧИКИ

Б.В. Максимовский; Г.В. Поляков, канд. техн. наук;

Ю.А. Решников; С.А. Михайлова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21.03.91 № 303

3. ВВЕДЕН ВПЕРВЫЕ

4. Срок проверки — 1997 г., периодичность проверки — 5 лет

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 15763-91 3; 4
ГОСТ 28941.12-91	2
ГОСТ 28941.17-91	1
ГОСТ 28941.28-91	1
	Настоящий стандарт распространяется на ввертные с внутренним конусом соединения трубопроводов с развальцовкой трубы с углом конуса 74° без ниппеля.

Требования пп. 1; 2; 4 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

1. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.

2. Развальцованные концы труб — по ГОСТ 28941.12.

3. Значение номинального (условного) давления для соединения группы 2 — по ГОСТ 15763, приложение 3.

4. Технические требования, приемка и методы испытаний — по ГОСТ 15763.

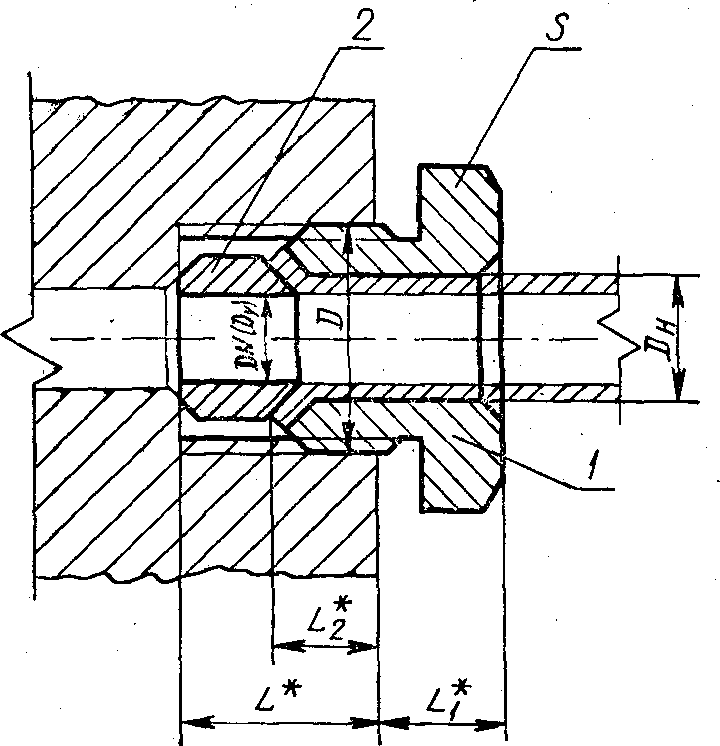

рис. 1

<*> Размеры для справок.

1 — ввертной штуцер по ГОСТ 28941.17;
2 — уплотнительное кольцо по ГОСТ 28941.28

Размеры, мм

Группа	Dн	DN (Dу)	D	L	L1	L2	S	Масса 1000 шт., кг с уплотнительным кольцом
Группа	Dн	DN (Dу)	D	L	L1	L2	S	стальным	медным
2	4	3	М10 x 1	10	5,9	8,1	12	9,9	10,3
	6	4	М12 x 1,5	14	7,7		14	14,6	15,1
	8	6	М14 x 1,5	15	9,9		17	22,5	23,4
	10	8	М16 x 1,5	17	10,9	9,1	19	30,4	31,5
	12	10	М18 x 1,5	19	12,1	9,9	22	40,1	41,6

Примечания:

1. Обозначения, приведенные в скобках, непредпочтительны.

2. Масса указана для справок.

Пример условного обозначения соединения группы 2 с Dн = 10 мм:

Соединение 2-10-ГОСТ 28941.5-91
