ГОСТ 28941.17-91. Государственный стандарт Союза ССР. Соединения трубопроводов с развальцовкой трубы. Штуцера ввертные с внутренним конусом. Конструкция

Государственный комитет СССР по стандартам · № ГОСТ 28941.17-91Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 21.03.1991 № 304)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1992 года.

Утвержден и введен в действие Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21 марта 1991 г. № 304

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С РАЗВАЛЬЦОВКОЙ ТРУБЫ

ШТУЦЕРА ВВЕРТНЫЕ С ВНУТРЕННИМ КОНУСОМ

КОНСТРУКЦИЯ

Flare fittings. Stud couplings with inside cone. Construction

ГОСТ 28941.17-91

Группа Г18

ОКП 419361

Дата введения 1 января 1992 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным Комитетом СССР по управлению качеством продукции и стандартам

РАЗРАБОТЧИКИ

Б.В. Максимовский; Г.В. Поляков, канд. техн. наук;

Ю.А. Решников; С.А. Михайлова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21.03.91 № 304

3. ВВЕДЕН ВПЕРВЫЕ

4. Срок проверки — 1997 г., периодичность проверки — 5 лет

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 15763-91 2; 3
	Настоящий стандарт распространяется на ввертные штуцера с внутренним конусом для соединений трубопроводов с развальцовкой трубы с углом конуса 74° без ниппеля.

Требования пп. 1; 3 являются обязательными, другие требования настоящего стандарта являются рекомендуемыми.

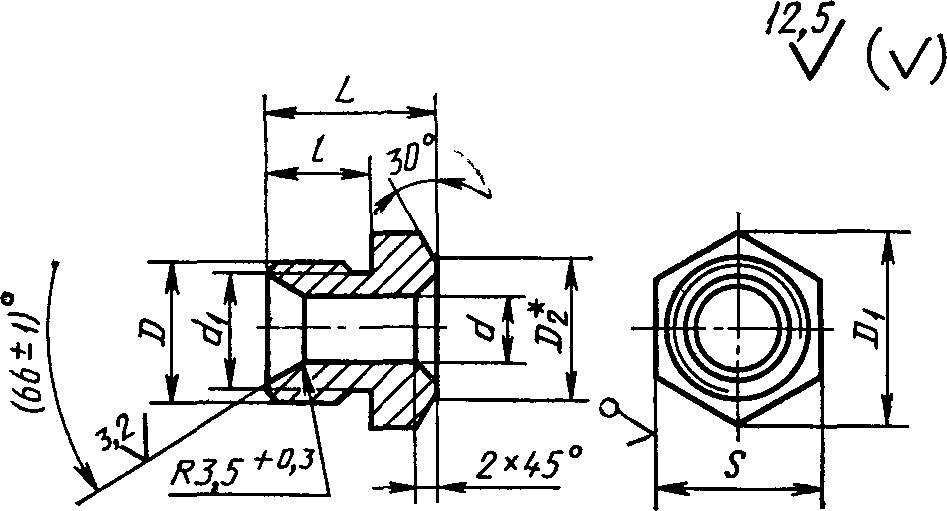

1. Конструкция и размеры ввертных штуцеров с внутренним конусом должны соответствовать указанным на чертеже и в таблице.

2. Значение номинального (условного) давления для ввертных штуцеров группы 2 — по ГОСТ 15763, приложение 3.

3. Технические требования, приемка и методы испытаний — по ГОСТ 15763.

рис. 1

<*> D2 = (0,9 ... 0,95)·S.

Размеры, мм

Группа	Dн <*>	DN (Dу) <*>	d +/- 0,2	d1	D	D1	S	L	l	Масса 1000 шт., кг
Группа	Dн <*>	DN (Dу) <*>	d +/- 0,2	d1	D	D1	S	+/- 0,3		Масса 1000 шт., кг
2	4	3	4,2	7,0	М10 x 1	13,8	12	14	9	7,4
	6	4	6,2	8,6	М12 x 1,5	16,2	14	16	10	10,8
	8	6	8,2	10,6	М14 x 1,5	19,6	17	18	11	16,8
	10	8	10,2	12,5	М16 x 1,5	21,9	19	20	12	22,3
	12	10	12,2	15,5	М18 x 1,5	25,4	22	22	14	29,5

<*> Dн — наружный диаметр трубы; DN (Dу) — условный проход (номинальный размер).

Примечания:

1. Обозначение, приведенное в скобках, непредпочтительно.

2. Масса указана для справок.

Пример условного обозначения штуцера группы 2 с Dн = 10 мм:

Штуцер 2-10-ГОСТ 28941.17-91
