ГОСТ 28941.3-91. Межгосударственный стандарт. Соединения трубопроводов с развальцовкой. Трубы переходные с внутренним конусом. Конструкция

Государственный комитет СССР по стандартам · № ГОСТ 28941.3-91Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 21.03.1991 № 303)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1992 года.

Утвержден и введен в действие
Постановлением Государственного

Комитета СССР по управлению качеством продукции и стандартам от 21 марта 1991 г. № 303

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С РАЗВАЛЬЦОВКОЙ

ТРУБЫ ПЕРЕХОДНЫЕ С ВНУТРЕННИМ КОНУСОМ

КОНСТРУКЦИЯ

Flare reducing fittings with inside cone. Construction

ГОСТ 28941.3-91

Группа Г18

МКС 23.040.60;
ОКП 41 9311

Дата введения
1 января 1992 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным Комитетом СССР по управлению качеством продукции и стандартам

РАЗРАБОТЧИКИ

Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; Ю.А. Решников; С.А. Михайлова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного Комитета СССР по управлению качеством продукции и стандартам от 21.03.91 № 303

3. ВВЕДЕН ВПЕРВЫЕ

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 15763-91 3; 4
ГОСТ 22525-77	1
ГОСТ 28941.12-91	2
ГОСТ 28941.15-91	1
ГОСТ 28941.26-91	1
ГОСТ 28941.27-91	1
	5. ПЕРЕИЗДАНИЕ. Ноябрь 2004 г.

Настоящий стандарт распространяется на переходные с внутренним конусом соединения трубопроводов с развальцовкой трубы с углом конуса 74°.

Требования пп. 1, 2, 4 являются обязательными, другие — рекомендуемыми.

1. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.

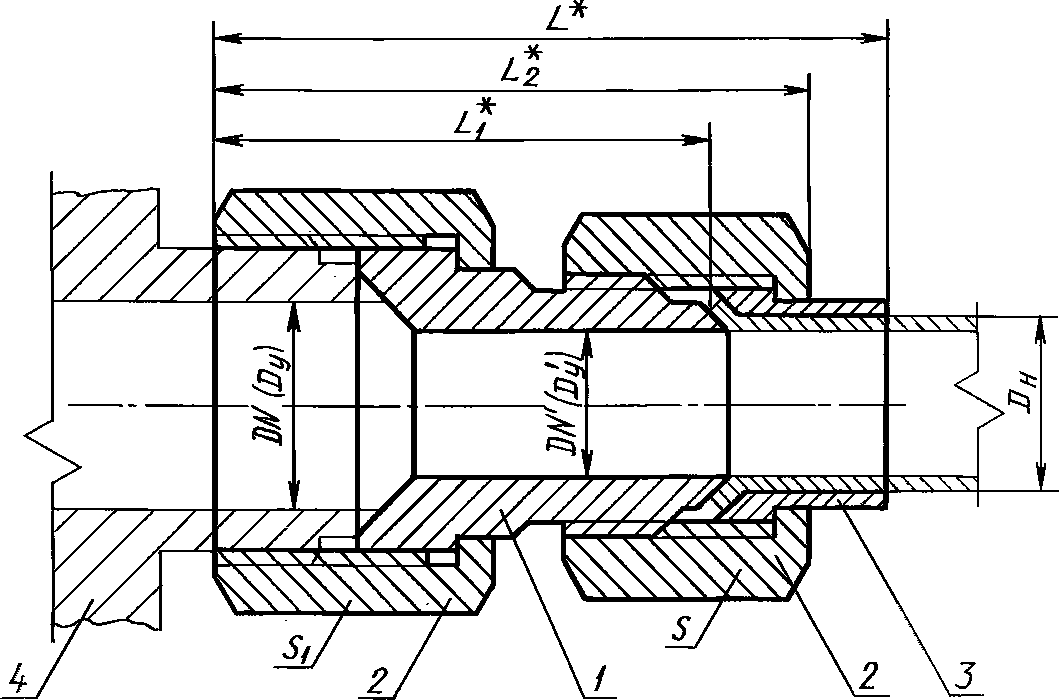

рис. 1

<*> Размеры для справок.

1 — штуцер по ГОСТ 28941.15; 2 — накидная гайка
по ГОСТ 28941.26; 3 — ниппель по ГОСТ 28941.27;
4 — присоединительный конец корпусной детали
под развальцовку трубы по ГОСТ 22525

Размеры, мм

Группа	Dн	DN x DN' (Dу) x (D'у)	L	L1	L2	Размеры под ключ		Масса 1000 шт., кг
						S	S1
2	6	10 x 4	46	36	42	14	22	63,0
	10	12 x 8	55	43	50	19	27	117,6
	12	15 x 10		45		22	32	160,0
	(14)	20 x 12	65	50	60	27	36	249,2
	15							248,4
	22	25 x 20	75	55	66	36	41	361,0
	28	32 x 25	81	61	71	41	50	483,0
	(34)	40 x 32	86	63	76	50	60	803,0
	35							800,7

Примечания:

1. Значения, приведенные в скобках, непредпочтительны.

2. Масса указана для справок.

Пример условного обозначения соединения группы 2 с Dн = 10 мм:

Соединение 2-10-ГОСТ 28941.3-91

2. Развальцованные концы труб — по ГОСТ 28941.12.

3. Значение номинального (условного) давления для соединения группы 2 — по ГОСТ 15763 (приложение 3).

4. Технические требования, приемка и методы испытаний — по ГОСТ 15763.
