ГОСТ 26301-84. Государственный стандарт Союза ССР. Приборы фрамужные для окон, витрин и витражей из алюминиевых сплавов. Типы и основные размеры
(введен в действие Постановлением Госстроя СССР от 19.09.1984 № 165)
Внимание
Документ утратил силу на территории Российской Федерации с 01.07.1995 в связи с изданием Постановления Минстроя РФ от 07.04.1995 № 18-36. С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 01.07.1986.
от 19 сентября 1984 г. № 165
ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР
ПРИБОРЫ ФРАМУЖНЫЕ ДЛЯ ОКОН, ВИТРИН
И ВИТРАЖЕЙ ИЗ АЛЮМИНИЕВЫХ СПЛАВОВ
Opening devices from aluminium alloys.
Types and basic dimensions
Постановлением Государственного комитета СССР по делам строительства от 19 сентября 1984 г. № 165 срок введения установлен
1. Настоящий стандарт распространяется на фрамужные приборы (далее — приборы), предназначаемые для установки на окнах, витринах и витражах с нижнеподвесными створными элементами из алюминиевых сплавов, изготавливаемых по ГОСТ 25062-81 или ГОСТ 25116-82.
2. Типы, наименование и рекомендуемая область применения приборов и комплектующих изделий приведены в табл. 1.

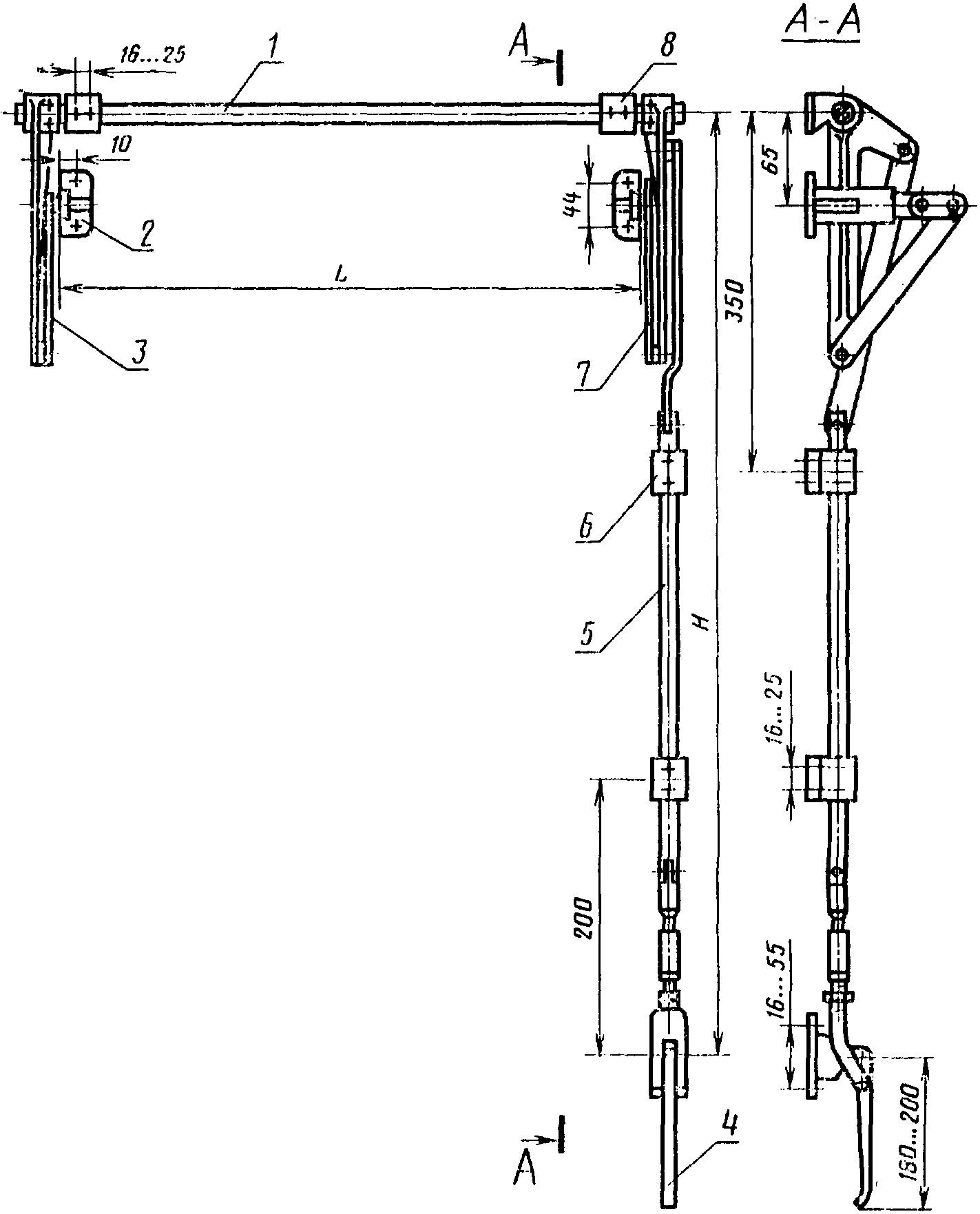

Основные размеры приборов должны соответствовать указанным на черт. 1 - 5 и в табл. 2.
рычажная левая; 4 — рукоятка; 5 — штанга вертикальная; 6 — направляющая вертикальной штанги; 7 — система рычажная правая; 8 — кронштейн поворотного вала
Примечание. Размеры 900, 1200, 1500 и 2000 мм — ширина проемов под окна или ширина витрин и витражей в осях стоек.
Основные размеры фрамужной стяжки должны соответствовать указанным на чертеже и в таблице, приведенным в обязательном приложении 1 к настоящему стандарту.

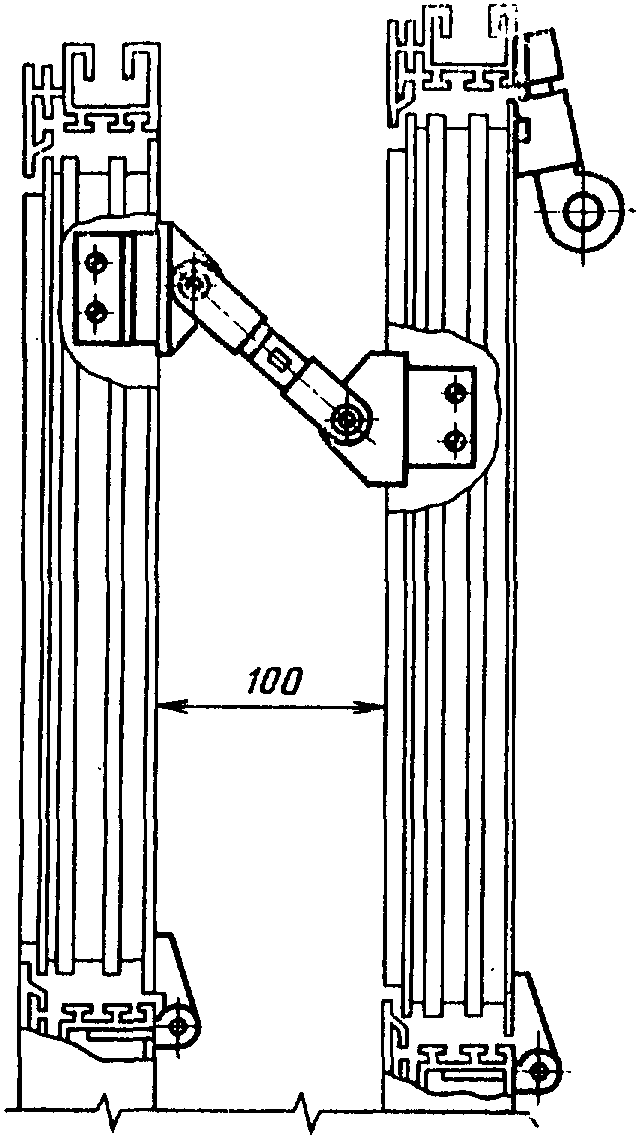

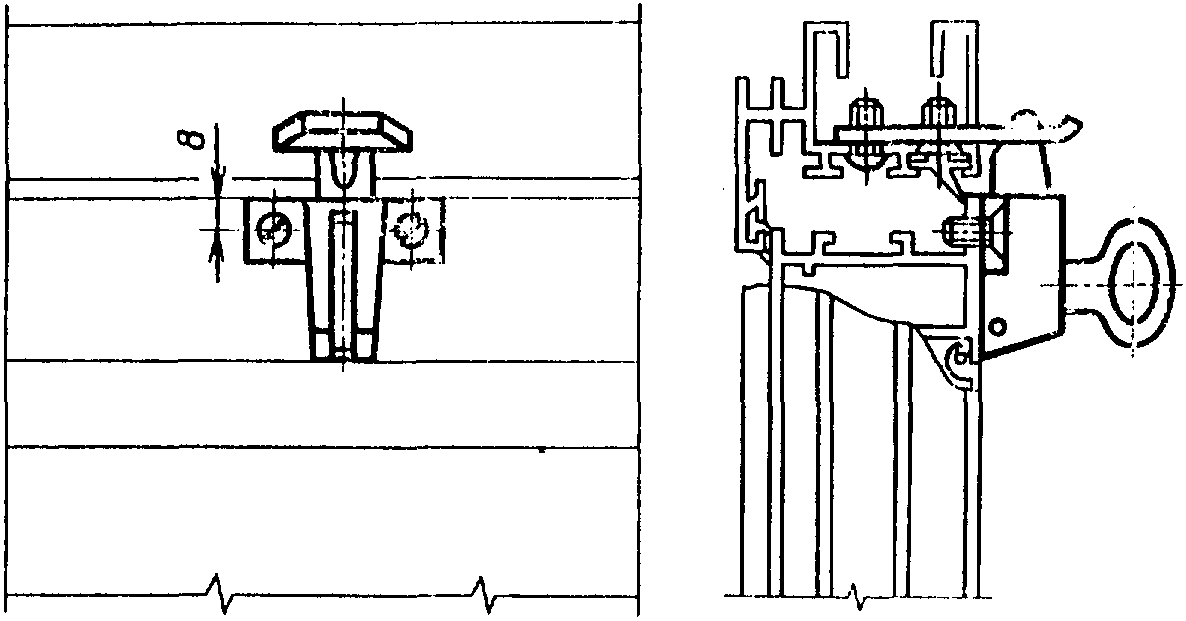

Примеры установки приборов и комплектующих изделий приведены в справочном приложении 2 к настоящему стандарту.

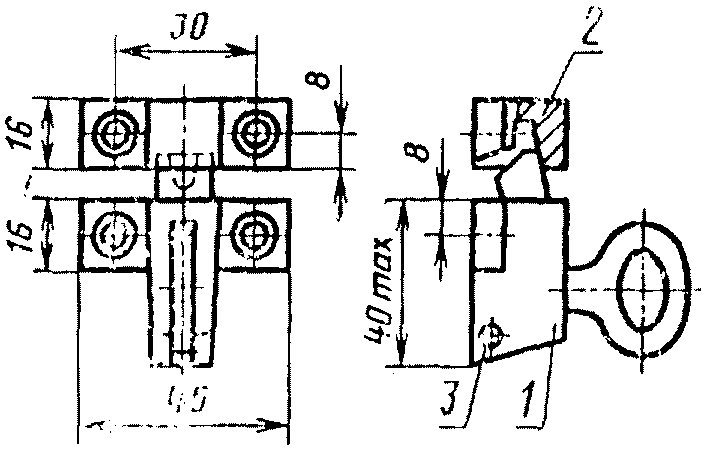

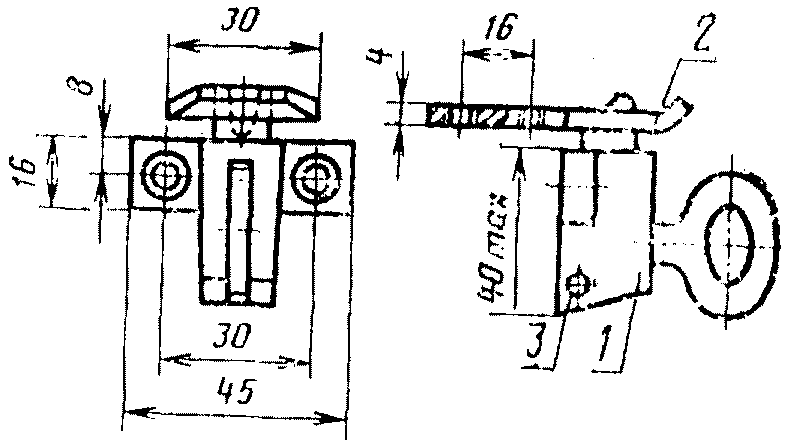

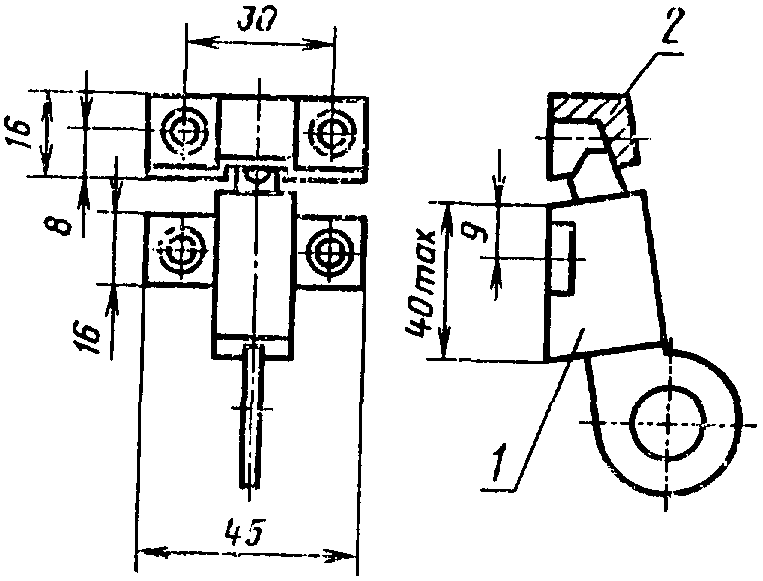

Винты М5 x 14 (4 шт.) — по ГОСТ 17475-80 для защелок исполнений 1 и 3, винты М5 x 14 (2 шт.) — по ГОСТ 17475-80 и М5 x 14 (2 шт.) — по ГОСТ 17473-80 для защелок исполнений 2 и 4.
Пример условного обозначения защелки исполнения 1:
Винты М5 x 16 (6 шт.) и М6 x 14 (4 шт.) — по ГОСТ 17473-80, М5 x 16 (4 или 6 шт.) — по ГОСТ 17475-80.
Фрамужный прибор правого исполнения с размером ширины проема под окно, равным 900 мм, и высотой 1300 мм:
ПФАп-1/900 x 1300 ГОСТ 26301-84
ПФАл-1/900 x 1300 ГОСТ 26301-84
Фрамужный прибор левого исполнения с размером ширины витрины или витража в осях стоек, равным 1500 мм, и высотой 1300 мм:
ПФАл-2/1500 x 1300 ГОСТ 26301-84
3. Технические требования, комплектность, правила приемки, методы контроля, маркировка, упаковка, транспортирование, хранение и гарантийный срок эксплуатации приборов должны соответствовать требованиям ГОСТ 25797-83.
4. Фрамужные приборы должны изготавливаться в правом или левом исполнении. На черт. 1 указан прибор правого исполнения.
5. Конструкция прибора и стяжки должна предусматривать возможность их отсоединения от створного элемента.
6. Конструкция прибора должна предусматривать возможность регулировки длины штанги и элементов рычажных систем, а конструкция стяжки — регулировку ее длины.
Регулировка должна быть в пределах +/- 10 мм.
7. Кронштейны поворотного вала и направляющие штанги прибора могут быть врезными или накладными.
8. Прибор, предназначаемый для створного элемента шириной более 1200 мм, должен иметь дополнительный кронштейн поворотного вала, расположенный на одинаковом расстоянии от правого и левого кронштейнов.
9. Штанга прибора длиной более 1600 мм должна иметь дополнительную направляющую, расположенную на одинаковом расстоянии от верхней и нижней направляющих.
10. Предельные отклонения сопрягаемых размеров деталей приборов, защелок и стяжек от номинальных размеров не должны превышать отклонений, установленных квалитетом 11 или 12, а не сопрягаемых размеров — квалитетом 14 по ГОСТ 25347-82.
Предельные отклонения размеров сечений деталей приборов, изготовленных из проката всех видов, не должны превышать предельных отклонений сечений проката.
11. Параметр шероховатости лицевых поверхностей рукоятки прибора не должен быть более Ra 1,25 мкм.
12. Детали приборов, изготовленные из прессованных алюминиевых профилей, должны иметь анодно-окисное покрытие толщиной не менее 15 мкм по ГОСТ 9.031-74.
Детали приборов, изготовленные из стали, а также крепежные изделия должны иметь покрытие Ц12.хр или Кд12.хр по ГОСТ 9.073-77.
13. Приборы должны безотказно выдерживать не менее 10 тыс. циклов работы.
14. Приборы должны подвергаться приемочному контролю (приемо-сдаточным испытаниям) в соответствии с ГОСТ 25797-83 и периодическим испытаниям.
Периодические испытания приборов, а также испытания на безотказность работы должны проводиться не реже одного раза в год в соответствии с требованиями настоящего стандарта.
15. Испытания по п. 13 должны проводиться на испытательном стенде, обеспечивающем:
поворот рукоятки прибора типа ПФА из положения «закрыто» в положение «открыто» и обратно;
ввод защелки прибора типа ЗФА за запорную планку и вывод из запорной планки с открыванием и закрыванием створного элемента;
частоту циклической работы не более 20 циклов в минуту;
автоматическое отключение при наступлении отказа.
Приложение 1
Обязательное
1 — кронштейн; 2 — ушко; 3 — фиксатор; 4 — регулировочный винт
Винты 5 x 12 (4 шт.) — по ГОСТ 10621-80 или по документации, утвержденной в установленном порядке.
| Условное обозначение | L, мм |
|---|---|
| СФА100 | 100 |
| СФА500 | 500 |
| СФА1000 | 1000 |
