МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КОЛОННЫ ЖЕЛЕЗОБЕТОННЫЕ КРАНОВЫЕ ДЛЯ ОДНОЭТАЖНЫХ ЗДАНИЙ ПРЕДПРИЯТИЙ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Reinforced concrete columns with cranes for single-storey industrial buildings. Specifications

ГОСТ 25628.3-2016

МКС 91.080.40

Дата введения 1 января 2017 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (АО «ЦНИИПромзданий»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 марта 2016 г. № 86-П)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Армения	AM	Минэкономики Республики Армения
Киргизия	KG	Кыргызстандарт
Россия	RU	Росстандарт
Туркмения	TM	Главгосслужба «Туркменстандартлары»

4 Приказом Федерального агентства по техническому регулированию и метрологии от 1 июля 2016 г. № 783-ст межгосударственный стандарт ГОСТ 25628.3-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет

1 Область применения

1.1 Настоящий стандарт распространяется на железобетонные колонны из тяжелого бетона, предназначенные для каркасов одноэтажных зданий предприятий с мостовыми опорными кранами грузоподъемностью до 50 т всех отраслей промышленности.

1.2 Настоящий стандарт устанавливает дополнительные требования к основным размерам, маркировке, транспортированию и хранению железобетонных колонн. Основные требования по изготовлению, маркировке, приемке, транспортированию и хранению железобетонных колонн приведены в ГОСТ 25628.1.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 09.02.2026 № 93-ст)

1.3 Исключен с 01.05.2026. - Изменение № 1, введенное в действие Приказом Росстандарта от 09.02.2026 № 93-ст.

2 Нормативные ссылки

(раздел 2 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 09.02.2026 № 93-ст)

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 10180 Бетоны. Методы определения прочности по контрольным образцам

ГОСТ 13015 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения

ГОСТ 15467 Управление качеством продукции. Основные понятия. Термины и определения

ГОСТ 16504 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения

ГОСТ 23009 Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)

ГОСТ 25628.1 Колонны железобетонные для одноэтажных зданий предприятий. Технические условия

ГОСТ 25628.2 Колонны железобетонные бескрановые для одноэтажных зданий предприятий. Технические условия

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ 13015, ГОСТ 15467, ГОСТ 16504, ГОСТ 25628.1.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 09.02.2026 № 93-ст)

4 Технические требования

4.1 Колонны следует изготовлять, принимать, транспортировать и хранить в соответствии с требованиями настоящего стандарта и ГОСТ 25628.1.

4.2 Форма и основные размеры наиболее часто применяемых колонн для зданий с мостовыми кранами приведены в приложении А.

4.3 Значения фактических отклонений геометрических параметров колонн не должны превышать предельных значений, указанных в таблице 1.

Таблица 1

В миллиметрах

Отклонение геометрического параметра	Геометрический параметр	Предельное отклонение
Отклонение от линейного размера	Длина колонны и размер от торца колонны до опорной плоскости консоли:
	до 4000 включ.	+/- 12
	св. 4000 « 8000 »	+/- 15
	« 8000 » 16000 «»	+/- 20
	« 16000»	+/- 25
	Размер поперечного сечения колонны или ветви двухветвевой колонны:
	до 250 включ.	+/- 4
	св. 250 « 500 »	+/- 5
	« 500»	+/- 6
	Общая высота поперечного сечения нижней части двухветвевой колонны:
	до 1600 включ.	+/- 8
	св. 1600	+/- 10
	Размер, определяющий положение:
	- строповочного отверстия или монтажной петли	15
	- закладного изделия на плоскости колонны для элемента закладного изделия длиной:
	до 100 включ.	5
	св. 100	10
	Несовпадение плоскостей колонны и элемента закладного изделия	3
Отклонение от прямолинейности профиля боковых граней на всей длине колонны длиной:	-
до 4000 включ.		8
св. 4000 « 8000 »		10
« 8000 » 16000 «»		12
« 16000»		15
Отклонение от перпендикулярности торцевой и боковых граней колонны при размере ее поперечного сечения:	-
до 250 включ.		4
св. 250 « 500 »		5
« 500»		6
Отклонение толщины защитного слоя бетона до рабочей арматуры	-	+10
		-5

4.4 В колоннах, предназначенных для эксплуатации в условиях воздействия агрессивных газообразных сред, минусовые отклонения толщины защитного слоя бетона до арматуры, приведенные в таблице 1, не допускаются.

4.5 Несущая способность конкретной колонны зависит от класса арматуры и бетона и определяется при разработке проекта здания (сооружения) по нормативным документам.

(п. 4.5 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 09.02.2026 № 93-ст)

4.6 Колонны обозначают марками в соответствии с требованиями ГОСТ 13015 и ГОСТ 23009.

4.7 Обозначения типов колонн должны соответствовать требованиям ГОСТ 25628.1 и настоящего стандарта.

4.7.1 Габаритные размеры колонны приводят в дециметрах (с округлением до целого числа) в первой группе марки колонны, при этом дополнительные размеры колонн, зависящие от размера надкрановой части или других технологических факторов, приводят в скобках после основного обозначения.

4.7.2 Наиболее часто применяемые типоразмеры колонн типов ККО, ККД, ККПО, ККПД приведены в таблице 2, типов КДО, КДД, КДПО, КДПД — в таблице 3. Рекомендуемая классификация оборудованных мостовыми кранами зданий с железобетонным каркасом приведена в ГОСТ 25628.1

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 09.02.2026 № 93-ст)

Таблица 2

Типоразмер	Сечение b x h1 x h, мм	Типоразмер	Сечение b x h1 x h, мм	Типоразмер	Сечение b x h1 x h, мм
1ККО	400 x 600 x 380	6ККО	400 x 900 x 600	1ККПО	400 x 700 x 900
2ККО	400 x 700 x 600	1ККД	400 x 600 x 600	1ККПО	400 x 800 x 900
3ККО	400 x 700 x 380	2ККД	400 x 700 x 600	3ККПО	400 x 900 x 900
4ККО	400 x 800 x 600	3ККД	400 x 800 x 600	1ККПД	400 x 800 x 900
5ККО	400 x 800 x 380	4ККД	400 x 900 x 600	2ККПД	400 x 900 x 900
b — ширина поперечного сечения колонны; h1 — высота поперечного сечения колонны; h — высота поперечного сечения надкрановой части колонны.

Таблица 3

Типоразмер	Сечение b x h1 (h2) x h, мм	Типоразмер	Сечение b x h1 (h2) x h, мм
1КДО	500 x 1400(200) x 600	1КДПО	500 x 1400(200) x 900
2КДО	500 x 1400(250) x 600	2КДПО	500 x 1400(250) x 900
1КДД	500 x 1900(300) x 700	1КДПД	500 x 1900(300) x 900
b — ширина поперечного сечения колонны; h1 — высота поперечного сечения колонны; h — высота поперечного сечения надкрановой части колонны; h2 — высота поперечного сечения отдельной ветви колонны.

Пример условного обозначения (марки) одноконсольной колонны типа ККО для зданий с мостовым опорным краном высотой здания 9,6 м, с размерами поперечного сечения 400 x 600 мм, с высотой поперечного сечения надкрановой части колонны 380 мм и размером надкрановой части 2,9 м, второй группы по несущей способности, колонны, изготовленной из бетона пониженной проницаемости (П) и предназначенной для применения в условиях воздействия слабоагрессивной газообразной среды для зданий с расчетной сейсмичностью 7 баллов:

1ККО96(29)-2-ПС

Примечание - Допускается принимать обозначение марок в соответствии с рабочими чертежами согласно заказу на изготовление колонн.

(примечание в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 09.02.2026 № 93-ст)

5 Правила приемки

5.1 Приемку колонн проводят по ГОСТ 13015, ГОСТ 25628.1 и настоящему стандарту.

5.2 Колонны типов ККО, ККД, ККПО, ККПД, КДО, КДД, КДПО, КДПД и КДФ следует принимать на основании результатов сплошного контроля по показателям точности геометрических параметров, толщине защитного слоя бетона до арматуры, категории бетонной поверхности и ширине раскрытия поверхностных технологических трещин.

6 Методы контроля

(раздел 6 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 09.02.2026 № 93-ст)

Размеры и отклонения от прямолинейности и перпендикулярности, положение стальных закладных изделий, ширину раскрытия поверхностных технологических трещин, а также качество поверхностей и внешний вид колонн следует определять по методам, установленным в ГОСТ 13015 и нормативных документах <1>, действующих на территории государства — участника Соглашения, принявшего настоящий стандарт.

---

<1> В Российской Федерации действуют ГОСТ Р 58939-2020 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления», ГОСТ Р 58941-2020 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения», ГОСТ Р 58944-2020 «Система обеспечения точности геометрических параметров в строительстве. Функциональные допуски».

(сноска введена Изменением № 1, введенным в действие Приказом Росстандарта от 09.02.2026 № 93-ст)

7 Маркировка, транспортирование и хранение

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 09.02.2026 № 93-ст)

7.1 Маркировку, транспортирование и хранение колонн следует осуществлять в соответствии с требованиями настоящего стандарта, а также ГОСТ 13015, ГОСТ 25628.1 и ГОСТ 25628.2.

(п. 7.1 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 09.02.2026 № 93-ст)

7.2 При перевозке железнодорожными платформами колонны размещают в 3 — 4 ряда по высоте. Горизонтальные прокладки между рядами располагают от торцов на расстоянии 1/4 — 1/5 длины колонны (см. рисунок 1). Крепление производят с помощью стоек, скрепленных с нижним и верхним поперечными брусками. Нижний брусок, кроме того, прибивают к полу платформы. Стойки закрепляют двумя парами растяжек из проволоки диаметром 6 мм в шесть нитей.

1 — растяжки; 2 — прокладки; 3 — подкладки; 4 — поперечные увязки

Рисунок 1 — Схема перевозки двухветвевых колонн на платформах

7.3 Автомобильный транспорт рекомендуется использовать при перевозках на расстояния до 500 км. Для транспортирования колонн применяют как автомобильный транспорт общего назначения в составе одиночных автомобилей или автопоездов, так и специализированный транспорт.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 09.02.2026 № 93-ст)

Примечания

1 Наибольшее распространение получили автопоезда, состоящие из седельного тягача и специализированного полуприцепа.

2 По погрузочной высоте (расстояние от плоскости, по которой осуществляется опирание перевозимого груза, до уровня земли) полуприцепы подразделяют на три типа: высокорамные, погрузочная высота которых больше высоты расположения седельно-сцепного устройства и больше диаметра колес полуприцепа; низкорамные, погрузочная высота которых меньше высоты расположения седельно-сцепного устройства и меньше диаметра колес полуприцепа; полунизкорамные, погрузочная высота которых меньше высоты расположения седельно-сцепного устройства, но больше диаметра колес полуприцепа.

Перевозку колонн на большие расстояния рекомендуется проводить в специально смонтированных контейнерах. При их отсутствии крепление колонн проводят с помощью специальных приспособлений (см. 7.2).

7.4 При хранении колонны следует укладывать на инвентарные подкладки из дерева, располагаемые в зонах сортировки.

7.5 Толщину и ширину прокладки назначают с учетом прочности древесины на смятие и значения зазора между конструкциями.

7.6 Ширину прокладки назначают с учетом прочности древесины на смятие. Толщина прокладки должна обеспечивать наличие зазора от верха монтажной петли не менее 20 мм.

7.7 Подъем колонн следует осуществлять с применением специальных траверс с захватом за строповочные отверстия или монтажные петли.

7.8 Маркировка колонн выполняется в соответствии с требованиями ГОСТ 13015. Маркировочные надписи и монтажные знаки следует наносить на боковую поверхность колонн.

Маркировочные надписи должны содержать:

• товарный знак или краткое наименование предприятия-изготовителя;
• марку изделия (условное обозначение);
• штамп технического контроля.

Информационные надписи должны содержать:

• дату изготовления изделия;
• значение массы изделия.

Монтажные знаки должны указывать:

• место строповки изделия;
• место опирания изделия;
• установочные риски на изделии.

Допускается по согласованию изготовителя с потребителем наносить на изделия сокращенные условные обозначения (марки), принятые в проектной документации, а также применять QR-коды.

(п. 7.8 введен Изменением № 1, введенным в действие Приказом Росстандарта от 09.02.2026 № 93-ст)

8 Гарантии изготовителя

(раздел 8 введен Изменением № 1, введенным в действие Приказом Росстандарта от 09.02.2026 № 93-ст)

8.1 Изготовитель должен гарантировать соответствие поставляемых колонн требованиям настоящего стандарта при соблюдении потребителем правил транспортирования, условий применения и хранения, установленных настоящим стандартом.

8.2 При отгрузке колонн с отпускной прочностью бетона ниже прочности, соответствующей его классу по прочности на сжатие, изготовитель обязан гарантировать, что бетон достигнет требуемой прочности в проектном возрасте при условии его твердения в нормальных условиях по ГОСТ 10180.

Приложение А (рекомендуемое)

ФОРМА И ОСНОВНЫЕ РАЗМЕРЫ КОЛОНН

Форма и основные размеры наиболее часто применяемых колонн приведены:

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 09.02.2026 № 93-ст)

• сплошного прямоугольного поперечного сечения для одноэтажных производственных зданий с кранами грузоподъемностью 5, 16, 20 и 32 т — на рисунке А.1 и в таблице А.1;

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 09.02.2026 № 93-ст)

• сплошного прямоугольного поперечного сечения для одноэтажных производственных зданий с мостовыми кранами грузоподъемностью 5, 16, 20 и 32 т. с проходами в уровне крановых путей — на рисунке А.2 и в таблице А.2;

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 09.02.2026 № 93-ст)

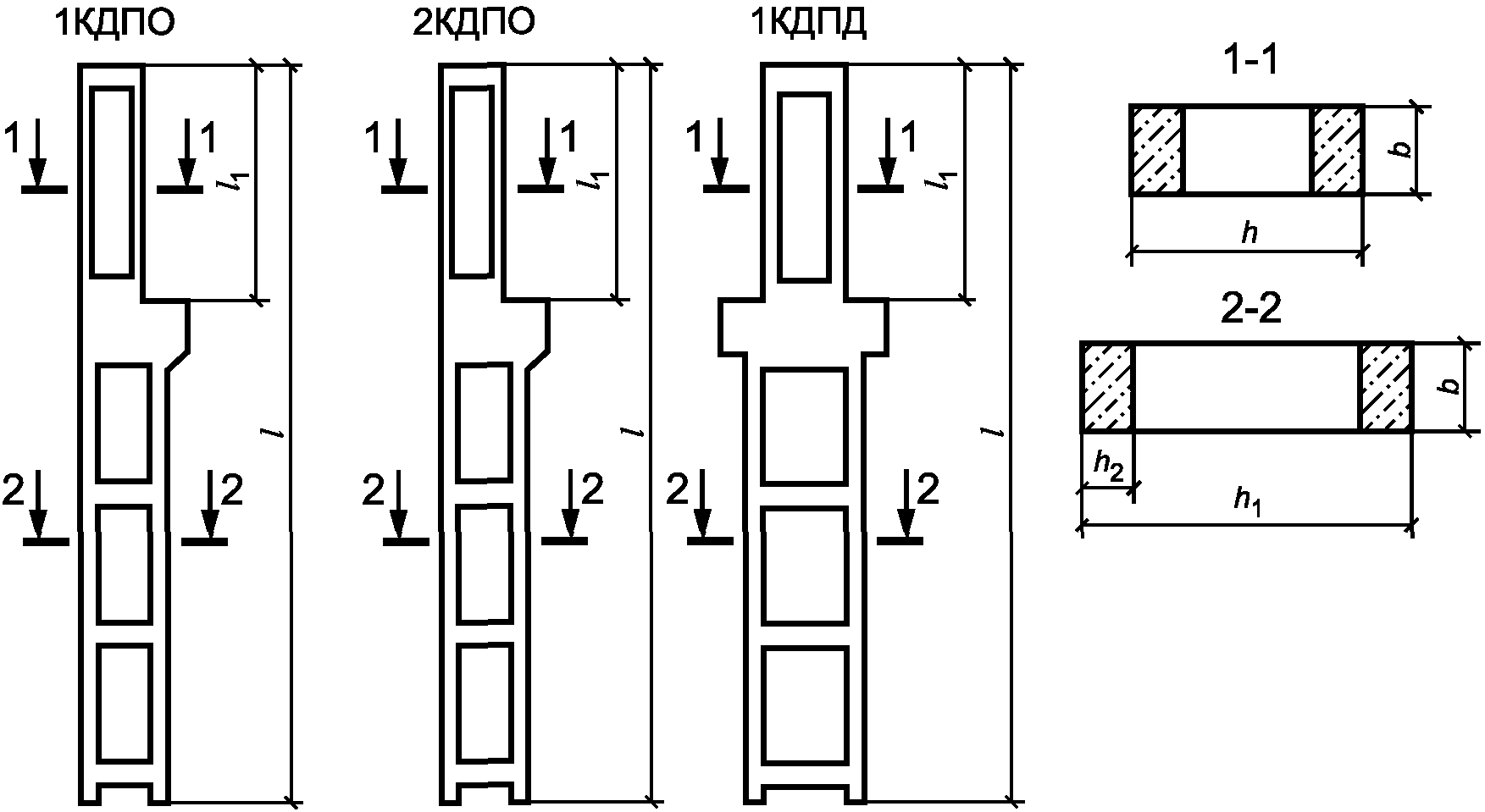

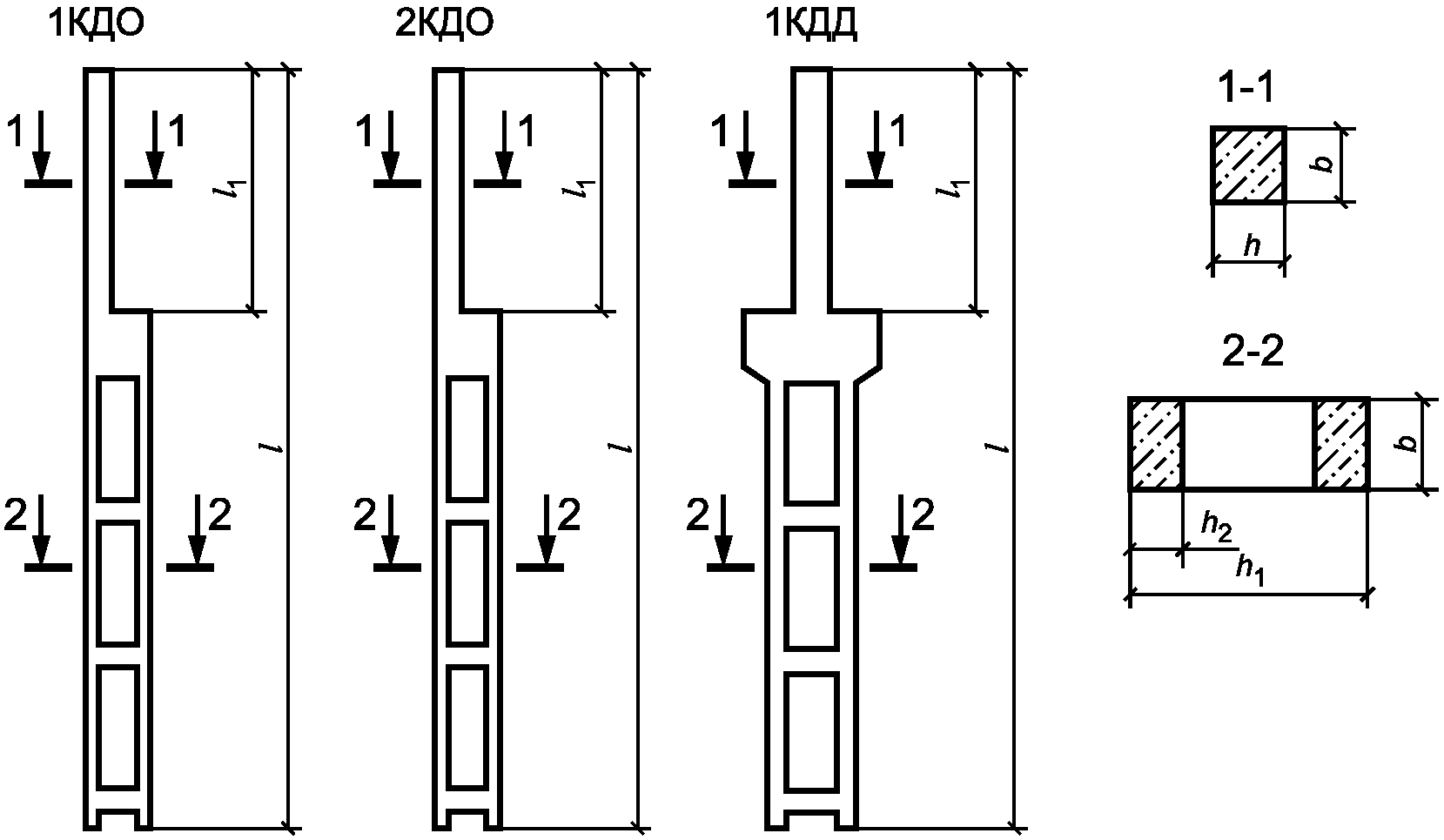

• сквозного (двухветвевые) прямоугольного поперечного сечения для одноэтажных производственных зданий с кранами грузоподъемностью 20, 32 и 50 т. — на рисунке А.3 и в таблице А.3;

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 09.02.2026 № 93-ст)

• сквозного (двухветвевые) прямоугольного поперечного сечения для одноэтажных производственных зданий с мостовыми кранами грузоподъемностью 20, 32 и 50 т с проходами в уровне крановых путей — на рисунке А.4 и в таблице А.4.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 09.02.2026 № 93-ст)

Таблица А.1

Колонны железобетонные сплошного прямоугольного поперечного сечения для одноэтажных производственных зданий с мостовыми кранами грузоподъемностью 5, 16, 20 и 32 т высотой 8,4 — 14,4 м (в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 09.02.2026 № 93-ст)

Высота здания, м	Грузоподъемность крана, т	Типоразмер колонны	Основные размеры колонны, мм					Рисунок
			l	l1	b	h	h1
8,4	5	1ККО84(29)	9300	2900	400	380	600
	10; 16	1ККО84(35)		3500
	5	3ККО84(33)	9450	3300		600	700
	10; 16	3ККО84(39)		3900
	5	1ККД84(29)	9300	2900			600
	10; 16	1ККД84(35)		3500
	5	2ККД84(33)	9450	3300			700
	10; 16	2ККД84(39)		3900				А.1
	5	2ККД84(27/26)	8850 (8750)	2700 (2600)
	10; 16	2ККД84(33/32)		3300 (3200)
9,6	5	1ККО96(29)	10500	2900		380	600
	10; 16	1ККО96(35)		3500
	16; 20	1ККО96(41)	10500	4100		380	600
	5	3ККО96(33)	10650	3300		600	700
	10; 16	3ККО96(39)		3900
	16; 20	3ККО96(45)		4500
	5	1ККД96(29)	10500	2900			600
	10; 16	1ККД96(35)		3500
	16; 20	1ККД96(41)	10500	4100
	5	2ККД96(33)	10650	3300			700
	10; 16	2ККД96(39)		3900
	16; 20	2ККД96(45)		4500	400			А.1
	5	2ККД96(27/26)	10050 (9950)	2700 (2600)
	10; 16	2ККД96(33/32)	10050 (9950)	3300 (3200)
	16; 20	2ККД96(39/38)		3900 (3800)
	5	2ККО108(29)	11850	2900		380
	10; 16	2ККО108(35)		3500
	16; 20	2ККО108(41)		4100
	20; 32	3КК108(41)				600
	5	5ККО108(33)		3300			800
	10; 16	5ККО108(39)		3900
	16; 20; 32	5ККО108(45)		4500			800
	5	2ККД108(29)		2900			700
10,8	10; 16	2ККД108(35)		3500
	16; 20; 32	2ККД108(41)		4100
	5	3ККД108(33)		3300			800	А.1
	10; 16	3ККД108(39)		3900
	16; 20; 32	3ККД108(45)		4500
	5	3ККД108(27/26)	11250 (11150)	2700 (2600)
	10; 16	3ККД108(33/32)		3300 (3200)
	16; 20; 32	3ККД108(39/38)		3900 (3800)
12,0	10; 16	2ККО120(35)	13050	3500	400	380	700
	16; 20	2ККО120(41)		4100
	20; 32	3ККО120(41)				600	700
	10; 16	5ККО120(39)		3900			800
	16; 20; 32	5ККО120(45)		4500
	10; 16	3ККД120(33/32)	12450 (12350)	3300 (3200)
12,0	16; 20	3ККД120(39/38)	12450 (12350)	3900 (3800)			800
	20; 32	4ККЛ120(39/38)	12600 (12500)	3900 (3800)			900
	10; 16	3ККД120(39)	13050	3900			800
	16; 20	3ККД120(45)	13050	4500			800
	20; 32	4ККЛ120(45)	13200	4500			900
13,2	10; 16	4ККО132(35)	14250	3500		380	800
	16; 20	4ККО132(41)		4100
	20; 32	5ККО132(41)				600
	10; 16	6ККО132(39)	14400	3900			900
	16; 20; 32	6ККО132(45)		4500				А.1
	10; 16	4ККД132(33/32)	13800 (13700)	3300 (3200)
	16; 20; 32	4ККД132(39/38)		3900 (3800)
	10; 16	4ККД132(39)	14400	3900
	16; 20; 32	4ККД132(45)		4500
14,4 10; 16
4ККО144(35)	15450	3500		380	8за что?)00		16; 20	4ККО144(41)
	4100	20; 32		5ККО144(41)
	600	10; 16				6ККО144(39)
	15600	3900	900	16; 20; 32			6ККО144(45)
	4500	10; 16		4ККД144(33/32)
	15000	(14900)	3300 (3200)	16; 20; 32 4ККД144(39/38)
	3900	(3800)		10; 16 4ККД144(39)
	15600	3900	16; 20; 32	4ККД144(45)
	4500	<*> Сноска исключена с 01.05.2026. - Изменение № 1, введенное в действие Приказом Росстандарта от 09.02.2026 № 93-ст.
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 09.02.2026 № 93-ст)

Рисунок А.1

Таблица А.2

Колонны железобетонные сплошного поперечного сечения для одноэтажных производственных зданий с мостовыми кранами грузоподъемностью 5, 16, 20 и 32 т высотой 10,8 — 14,4 м с проходами в уровне крановых путей (в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 09.02.2026 № 93-ст)

Высота здания, м	Грузоподъемность крана, т	Типоразмер колонны	Основные размеры колонны, мм					Рисунок
			l	l1	b	h	h1
10,8	10	1ККПО108(35)	11850	3500			700	А.2
	20; 32	1ККПО108(41)		4100
10,8	32	1ККПО108(47)	11850	4700			700
	10	1ККПО108(41)		4100
		2ККПО108(39)		3900			800
	20; 32	2ККПО108(45)		4500
	32	2ККПО108(51)		5100
	10	1ККПД108(39)		3900
	20; 32	1ККПД108(45)		4500	400	900
	32	2ККПД108(51)	12000	5100			900
		2ККПД108(45/44)	11400 (11300)	4500 (4400)
	10	1ККПД108(39/38)	11250 (11150)	3900 (3800)			800
	20; 32	1ККПД108(39/38)
12,0	10	1ККПО120(35)	13050	3500			700
	20; 32	1ККПО120(41)		4100
	32	1ККПО120(47)		4700
	10	1ККПО120(41)	13050	4100			700
		2ККПО120(39)		3900			800
	20; 32	2ККПО120(45)		4500
	32	2ККПО120(51)		5100
	10	2ККПО120(39)		3900
	20; 32	3ККПО120(45)	13200	4500			900
	32	3ККПО120(51)		5100
		3ККПО120(45/44)	12600 (12500)	4500 (4400)
	10	3ККПО120(39/38)		3900 (3800)	400	900
	20; 32	3ККПО120(39/38)
13,2	10	2ККПО132(35)	14250	3500			800	А.2
	20; 32	2ККПО132(41)		4100
	32	2ККПО132(47)		4700
	10	2ККПО132(41)		4100
	10	3ККПО132(39)	14400	3900			900
	20; 32	3ККПО132(45)		4500
	32	3ККПО132(51)		5100
	10	2ККПД132(39)	14400	3900			900
	20; 32	2ККПД132(45)		4500
	32	2ККПД132(51)		5100
		2ККПД132(45/44)	13800 (13700)	4500 (4400)
	10	2ККПД132(39/38)		3900 (3800)
	20; 32	2ККПД132(39/38)
14,4	10	2ККПО144(35)	15450	3500			800
	20; 32	2ККПО144(41)		4100
	32	2ККПО144(47)		4700
	10	2ККПО144(41)		4100	400	900
		3ККПО144(39)	15600	3900			900
	20; 32	3ККПО144(45)		4500
	32	3ККПО144(51)		5100
14,4	10	2ККПД144(39)		3900
	20; 32	2ККПД144(45)		4500
	32	2ККПД144(51)		5100
		2ККПД144(45/44)	15000 (14900)	4500 (4400)
	10	2ККПД144(39/38)		3900 (3800)
	20; 32	2ККПД144(39/38)
<*> Сноска исключена с 01.05.2026. - Изменение № 1, введенное в действие Приказом Росстандарта от 09.02.2026 № 93-ст.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 09.02.2026 № 93-ст)

Рисунок А.2

Таблица А.3

Колонны железобетонные сквозного (двухветвевые) прямоугольного поперечного сечения для одноэтажных производственных зданий с мостовыми кранами грузоподъемностью 20, 32 и 50 т высотой 15,6 — 18,0 м (в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 09.02.2026 № 93-ст)

Высота здания, м	Грузоподъемность крана, т	Типоразмер колонны	Основные размеры колонны, мм						Рисунок
			l	l1	b	h	h1	h2
15,6	Б/К; 20; 32	1КДО156(41)	16900	4100	500	600	1400	200	А.3
	32; 50	1КДО156(47)		4700
	Б/К; 20; 32	2КДО156(45)		4500				250
	32; 50	2КДО156(51)		5100
	Б/К; 20; 32	1КДД156(45)		4500		700	1900	300
	32; 50	1КДД156(51)		5100
	Б/К; 20; 32	1КДД156 (39/38)	16300 (16200)	3900 (3800)
	32; 50	1КДД156 (45/44)	16300 (16200)	4500 (4400)		700	1900	300
16,8	Б/К; 20; 32	1КДО168(41)	18100	4100		600	1400	200
	32; 50	1КДО168(47)		4700
	Б/К; 20; 32	2КДО168(45)		4500				250
	32; 50	2КДО168(51)		5100
	Б/К; 20; 32	1КДД168(45)		4500		700	1900	300	А.3
	32; 50	1КДД168(51)		5100
	Б/К; 20; 32	1КДД168 (39/38)	17500 (17400)	3900 (3800)
	32; 50	1КДД168 (45/44)		4500 (4400)	500
18,0	Б/К; 20; 32	1КДО180(41)	19300	4100		600	1400	200
	32; 50	1КДО180(47)		4700
	Б/К; 20; 32	2КДО180(45)		4500				250
	32; 50	2КДО180(51)		5100
	Б/К; 20; 32	1КДД180(45)		4500		700	1900	300
	32; 50	1КДД180(51)		5100
	Б/К; 20; 32	1КДД180 (39/38)	18700 (18600)	3900 (3800)
	32; 50	1КДД180 (45/44)		4500 (4400)
<*> Сноска исключена с 01.05.2026. - Изменение № 1, введенное в действие Приказом Росстандарта от 09.02.2026 № 93-ст.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 09.02.2026 № 93-ст)

Рисунок А.3

Таблица А.4

Колонны железобетонные сквозного (двухветвевые) прямоугольного поперечного сечения для одноэтажных производственных зданий с мостовыми кранами грузоподъемностью 20, 32 и 50 т высотой 15,6 — 18,0 м с проходами в уровне крановых путей (в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 09.02.2026 № 93-ст)

Высота здания, м	Грузоподъемность крана, т	Типоразмер колонны	Основные размеры колонны, мм						Рисунок
			l	l1	b	h	h1	h2
15,6	20; 32	1КДПО156(41)	16900	4100	500	900	1400	200	А.4
	32; 50	1КДПО156(47)		4700
	20; 32	2КДПО156(45)		4500				250
	32; 50	2КДПО156(51)		5100
	20; 32	1КДПД156(45)		4500			1900	300
	32; 50	1КДПД156(51)		5100
	20; 32	1КДПД156(39/38)	16300 (16200)	3900 (3800)
	32; 50	1КДПД156(45/44)	16300 (16200)	4500 (4400)			1900	300
16,8	20; 32	1КДПО168(41)	18100	4100			1400	200
	32; 50	1КДПО168(47)		4700
	20; 32	2КДПО168(45)		4500				250
	32; 50	2КДПО168(51)		5100
	20; 32	1КДПД168(45)		4500			1900	300	А.4
	32; 50	1КДПД168(51)		5100
	20; 32	1КДПД168(39/38)	17500 (17400)	3900 (3800)
	32; 50	1КДПД168(45/44)		4500 (4400)	500	900
18,0	20; 32	1КДПО180(41)	19300	4100			1400	200
	32; 50	1КДПО180(47)		4700
	20; 32	2КДПО180(45)		4500				250
	32; 50	2КДПО180(51)		5100
	20; 32	1КДПД180(45)		4500			1900	300
	32; 50	1КДПД180(51)		5100
18	20; 32	1КДПД180(39/38)		3900 (3800)
	32; 50	1КДПД180(45/44)		4500 (4400)
<*> Сноска исключена с 01.05.2026. - Изменение № 1, введенное в действие Приказом Росстандарта от 09.02.2026 № 93-ст.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 09.02.2026 № 93-ст)

Рисунок А.4

БИБЛИОГРАФИЯ

Раздел исключен с 01.05.2026. - Изменение № 1, введенное в действие Приказом Росстандарта от 09.02.2026 № 93-ст.

УДК 692.297:691.328:006.354	МКС 91.080.40
Ключевые слова: железобетонная колонна, каркасные здания

---
