ГОСТ 25628.2-2016. Межгосударственный стандарт. Колонны железобетонные бескрановые для одноэтажных зданий предприятий. Технические условия

Федеральное агентство по техническому регулированию и метрологии · № ГОСТ 25628.2-2016Действующий акт

(введен в действие Приказом Росстандарта от 01.07.2016 № 782-ст)

(ред. от 30.09.2025)

Примечание

Текст данного документа приведен с учетом поправки, опубликованной в «ИУС», № 12, 2021. Изменение № 1 введено в действие на территории Российской Федерации Приказом Росстандарта от 30.09.2025 № 1136-ст с 01.01.2026.

Введен в действие
Приказом Федерального
агентства по техническому
регулированию и метрологии

от 1 июля 2016 г. № 782-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

КОЛОННЫ ЖЕЛЕЗОБЕТОННЫЕ БЕСКРАНОВЫЕ
ДЛЯ ОДНОЭТАЖНЫХ ЗДАНИЙ ПРЕДПРИЯТИЙ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Reinforced concrete columns without cranes
for single-storey industrial buildings. Specifications

ГОСТ 25628.2-2016

МКС 91.080.40

Дата введения

1 января 2017 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Центральным научно-исследовательским и проектно-экспериментальным институтом промышленных зданий и сооружений (АО «ЦНИИПромзданий»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 марта 2016 г. № 86-П)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97	Код страны по МК (ИСО 3166) 004-97	Сокращенное наименование национального органа по стандартизации
Армения	AM	Минэкономики Республики Армения
Киргизия	KG	Кыргызстандарт
Россия	RU	Росстандарт
Туркмения	TM	Главгосслужба «Туркменстандартлары»

4 Приказом Федерального агентства по техническому регулированию и метрологии от 1 июля 2016 г. № 782-ст межгосударственный стандарт ГОСТ 25628.2-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2017 г.

5 ВВЕДЕН ВПЕРВЫЕ

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Область применения

1.1 Настоящий стандарт распространяется на железобетонные колонны из тяжелого бетона сплошного прямоугольного поперечного сечения, предназначенные для каркасов одноэтажных зданий предприятий без мостовых кранов, а также на колонны продольного и торцевого фахверков сплошного и сквозного (двухветвевые) поперечного сечения, предназначенные для каркасов одноэтажных зданий предприятий всех отраслей промышленности и сельского хозяйства.

1.2 Настоящий стандарт устанавливает дополнительные требования к основным размерам, маркировке, транспортированию и хранению железобетонных колонн. Основные требования к изготовлению, маркировке, приемке, транспортированию и хранению железобетонных колонн приведены в ГОСТ 25628.1.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 10180 Бетоны. Методы определения прочности по контрольным образцам

ГОСТ 13015 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения

ГОСТ 15467 Управление качеством продукции. Основные понятия. Термины и определения

ГОСТ 16504 Система государственных испытаний продукции. Испытания и контроль качества продукции. Основные термины и определения

ГОСТ 23009 Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)

ГОСТ 25628.1 Колонны железобетонные для одноэтажных зданий предприятий. Технические условия

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

В настоящем стандарте применены термины по ГОСТ 13015, ГОСТ 15467, ГОСТ 16504, ГОСТ 25628.1.

4 Технические требования

4.1 Колонны следует изготовлять, принимать, транспортировать и хранить в соответствии с требованиями настоящего стандарта и ГОСТ 25628.1.

4.2 Форма и основные размеры наиболее часто применяемых колонн для зданий без мостовых кранов и фахверковых приведены в приложении А.

4.3 Значения фактических отклонений геометрических параметров колонн не должны превышать предельных значений, указанных в таблице 1.

Таблица 1

В миллиметрах

Отклонение геометрического параметра	Геометрические параметры	Предельное отклонение
Отклонение от линейного размера	Длина колонны и размер от торца колонны до опорной плоскости консоли:
	до 4000 включ.	+/- 12
	св. 4000 « 8000 »	+/- 15
	« 8000 » 16000 «»	+/- 20
	« 16000»	+/- 25
	Размер поперечного сечения колонны или ветви двухветвевой колонны:
	до 250 включ.	+/- 4
	св. 250 « 500 »	+/- 5
	« 500»	+/- 6
	Общая высота поперечного сечения нижней части двухветвевой колонны:
	до 1600 включ.	+/- 8
	св. 1600	+/- 10
	Размер, определяющий положение:
	- строповочного отверстия или монтажной петли	15
	- закладного изделия на плоскости колонны для элемента закладного изделия длиной:
	до 100 включ.	5
	св. 100	10
	Несовпадение плоскостей колонны и элемента закладного изделия	3
Отклонение от прямолинейности профиля боковых граней на всей длине колонны длиной:	-
до 4000 включ.		8
св. 4000 « 8000 »		10
« 8000 » 16000 «»		12
« 16000»		15
Отклонение от перпендикулярности торцевой и боковых граней колонны при размере ее поперечного сечения:
до 250 включ.		4
св. 250 « 500 »		5
« 500»		6
Отклонение толщины защитного слоя бетона до рабочей арматуры		+10
		-₅
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2025 № 1136-ст)

4.4 В колоннах, предназначенных для эксплуатации в условиях воздействия агрессивных газообразных сред, минусовые отклонения толщины защитного слоя бетона до арматуры, приведенные в таблице 1, не допускаются.

4.5 Несущая способность конкретной колонны зависит от класса арматуры и бетона и определяется при разработке проекта здания (сооружения) по нормативным документам.
(п. 4.5 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2025 № 1136-ст)

4.6 Колонны обозначают марками в соответствии с требованиями ГОСТ 23009 и ГОСТ 25628.1.
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2025 № 1136-ст)

4.7 Обозначения типов колонн должно соответствовать требованиям ГОСТ 25628.1 и настоящего стандарта.

4.7.1 Габаритные размеры колонны приводят в дециметрах (с округлением до целого числа) в первой группе марки колонны, при этом дополнительные размеры колонн, зависящие от размера стропильных конструкций или других технологических факторов, приводят в скобках после основного обозначения.

4.7.2 Наиболее часто применяемые типоразмеры колонн типов КБ, КО, КД приведены в таблице 2, типов КФ, КФТ, КДФ — в таблице 3. Рекомендуемая классификация бескрановых зданий с железобетонным каркасом приведена в ГОСТ 25628.1.
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2025 № 1136-ст)

Таблица 2

Типоразмер	Сечение b x h, мм	Типоразмер	Сечение b x h, мм	Типоразмер	Сечение b x h, мм	Типоразмер	Сечение b x h, мм
1КБ	300 x 300	6КБ	400 x 700	1КО	400 x 500	4КД	400 x 500
2КБ	300 x 400	7КБ	400 x 800	2КО	500 x 500	5КД	400 x 700
3КБ	400 x 400	8КБ	500 x 500	1КД	300 x 300	6КД	400 x 800
4КБ	400 x 500	9КБ	500 x 600	2КД	300 x 400	7КД	500 x 500
5КБ	400 x 600	10КБ	200 x 200	3КД	400 x 400	8КД	200 x 200
b — ширина поперечного сечения колонны; h — высота поперечного сечения колонны.

Таблица 3

Типоразмер	Сечение b x h, мм	Типоразмер	Сечение b x h, мм
1КФ	300 x 300	1КФТ	300 x 400
2КФ	300 x 400	2КФТ	400 x 400
3КФ	400 x 400	3КФТ	400 x 500
4КФ	400 x 500	4КФТ	400 x 600
5КФ	500 x 500	1КДФ	500 x 1400
b — ширина поперечного сечения колонны; h — высота поперечного сечения колонны.

Примеры условного обозначения (марки)

двухконсольной колонны типа КД для зданий высотой 6,6 м без мостовых кранов, с размерами поперечного сечения 500 x 500 мм, второй группы по несущей способности колонны:

7КД66-2

Примечание — Допускается принимать обозначение марок в соответствии с рабочими чертежами согласно заказу на изготовление колонн.

фахверковой колонны типа КФТ, для зданий высотой 6 м, со стропильными конструкциями высотой 900 мм, размерами поперечного сечения 300 x 400 мм, первой группы по несущей способности колонны, изготовленной из бетона нормальной проницаемости (Н) и предназначенной для применения в условиях воздействия слабоагрессивной газообразной среды:

1КФ69(9)-1-Н

5 Правила приемки

5.1 Приемку колонн проводят по ГОСТ 13015, ГОСТ 25628.1 и настоящему стандарту.

5.2 Колонны типов КБ, КО, КД, КФ и КФТ длиной до 12000 мм включительно следует принимать на основании результатов выборочного контроля по показателям точности геометрических параметров, толщине защитного слоя бетона до арматуры, категории бетонной поверхности и ширине раскрытия поверхностных технологических трещин.

5.3 Колонны типа КДФ, а также типов КБ, КО, КД, КФ и КФТ длиной более 12000 мм следует принимать на основании результатов сплошного контроля по показателям, приведенным в 5.2.

6 Методы контроля

Размеры и отклонения от прямолинейности и перпендикулярности, положение стальных закладных изделий, ширину раскрытия поверхностных технологических трещин, а также качество поверхностей и внешний вид плит следует определять по методам, установленным в ГОСТ 13015 и нормативных документах <1>, действующих на территории государства — участника Соглашения, принявшего настоящий стандарт.

<1> В Российской Федерации действуют ГОСТ Р 58939-2020 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления», ГОСТ Р 58941-2020 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения», ГОСТ Р 58944-2020 «Система обеспечения точности геометрических параметров в строительстве. Функциональные допуски».

7 Маркировка, транспортирование и хранение

7.1 Маркировку, транспортирование и хранение колонн следует осуществлять в соответствии с требованиями настоящего стандарта, а также ГОСТ 13015 и ГОСТ 25628.1.

7.2 Выбор транспортных средств проводят на стадии разработки проекта производства работ (ППР) с учетом массы и размеров колонн, дальности перевозки, дорожных условий и уточняют расчетом места расположения прокладок.

7.3 Доставка колонн на строительную площадку осуществляется железнодорожным или автомобильным транспортом. При доставке железнодорожным транспортом разгрузку изделий проводят на прирельсовый склад, где осуществляются первичный входной контроль и сортировка колонн по маркам с последующей подачей (по потребности) на приобъектный склад.

7.4 При перевозке железнодорожными платформами колонны размещают в 3 — 4 ряда по высоте. Горизонтальные прокладки между рядами располагают от торцов на расстоянии 1/4 — 1/5 длины колонны (см. рисунки 1 - 3). Крепление проводят с помощью стоек, скрепленных с нижним и верхним поперечными брусками. Нижний брусок, кроме того, прибивают к полу платформы. Стойки закрепляют двумя парами растяжек из проволоки диаметром 6 мм в шесть нитей.

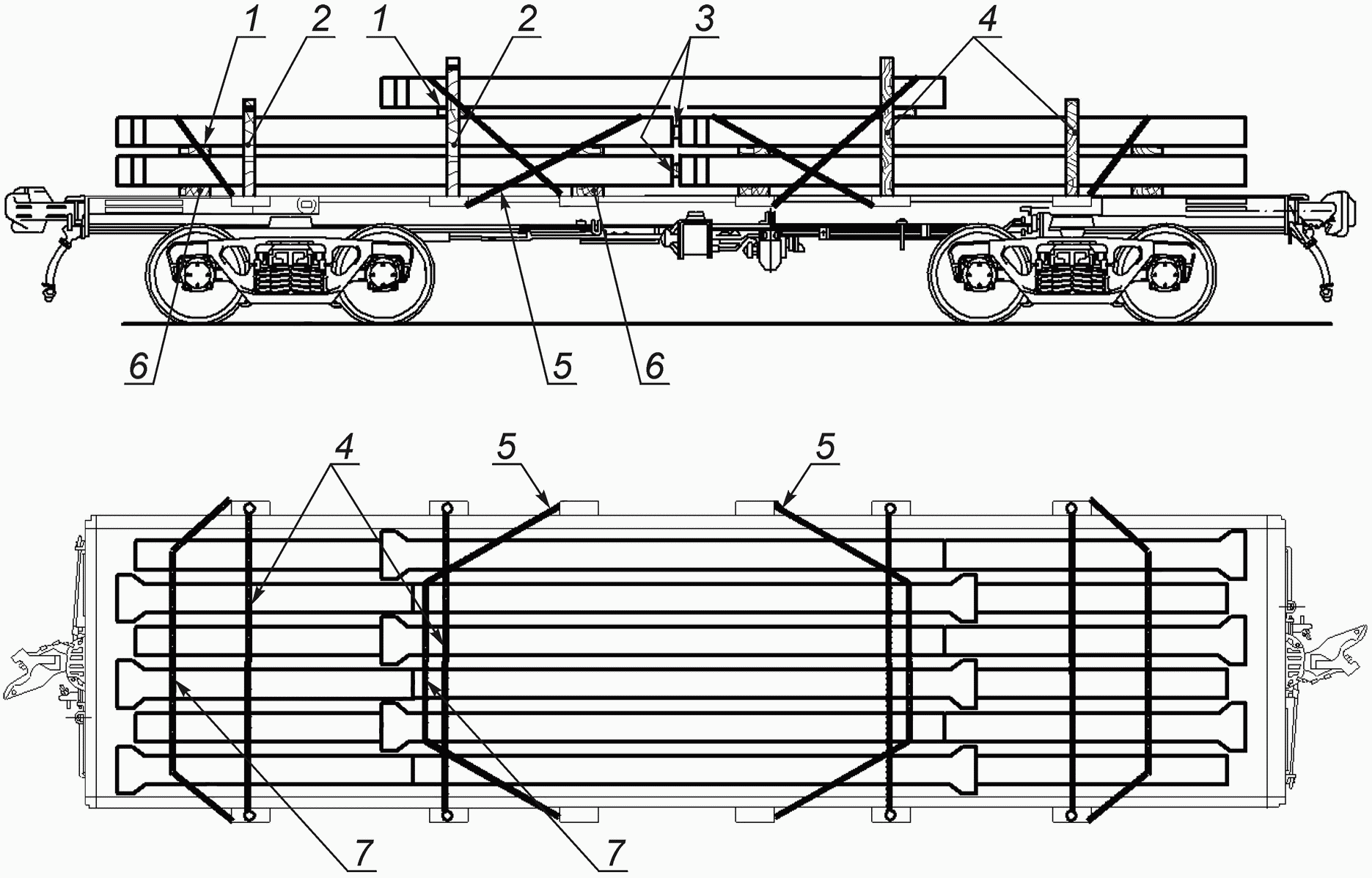

рис. 1

1 — прокладки; 2 — боковые стояки; 3 — вертикальные прокладки; 4 — увязки стоек; 5 — растяжки; 6 — подкладки; 7 — поперечные увязки

Рисунок 1 — Схема перевозки колонн

длиной до 14,2 м на платформах

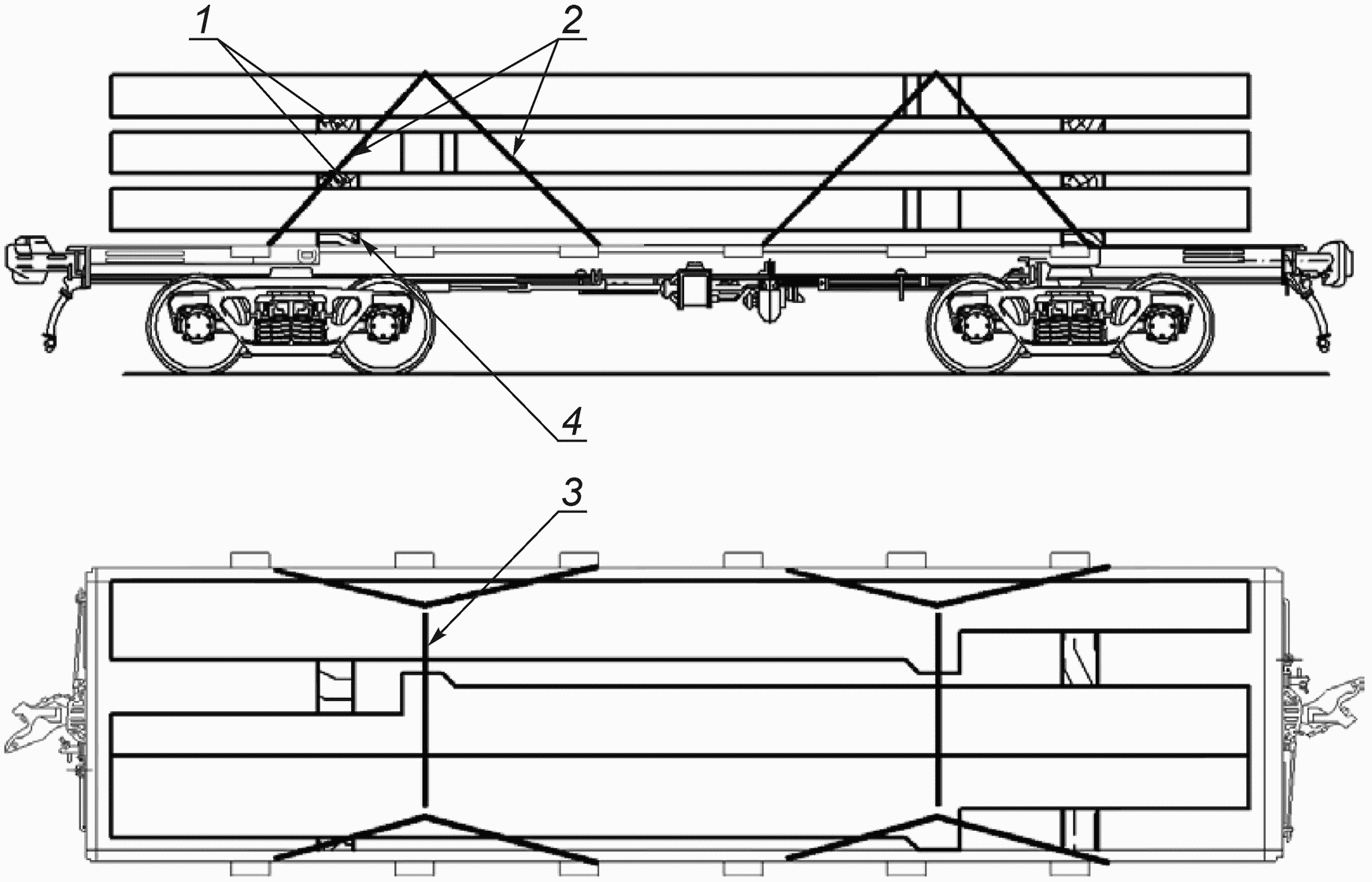

рис. 2

1 — прокладки; 2 — растяжки; 3 — поперечные увязки; 4 — подкладки

Рисунок 2 — Схема перевозки колонн длиной до 14,2 м на платформах

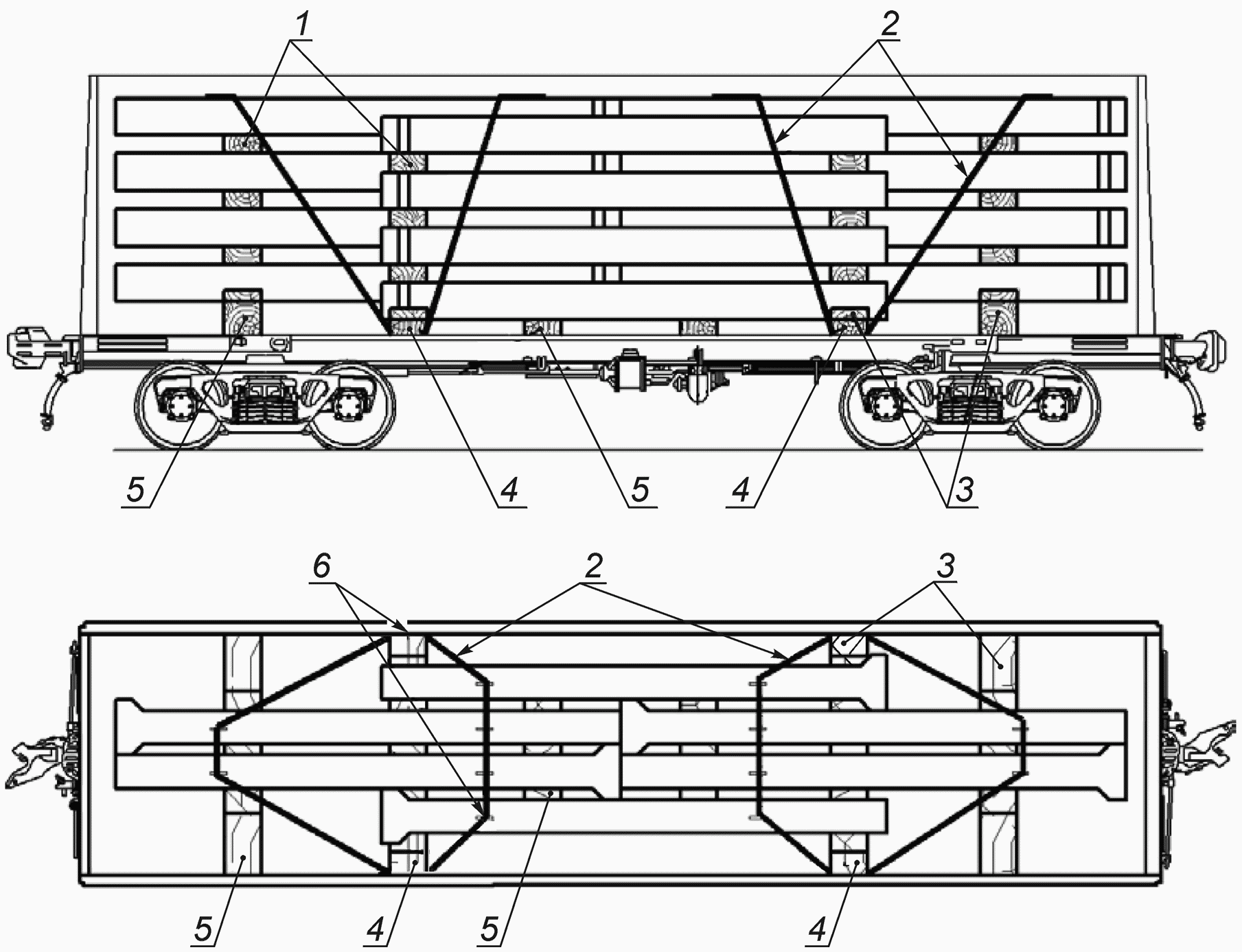

рис. 3

1 — прокладка; 2 — растяжка; 3 — упорные бруски; 4, 5 — подкладки крайних и средних штабелей соответственно; 6 — поперечные увязки

Рисунок 3 — Схема перевозки колонн длиной 6,5 — 9,5 м в полувагонах

7.5 Автомобильный транспорт рекомендуется использовать при перевозках на расстояния до 500 км. Для транспортирования колонн применяют как автомобильный транспорт общего назначения в составе одиночных автомобилей или автопоездов, так и специализированный транспорт.

Примечания

1 Наибольшее распространение получили автопоезда, состоящие из седельного тягача и специализированного полуприцепа.

2 По погрузочной высоте (расстояние от плоскости, по которой осуществляется опирание перевозимого груза, до уровня земли) полуприцепы подразделяются на три типа: высокорамные, погрузочная высота которых больше высоты расположения седельно-сцепного устройства и больше диаметра колес полуприцепа; низкорамные, погрузочная высота которых меньше высоты расположения седельно-сцепного устройства и меньше диаметра колес полуприцепа; полунизкорамные, погрузочная высота которых меньше высоты расположения седельно-сцепного устройства, но больше диаметра колес полуприцепа.

Перевозку колонн на большие расстояния рекомендуется проводить в специально смонтированных контейнерах. При их отсутствии крепление колонн проводят с помощью специальных приспособлений (см. 7.4).

7.6 Высота штабеля колонн при хранении не должна превышать ширину штабеля более чем в два раза и быть более 2000 мм, ширина прохода между рядами штабелей должна быть не менее 1 м.

7.7 При хранении колонны следует укладывать на инвентарные подкладки из дерева, располагаемые в зонах сортировки, как показано на рисунке 4.

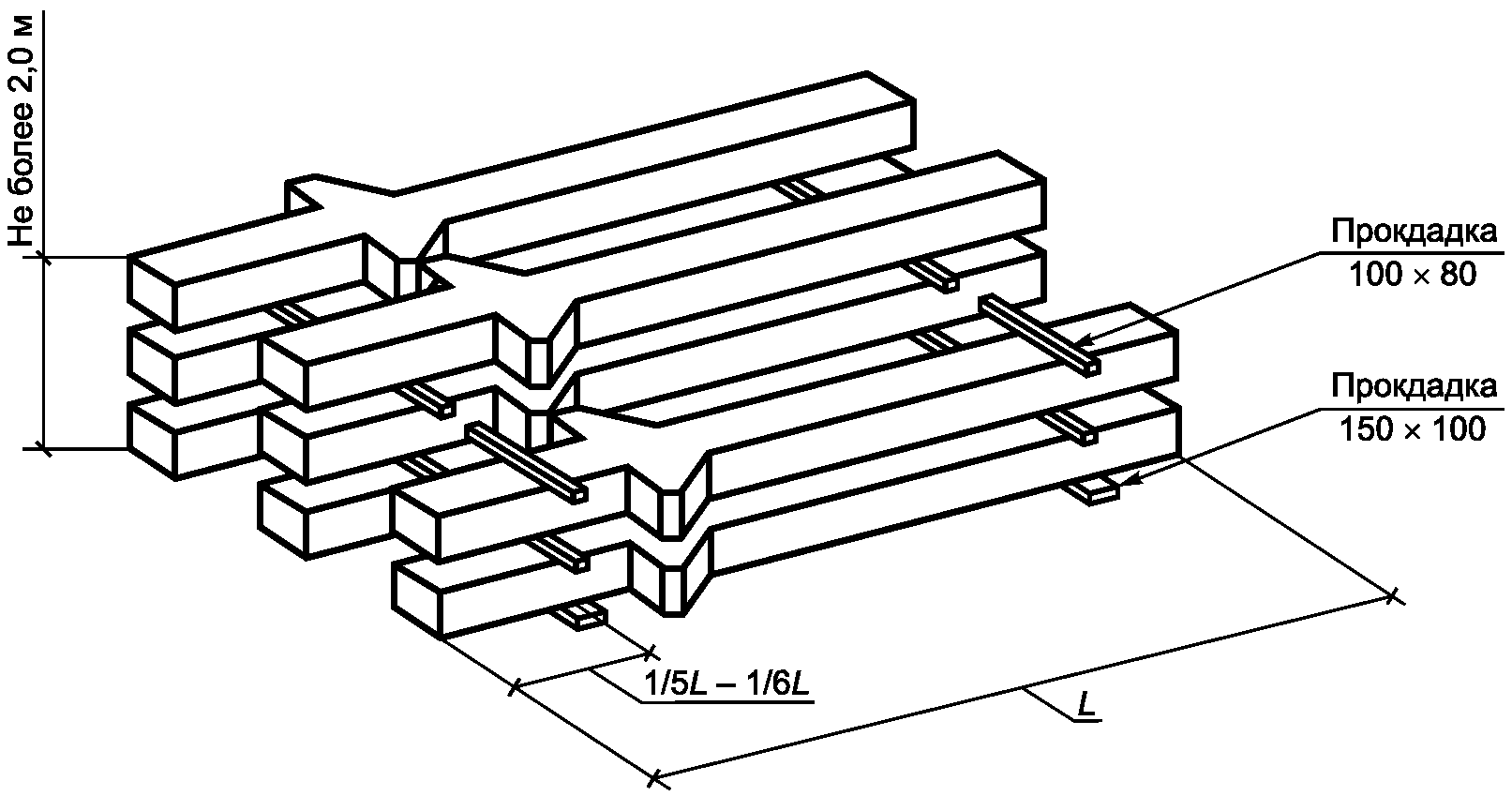

рис. 4

Рисунок 4 — Схема хранения колонн

7.8 Толщину и ширину прокладки назначают с учетом прочности древесины на смятие и значения зазора между конструкциями.

7.9 Ширину прокладки назначают с учетом прочности древесины на смятие. Толщина прокладки должна обеспечивать наличие зазора от верха монтажной петли не менее 20 мм.

7.10 Подъем колонн следует осуществлять с применением специальных траверс с захватом за строповочные отверстия или монтажные петли.

7.11 Маркировка колонн выполняется в соответствии с требованиями ГОСТ 13015. Маркировочные надписи и монтажные знаки следует наносить на боковую поверхность колонн.

Маркировочные надписи должны содержать:

товарный знак или краткое наименование предприятия-изготовителя;
марку изделия (условное обозначение);
штамп технического контроля.

Информационные надписи должны содержать:

дату изготовления изделия;
значение массы изделия.

Монтажные знаки должны указывать:

место строповки изделия;
место опирания изделия;
установочные риски на изделии.

Допускается по согласованию изготовителя с потребителем наносить на изделия сокращенные условные обозначения (марки), принятые в проектной документации, а также применять QR-коды.
(п. 7.11 введен Изменением № 1, введенным в действие Приказом Росстандарта от 30.09.2025 № 1136-ст)

8 Гарантии изготовителя

(раздел 8 введен Изменением № 1, введенным в действие Приказом Росстандарта от 30.09.2025 № 1136-ст)

8.1 Изготовитель должен гарантировать соответствие поставляемых колонн требованиям настоящего стандарта при соблюдении потребителем правил транспортирования, условий применения и хранения, установленных настоящим стандартом.

8.2 При отгрузке колонн с отпускной прочностью бетона ниже прочности, соответствующей его классу по прочности на сжатие, изготовитель обязан гарантировать, что бетон достигнет требуемой прочности в проектном возрасте при условии его твердения в нормальных условиях по ГОСТ 10180.

Приложение А
(рекомендуемое)

ФОРМА И ОСНОВНЫЕ РАЗМЕРЫ КОЛОНН

Форма и основные размеры наиболее часто применяемых колонн приведены:

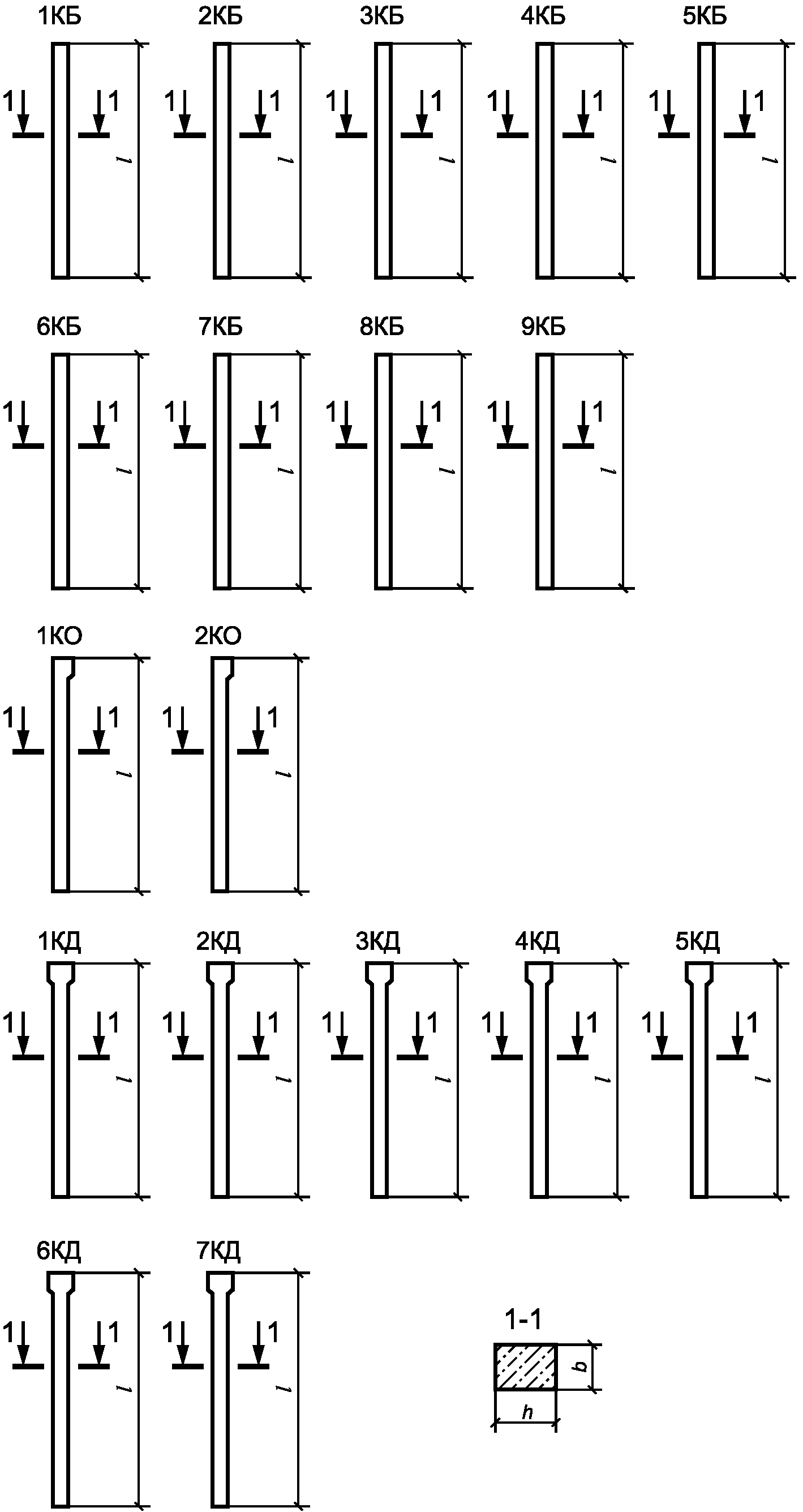

сплошного прямоугольного поперечного сечения для одноэтажных производственных зданий — на рисунке А.1 и в таблицах А.1 — А.3;

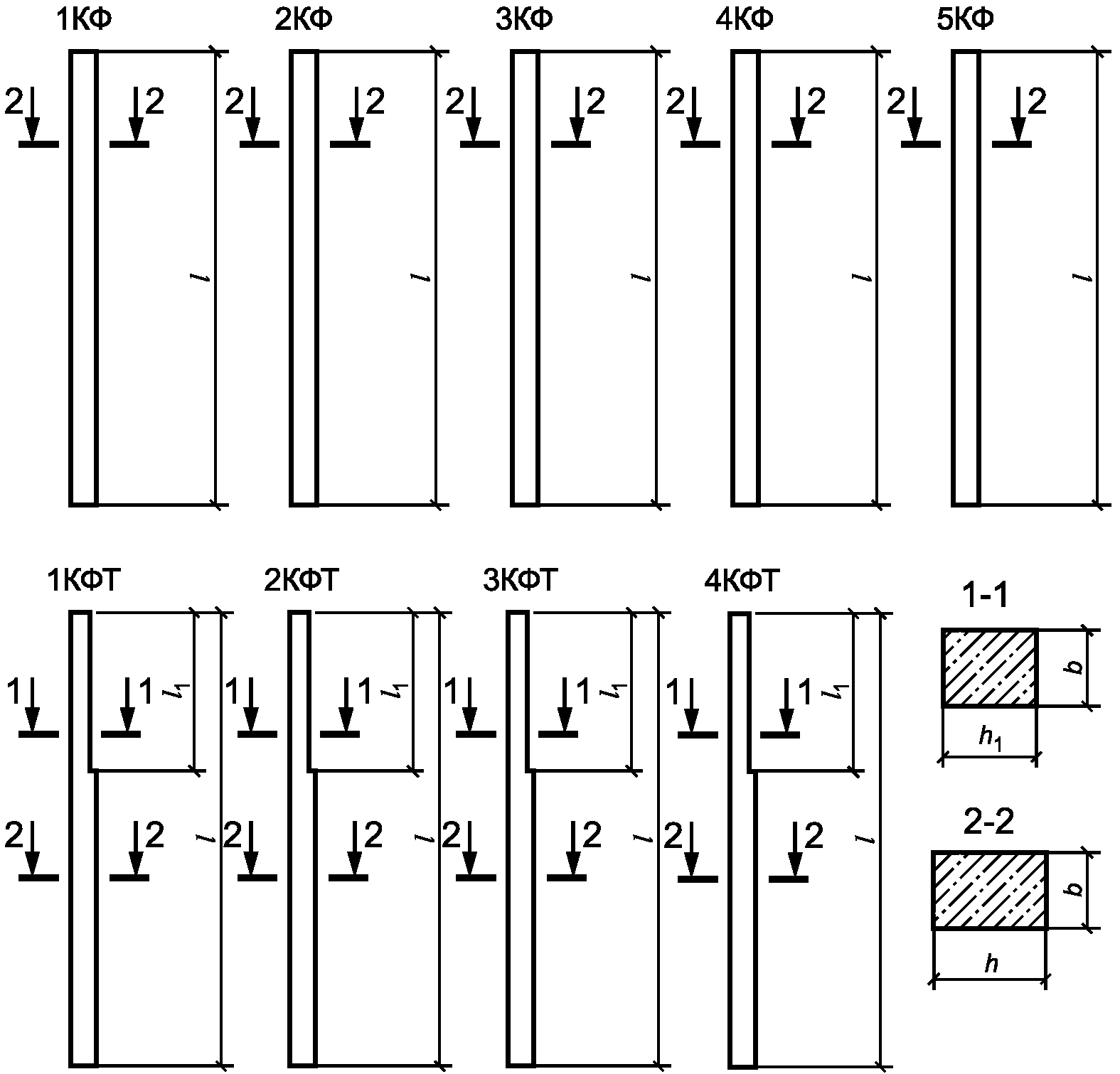

сплошного прямоугольного поперечного сечения для продольного и торцевого фахверка одноэтажных производственных зданий — на рисунке А.2 и в таблице А.4;

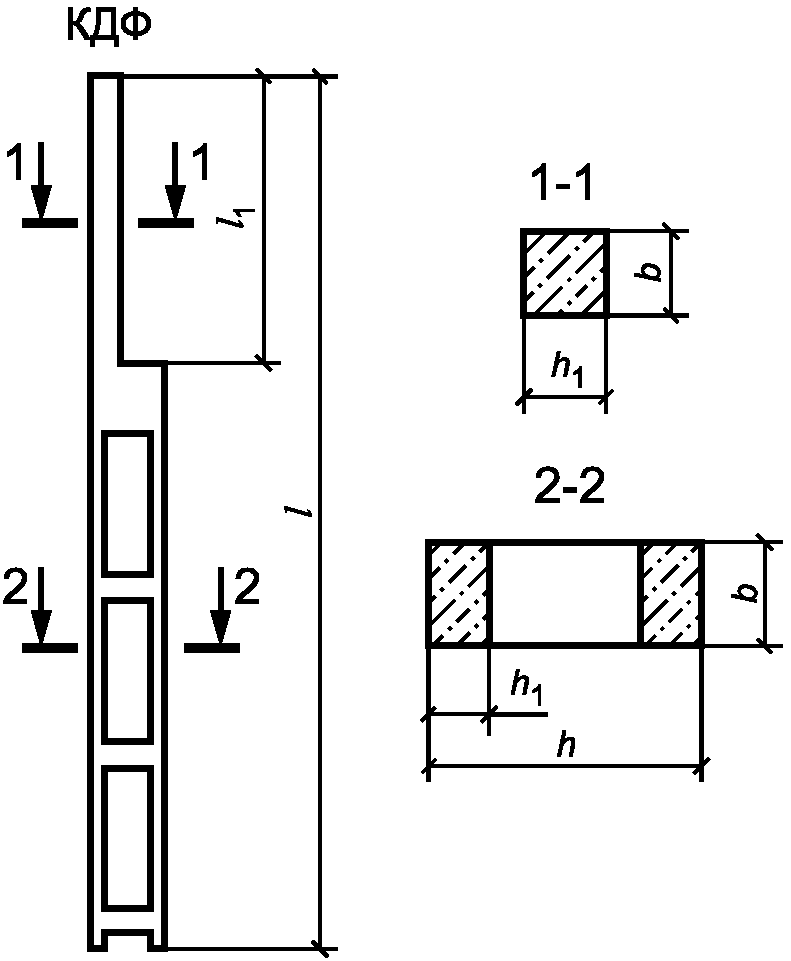

сквозного (двухветвевого) прямоугольного поперечного сечения для продольного и торцевого фахверка одноэтажных производственных зданий — на рисунке А.3 и в таблице А.5.
(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 30.09.2025 № 1136-ст)

Таблица А.1

Колонны железобетонные сплошного прямоугольного поперечного
сечения для одноэтажных производственных зданий
высотой 3,0 — 9,6 м
(в ред. Изменения № 1, введенного в действие
Приказом Росстандарта от 30.09.2025 № 1136-ст)

Высота здания, м	Типоразмер колонны	Основные размеры колонны, мм			Рисунок
		l	b	h
3,0	1КБ30	3800	300	300	А.1
	1КД30
3,6	1КБ36	4400
	1КД36
4,2	1КБ42	5000
	1КД42
4,8	1КБ48	5600
	2КБ48			400
	1КО48	5700	400	500
	1КД48	5600	300	300
	2КД48			400
	7КД48	5700	500	500
	7КД48	5100 (5000)
5,4	1КБ54	6200	300	300
	1КД54
6,0	2КБ60	6800		400
6,0	3КБ60	6900	400
	1КО60			500
	2КДО	6800	300	400
	3КД60	6900	400
	7КД60		500	500
	7КД60	6300 (6200)
6,6	2КБ66	7400	300	400	А.1
	3КБ66	7500	400
	1КО66			500
	2КД66	7400	300	400
	3КД66	7500	400
	7КД66		500	500
	7КД66	6900 (6800)
7,2	3КБ72	8100	400	400
	8КБ72		500	500
	2КО72
7.2	3КД72	8100	400	400
	7КД72		500	500
	7КД72	7500 (7400)
7,8	3КБ78	8700	400	400
	8КБ78		500	500
	2КО78
	3КД78		400	400
	7КД78		500	500
	7КД78	8100 (8000)
8,4	3КБ84	9300	400	400	А.1
	4КБ84			500
	8КБ84		500
	2КО84	9300
	4КД84		400
	9КБ84		500	600
	7КД84	8700 (8600)		500
	9КБ84			600
	7КД84	9300		500
9,6	3КБ96	10500	400	400	А.1
	4КБ96			500
	8КБ96		500
	9КБ96			600
	9КБ96
	9КБ96
	2КО96			500
	7КД96
	9КБ96	9900 (9800)		600
<*> Сноска исключена с 01.01.2026. - Изменение № 1, введенное в действие Приказом Росстандарта от 30.09.2025 № 1136-ст.

Таблица А.2

Колонны железобетонные сплошного прямоугольного поперечного
сечения для одноэтажных производственных зданий
высотой 10,8 — 14,4 м
(в ред. Изменения № 1, введенного в действие
Приказом Росстандарта от 30.09.2025 № 1136-ст)

Высота здания, м	Типоразмер колонны	Основные размеры колонны, мм			Рисунок
		l	b	h
10,8	4КБ108	11700	400	500	А.1
	6КБ108	11850		700
	5КД108	11250 (11150)
12,0	4КБ120	12900		500
	6КБ120	13050		700
	5КД120	12450 (12350)
13,2	5КБ132	14100	400	600	А.1
	7КБ132	14250		800
	6КД132	13650 (13550)
14,4	5КБ144	15300		600
	7КБ144	15450		800
	6КД144	14850 (14750)
<*> Сноска исключена с 01.01.2026. - Изменение № 1, введенное в действие Приказом Росстандарта от 30.09.2025 № 1136-ст.

Таблица А.3

Колонны железобетонные сплошного прямоугольного поперечного
сечения для сельскохозяйственных производственных зданий
высотой 2,4 — 7,2 м
(в ред. Изменения № 1, введенного в действие
Приказом Росстандарта от 30.09.2025 № 1136-ст)

Высота здания, м	Типоразмер колонны	Основные размеры колонны, мм			Рисунок
Высота здания, м	Типоразмер колонны	l	b	h	Рисунок
2,4	10КБ33	3300	200	200	А.1
	1КБ33		300	300
	8КД33		200	200
	1КД33		300	300
2,4; 2,7	10КБ36	3600	200	200
	1КБ36		300	300
	8КД36		200	200
	1КД36		300	300
2,4; 2,7; 3,0	10КБ39	3900	200	200
	1КБ39		300	300
	8КД39		200	200
	1КД39		300	300
2,7; 3,0	1КБ42	4200
2,7; 3,0	1КД42	4200
3,0; 3,6	1КБ45	4500
	3КБ45		400	400
	1КД45		300	300
3,6	3КД45	4500	400	400	А.1
	1КБ48	4800	300	300
	1КД48	4800
	1КБ51	5100
2,4; 2,7; 3,6	1КД51	5100
2,4; 2,7; 3,0	1КД54	5400
4,8	1КБ57	5700
	3КБ57		400	400
	8КБ57		500	500
2,7; 3,0; 4,8	1КД57	5700	300	300
4,8	3КД57	5700	400	400	А.1
4,8	1КБ60	6000	300	300
3,0; 4,8	1КД60	600
4,8	1КБ63	6300
4,8	1КД63	6300
6,0	3КБ69	6900	400	400
	8КБ69		500	500
	3КД69		400	400
7,2	3КБ81	8100	400	400
	8КБ81		500	500
	3КД81		400	400
<*> Сноска исключена с 01.01.2026. - Изменение № 1, введенное в действие Приказом Росстандарта от 30.09.2025 № 1136-ст.

рис. 5

Рисунок А.1

Таблица А.4

Колонны железобетонные сплошного прямоугольного
поперечного сечения для продольного и торцевого фахверка
одноэтажных производственных зданий высотой 3,0 — 14,4 м
(в ред. Изменения № 1, введенного в действие
Приказом Росстандарта от 30.09.2025 № 1136-ст)

Высота здания, м	Типоразмер колонны	Основные размеры колонны, мм					Рисунок
Высота здания, м	Типоразмер колонны	l	l1	b	h	h1	Рисунок
3,0	1КФ37	3700	-	300	300	-	А.2
3,0	1КФ40	4000
3,0; 3,6	1КФ43	4300
3,6	1КФ46	4600
3,6; 4,2; 4,8	1КФ49	4900
4,2	1КФ52	5200
4,2; 4,8	1КФ55	5500
4,8	1КФ57	5700
4,8	1КФ58	5800
4,8; 5,4; 6,0	1КФ61	6100
5,4	1КФ64	6400
5,4; 6,0; 6,6	1КФ67	6700	-			-
6,0	2КФ69	6900			400
6,6	2КФ75	7500
7,2	2КФ73	7300
7,2	2КФ81	8100
7,8	2КФ79	7900
7,8	2КФ87	8700
8,4	1КФ85	8500			300
	1КФ93	9300			300
	2КФ85	8500			400
	3КФ93	9300		400	400
9,6	1КФ97	9700		300	300
	1КФ105	10500		300	300
	3КФ97	9700		400	400
	4КФ105	10500		400	400
10,8	2КФ109	10900		300	400
	2КФ117	11700		300	400
	4КФ109	10900		400	500
	4КФ125	12500			500
	3КФ121	12100			400
12,0	3КФ129	12900			400
	4КФ121	12100			500
	4КФ137	13700			500
13,2	3КФ133	13300	-	400	400	-
	3КФ141	14100			400
	4КФ133	13300			500
	5КФ149	14900			600
14,4	3КФ145	14500			400
	3КФ153	15300			400
	5КФ145	14500			600
	5КФ161	16100			600
6,0	1КФТ69(9)	6900	900	300	400	300
4,8; 6,0	1КФТ70(22)	7000	2200
4,8; 6,0; 6,6	1КФТ73(25)	7300	2500
6,6	1КФТ85(9)	7500	900
4,8; 6,6	1КФТ76(28)	7600	2800
4,8; 6,6; 7,2	1КФТ79(31)	7900	3100				А.2
7,2	1КФТ81(9)	8100	900
6,0; 7,2	1КФТ82(22)	8200	2200
6,0; 7,2; 7,8	1КФТ85(25)	8500	2500
7,8	1КФТ87(9)	8700	900
6,0; 6,6; 7,8	1КФТ88(28)	8800	2800
6,0; 6,6; 7,8; 8,4	1КФТ91(31)	9100	3100
6,6; 7,2	2КФТ94(28)	9400	2800	400
6,6; 7,2; 8,4	2КФТ97(31)	9700	3100
7,2; 7,8	2КФТ100(28)	10000	2800
7,2; 7,8; 9,6	2КФТ103(31)	10300	3100	400	400
7,8; 8,4	3КФТ106(28)	10600	2800		500
7,8; 8,4; 9,6	3КФТ109(31)	10900	3100		500
8,4	2КФТ93(9)	9300	900		400
	3КФТ112(28)	11200	2800		500
	3КФТ115(31)	11500	3100
9,6	3КФТ105(9)	10500	900
9,6	3КФТ118(22)	11800	2200
9,6	3КФТ124(28)	12400	2800			300	А.2
9,6	3КФТ127(31)	12700	3100
9,6; 10,8	3КФТ121(25)	12100	2500
10,8	1КФТ117(9)	11700	900	300	400
	3КФТ125(9)	12500	900	400	500
	3КФТ130(22)	13000	2200
	3КФТ136(28)	13600	2800
	3КФТ139(31)	13900	3100
10,8; 12,0	3КФТ133(25)	13300	2500
12,0	2КФТ129(9)	12900	900		400
	3КФТ137(9)	13700	900		500
	4КФТ142(22)	14200	2200		600
	4КФТ148(28)	14800	2800
	4КФТ151(31)	15100	3100
12,0; 13,2	4КФТ145(25)	14500	2500
13,2	2КФТ141(9)	14100	900		400
	4КФТ149(9)	14900	900		600
	4КФТ154(22)	15400	2200
	4КФТ160(28)	16000	2800	400		300	А.2
	4КФТ163(31)	16300	3100
13,2: 14,4	4КФТ157(25)	15700	2500
14,4	2КФТ153(9)	15300	900		400
	4КФТ161(9)	16100	900		600
	4КФТ166(22)	16600	2200
	4КФТ169(25)	16900	2500
	4КФТ172(28)	17200	2800
	4КФТ175(31)	17500	3100
<*> Сноска исключена с 01.01.2026. - Изменение № 1, введенное в действие Приказом Росстандарта от 30.09.2025 № 1136-ст.

рис. 6

Рисунок А.2

Таблица А.5

Колонны железобетонные сквозного (двухветвевые)
прямоугольного поперечного сечения для продольного
и торцевого фахверка одноэтажных производственных
зданий высотой 15,6 — 18,0 м
(в ред. Изменения № 1, введенного в действие
Приказом Росстандарта от 30.09.2025 № 1136-ст)

Высота здания, м	Типоразмер колонны	Основные размеры колонны, мм						Рисунок
		l	l1	b	h	h1	h2
15,6	1КДФ156(51)	16800	5100	500	1400	600	200	А.3
16,8	1КДФ168(51)	18000
18,0	1КДФ180(51)	19200

Рисунок А.3

БИБЛИОГРАФИЯ

Раздел исключен с 01.01.2026. - Изменение № 1, введенное в действие Приказом Росстандарта от 30.09.2025 № 1136-ст.

УДК 692.297:691.328:006.354	МКС 91.080.40
Ключевые слова: железобетонная колонна, каркасные здания
