ГОСТ 24502-80. Государственный стандарт Союза ССР. Соединения трубопроводов с шаровым ниппелем переборочные. Конструкция

Государственный комитет СССР по стандартам · № ГОСТ 24502-80Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 30.12.1980 № 6080)

(ред. от 01.10.1989)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Ограничение срока действия снято по Протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации («ИУС», № 11, 1995). Документ утрачивает силу с 1 января 2000 года. Документ введен в действие с 1 января 1982 года. Взамен ГОСТ 20985-75; ГОСТ 22888-77.

Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 30 декабря 1980 г. № 6080

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С ШАРОВЫМ НИППЕЛЕМ ПЕРЕБОРОЧНЫЕ

КОНСТРУКЦИЯ

Partition tube connections with ball nipple. Construction

ГОСТ 24502-80

Группа Г18

ОКП 41 9300

Срок действия с 1 января 1982 года до 1 января 2000 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам

РАЗРАБОТЧИКИ

Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; С.А. Суховодова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.12.80 № 6080

3. Срок проверки — 1998 г.

4. ВЗАМЕН ГОСТ 20985-75; ГОСТ 22888-77

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 15763-91 4
ГОСТ 15803-76	2
ГОСТ 21872-78	2
ГОСТ 22525-77	3
ГОСТ 23353-78	2
ГОСТ 23355-78	2
ГОСТ 23358-87	2
	6. Проверен в 1989 г. Срок действия продлен до 01.01.2000 Постановлением Госстандарта СССР от 25.10.89 № 3180

7. Переиздание (май 1991 г.) с Изменением № 1, утвержденным в октябре 1989 г. (ИУС 2-90)

1. Настоящий стандарт распространяется на переборочные соединения трубопроводов с шаровым ниппелем разборные (исполнение 1) и приварные (исполнение 2) с углом конуса штуцера 24°.

2. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.

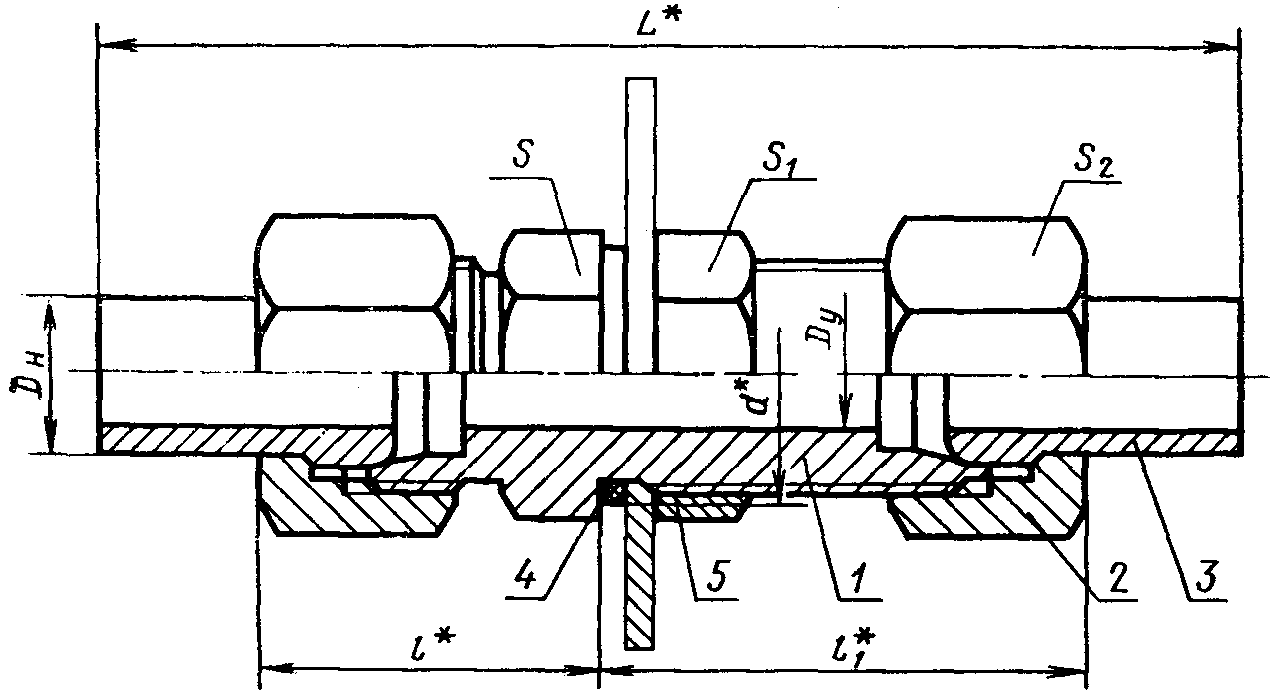

Исполнение 1

рис. 1

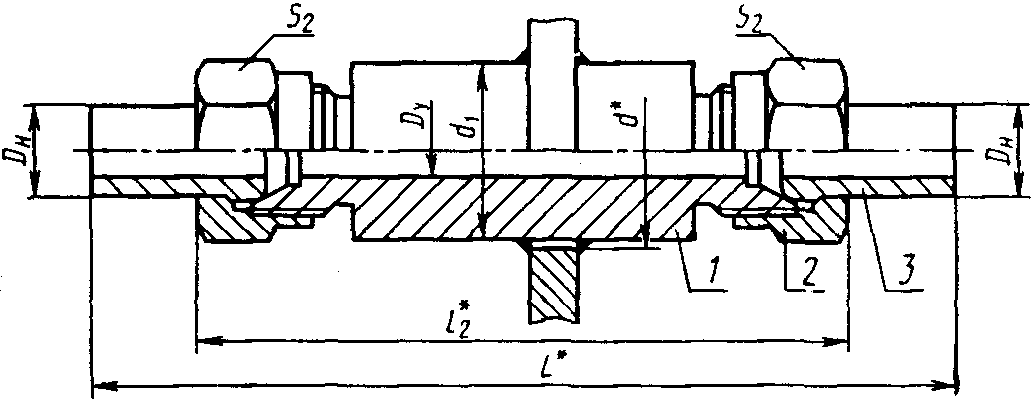

Исполнение 2

рис. 2

<*> Размеры для справок.

1 — штуцер по ГОСТ 21872-78; 2 — накидная гайка по ГОСТ 23353-78; 3 — шаровой ниппель по ГОСТ 23355-78; 4 — прокладка по ГОСТ 23358-87; 5 — контргайка по ГОСТ 15803-76

Размеры, мм

Группа	Наружный диаметр трубы Dн	Условный проход Dу	d		d₁	L для исполнения		l	l₁	l2	Размеры «под ключ»			Масса 1000 шт., кг, не более
			для исполнения			L для исполнения					S	S1	S2	Масса 1000 шт., кг, не более
			1	2		1	2							для исполнения
			1	2		1	2							1	2
2	6	4	13	-	-	102	-	23	43	-	17	17	14	77	-
	8	6	15	-	-	107	-	24	43	-	19	19	17	109	-
	10	8	17	-	-	114	-	26	44	-	22	22	19	145	-
	12	10	19	-	-	119	-	26	45	-	24	24	22	189	-
	15	12	23	-	-	128	-	29	47	-	27	30	27	309	-
	(16)	12	25	-	-	128	-	29	47	-	32	32	30	382	-
	18	15	28	-	-	134	-	32	50	-	32	36	32	441	-
	22	20	31	-	-	139	-	36	54	-	36	41	36	572	-
	28	25	37	-	-	145	-	39	56	-	41	46	41	764	-
	(34)	32	47	-	-	157	-	43	61	-	50	55	50	1173	-
	35	32	47	-	-	157	-	43		-	50	55	50	1158	-
	42	40	54	-	-	157	-	44		-	60	65	60	1547	-
3	6	3	15	-	-	109	-	28	45	-	19		17	121	-
	8	4	17	-	-	114	-	29	45	-	22		19	162	-
	10	5	19	21	19	121	152	32	47	110	24		22	224	260
	12	6	21	23	21	126	156	32	48	110	27		24	279	315
	14	8	23	26	24	134	160	35	51	112	30		27	369	404
	16	10	25	27	25	136	160	37	51	112	32		30	433	450
	20	12	31	34	32	147	174	43	58	128	41		36	713	750
	25	15	37	40	38	155	177	45	61	128	46		46	1113	1145
	30	20	44	47	45	162	177	49	66	130	50		50	1538	1511
	38	25	54	55	53	171	181	55	71	136	60	65	60	2334	2118

Примечания:

1. Размеры, приведенные в скобках, непредпочтительны.

2. Масса приведена для соединения с медной прокладкой.

Пример условного обозначения соединения группы 3 исполнения 1 с Dн = 10 мм:

Соединение 3 — 1 - 10 ГОСТ 24502-80

То же, исполнения 2:

Соединение 3 — 2 - 10 ГОСТ 24502-80

1, 2. (Измененная редакция, Изм. № 1).

3. Условные давления для каждой группы соединений приведены в рекомендуемом приложении 1 к ГОСТ 22525-77.

4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение — по ГОСТ 15763-91.
