ГОСТ 23355-78. Государственный стандарт Союза ССР. Соединения трубопроводов резьбовые. Ниппели шаровые. Конструкция

Государственный комитет СССР по стандартам · № ГОСТ 23355-78Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 16.11.1978 № 3006)

(ред. от 01.08.1996)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Ограничение срока действия снято по Протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации («ИУС», № 11, 1995). Документ введен в действие с 1 января 1980 года. Взамен ГОСТ 20987-75; ГОСТ 22890-77.

Утвержден и введен в действие

Постановлением Государственного
комитета СССР по стандартам
от 16 ноября 1978 г. № 3006

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ РЕЗЬБОВЫЕ

НИППЕЛИ ШАРОВЫЕ

КОНСТРУКЦИЯ

Threaded pipeline connections. Ball nipple. Construction

ГОСТ 23355-78

Группа Г18

ОКП 41 9300

Дата введения 1 января 1980 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам

РАЗРАБОТЧИКИ

Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; Ю.А. Шамшурин

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 16.11.78 № 3006

Изменение № 3 принято Межгосударственным Советом по стандартизации, метрологии и сертификации 12.10.95, протокол № 8

За принятие проголосовали:

Наименование государства	Наименование национального органа по стандартизации
Республика Белоруссия	Госстандарт Белоруссии
Республика Казахстан	Госстандарт Республики Казахстан
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Республика Таджикистан	Таджикгосстандарт
Туркменистан	Главная государственная инспекция Туркменистана
Украина	Госстандарт Украины

3. ВЗАМЕН ГОСТ 20987-75; ГОСТ 22890-77

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 15763-91 1, 6, 7
ГОСТ 16037-80	5
ГОСТ 22525-77	6
ГОСТ 25670-83	3
	5. Ограничение срока действия снято по протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)

6. ПЕРЕИЗДАНИЕ (ноябрь 1997 г.) с Изменениями № 1, 2, 3, утвержденными в июле 1982 г., мае 1989 г., августе 1996 г. (ИУС 11-82, 8-89, 11-96)

1. Настоящий стандарт распространяется на шаровые ниппели, применяемые в резьбовых соединениях трубопроводов, арматуре и гидропневмооборудовании с углом конуса 24°.

Обязательные требования к качеству продукции, обеспечивающие ее безопасность для жизни, здоровья и охрану окружающей среды, изложены в пп. 2, 3, 5 и 7 настоящего стандарта.

Стандарт может быть использован для сертификации с объемами и методами сертификационных испытаний по ГОСТ 15763.

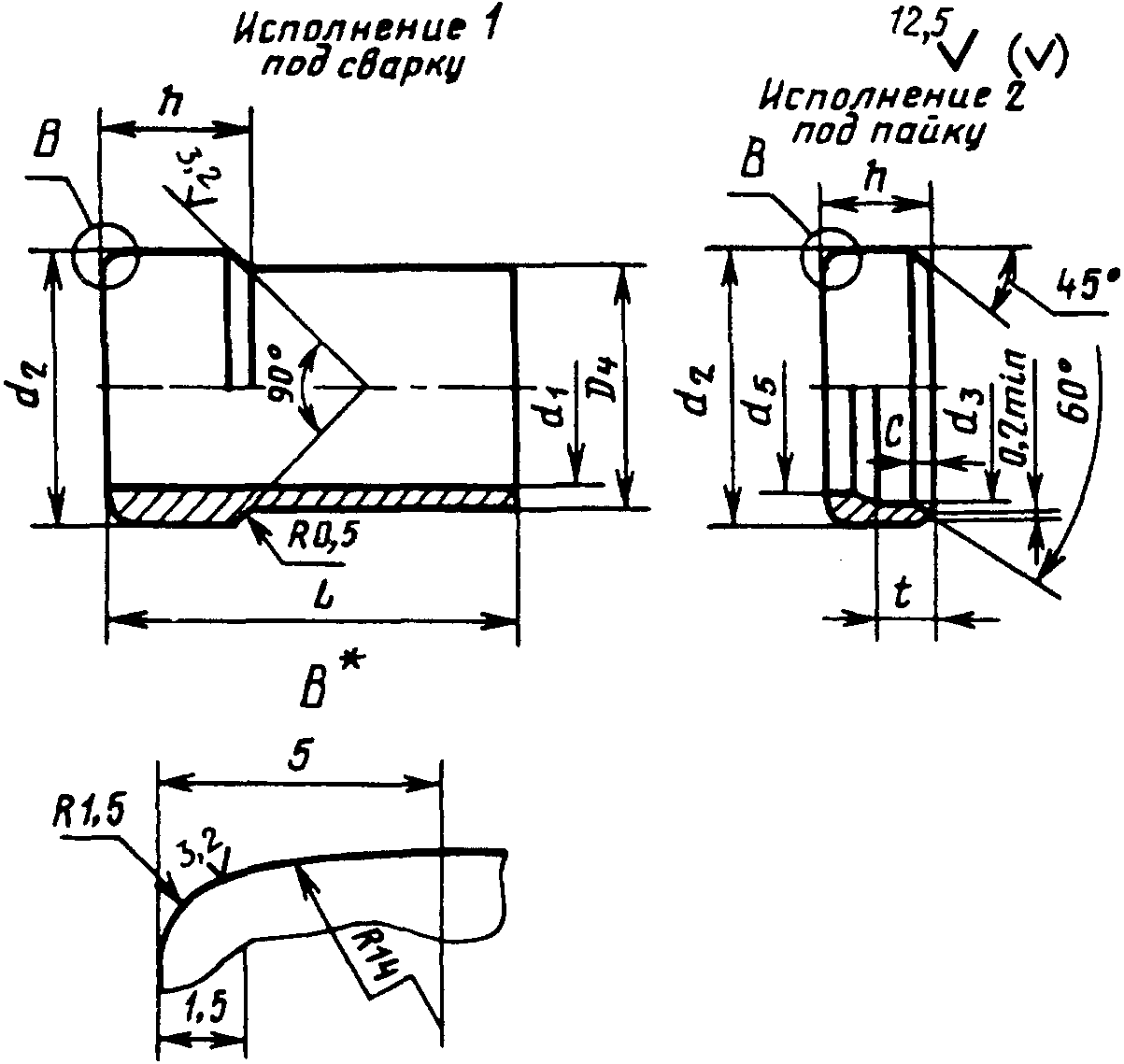

2. Конструкция и основные размеры ниппелей должны соответствовать указанным на чертеже и в таблице.

рис. 1

<*> Форма ниппеля на выносном элементе B — рекомендуемая.

Размеры в мм

Группа	Номинальный размер (условный проход) DN (Dу)	Наружный диаметр Dн	d1	d2	d3	d4	d5	h	t	L <*>	с (пред. откл. +0,1)	Масса 1000 шт., кг, исполнения
				Пред. откл.								Масса 1000 шт., кг, исполнения
				h12	F11	h13						1	2
1	2,5	4	3	5,3	4,1	4	3	7,0	4,0	28	0,2	1,43	0,39
1	3,0	5		6,8	5,1	5	3	7,0		28	0,2	2,35	0,85
2	4,0	6		8,5	6,1	6	4	9,0		30	0,5	4,45	2,14
	6,0	8	5	10,5	8,1	8	6			32	0,5	9,13	2,83
	8,0	10	7	12,7	10,1	10	8			34	0,6	12,69	3,74
	10,0	12	8	14,7	12,1	12	10			36		19,87	4,45
	12,0	15	10	17,5	15,1	15	13			38		31,00	5,00
	12,0	(16)	10	18,7	16,1	16	14			38		34,13	5,87
	15,0	18	13	20,5	18,1	18	16	10,0	4,5	40		34,89	7,22
	20,0	22	17	24,5	22,1	22	20	11,0	5,5	40		52,43	9,68
	25,0	28	23	30,5	28,1	28	26	12,0	6,0	42		83,03	13,13
	32,0	(34)	29	37,2	34,2	34	33	13,0	6,5	44	0,7	111,25	18,66
	32,0	35	29	38,0	35,2	35	33	13,0				112,00	19,00
	40,0	42	36	45,0	42,2	42	36	13,5				175,16	37,64
3	3,0	6	2,5	8,5	6,1	6	3	9,0	6,0	30	0,5	6,06	1,92
	4,0	8	4	10,5	8,1	8	4			32	0,5	10,70	2,46
	5,0	10	6	12,7	10,1	10	8			34	0,6	17,21	3,27
	6,0	12	8	14,7	12,1	12	10			36		25,49	3,88
	8,0	(14)	9	16,7	14,1	14	12			38		35,91	4,48
	10,0	16	11	18,7	16,1	16	14			38		34,13	5,09
	12,0	20	14	23,3	20,1	20	18	11,5	7,5	40	1,0	55,32	10,39
	15,0	25	19	28,2	25,1	25	22	11,5		42		77,21	13,05
	20,0	30	24	33,3	30,1	30	28	12,0		42		152,83	16,30
	25,0	38	32	41,2	38,1	38	36	13,5	8,5	44		236,28	22,68

<*> В технически обоснованных случаях по согласованию с изготовителем допускается изготавливать ниппели размером L больше установленного в таблице.

Примечания:

1. Значения, приведенные в скобках, непредпочтительны.

2. Масса указана для справок.

Пример условного обозначения шарового ниппеля группы 2 для соединения с наружным диаметром трубы 6 мм, исполнения 1:

Ниппель 2-6-1 ГОСТ 23355-78

То же, исполнения 2:

Ниппель 2-6-2 ГОСТ 23355-78

3. Предельные отклонения размеров обрабатываемых поверхностей, не ограниченных допусками, — по среднему классу точности ГОСТ 25670.

1 — 3. (Измененная редакция, Изм. № 3).

4. (Исключен, Изм. № 3).

5. Подготовка кромок ниппеля под сварку с трубопроводом — по ГОСТ 16037.

6. Рекомендуемые значения номинального (условного) давления для каждой группы соединений с шаровым ниппелем — по ГОСТ 15763, приложение 3; примеры сборки — по ГОСТ 22525, приложение 2.

7. Технические требования, приемка, методы испытаний и рекомендации по монтажу — по ГОСТ 15763.

6, 7. (Измененная редакция, Изм. № 3).
