ГОСТ 24493-80. Государственный стандарт Союза ССР. Соединения трубопроводов с шаровым ниппелем тройниковые переходные. Конструкция

Государственный комитет СССР по стандартам · № ГОСТ 24493-80Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 30.12.1980 № 6079)

(ред. от 01.10.1989)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Ограничение срока действия снято по Протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации («ИУС», № 11, 1995). Документ утрачивает силу с 1 января 2000 года. Документ введен в действие с 1 января 1982 года. Взамен ГОСТ 20976-75; ГОСТ 22879-77.

Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 30 декабря 1980 г. № 6079

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С ШАРОВЫМ НИППЕЛЕМ ТРОЙНИКОВЫЕ ПЕРЕХОДНЫЕ

КОНСТРУКЦИЯ

Tee reducing tube connections with ball nipple. Construction

ГОСТ 24493-80

Группа Г18

ОКП 41 9300

Срок действия с 1 января 1982 года до 1 января 2000 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам

РАЗРАБОТЧИКИ

Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; С.А. Суховодова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.12.80 № 6079

3. Срок проверки — 1998 г.

4. ВЗАМЕН ГОСТ 20976-75; ГОСТ 22879-77

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 15763-91 4
ГОСТ 21863-78	2
ГОСТ 22525-77	3
ГОСТ 23353-78	2
ГОСТ 23355-78	2
	6. Проверен в 1989 г. Срок действия продлен до 01.01.2000 Постановлением Госстандарта СССР от 25.10.89 № 3180

7. Переиздание (май 1991 г.) с Изменением № 1, утвержденным в октябре 1989 г. (ИУС 2-90)

1. Настоящий стандарт распространяется на тройниковые переходные соединения трубопроводов с шаровым ниппелем с углом конуса тройника 24°».

2. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.

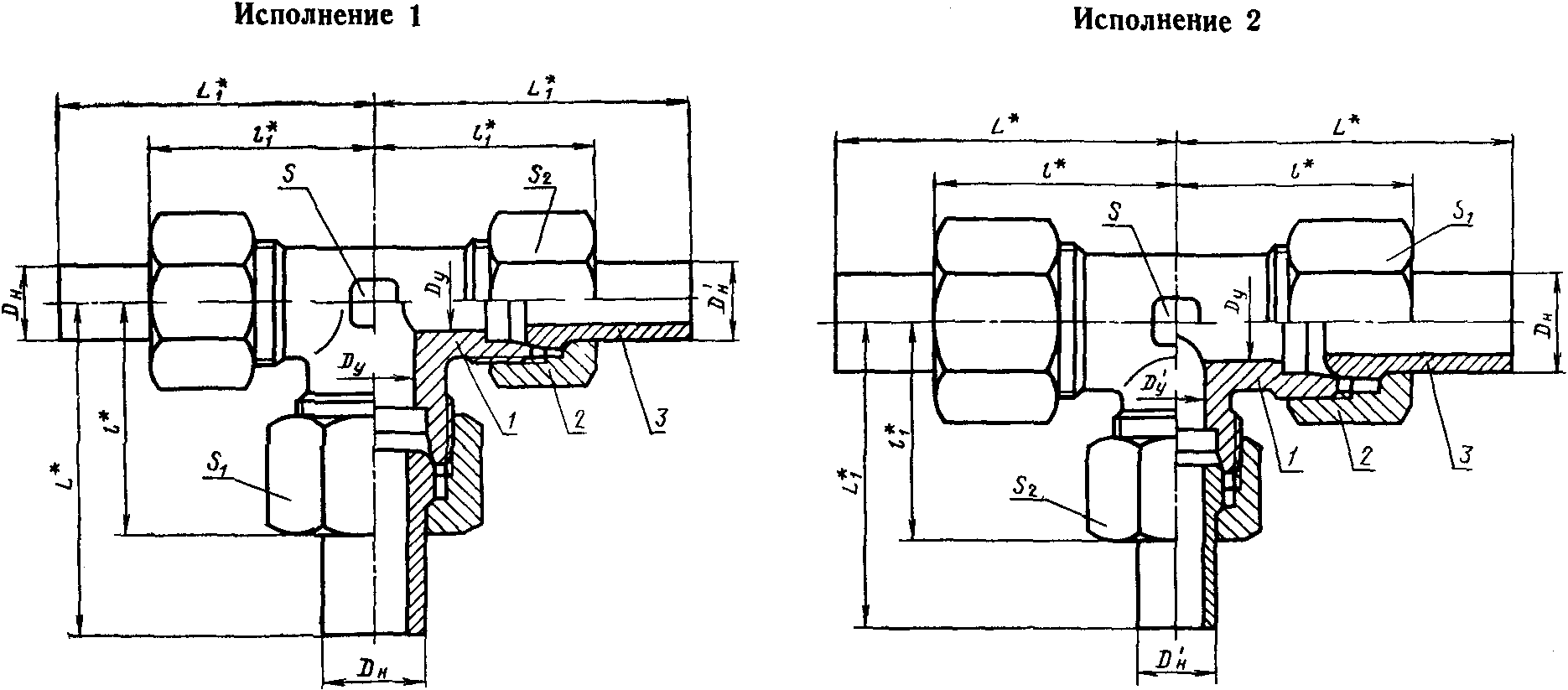

рис. 1

<*> Размеры для справок

1 — тройник по ГОСТ 21863-78; 2 — накидная гайка по ГОСТ 23353-78; 3 — шаровой ниппель по ГОСТ 23355-78

Размеры, мм

Группа	Наружный диаметр трубы D_{\text{н}} \times D_{\text{н}}\prime	Условный проход D_{\text{у}} \times D_{\text{у}}\prime	L	l	L₁	l₁	Размеры «под ключ»			Масса 1000 шт., кг, не более, для исполнений
							S	S1	S2	Масса 1000 шт., кг, не более, для исполнений
							S	S1	S2	1	2
1	5 x 4	3 x 2,5	40	21	40	21	9	12	10	35	39
2	8 x 6	6 x 4	50	30	46	28	12	17	14	82	98
	10 x 8	8 x 6	53	31	50	30	14	19	17	121	133
	12 x 10	10 x 8	57	33	53	31	17	22	19	167	185
	15 x 10	12 x 8	63	37			19	27		219	276
	(16 x 10)	12 x 8					24	30		245	342
	15 x 12	12 x 10			57	33	19	27	22	259	301
	(16 x 12)	12 x 10			57	33	24	30	22	283	359
	18 x 15	15 x 12	67	41	63	37		32	27	375	418
	(18 x 16)	15 x 12	67	41	63	37		32	30	420	444
	22 x 18	20 x 15	71	47	67	41	27	36	32	512	566
	28 x 22	25 x 20	76	51	71	47	36	41	36	729	835
	(34 x 28)	32 x 25	85	59	76	51	41	50	41	1022	1139
	35 x 28	32 x 25	85	59	76	51	41	50	41	1063	1178
	(42 x 34)	40 x 32	91	65	85	59	50	60	50	1620	1823
	42 x 35	40 x 32	91	65	85	59	50	60	50	1602	1811
3	10 x 6	5 x 3	56	35	50	32	17	22	17	158	197
	12 x 8	6 x 4	62	39	53	33	17	24	19	206	250
	14 x 12	8 x 6	65	41	62	39	19	27	24	316	354
	16 x 14	10 x 8	68	44	65	41	24	30	27	416	456
	20 x 14	12 x 8	74	51	65	41	27	36	27	507	631
	20 x 16	12 x 10	74	51	68	44	27	36	30	562	611
	25 x 20	15 x 12	80	56	74	51	36	46	36	927	1129
	30 x 25	20 x 15	87	64	80	56	41	50	46	1481	1667
	38 x 30	25 x 20	97	75	87	64	50	60	50	2130	2467

Примечание. Размеры, приведенные в скобках, непредпочтительны.

Пример условного обозначения соединения группы 1 в исполнении 1 с Dн = 5 мм на D_{\text{н}}\prime = 4\text{мм} :

Соединение 1 — 1 - 5 x 4 ГОСТ 24493-80

То же, в исполнении 2:

Соединение 1 — 2 - 5 x 4 ГОСТ 24493-80

1, 2. (Измененная редакция, Изм. № 1).

3. Условные давления для каждой группы соединений приведены в рекомендуемом приложении 1 к ГОСТ 22525-77.

4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение — по ГОСТ 15763-91.
