ГОСТ 24489-80. Государственный стандарт Союза ССР. Соединения трубопроводов с шаровым ниппелем угловые проходные. Конструкция

Государственный комитет СССР по стандартам · № ГОСТ 24489-80Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 30.12.1980 № 6078)

(ред. от 01.10.1989)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Ограничение срока действия снято по Протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации («ИУС», № 11, 1995). Документ утрачивает силу с 1 января 2000 года. Документ введен в действие с 1 января 1982 года. Взамен ГОСТ 20972-75; ГОСТ 22875-77.

Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 30 декабря 1980 г. № 6078

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С ШАРОВЫМ НИППЕЛЕМ УГЛОВЫЕ ПРОХОДНЫЕ

КОНСТРУКЦИЯ

Elbow passage tube connections with ball nipple. Construction

ГОСТ 24489-80

Группа Г18

ОКП 41 9300

Срок действия с 1 января 1982 года до 1 января 2000 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам

РАЗРАБОТЧИКИ

Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; С.А. Суховодова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.12.80 № 6078

3. Срок проверки — 1998 г.

4. ВЗАМЕН ГОСТ 20972-75; ГОСТ 22875-77

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 15763-91 4
ГОСТ 21859-78	2
ГОСТ 22525-77	3
ГОСТ 23353-78	2
ГОСТ 23355-78	2
	6. Проверен в 1989 г. Срок действия продлен до 01.01.2000 Постановлением Госстандарта СССР от 25.10.89 № 3180

7. Переиздание (май 1991 г.) с Изменением № 1, утвержденным в октябре 1989 г. (ИУС 2-90)

1. Настоящий стандарт распространяется на угловые проходные соединения трубопроводов с шаровым ниппелем с углом конуса угольника 24°.

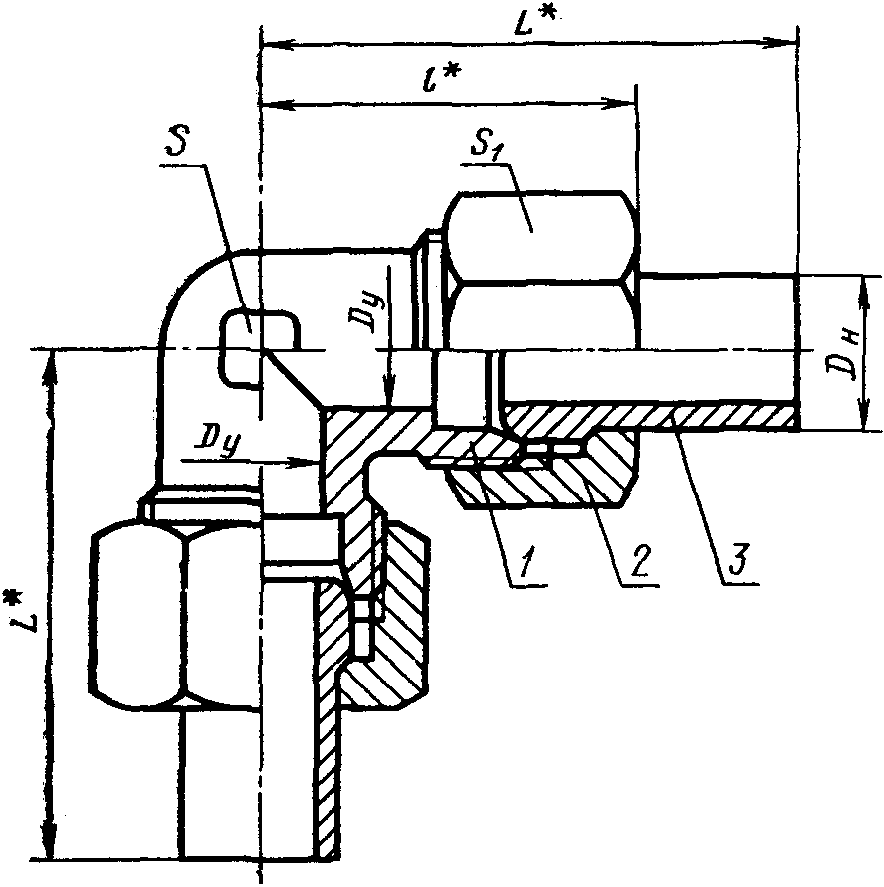

2. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.

рис. 1

<*> Размеры для справок

1 — угольник по ГОСТ 21859-78; 2 — накидная гайка по ГОСТ 23353-78; 3 — шаровой ниппель по ГОСТ 23355-78

Размеры, мм

Группа	Наружный диаметр трубы Dн	Условный проход Dу	L	l	Размеры «под ключ»		Масса 1000 шт., кг, не более
Группа	Наружный диаметр трубы Dн	Условный проход Dу	L	l	S	S1	Масса 1000 шт., кг, не более
1	4	2,5	40	21	7	10	25
1	5	3,0	40	21	9	12	33
2	6	4,0	46	28	12	14	51
	8	6,0	50	30	12	17	81
	10	8,0	53	31	14	19	100
	12	10,0	57	33	17	22	140
	15	12,0	63	37	19	27	233
	(16)	12,0	63	37	24	30	296
	18	15,0	67	41	24	32	337
	22	20,0	71	47	27	36	444
	28	25,0	76	51	36	41	607
	(34)	32,0	85	59	41	50	976
	35	32,0	85	59	41	50	962
	42	40,0	91	65	50	60	1460
3	6	3,0	50	32	12	17	85
	8	4,0	53	33	14	19	108
	10	5,0	56	35	17	22	161
	12	6,0	62	39	17	24	202
	14	8,0	65	41	19	27	275
	16	10,0	68	44	24	30	331
	20	12,0	74	51	27	36	525
	25	15,0	80	56	36	46	937
	30	20,0	87	64	41	50	1317
	38	25,0	97	75	50	60	2089

Примечание. Размеры, приведенные в скобках, непредпочтительны.

Пример условного обозначения соединения группы 1 с Dн = 5 мм:

Соединение 1 — 5 ГОСТ 24489-80

1, 2. (Измененная редакция, Изм. № 1).

3. Условные давления для каждой группы соединений приведены в рекомендуемом приложении 1 к ГОСТ 22525-77.

4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение — по ГОСТ 15763-91.
