ГОСТ 24486-80. Государственный стандарт Союза ССР. Соединения трубопроводов с шаровым ниппелем переходные. Конструкция

Государственный комитет СССР по стандартам · № ГОСТ 24486-80Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 30.12.1980 № 6078)

(ред. от 01.10.1989)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Ограничение срока действия снято по Протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации («ИУС», № 11, 1995). Документ утрачивает силу с 1 января 2000 года. Документ введен в действие с 1 января 1982 года. Взамен ГОСТ 20970-75; ГОСТ 22873-77.

Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 30 декабря 1980 г. № 6078

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ С ШАРОВЫМ НИППЕЛЕМ ПЕРЕХОДНЫЕ

КОНСТРУКЦИЯ

Reducing tube connections with ball nipple. Construction

ГОСТ 24486-80

Группа Г18

ОКП 41 9300

Срок действия с 1 января 1982 года до 1 января 2000 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам

РАЗРАБОТЧИКИ

Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; С.А. Суховодова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 30.12.80 № 6078

3. Срок проверки — 1998 г.

4. ВЗАМЕН ГОСТ 20970-75; ГОСТ 22873-77

5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 15763-91 4
ГОСТ 21857-78	2
ГОСТ 22525-77	3
ГОСТ 23353-78	2
ГОСТ 23355-78	2
	6. Проверен в 1989 г. Срок действия продлен до 01.01.2000 Постановлением Госстандарта СССР от 25.10.89 № 3180

7. Переиздание (май 1991 г.) с Изменением № 1, утвержденным в октябре 1989 г. (ИУС 2-90)

1. Настоящий стандарт распространяется на переходные соединения трубопроводов с шаровым ниппелем, с углом конуса штуцера 24°.

2. Конструкция и основные размеры соединений трубопроводов должны соответствовать указанным на чертеже и в таблице.

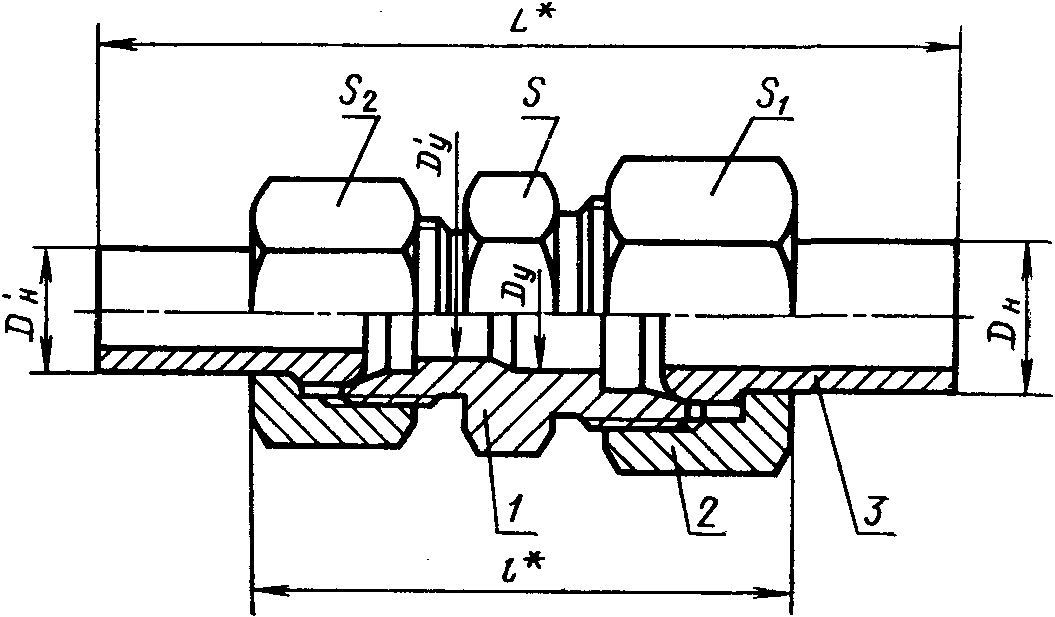

рис. 1

<*> Размеры для справок

1 — штуцер по ГОСТ 21857-78; 2 — накидная гайка по ГОСТ 23353-78; 3 — шаровой ниппель по ГОСТ 23355-78

Размеры, мм

Группа	Наружный диаметр трубы, D_{\text{н}} \times D_{\text{н}}\prime	Условный проход, D_{\text{у}} \times D_{\text{у}}\prime	L	l	Размеры «под ключ»			Масса 1000 шт., кг, не более
Группа		Условный проход, D_{\text{у}} \times D_{\text{у}}\prime	L	l	S	S₁	S2	Масса 1000 шт., кг, не более
1	5 x 4	3 x 2,5	69	32	12	12	10	22
2	8 x 6	6 x 4	81	43	14	17	14	57
	10 x 8	8 x 6	87	45	17	19	17	82
	12 x 10	10 x 8	92	46	19	22	19	110
	15 x 10	12 x 8	95	47	22	27		151
	(16 x 10)	12 x 8	95		24	30		173
	15 x 12	12 x 10	97		22	27	22	169
	(16 x 12)	12 x 10	97		24	30	22	189
	18 x 15	15 x 12	104	53	27	32	27	244
	(18 x 16)	15 x 12	104	53	27	32	30	262
	22 x 18	20 x 15	108	57	32	36	32	344
	28 x 22	25 x 20	111	61	41	41	36	473
	(34 x 28)	32 x 25	119	68	46	50	41	686
	35 x 28	32 x 25	119	68	46	50	41	677
	(42 x 34)	40 x 32	123	71	55	60	50	1009
	42 x 35	40 x 32	123	71	55	60	50	1004
3	10 x 6	5 x 3	90	51	19	22	17	127
	12 x 8	6 x 4	96	53	22	24	19	151
	14 x 12	8 x 6	104	57	24	27	24	227
	16 x 14	10 x 8	108	60	27	30	27	286
	20 x 14	12 x 8	114	67	32	36	27	396
	20 x 16	12 x 10	114	67	32	36	30	407
	25 x 20	15 x 12	123	76	41	46	36	706
	30 x 25	20 x 15	129	82	46	50	46	1020
	38 x 30	25 x 20	138	92	55	60	50	1511

Примечание. Размеры, приведенные в скобках, непредпочтительны.

Пример условного обозначения соединения группы 1 с Dн = 5 мм на D_{\text{н}}\prime = 4\text{мм} :

Соединение 1 — 5 x 4 ГОСТ 24486-80

1, 2. (Измененная редакция, Изм. № 1).

3. Условные давления для каждой группы соединений приведены в рекомендуемом приложении 1 к ГОСТ 22525-77.

4. Технические требования, правила приемки, методы испытаний, маркировка, упаковка, транспортирование и хранение — по ГОСТ 15763-91.
