ГОСТ 23356-78. Государственный стандарт Союза ССР. Соединения трубопроводов резьбовые. Кольца нажимные. Конструкция

Государственный комитет СССР по стандартам · № ГОСТ 23356-78Действующий акт

(утв. и введен в действие Постановлением Госстандарта СССР от 16.11.1978 № 3006)

(ред. от 01.08.1996)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1980 года. Взамен ГОСТ 18561-73.

Утвержден и введен в действие Постановлением Государственного комитета СССР по стандартам от 16 ноября 1978 г. № 3006

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

СОЕДИНЕНИЯ ТРУБОПРОВОДОВ РЕЗЬБОВЫЕ

КОЛЬЦА НАЖИМНЫЕ

КОНСТРУКЦИЯ

Threaded pipeline connections. Pressing rings. Construction

ГОСТ 23356-78

Группа Г18

ОКП 41 9300

Дата введения 1 января 1980 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Государственным комитетом СССР по стандартам

РАЗРАБОТЧИКИ

Б.В. Максимовский; Г.В. Поляков, канд. техн. наук; Ю.А. Шамшурин

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам от 16.11.78 № 3006

3. ВЗАМЕН ГОСТ 18561-73

Изменение № 2 принято Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 8 от 12.10.95)

За принятие проголосовали:

Наименование государства	Наименование национального органа по стандартизации
Республика Белоруссия	Госстандарт Белоруссии
Республика Казахстан	Госстандарт Республики Казахстан
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Республика Таджикистан	Таджикгосстандарт
Туркменистан	Главная государственная инспекция Туркменистана
Украина	Госстандарт Украины

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 1051-73	3
ГОСТ 7417-75	3
ГОСТ 15763-91 1, 7, 8
ГОСТ 22525-77	7
ГОСТ 25670-83	5
	5. Ограничение срока действия снято по протоколу № 7-95 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11-95)

6. ПЕРЕИЗДАНИЕ (декабрь 1997 г.) с Изменениями № 1, 2, утвержденными в мае 1989 г., августе 1996 г. (ИУС 8-89, 11-96)

1. Настоящий стандарт распространяется на нажимные кольца, применяемые в резьбовых соединениях трубопроводов с врезающимся кольцом для радиального монтажа.

Обязательные требования к качеству продукции, обеспечивающие ее безопасность для жизни, здоровья и охрану окружающей среды, изложены в пп. 2, 4, 5 и 8 настоящего стандарта.

Стандарт может быть использован для сертификации с объемами и методами сертификационных испытаний по ГОСТ 15763.

(Измененная редакция, Изм. № 1, 2).

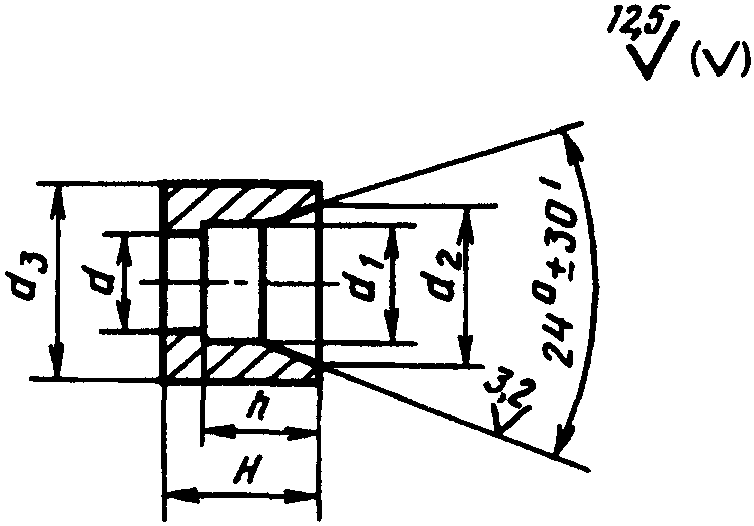

2. Конструкция и основные размеры колец должны соответствовать указанным на чертеже и в таблице.

рис. 1

Размеры в мм

Группа	Номинальный размер (условный проход) DN (Dу)	Наружный диаметр трубы Dн	d	d₁		d2	d3	H	h	Масса 1000 шт., кг
				Номин.	Пред. откл.	Пред. откл.
				Номин.	Пред. откл.	+0,1	h11	+0,2	+0,3
2	12	15	12,5	15	+0,26 +0,15	17,3	20,3	9,0	7,0	16,00
	12	(16)	12,5	16		18,3	22,3	9,5	7,5	16,73
	15	18	15,5	18		20,3	24,3	9,5		18,10
	20	22	19,5	22	+0,29 +0,16	24,3	27,3	10,5		21,86
	25	28	24,5	28	+0,29 +0,16	30,3	33,5	10,5		27,98
	32	(34)	29,5	34	+0,33 +0,17	37,0	42,2	13,5	10,5	79,92
	32	35	30,5	35	+0,33 +0,17	38,0	42,2	13,5	10,5	81,00
	40	42	36,5	42	+0,34 +0,20	45,0	49,2	14,0	11,0	96,49
3	5	10	7,5	10	+0,24 +0,15	12,3	16,3	9,0	7,5	10,57
	6	12	8,5	12	+0,26 +0,15	14,3	18,3	9,0	7,5	12,18
	8	(14)	10,5	14		16,3	20,3	10,0	8,0	16,01
	10	16	12,5	16		18,3	22,3	10,5	8,5	19,08
	12	20	16,5	20	+0,29 +0,16	22,9	27,3	12,5	10,5	32,84
	15	25	20,5	25	+0,29 +0,16	27,9	33,2	15,0	12,0	54,09
	20	30	25,5	30	+0,33 +0,17	33,0	39,2	16,5	13,5	77,13
	25	38	32,5	38	+0,33 +0,17	41,0	49,2	19,0	16,0	125,96

Примечания:

1. Значения, приведенные в скобках, не предпочтительны.

2. Масса указана для справок.

Пример условного обозначения нажимного кольца группы 2 для соединения с наружным диаметром трубы 18 мм:

Кольцо 2-18 ГОСТ 23356-78

(Измененная редакция, Изм. № 1, 2).

3. Нажимное кольцо должно изготовляться из стали 45 по ГОСТ 1051.

Сортамент — прутки 5-го класса точности по ГОСТ 7417.

Допускается применение других марок сталей, если их механические характеристики при рабочей температуре не ниже механических характеристик указанной марки стали.

4. Твердость колец — улучшение до 28...31 HRCэ.

5. Предельные отклонения размеров обрабатываемых поверхностей, не ограниченных допусками, — по среднему классу точности ГОСТ 25670.

6. (Исключен, Изм. № 2).

7. Рекомендуемые значения номинального (условного) давления для каждой группы соединений радиального монтажа с нажимными кольцами — по ГОСТ 15763, приложение 3; примеры сборки — по ГОСТ 22525, приложение 2.

8. Технические требования, приемка, методы испытаний и рекомендации по монтажу — по ГОСТ 15763.

7, 8. (Измененная редакция, Изм. № 2).
