Утвержден
Комитетом стандартов, мер
и измерительных приборов

при Совете Министров СССР

в декабре 1967 года

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ЕДИНАЯ СИСТЕМА КОНСТРУКТОРСКОЙ ДОКУМЕНТАЦИИ

ШРИФТЫ ЧЕРТЕЖНЫЕ

Unified system for design documentation.

Letters for drawings

ГОСТ 2.304-68

Группа Т52

Взамен

ГОСТ 3454-59

Утвержден Комитетом стандартов, мер и измерительных приборов при Совете Министров СССР в декабре 1967 г. Срок введения установлен

с 1 января 1971 года

Переиздание. Июнь 1978 г.

1. Настоящий стандарт устанавливает чертежные шрифты для надписей, наносимых от руки на чертежи и другие технические документы всех отраслей промышленности и строительства.

2. Наклон букв и цифр к основанию строки должен быть около 75°. Наименования, заголовки, обозначения в основной надписи и на поле чертежа допускается писать без наклона (кроме букв греческого алфавита).

Примечание. Для лучшего восприятия формы и размеров букв, цифр и знаков их построение показано:

для шрифтов с наклоном — на сетке с ячейками, имеющими форму параллелограмма с основанием и высотой, равными \frac{h}{7} , и углом при основании около 75°;

для шрифтов без наклона — на сетке с ячейками, имеющими форму квадрата со стороной \frac{h}{7} .

3. Буквы русского алфавита.

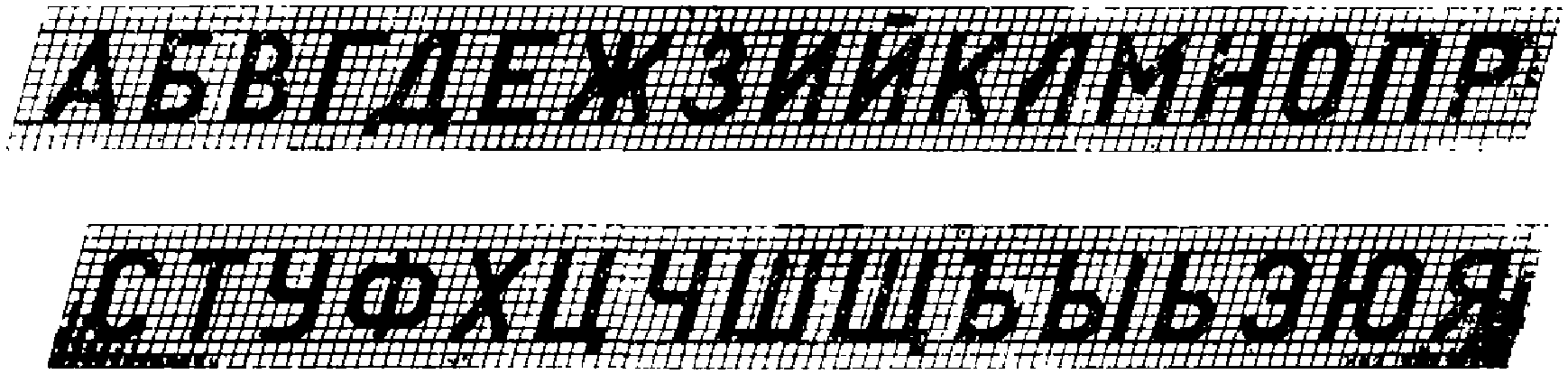

3.1 Основной шрифт с наклоном (черт. 1, 2).

Прописные буквы

рис. 1

Черт. 1

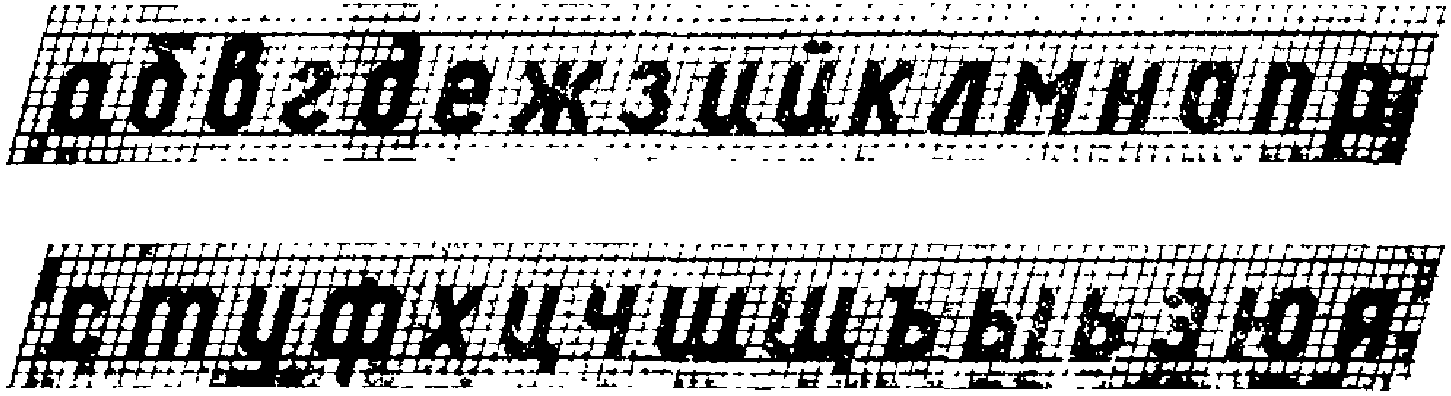

Строчные буквы

рис. 2

Черт. 2

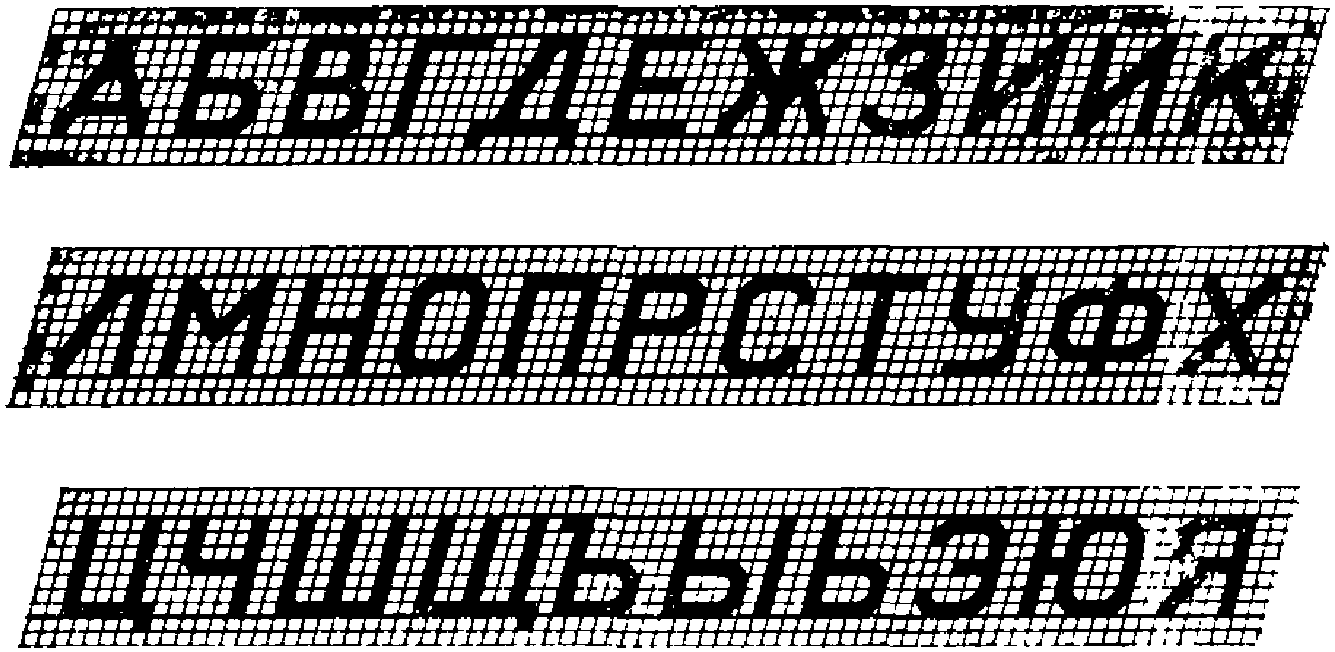

3.2 Широкий шрифт с наклоном (черт. 3, 4).

Прописные буквы

рис. 3

Черт. 3

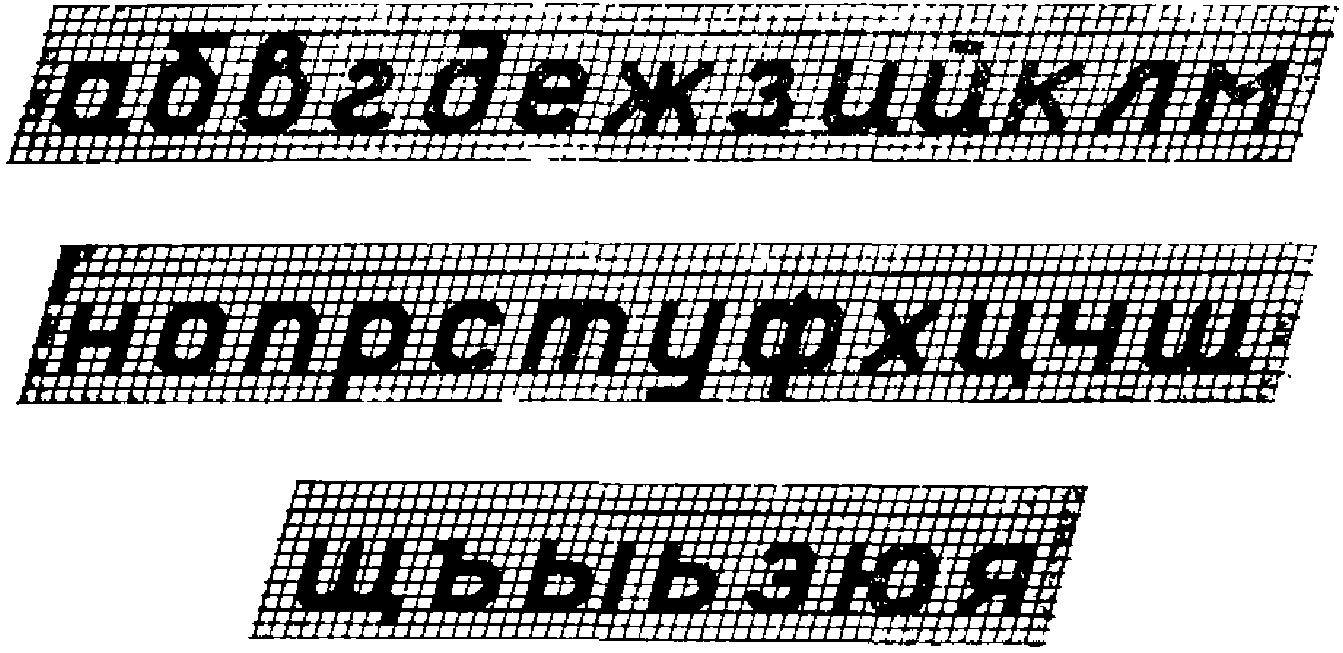

Строчные буквы

рис. 4

Черт. 4

4. Буквы латинского алфавита.

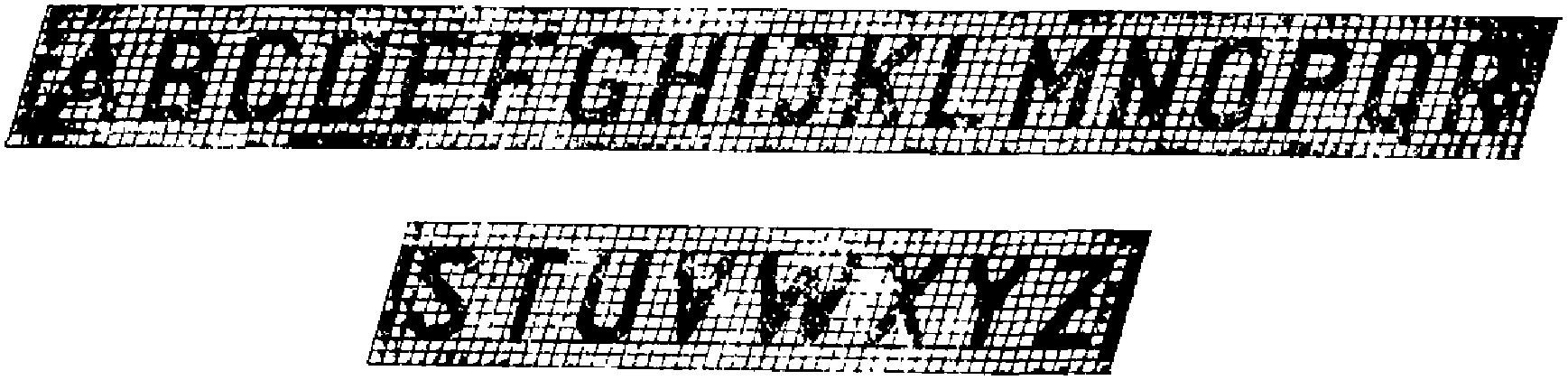

4.1 Основной шрифт с наклоном (черт. 5, 6).

Прописные буквы

рис. 5

Черт. 5

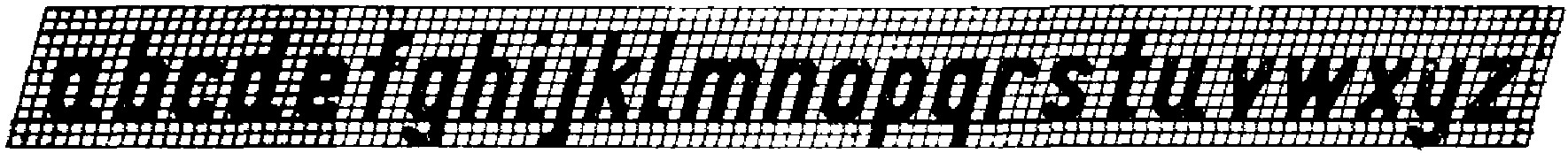

Строчные буквы

рис. 6

Черт. 6

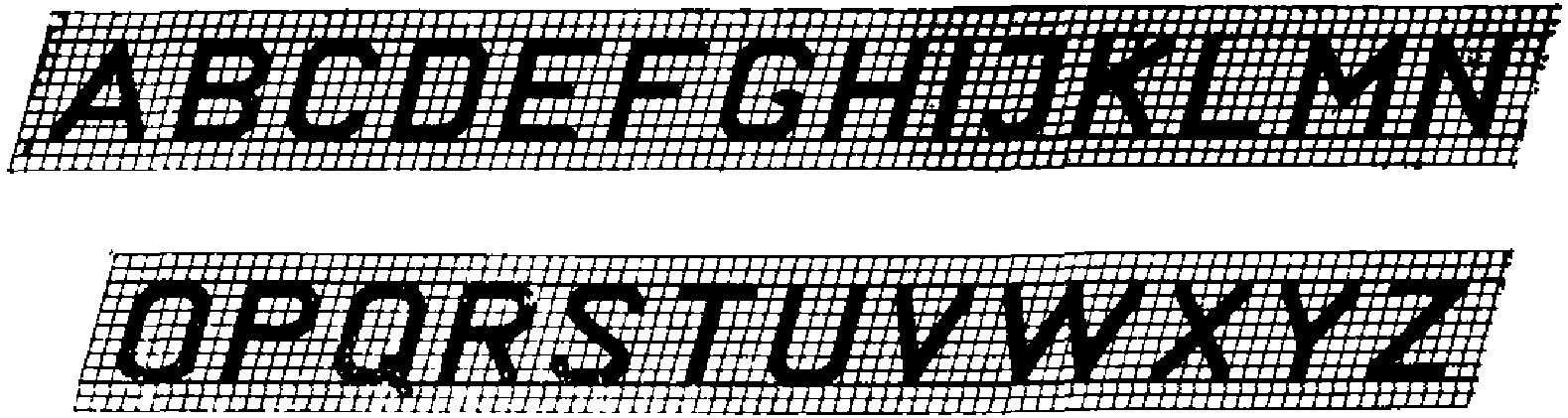

4.2 Широкий шрифт с наклоном (черт. 7, 8).

Прописные буквы

рис. 7

Черт. 7

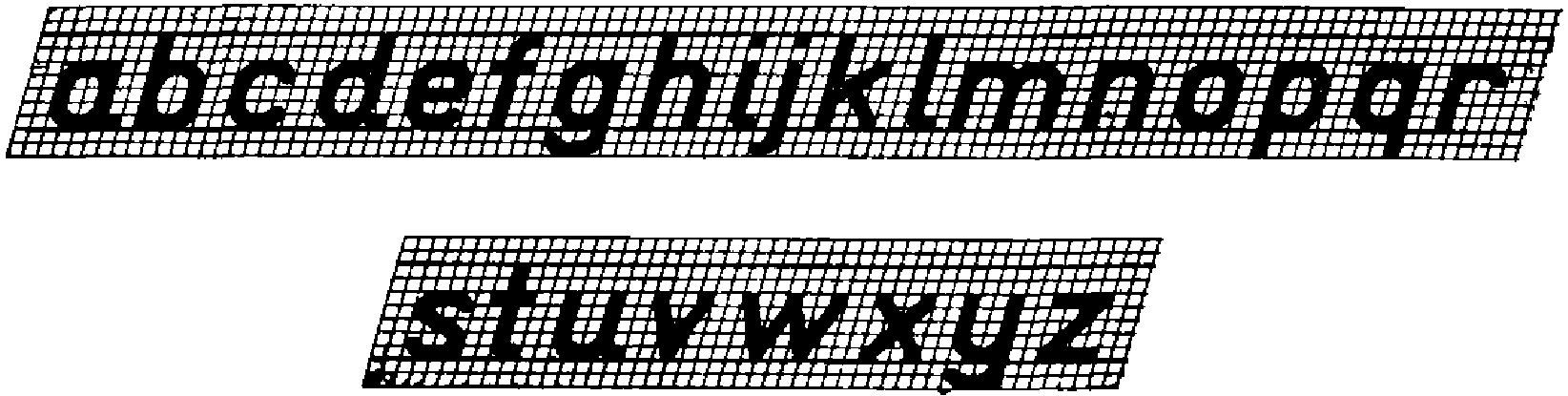

Строчные буквы

рис. 8

Черт. 8

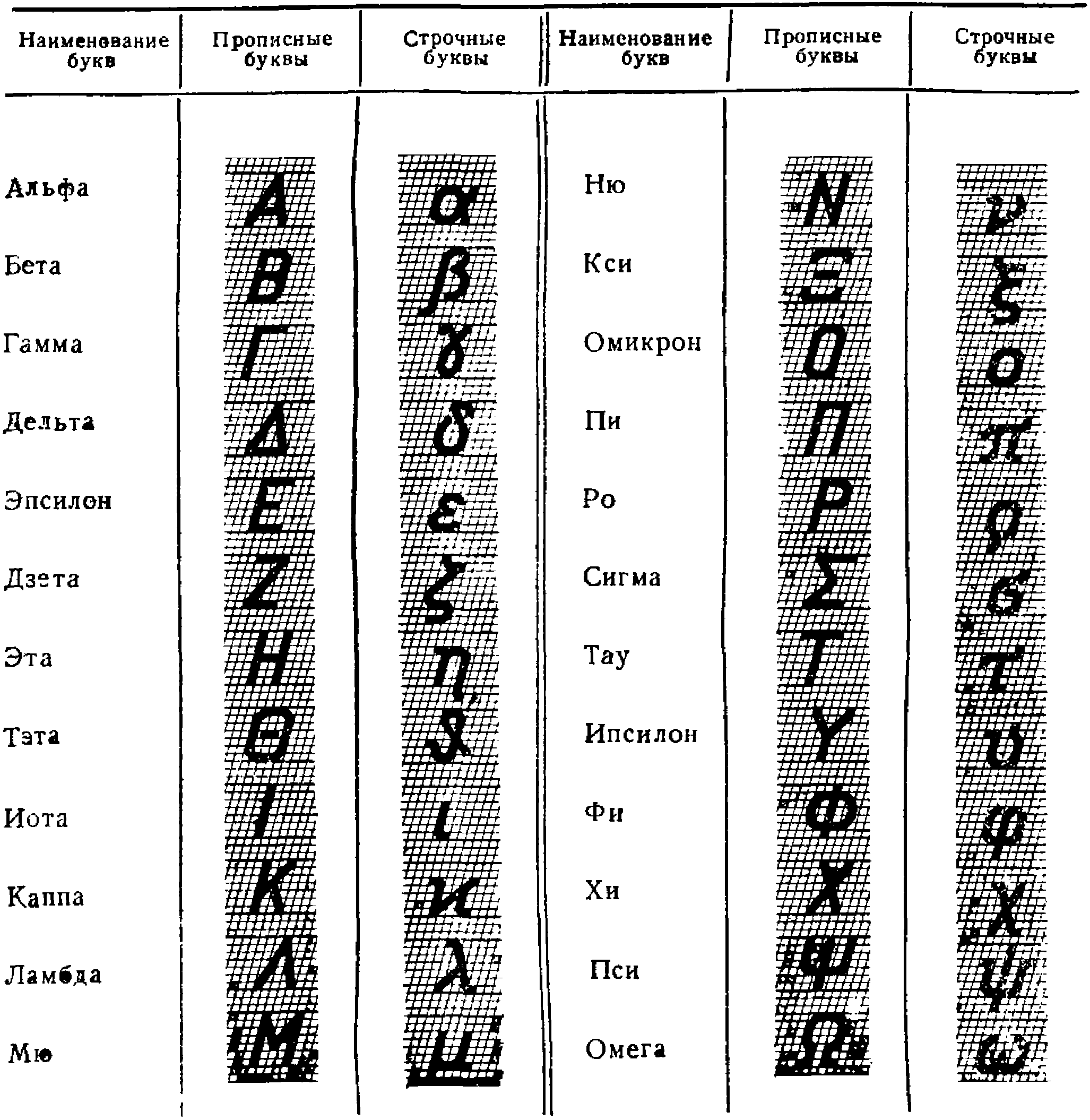

5. Буквы греческого алфавита (табл. 1).

Таблица 1

рис. 9

6. Арабские цифры.

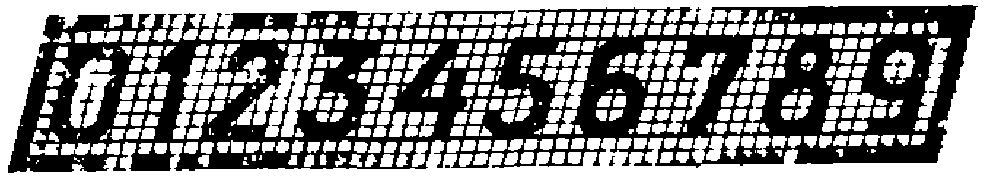

6.1 Основной шрифт с наклоном (черт. 9).

рис. 10

Черт. 9

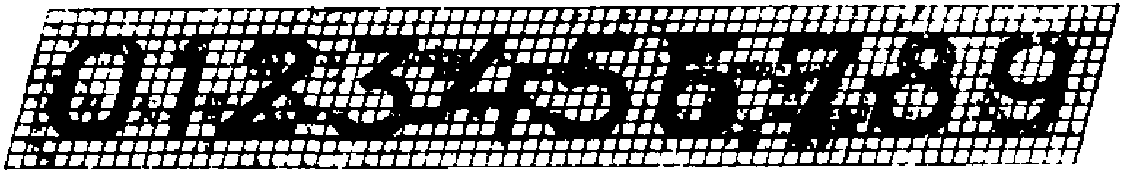

6.2 Широкий шрифт с наклоном (черт. 10).

рис. 11

Черт. 10

7. Римские цифры.

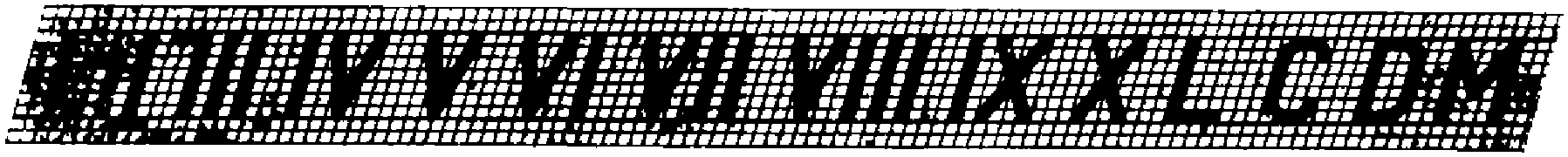

7.1 Основной шрифт с наклоном (черт. 11).

рис. 12

Черт. 11

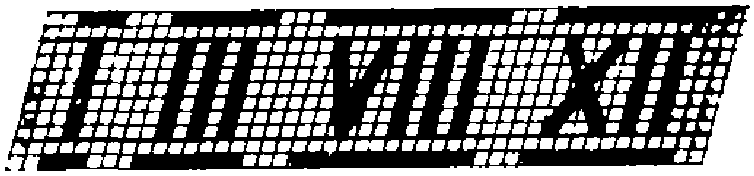

Примечание. Допускается написание цифр, приведенные на черт. 12

рис. 13

Черт. 12

8. Знаки.

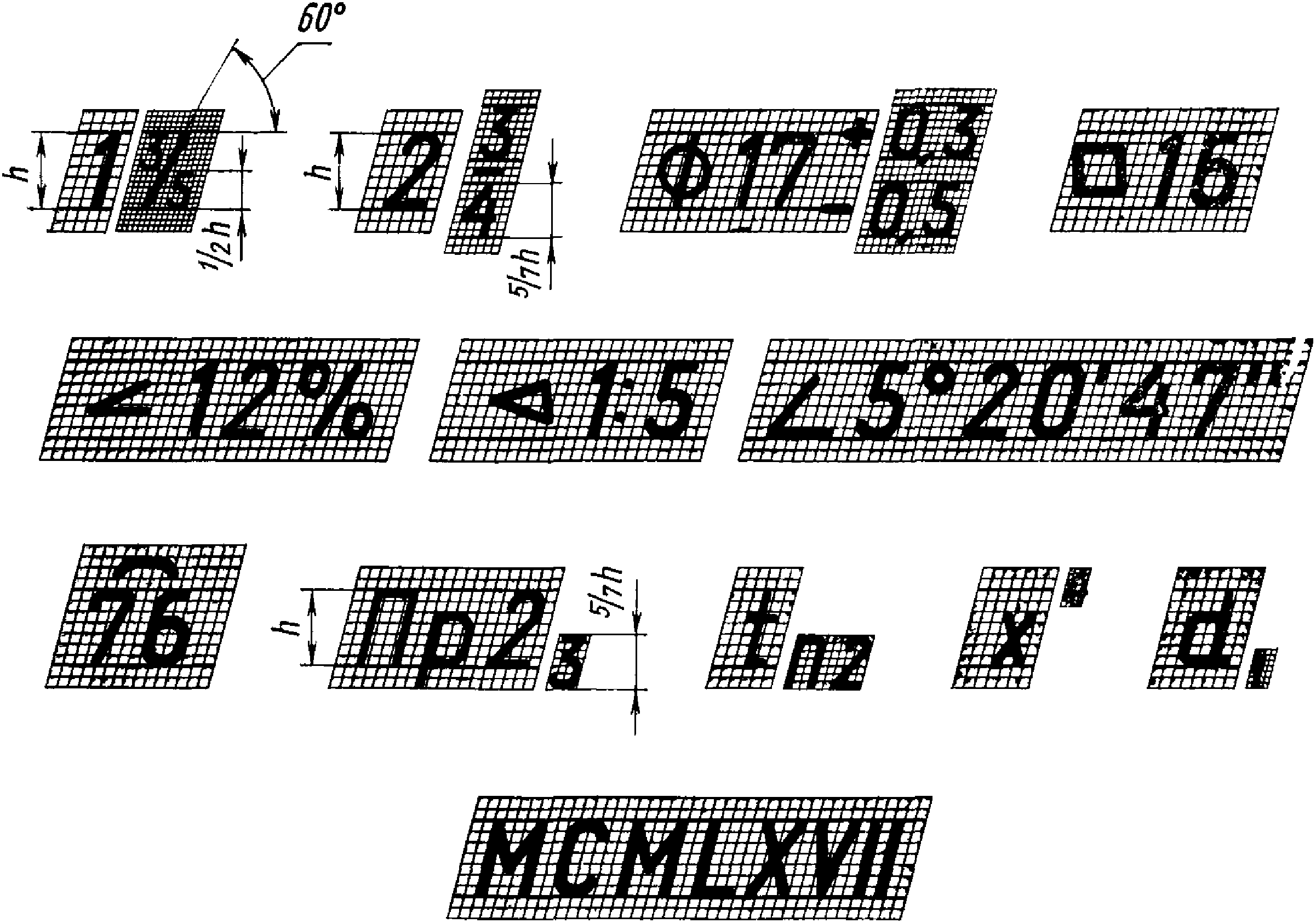

8.1 Знаки с наклоном (табл. 2).

Таблица 2

Значение знака	Обозначение знака	Значение знака	Обозначение знака
Плюс		Равно или больше (не менее)
Минус, тире и черта дроби (переменный по длине)		От ... до
Плюс — минус		От ... до
Умножение		Черта дроби
Умножение		Проценты
Деление, двоеточие		Градусы
Равенство		Минуты
Приблизительно равно		Секунды, кавычки
Меньше		Дуга
Больше		Угол
Равно или меньше (не более)		Уклон
Конусность		Скобки круглые
Диаметр		Скобки квадратные
Квадрат		Скобки фигурные
Номер		Дефис
Точка		Интеграл
Запятая		Знак бесконечности
Точка с запятой		Знак подобия
Вопросительный знак		Радикал
Восклицательный знак		Звездочка

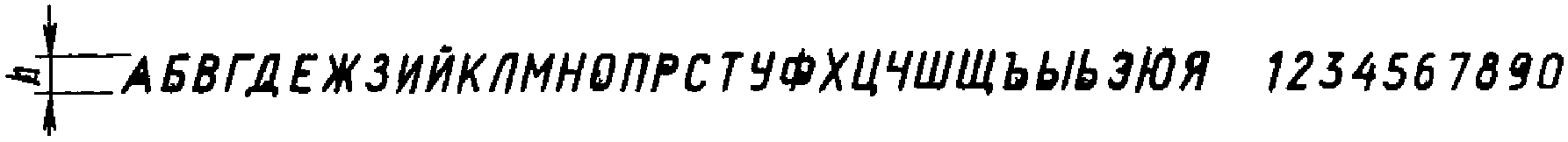

9. Размер шрифта определяется высотой h прописных букв в миллиметрах. Устанавливаются следующие размеры шрифта: 2,5; 3,5; 5; 7; 10; 14; 20; 28; 40. Примеры написания букв и цифр для шрифтов от 2,5 до 14 приведены в табл. 3.

Таблица 3

Размер шрифта	Примеры написания букв и цифр
2,5
3,5
5
7
10
14

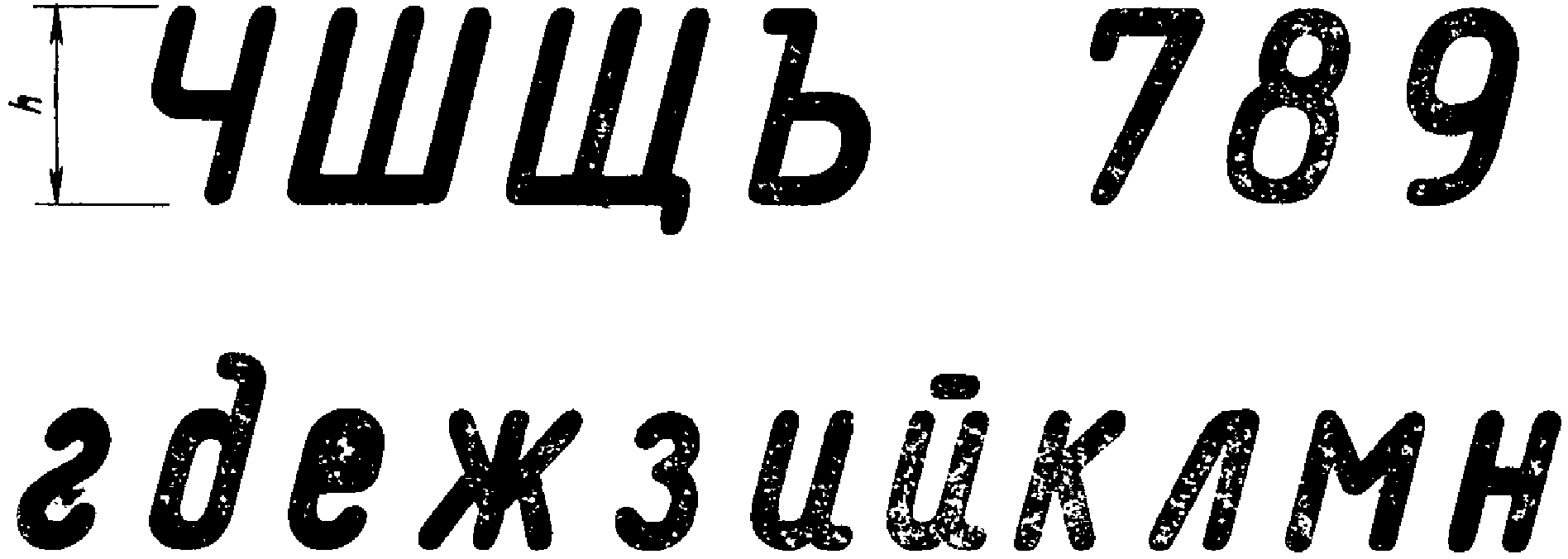

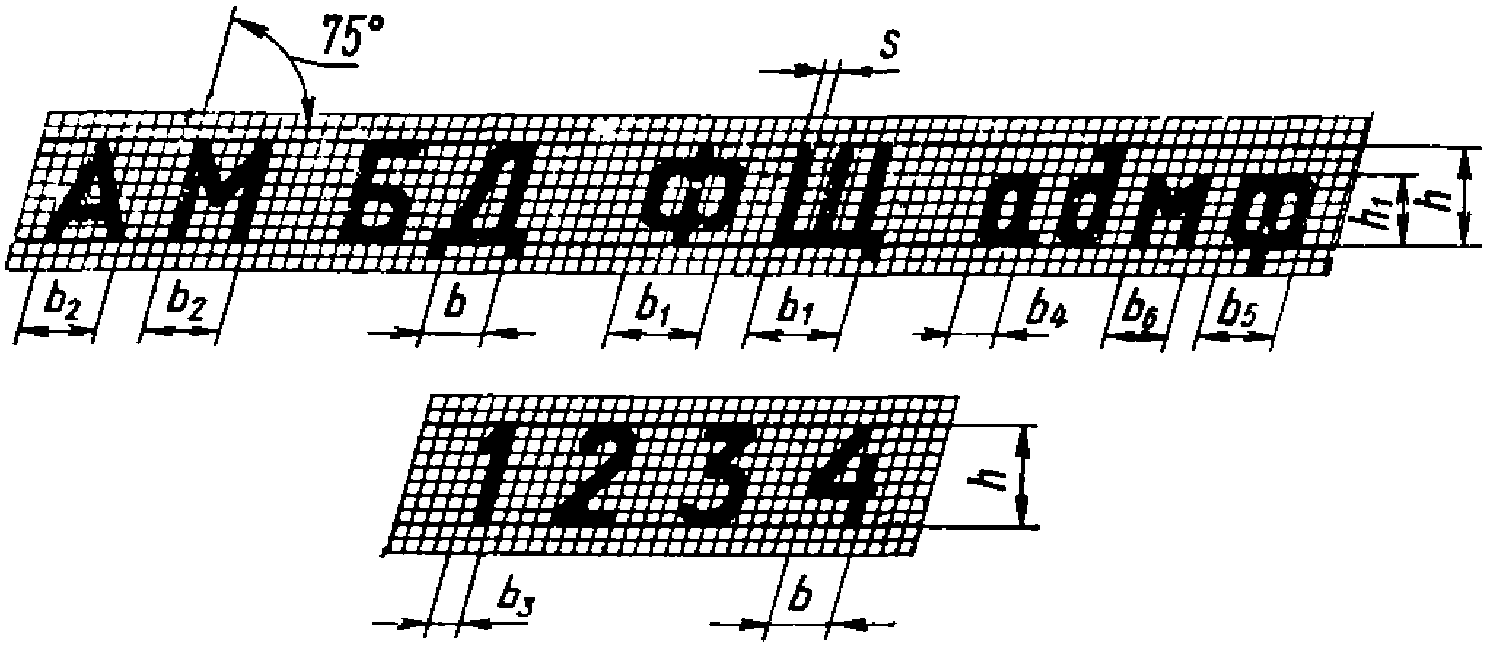

10. Соотношения между высотой h и остальными размерами букв русского алфавита и цифр для шрифтов всех размеров приведены на черт. 13 и в табл. 4.

Черт. 13

Таблица 4

Определяемая величина	Обозначение	Соотношение размеров	Размер шрифта
			2,5	3,5	5	7	10	14
			мм
1. Прописные буквы и цифры:
высота букв и цифр	h	-	2,5	3,5	5	7	10	14
ширина букв и цифр, кроме букв А, Ж, М, Ф, Ш, Щ, Ы, Ю и цифры 1	b	4/7h	1,4	2	2,8	4	5,7	8
то же для широкого шрифта	bш	5/7h	1,8	2,5	3,6	5	7	10
ширина букв Ж, Ф, Ш, Щ, Ы, Ю	b1	6/7h	2,1	3	4,3	6	8,6	12
то же для широкого шрифта	b1ш	h	2,5	3,5	5	7	10	14
ширина букв А, М	b2	5/7h	1,8	2,5	3,6	5	7	10
ширина букв А, М	b2ш	6/7h	2,1	3	4,3	6	8,6	12
широкого шрифта ширина цифры 1	b3	2/7	0,7	1	1,4	2	2,9	4
2. Строчные буквы:
высота букв, кроме букв б, в, д, р, у, ф	h1	5/7h	-	2,5	3,6	5	7	10
высота букв б, в, д, р, у, ф	h	-	-	3,5	5	7	10	14
ширина букв кроме букв ж, м, т, ф, ш, щ, ы, ю	b4	3/7h	-	1,5	2,1	3	4,3	6
то же для широкого шрифта	b4ш	4/7h	-	2	2,8	4	5,7	8
ширина букв ж, т, ф, ш, щ, ы, ю	b5	5/7h	-	2,5	3,6	5	7	10
то же для широкого шрифта	b5ш	6/7h	-	3	4,3	6	8,6	12
ширина буквы м	b6	4/7h	-	2	2,8	4	5,7	8
то же для широкого шрифта	b6ш	5/7h	-	2,5	3,6	5	7	10
3. Толщина линий букв и цифр	s	{}_{7}^{1} \div _{10}^{1}h	0,4 \div 0,25	0,5 \div 0,35	0,7 \div 0,5	1 \div 0,7	1,4 \div 1	2 \div 1,4
4. Высота индексов, показателей степени, предельных отклонений	h2	0,5 \div 0,7h , но не менее 2,5 мм	2,5	2,5	2,5 \div 3,5	3,5 \div 5	5 \div 7	7 \div 10

Примечания:

1. Для всего текста толщина линий должна быть одинакова.

2. Нижние и боковые отростки букв Д, Ц, Щ, Ъ, цифры 4 и верхний знак буквы И должны выполняться за счет промежутков между строками и буквами.

В табл. 4 приведены числовые значения размеров букв и цифр для шрифтов от 2,5 до 14 как наиболее употребительных.

При нанесении букв латинского и греческого алфавитов следует руководствоваться соотношениями между высотой h и остальными размерами букв, принятыми для русского алфавита.

11. Предельные отклонения размеров высоты букв и цифр +/- 0,5 мм.

12. Высота букв и цифр на чертежах, выполненных тушью, должна быть не менее 2,5 мм, а на чертежах, выполненных в карандаше, — не менее 3,5 мм.

13. Расстояния между буквами, словами и строками для шрифтов всех размеров должны примерно соответствовать указанным в табл. 5.

Таблица 5

Определяемая величина	Обозначение	Соотношение размеров	Размер шрифта
			2,5	3,5	5	7	10	14
			мм
1. Расстояния между буквами, цифрами и знаками	A	2/7h	0,7	1	1,4	2	3	4
2. Расстояния между словами и числами	A1	Не менее ширины букв текста
3. Расстояние между основаниями строк	A2	не менее 1,5h	3,8	5,3	7,5	10,5	15	21

Примечания:

1. При кажущемся увеличении промежутков между некоторыми прописными буквами (например, между Г и А — в слове «СТРОГАЛЬНЫЙ», между Т и А — в слове «СТАНОК») эти промежутки уменьшают до размера, равного толщине линий букв.

2. При применении в одном слове прописных и строчных букв допускается написание их одинаковой ширины.

3. В строительной документации при выполнении надписей прописными буквами допускается начальные буквы предложений, а также имен собственных выполнять размером шрифта, соответствующим выбранному, а прочие буквы — следующим меньшим размером шрифта.

Приложение

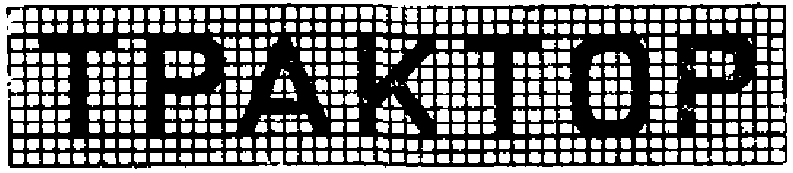

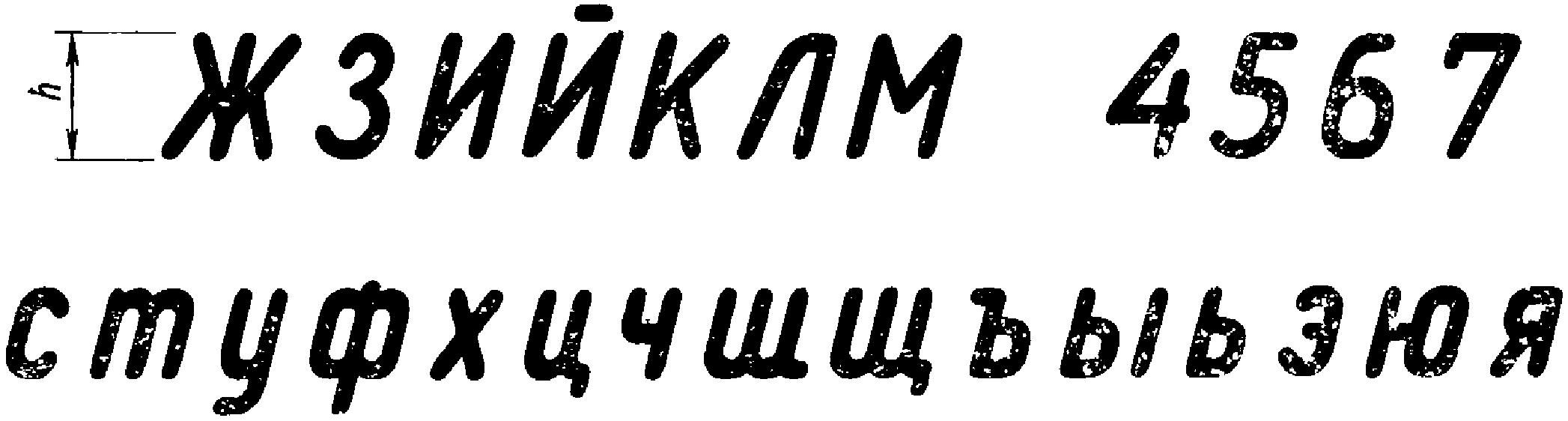

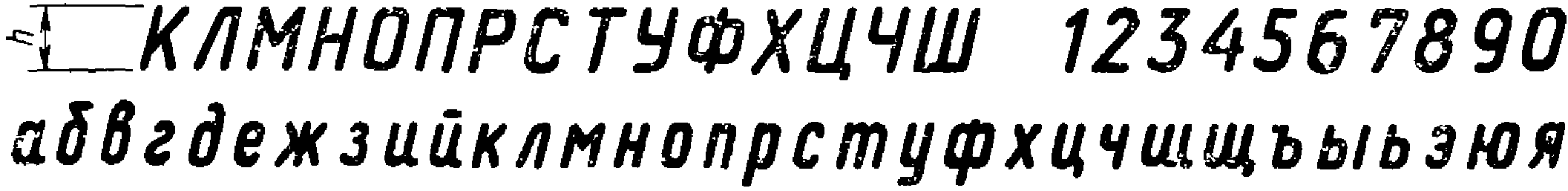

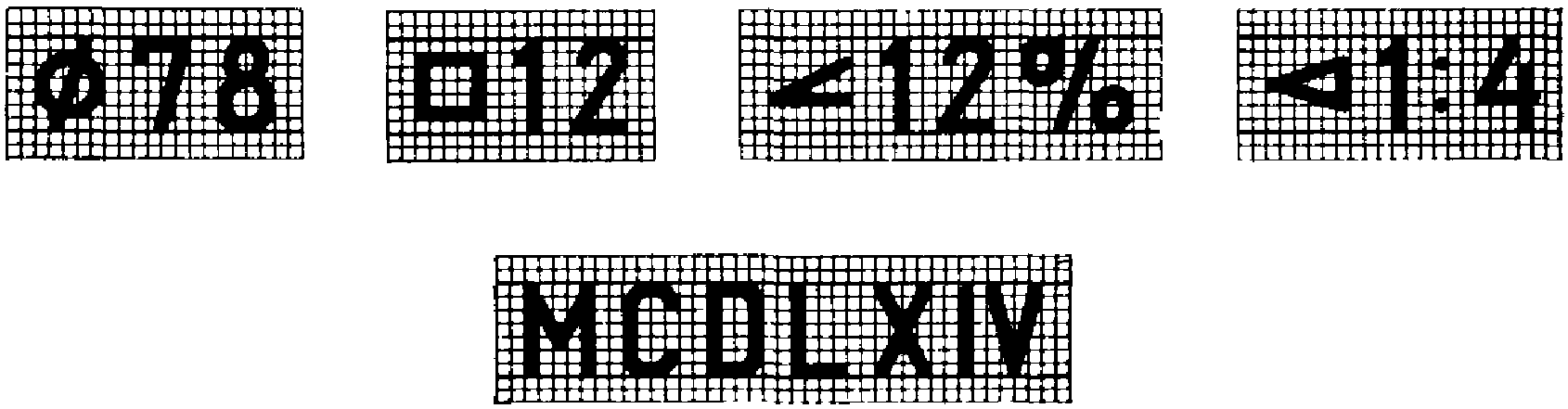

Примеры надписей:

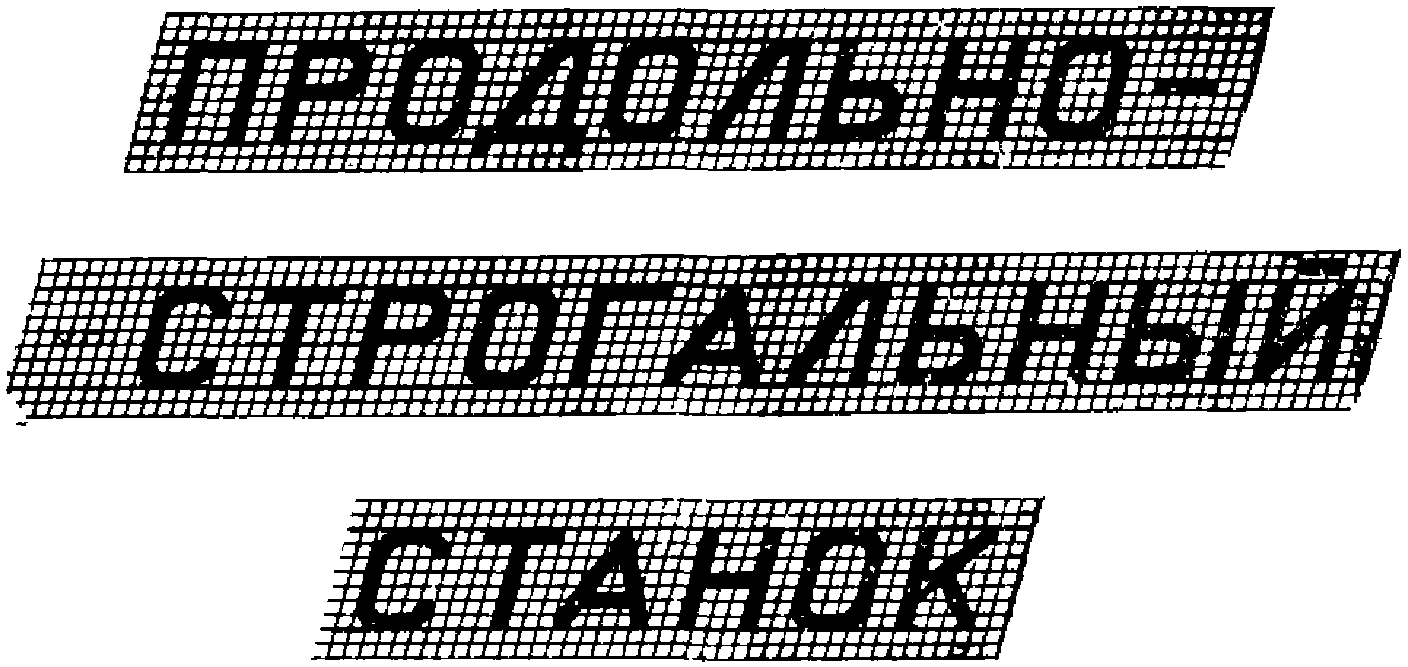

а) буквами с наклоном (черт. 1)

рис. 61
