Введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 16 июня 2016 г. № 645-ст
ФУНКЦИОНАЛЬНЫЕ РАЗМЕРЫ СТУЛЬЕВ
Furniture for children under school age. Functional dimensions of chairs
97.200.30
Дата введения 1 марта 2017 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»
Сведения о стандарте
1 РАЗРАБОТАН Техническим комитетом по стандартизации ТК 135 «Мебель»
2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)
3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 29 марта 2016 г. № 86-П)
4 Настоящий стандарт разработан для обеспечения соблюдения требований технического регламента Таможенного союза ТР ТС 025/2012 «О безопасности мебельной продукции»
5 Приказом Федерального агентства по техническому регулированию и метрологии от 16 июня 2016 г. № 645-ст межгосударственный стандарт ГОСТ 19301.2-2016 введен в действие в качестве национального стандарта Российской Федерации с 1 марта 2017 г.
6 ВЗАМЕН ГОСТ 19301.2-94
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)
1. Область применения
Настоящий стандарт распространяется на детские стулья, предназначенные для использования в дошкольных учреждениях и в быту, и устанавливает их функциональные размеры.
Стандарт не распространяется на игровые и трансформируемые стулья.
Обязательные требования, обеспечивающие безопасность жизни детей, изложены в разделах 2 и 3.
2. Классификация
2.1 Детские стулья изготовляют пяти номеров в соответствии с таблицей 1.
| Номер стула | Средний рост детей | Группа роста |
|---|---|---|
| 00 | 750 | До 850 включ. |
| 0 | 900 | Св. 850 до 1000 включ. |
| 1 | 1050 | Св. 1000 до 1150 включ. |
| 2 | 1200 | Св. 1150 до 1300 включ. |
| 3 | 1350 | Св. 1300 |
2.2 Детские стулья подразделяют на два типа:
3. Размеры

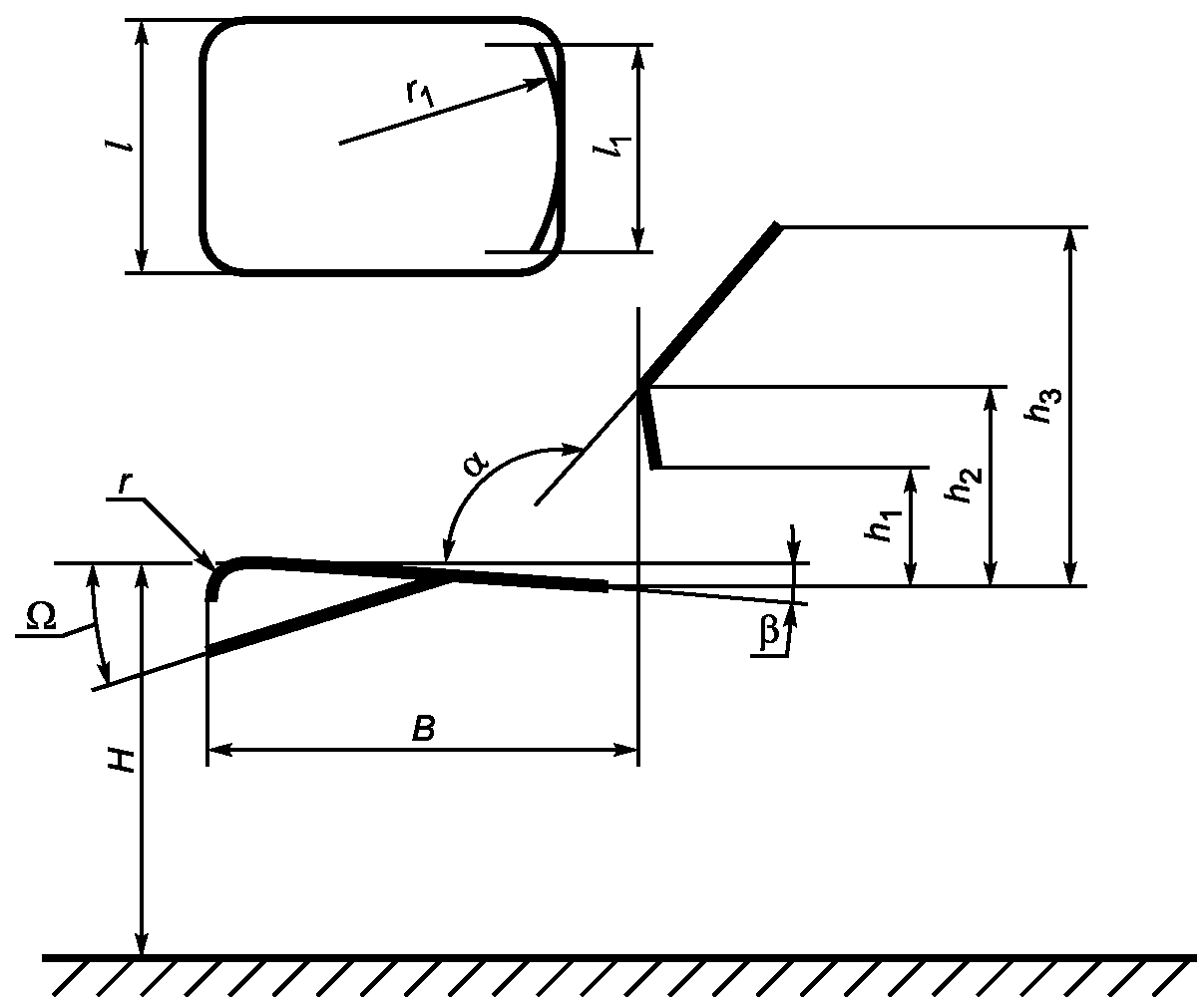

3.1 Функциональные размеры детских стульев должны соответствовать указанным на рисунке 1 и в таблице 2.
| Наименование функционального размера стульев | Значение функционального размера стульев номеров | ||||
| 00 | 0 | 1 | 2 | 3 | |
| 1 Высота сиденья H <1> | 180 | 220 | 260 | 300 | 340 |
| 2 Ширина сиденья L, не менее | 210 | 230 | 250 | 270 | 290 |
| 3 Эффективная глубина сиденья B <2>, не менее | 200 | 230 | 260 | 290 | 330 |
| 4 Высота нижнего края спинки над сиденьем h1, не более | 90 | 100 | 120 | 130 | 150 |
| 5 Высота верхнего края спинки над сиденьем h3, не более | 190 | 220 | 250 | 280 | 310 |
| 6 Высота линии перегиба спинки h2, не более | 130 | 140 | 160 | 170 | 190 |
| 7 Ширина спинки l1, не менее | 180 | 200 | 240 | 240 | 250 |
| 8 Радиус изгиба переднего края сиденья r <3> | 20 — 50 | ||||
| 9 Угол наклона сиденья \beta <4> | 0° — 4° | ||||
| 10 Угол наклона спинки \alpha | 95° — 130° | ||||
| 11 Радиус спинки в плане r1, не менее | 300 | ||||
| <1> Для стульев, регулируемых по высоте, допускается отклонение от размеров стула по высоте (H +/- 10) мм. <2> Эффективная глубина сиденья измеряется от передней кромки сиденья до вертикали, проходящей через точку перегиба спинки. <3> Отсутствует при наличии наклона \alpha передней половины сиденья. <4> Допускается наклон передней половины сиденья на угол \Omega от +4° до +8°. Примечание — Допускается непрофилированная спинка. | |||||
3.2 Углубление поверхности сиденья должно быть не менее 10 мм и должно занимать задние 2/3 минимальной глубины сиденья. Самая глубокая часть должна приходиться на точку, расположенную от передней кромки сиденья на 3/4 минимальной глубины. Допускается непрофилированное сиденье с наклоном 3° в сторону спинки.
3.3 Расстояние от пола до передней царги или подножки должно быть не менее 0,75 высоты сиденья стула.
3.4 Высота сиденья H стульев типа II номеров 1 — 3 должна регулироваться; ширина сиденья L1 и ширина спинки l1 должны соответствовать нормам, указанным в таблице 1 для стульев номера 3. Эффективная глубина сиденья B должна регулироваться соответственно выставляемой группе роста по высоте сиденья H.
