ГОСТ 19115-91. Государственный стандарт Союза ССР. Шайбы пружинные путевые. Технические условия
(утв. и введен в действие Постановлением Госстандарта СССР от 09.07.1991 № 1231)
Примечание
Отдельные положения данного документа включены в Перечень стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности высокоскоростного железнодорожного транспорта», Перечень стандартов, содержащих правила и методы исследований (испытаний) измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности высокоскоростного железнодорожного транспорта» и осуществления оценки соответствия объектов технического регулирования, Перечень стандартов, в результате применения которых на добровольной основе обеспечивается соблюдение требований технического регламента Таможенного союза «О безопасности инфраструктуры железнодорожного транспорта», и Перечень стандартов, содержащих правила и методы исследований (испытаний) измерений, в том числе правила отбора образцов, необходимые для применения и исполнения требований технического регламента Таможенного союза «О безопасности инфраструктуры железнодорожного транспорта» и осуществления оценки соответствия объектов технического регулирования (Решение Комиссии Таможенного союза от 15.07.2011 № 710). С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 01.07.1992. Взамен ГОСТ 19115-73.
от 9 июля 1991 г. № 1231
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством путей сообщения, Министерством металлургии СССР
Л.П. Строк, канд. техн. наук; В.Д. Черников; В.Г. Терешина; В.Ф. Афанасьев; А.К. Гучков; В.И. Гришина.
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Комитета стандартизации и метрологии СССР от 09.07.91 № 1231
3. Периодичность проверки — 4 года
5. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер пункта |
|---|---|
| ГОСТ 6402-70 | 2.1, 4 |
| ГОСТ 11850-72 | 2.2 |
| ГОСТ 14959-79 | 2.2 |
| ГОСТ 17769-83 | 3 |
| ГОСТ 18160-72 | 2.6 |
Настоящий стандарт распространяется на одновитковые пружинные шайбы класса точности C, применяемые в конструкциях верхнего строения пути железных дорог.
Требования настоящего стандарта являются обязательными, кроме пункта 2.3.
1. КОНСТРУКЦИЯ И РАЗМЕРЫ

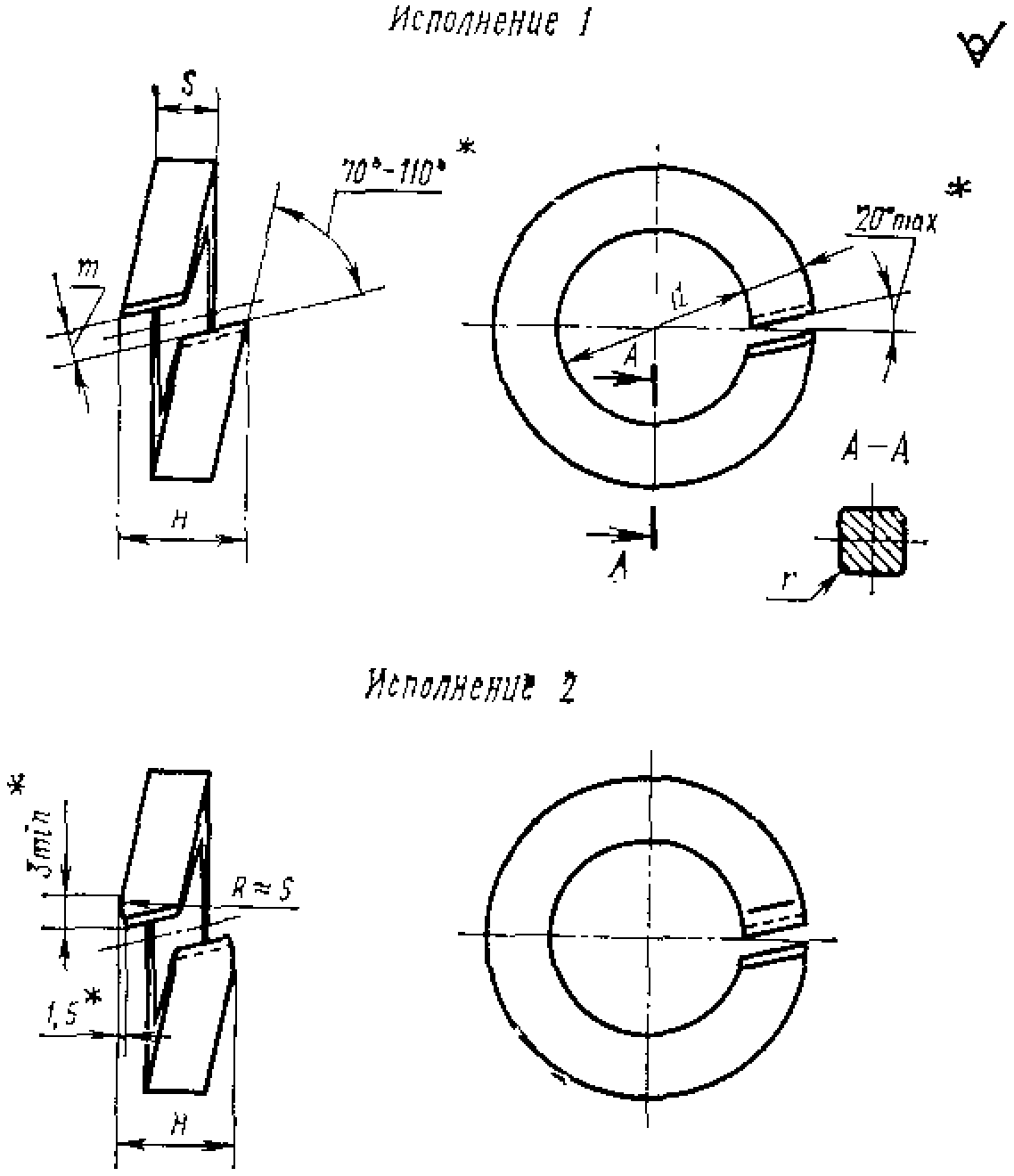

1.1. Конструкция и размеры пружинных шайб должны соответствовать указанным на чертеже и в таблице.
<*> Размеры обеспечиваются инструментом
Обозначения на чертеже: d — диаметр шайбы; s — толщина шайбы; b — ширина шайбы
Пример условного обозначения пружинной шайбы исполнения 1 для болта диаметром 22 мм, из стали марки 65Г, без защитного покрытия:
Шайбы исполнения 2 изготавливаются по согласованию между изготовителем и потребителем.
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1 Основные технические требования — по ГОСТ 6402.
2.2. Пружинные шайбы должны изготовляться из проволоки по ГОСТ 11850, из стали марок 65 Г, 60С2А или других марок стали с механическими свойствами не ниже чем у стали марки 65 Г до ГОСТ 14959. В случае применения стали марки 60С2А или других сталей, марка стали указывается в условном обозначении.
2.3. По требованию потребителя каждая шайба после термической обработки должна быть подвергнута трехкратному обжатию до плоского состояния.
2.4. При контрольной проверке пружинящих свойств после сжатия шайб до плоского состояния в течение 24 ч уменьшение размера H не должно превышать 0,8 мм.
2.5 Теоретическая масса шайб указана в приложении.
2.6. Временная противокоррозионная защита, упаковка шайб и маркировка тары — по ГОСТ 18160.
3. ПРИЕМКА
Правила приемки — по ГОСТ 17769 для изделий класса точности C.
Объем партии от 10001 до 35000 шт.
4. МЕТОДЫ КОНТРОЛЯ
Методы контроля — по ГОСТ 6402, исключая проверку вязкости.
5. ТРАНСПОРТИРОВАНИЕ
Транспортирование шайб производится любым видом транспорта в соответствии с правилами перевозки, действующими на данном виде транспорта.
| Номинальные диаметры резьбы болта, мм | Теоретическая масса 1000 шайб, кг |
|---|---|
| 22 | 49,1 |
| 24 | 67,9 |
| 27 | 93,4 |
| УДК 621.882.4:625.143.54:006.354 |
|---|
