Утвержден и введен в действие Постановлением Государственного комитета стандартов

Совета Министров СССР
от 6 сентября 1972 г. № 1693

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РАЗВЕРТКИ КОТЕЛЬНЫЕ МАШИННЫЕ

РАЗМЕРЫ

Machine bridge reamers. Dimensions

ГОСТ 18121-72

Группа Г23

ОКП 39 1761

Дата введения 1 января 1974 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности

РАЗРАБОТЧИКИ

Ю.В. Цвис, В.М. Пудов, Л.А. Серебрянникова

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 06.09.72 № 1693

Изменение № 1 принято Межгосударственным Советом по стандартизации, метрологии и сертификации 15.04.94 (отчет Технического секретариата № 2)

За принятие проголосовали:

Наименование государства	Наименование национального органа по стандартизации
Республика Белоруссия	Госстандарт Белоруссии
Республика Казахстан	Госстандарт Республики Казахстан
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Туркменистан	Главная государственная инспекция Туркменистана
Республика Узбекистан	Узгосстандарт
Украина	Госстандарт Украины

3. Срок проверки — 1999 г., периодичность проверки — 5 лет

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка	Номер пункта
ГОСТ 2848-75	3
ГОСТ 14034-74	4
ГОСТ 25557-82 3
	5. Снято ограничение срока действия Постановлением Госстандарта от 29.11.83 № 5598

6. ПЕРЕИЗДАНИЕ (март 1998 г.) с Изменением № 1, утвержденным в сентябре 1995 г. (ИУС 12-95)

1. Настоящий стандарт распространяется на машинные котельные развертки с левыми винтовыми канавками, конической заборной частью и коническим хвостовиком, предназначенные для обработки отверстий под заклепки в котельных листах, а также для корабельных и мостовых работ.

Требования стандарта являются обязательными, кроме приложений 1 и 3.

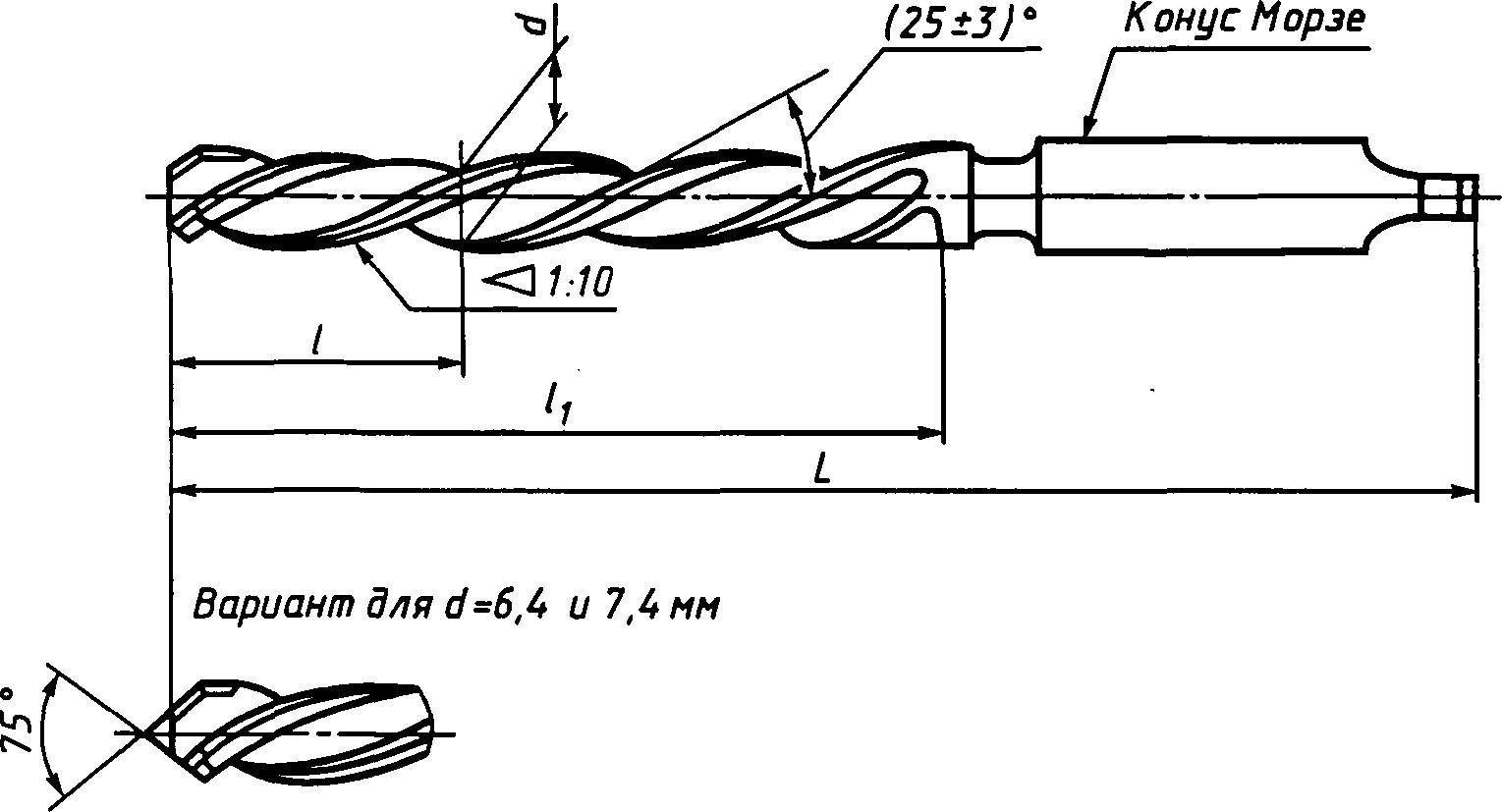

2. Конструкция и основные размеры разверток должны соответствовать указанным на чертеже и в таблице.

Информационные данные

Размеры в мм

Обозначение	Применяемость	d	L	l	l₁	Конус Морзе N
2363-0961		6,4	155	30	75	1
2363-0962		7,4	160	32	80
2363-0963		8,4	165	34	80
2363-0964		11,0	180	40	100
2363-0965		13,0	200	42	105	2
2363-0966		15,0	220	50	125
2363-0967		17,0	230	54	135
2363-0968		19,0	260	58	140	3
2363-0969		21,0	270	62	150
2363-0970		23,0	280	66	160
2363-0971		25,0	295	72	175
2363-0972		28,0	310	78	190
2363-0973		31,0	325	84	205
2363-0974		34,0	365	88	220	4
2363-0975		37,0	365	88	220
2363-0976		40,0	375	92	230

Пример условного обозначения котельной машинной развертки диаметром d = 13 мм:

Развертка 2363-0965 ГОСТ 18121-72

1, 2. (Измененная редакция, Изм. № 1).

3. Размеры конусов Морзе — по ГОСТ 25557.

Допуски конусов Морзе 5-й степени точности — по ГОСТ 2848.

4. Центровые отверстия — форма B или R по ГОСТ 14034.

5. Элементы конструкции и геометрические параметры разверток указаны в приложении 1.

6. Размеры разверток по ИСО 2238-72 приведены в приложении 2.

(Введен дополнительно, Изм. № 1).

Приложение 1

Рекомендуемое

ЭЛЕМЕНТЫ КОНСТРУКЦИЙ И ГЕОМЕТРИЧЕСКИЕ ПАРАМЕТРЫ РАЗВЕРТОК

1. Элементы конструкций и геометрические параметры разверток указаны на черт. 1 и в табл. 1.

Информационные данные

Черт. 1

<*> Размеры для справок.

Примечание. Заточку производить на глубину 2/3h.

Таблица 1

Размеры в мм

d h10	d1		d2	d3	l	l1	f	f1	F	h	c	c1	2\beta
d h10	Номин.	Пред. откл.	d2	d3	l	l1	f	f1	F	h	c	c1	2\beta
6,4	3,4	+0,04 -0,08	4,5	2,20	30	10	1,2	0,6	1,2	1,8	1,0	0,10	1°9'
7,4	4,2		5,5	3,16	32	10			1,3	1,8		0,15	1°9'
8,4	5,0		7,7	3,61	34	12			1,5	2,0			1°20'
11,0	7,0	+0,05 -0,09	10,3	4,20	40		1,3	0,8	1,8	2,7			2°
13,0	8,8		12,2	4,80	42		1,3	0,9	2,1	3,0			3°
15,0	10,0		14,2	5,38	50		1,5	1,0	2,5	3,5	1,6	0,20
17,0	11,6	+0,06 -0,11	16,2	6,17	54		1,5	1,1	3,0	4,0
19,0	13,2		18,0	6,96	58		1,8	1,5	3,5	4,5
21,0	14,8		20,0	7,75	62	15			3,5	5,0
23,0	16,4		22,0	8,54	66				3,8	5,5
25,0	17,8		23,0	9,22	72		2,0	1,7	4,2	6,0
28,0	20,2	+0,02 -0,14		11,31	78		2,5	2,0	4,8	6,0		0,30
31,0	22,6			11,60	84		2,5	2,1	5,5	7,5
34,0	25,2		31,0	12,85	88	17	2,8	2,5	5,8	7,5			4°
37,0	28,2		34,0	14,85	88				6,5	8,0
40,0	30,8		37,0	17,57	92				7,0	8,0

Примечание. На задней поверхности зубьев заборного конуса допускается ленточка шириной не более 0,05 мм.

2. Шаг зубьев равномерный.

3. Обратная конусность калибрующей части развертки должна быть 0,1 — 0,15 мм на длине 100 мм.

4. Сердцевина развертки утолщается под углом 2\beta на длине конуса l.

5. Шаблоны на профиль фрез для обработки канавок котельных разверток исполнения 1 указаны на черт. 2 и в табл. 2.

Информационные данные

Черт. 2

Таблица 2

Размеры в мм

d	d1	a	r +/- 0,1	R +/- 0,1	\alpha -15'	h	l
развертки		a	r +/- 0,1	R +/- 0,1	\alpha -15'	h	l
5,5 — 23	3 — 15	4,85	0,5	25,5	30°	27,9	20,8
24 — 30	16 — 20	4,7	1,0	28,7	23°30'	32,0	22,1
31 — 38	21 — 25	5,2	1,5	31,8	24°	35,3	24,3

Приложение 1. (Измененная редакция, Изм. № 1)

Приложение 2
Обязательное

ОСНОВНЫЕ РАЗМЕРЫ КОТЕЛЬНЫХ РАЗВЕРТОК ПО ИСО 2238-72

Основные размеры котельных разверток должны соответствовать указанным на черт. 2 и в табл. 2.

Информационные данные

Черт. 2

Таблица 2

Размеры в мм

Диапазон диаметров d		L	l	l1	Конус Морзе
от	до	L	l	l1	Конус Морзе
6,0	6,7	151	75	30	1
6,7	7,5	156	80	32
7,5	8,5	161	85	34
8,5	9,5	166	90	36
9,5	10,6	171	95	38
10,6	11,8	176	100	40
11,8	13,2	199	105	42	2
13,2	14,0	209	115	46
14,0	15,0	219	125	50
15,0	16,0	229	135	54
16,0	17,0	251	135	54	3
17,0	19,0	261	145	58
19,0	21,2	271	155	62
21,2	23,6	281	165	66
23,6	26,5	296	180	72
26,5	30,0	311	195	78
30,0	31,5	326	210	84
31,5	33,5	354	210	84	4
33,5	37,5	364	220	88
37,5	42,5	374	230	92
42,5	47,5	384	240	96
47,5	50,8	394	250	100

Примечания:

1. Входной конус

Входной конус развертки равен 1:10, что соответствует углу 5°45'.

2. Выбор длин L и l.

Длины L и l для определенного диапазона диаметров изменяются между минимальным и максимальным значениями и соответствуют числам, указанным для ближайшего наименьшего и наибольшего значений в одном диапазоне (общая длина увеличивается или уменьшается за счет разности длин обоих конусов, если конус, соответствующий одному из двух смежных диапазонов, больше или меньше рассматриваемого конуса).

Пример. Для диаметра развертки d = 13 мм длина l изменяется между 100 мм и 115 мм от номинальной величины 105 мм, а длина L — между 176 мм и 209 мм от номинальной величины 199 мм.

3. Выбор диаметра d.

Диаметры d разверток следует выбирать по следующему принципу:

для заклепок диаметром менее 10 мм диаметр развертки равен диаметру заклепки плюс 0,4 мм;
для заклепок диаметром 10 мм и более диаметр развертки равен диаметру заклепки плюс 1 мм.

Допуск на диаметр d: k11.

4. Рекомендуемые диаметры разверток указаны в приложении 3.

ПРИЛОЖЕНИЕ 3
Рекомендуемое

РЕКОМЕНДУЕМЫЕ ДИАМЕТРЫ КОТЕЛЬНЫХ РАЗВЕРТОК

В качестве основных диаметров котельных разверток применяют следующие:

6,4; (7,4); 8,4; 11; 13; (15); 17; (19); 21; (23); 25; (28); 31; (34); 37; (40) мм.

Примечание. Размеры, указанные в скобках, применять не рекомендуется.

Приложения 2, 3. (Введены дополнительно, Изм. № 1).
