ГОСТ 18121-2017 (ISO 2238:2011). Межгосударственный стандарт. Развертки котельные. Размеры

(введен в действие Приказом Росстандарта от 28.09.2017 № 1258-ст)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 18121-72"]:::rst
  click n0 "https://bukva.ai/docs/standart-gost-18121-72" "ГОСТ 18121-72. Государственный стандарт Союза ССР. Развертки котельные машинные. Размеры (утв. и введен в действие Постановлением Госстандарта СССР от 06.09.1972 N 1693)"
  n1["ГОСТ 18121-2017"]:::doc
  click n1 "https://bukva.ai/docs/standart-gost-18121-2017" "ГОСТ 18121-2017. Межгосударственный стандарт. Развертки котельные. Размеры (введен в действие Приказом Росстандарта от 28.09.2017 N 1258-ст)"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

Bridge reamers. Dimensions

MOD)

Дата введения 1 января 2019 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 ПОДГОТОВЛЕН Открытым акционерным обществом «ВНИИИНСТРУМЕНТ» (ОАО «ВНИИИНСТРУМЕНТ») на основе собственного перевода на русский язык англоязычной версии стандарта, указанного в пункте 5

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 95 «Инструмент»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 14 июля 2017 г. № 101-П)

4 Приказом Федерального агентства по техническому регулированию и метрологии от 28 сентября 2017 г. № 1258-ст межгосударственный стандарт ГОСТ 18121-2017 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2019 г.

5 Настоящий стандарт является модифицированным по отношению к международному стандарту ISO 2238:2011 «Развертки котельные машинные» («Machine bridge reamers», MOD). При этом потребности национальных экономик стран, указанных выше, и особенности межгосударственной стандартизации учтены в дополнительных пунктах, которые выделены путем заключения в рамки из тонких линий или полужирным курсивом, а информация с объяснением причин включения этих положений приведена в дополнительном приложении ДА.

Международный стандарт разработан техническим комитетом по стандартизации ISO/TC 29 «Инструмент», подкомитетом SC 2 «Высокоскоростной режущий стальной инструмент и соответствующая оснастка» Международной организации по стандартизации (ISO).

Сопоставление структуры настоящего стандарта со структурой примененного в нем международного стандарта приведено в дополнительном приложении ДБ.

Сведения о соответствии ссылочных межгосударственных стандартов международным стандартам, использованным в качестве ссылочных в примененном международном стандарте, приведены в дополнительном приложении ДВ

6 ВЗАМЕН ГОСТ 18121-72

Информация об изменениях к настоящему стандарту публикуется в ежегодном (по состоянию на 1 января текущего года) информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1. Область применения

Настоящий стандарт распространяется на машинные котельные развертки, предназначенные для обработки отверстий под заклепки в котельных листах, а также для корабельных и мостовых работ.

Развертки предусмотрены с левыми винтовыми канавками с конической заборной частью l. Развертки с правыми винтовыми канавками — по заказу.

2. Нормативные ссылки

ГОСТ 2848-75 Конусы инструментов. Допуски. Методы и средства контроля

Примечание — При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

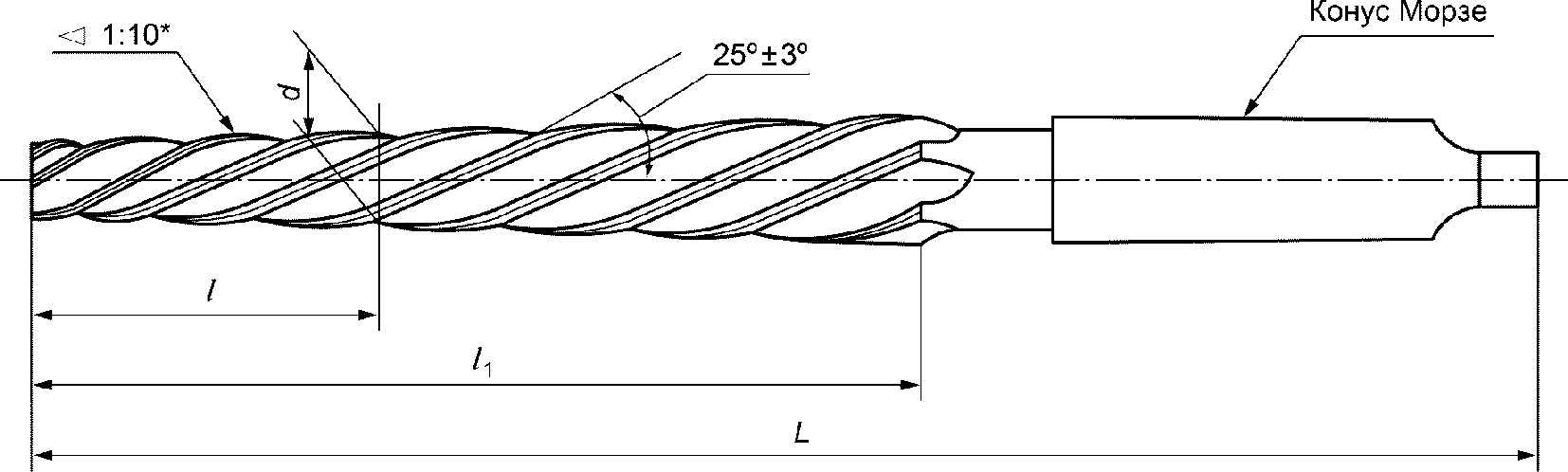

3. Размеры

Примечания

1 Выбор длин L и l1.

Длины L и l1 для определенного диапазона диаметров изменяются между минимальным и максимальным значениями и соответствуют числам, указанным для ближайшего наименьшего и наибольшего значений в одном диапазоне (общая длина увеличивается или уменьшается за счет разности длин обоих конусов, если конус, соответствующий одному из двух смежных диапазонов, больше или меньше рассматриваемого конуса).

Пример. Для диаметра развертки d = 13 мм длина l₁ изменяется между 100 мм и 115 мм от номинальной величины 105 мм, а длина L — между 176 мм и 209 мм от номинальной величины 199 мм.

2 Выбор диаметра d.

Диаметры d разверток следует выбирать по следующему принципу:

- для заклепок диаметром менее 10 мм диаметр развертки равен диаметру заклепки плюс 0,4 мм;

- для заклепок диаметром 10 мм и более диаметр развертки равен диаметру заклепки плюс 1 мм.

3.2 Размеры конусов Морзе — по ГОСТ 25557.

3.3 Допуски конусов Морзе 5-й степени точности — по ГОСТ 2848.

3.4 Центровые отверстия — по ГОСТ 14034.

Приложение А (рекомендуемое)

РЕКОМЕНДУЕМЫЕ ПРЕДПОЧТИТЕЛЬНЫЕ ДИАМЕТРЫ КОТЕЛЬНЫХ РАЗВЕРТОК

Следующие диаметры котельных разверток рекомендованы как предпочтительные размеры, в миллиметрах:

6,4 — (7,4) — 8,4 — 11 — 13 — (15) — 17 — (19) — 21 — (23) — 25 — (28) — 31 — (34) — 37 — (40).

Размеры, указанные в скобках, применять не рекомендуется.

Приложение ДА (справочное)

ИНФОРМАЦИЯ О ПРИЧИНАХ ВКЛЮЧЕНИЯ В СТАНДАРТ ДОПОЛНИТЕЛЬНЫХ ПОЛОЖЕНИЙ ПО СРАВНЕНИЮ С ПРИМЕНЕННЫМ МЕЖДУНАРОДНЫМ СТАНДАРТОМ

Таблица ДА.1
