Введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 мая 2025 г. № 394-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛИ ПРЕССОВАННЫЕ ПРЯМОУГОЛЬНЫЕ ТАВРОШВЕЛЛЕРНОГО СЕЧЕНИЯ ИЗ АЛЮМИНИЯ, АЛЮМИНИЕВЫХ И МАГНИЕВЫХ СПЛАВОВ

СОРТАМЕНТ

Extruded rectangular T-channel-section shapes of aluminium, aluminium and magnesium alloys. Dimensions

ГОСТ 17575-2025

МКС 77.150.10

77.150.20

Дата введения 1 октября 2025 года с правом досрочного применения

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Ассоциацией «Объединение производителей, поставщиков и потребителей алюминия»

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 31 марта 2025 г. № 183-П)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM ЗАО «Национальный орган по стандартизации и метрологии» Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узбекское агентство по техническому регулированию

4 Приказом Федерального агентства по техническому регулированию и метрологии от 13 мая 2025 г. № 394-ст межгосударственный стандарт ГОСТ 17575-2025 введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2025 г. с правом досрочного применения

5 ВЗАМЕН ГОСТ 17575-90

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

1 Область применения

Настоящий стандарт устанавливает сортамент прессованных прямоугольных профилей таврошвеллерного сечения из алюминия, алюминиевых и магниевых сплавов, изготовляемых методом горячего прессования.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 8617 Профили прессованные из алюминия и алюминиевых сплавов. Технические условия

ГОСТ 19657 Профили прессованные из магниевых сплавов. Технические условия

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Основные параметры

3.1 Номера профилей и размеры должны соответствовать приведенным на рисунке 1 и в таблице 1.

3 Основные параметры

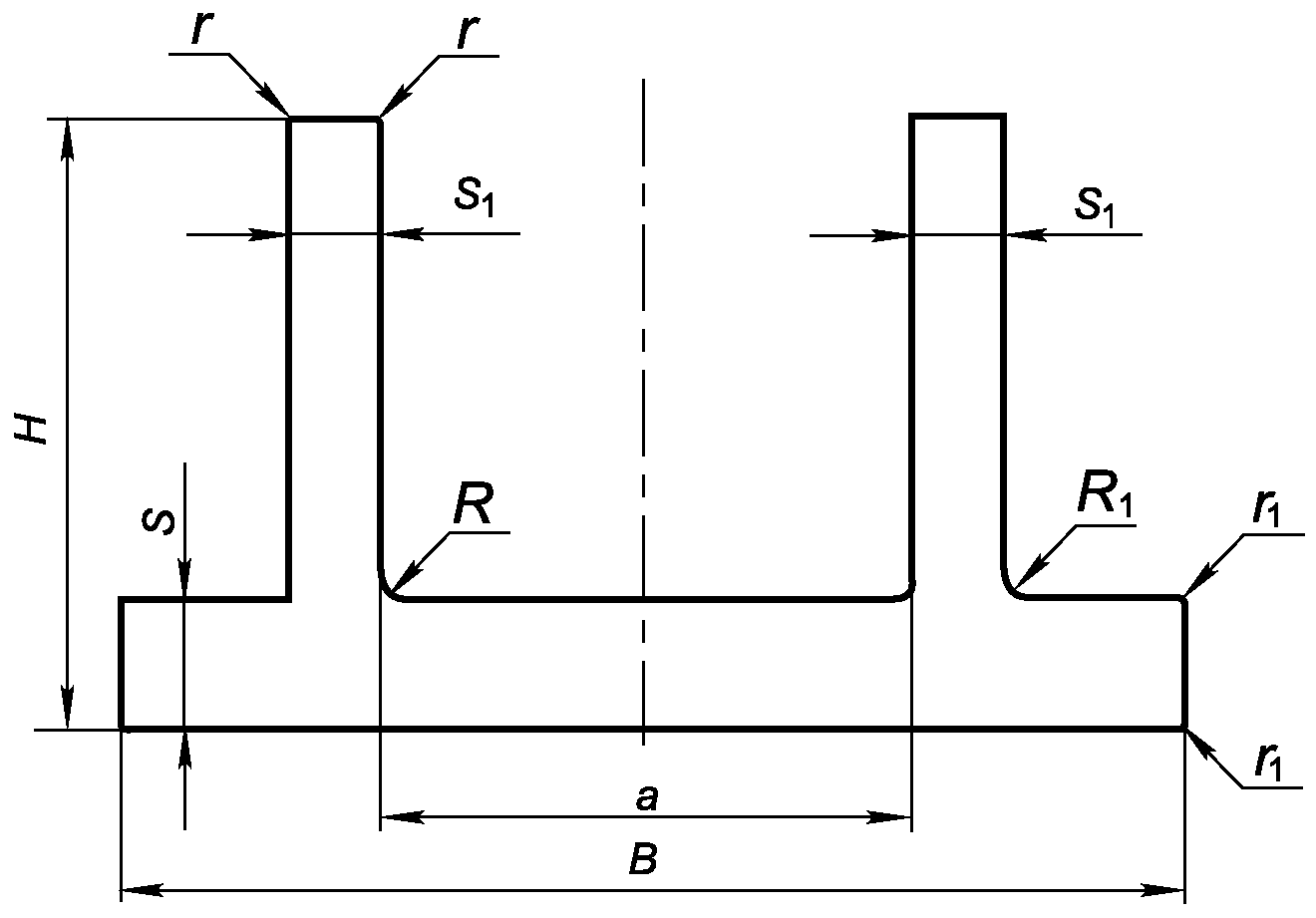

B — длина; a — длина стенки; H — высота; S, S1 — толщина; r, r1 — радиусы притупления; R, R1 — радиусы скругления

Рисунок 1 — Прессованный прямоугольный профиль таврошвеллерного сечения

Таблица 1

Норма профилей, размеры и теоретическая масса

Номер профиляРазмеры, ммПлощадь сечения, см2Диаметр описанной окружности, ммТеоретическая масса 1 м сплава, кг
HBaSS1RR1алюминиевогомагниевого
4424407,055,019,02,51,5--1,510560,4300,272
44244212,016,04,53,02,00,5-0,841160,2400,151
44244613,0120,0102,03,56,0--5,3401211,5220,961
44244719,080,032,03,54,03,06,04,233811,2060,762
44244820,020,010,02,02,5--1,300290,3700,234
44245120,080,030,04,56,05,05,05,675811,6171,021
44245220,0112,072,04,04,02,02,05,7941121,6511,043
44245321,0190,058,05,04,14,04,010,9491903,1211,971
44138022,054,010,01,51,51,51,54,444540,4120,260
44245422,0190,058,07,04,04,04,014,6371904,1722,635
44138123,050,023,02,53,08,01,02,759500,7860,497
44138324,045,08,04,04,02,02,03,434460,9790,618
44138424,047,030,03,02,02,02,02,284480,6510,411
44138624,073,012,05,015,5--9,540742,7191,717
44245525,065,018,04,04,03,03,04,357651,2420,784
44138925,072,025,02,52,51,51,52,944720,8390,530
44139025,0140,070,05,012,01,01,011,8091413,3652,126
44139126,074,05,03,04,51,03,04,333741,2350,780
44245826,0118,038,08,05,05,05,011,4551223,2652,062
44139227,047,025,02,53,08,01,02,924470,8330,526
44139430,068,530,54,04,02,02,04,854691,3830,874
44139530,070,020,02,02,51,53,02,848700,8120,513
44139630,085,038,03,04,05,04,04,886851,3930,879
44139739,0100,036,06,03,03,03,07,5171002,1421,353
44139932,060,016,04,04,04,04,04,777611,3620,860
44246032,090,033,04,08,06,08,08,509912,4251,532
44246132,090,033,04,09,06,08,09,069912,5851,632
44246234,044,09,52,22,22,52,52,421500,6900,436
44140335,070,020,03,07,01,53,06,628721,8891,193
44140435,090,030,04,55,01,01,07,109902,0261,280
44140535,0100,037,05,06,55,05,09,1151002,5981,641
44246336,090,030,04,05,01,01,06,809901,9401,226
44140840,066,026,53,02,02,52,53,514691,0010,632
44140940,069,013,06,05,06,06,07,849712,2371,413
44246440,075,045,05,07,02,02,08,684802,4751,563
44246540,093,038,02,52,53,03,04,277931,2190,770
44141242,044,09,51,51,52,52,51,929540,5500,347
44141344,080,025,05,05,03,03,07,977822,2741,436
44141444,090,029,06,59,03,03,012,677963,6132,282
44141544,090,032,04,04,03,03,06,877901,9601,238
44141746,094,020,06,08,04,06,012,263943,4952,207
44141848,096,040,05,04,08,05,08,622962,4571,552
44142049,073,013,06,05,06,06,08,989802,5621,618
44142150,0120,056,07,07,05,05,014,6351204,1712,634
44142251,073,013,06,04,05,06,08,242782,3491,484
44246752,0112,548,07,59,06,06,016,7571134,7763,016
44142354,0110,027,010,016,76,08,026,1251107,4464,703
44142454,0110,030,010,015,06,08,024,6291107,0194,433
44142662,058,015,05,02,54,04,05,887701,6781,060
44142862,096,034,23,03,05,05,06,6351041,8911,194
44246970,042,020,06,06,03,05,010,346802,9491,862
44143170,073,013,06,05,06,06,011,089903,1601,996
44143270,078,013,08,06,06,06,013,989933,9872,518
44143370,0100,038,06,04,05,05,011,3351083,2302,040
44247070,0195,057,015,018,05,05,049,26520614,0408,868
44143472,092,017,09,09,02,55,019,7541045,6303,556
44143580,0100,020,08,511,25,05,024,7311147,0484,452
44247280,0200,052,015,016,05,05,051,01520014,5399,183
44143686,076,017,03,02,53,03,06,5071041,8551,171
44143890,0114,043,54,02,55,05,09,0751292,5861,633
Примечания
1 Значения радиусов скругления R и R1 не приведенные в таблице, должны соответствовать требованиям ГОСТ 8617 и ГОСТ 19657.
2 Радиусы притупления острых кромок (r, r1), должны соответствовать требованиям ГОСТ 8617, ГОСТ 19657.

3.2 Теоретическая масса 1 м профиля из алюминиевых сплавов вычислена по номинальным размерам при плотности 2,85 г/см3, что соответствует плотности алюминиевого сплава марки В95.

Теоретическая масса 1 м профиля из магниевых сплавов вычислена по номинальным размерам при плотности 1,80 г/см3, что соответствует плотности магниевого сплава марки МА14.

3.3 Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминиевых и магниевых сплавов приведены в приложениях А и Б.

3.4 Номера профилей, соответствующие ранее действовавшим обозначениям, приведены в приложении В.

Приложение А (справочное)

ПЕРЕВОДНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ ВЫЧИСЛЕНИЯ ПРИБЛИЖЕННОЙ ТЕОРЕТИЧЕСКОЙ МАССЫ 1 м ПРОФИЛЯ ИЗ АЛЮМИНИЯ И АЛЮМИНИЕВЫХ СПЛАВОВ

Таблица А.1

Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминиевых сплавов

Марка сплава Переводной коэффициент Марка сплава Переводной коэффициент
Для алюминия всех марок 0,950 АД35 0,954
АМц 0,958 1915 0,972
АмцС 0,958 В92 0,954
АМг2 0,940 1925 0,972
АМг3 0,937 1935 0,977
АМг5 0,930 1985ч 0,948
АМг6 0,926 В48-4 0,968
АМг61 0,930 ВД1 0,982
Д1 0,982 АВД1-1 0,982
Д16 0,976 АКМ 0,970
Д16ч 0,976 М40 0,965
Д19ч 0,968 АК4 0,970
Д20 0,996 АК6 0,962
АВ 0,947 АК4-1 0,982
К48-2 0,972 АК4-1ч 0,982
К48-2пч 0,972 ВАД1 0,968
АД31 0,950 ВД17 0,965
АД33 0,951 АД31Е 0,950

Приложение Б (справочное)

ПЕРЕВОДНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ ВЫЧИСЛЕНИЯ ПРИБЛИЖЕННОЙ ТЕОРЕТИЧЕСКОЙ МАССЫ 1 м ПРОФИЛЯ ИЗ МАГНИЕВЫХ СПЛАВОВ

Таблица Б.1

Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из магниевых сплавов

Марка сплава Переводной коэффициент
Для магния всех марок 1,000
МА1 0,978
МА2 0,989
МА2-1 0,990
МА2-1пч 0,990
МА8 0,989
МА12 0,989
МА15 1,011

Приложение В (справочное)

СООТВЕТСТВИЕ НОМЕРОВ ПРОФИЛЕЙ РАНЕЕ ДЕЙСТВОВАВШИМ ОБОЗНАЧЕНИЯМ

Таблица В.1

Номер профиля Обозначение профиля по каталогу 1966 г. Обозначение профиля по чертежам завода-изготовителя
441380 - С 1255, ПК 14845
441381 П 326-2 ПР 311-1, НП 413-1, ПС 27-21
441383 П 326-6 ПВ 1400, ПС 885-200, ПВ 1859
441384 П 326-7 ПК 11939
441386 - ПК 17532
441389 П 326-12 С 424, ПВ 1882, НП 1855, ПК 3129
441390 П 326-14 ПК 607-12
441391 П 326-17 С 709
441392 П 326-16 ПР 311-2
441394 П 326-20 ПК 607-5, ПС 27-19
441395 - ПК 14954
441396 П 326-21 С 838
441397 П 326-22 ПК 607-13
441399 П 326-24 ПР 311-3, ПР311-3А, ПС 27-1, ПК 14989
441403 П 326-26 ПР 311-4, ПС 27-9
441404 - ПК 18149
441405 П 326-28 ПР 311-5, ПС 27-6
441408 П 326-38 ПР 311-6, ПП 221-12, ПС 27-8
441409 П 326-42 ПК 607-6
441412 П 326-48 ПР 311-7, ПС 27-7
441413 П 326-50 ПР 311-8, ПС 27-3
441414 П 326-54 ПР 311-9, ПС 27-5
441415 П 326-52 ПВ 1208, ПК 607-7, ПС 27-24, С 67-2
441417 П 326-58 ПР 311-10, ПС 27-14
441418 П 326-60 С 993, ПК 607-8, ПС 27-20
441420 П 326-64 ПВ 1304, ПК 607-3, ПС 27-17
441421 П 326-66 С 75, ПК 607-9
441422 П 326-68 ПР 311-11, ПС 27-11
441423 - ПК 13802
441424 П 326-70 ПК 607-2, ПС 27-16
441426 П 326-72 ПР 311-12, ПС 27-10
441428 П 326-76 ПК 607-10
441431 П 326-78 ПР 311-13, ПП 221-17, ПС 27-12
441432 П 326-80 ПР 311-14, ПС 27-13
441433 П 326-82 ПР 311-15, ПС 27-4
441434 П 326-84 ПК 607-1, ПС 27-15
441435 - ПК 17986
441436 П 326-86 ПР 311-16, ПП 221-6, ПС 27-2
441438 П 326-90 ПК 608-3, ПП 221-3
442440 - ПК 8128
442442 - БК 202
442446 - ПВ 1823-3
442447 - ПК 18484
442448 - ПС 885-925
442451 - ПК 2353
442452 - ПК 8071
442453 - ПК 4127
442454 - ПК 4821
442455 - ПК 2043
442458 - ПК 2454
442460 - ПК 15397-1
442461 - ПК 8573
442462 - НП 1659
442463 - ПК 19898
442464 - ПК 19019
442465 - ПК 3040, ПК 19373
442467 - ПК 4908
442469 - НП 1735
442470 - ПК 2354
442472 - ПК 19588
УДК 669.715-42-126:006.354МКС 77.150.10
77.150.20
Ключевые слова: профили прессованные таврошвеллерные прямоугольные, сплавы алюминиевые и магниевые, номер профилей, размеры, теоретическая масса
