от 27 августа 1990 г. № 2461

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРОФИЛИ ПРЕССОВАННЫЕ ПРЯМОУГОЛЬНЫЕ ТАВРОШВЕЛЛЕРНОГО СЕЧЕНИЯ ИЗ АЛЮМИНИЕВЫХ И МАГНИЕВЫХ СПЛАВОВ

СОРТАМЕНТ

Extruded rectangular T-channel-section shapes of aluminium and magnesium alloys. Dimensions

ГОСТ 17575-90

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. Разработан и внесен Министерством авиационной промышленности.

Разработчики: Г.С. Макаров, В.Ф. Николаев, В.К. Николаев.

2. Утвержден и введен в действие Постановлением Государственного комитета СССР по управлению качеством продукции и стандартам от 27.08.1990 № 2461.

3. Периодичность проверки — 5 лет.

4. Взамен ГОСТ 17575-81.

5. Ссылочные нормативно-технические документы

Настоящий стандарт устанавливает сортамент прессованных прямоугольных профилей таврошвеллерного сечения из алюминия, алюминиевых и магниевых сплавов, изготовляемых методом горячего прессования.

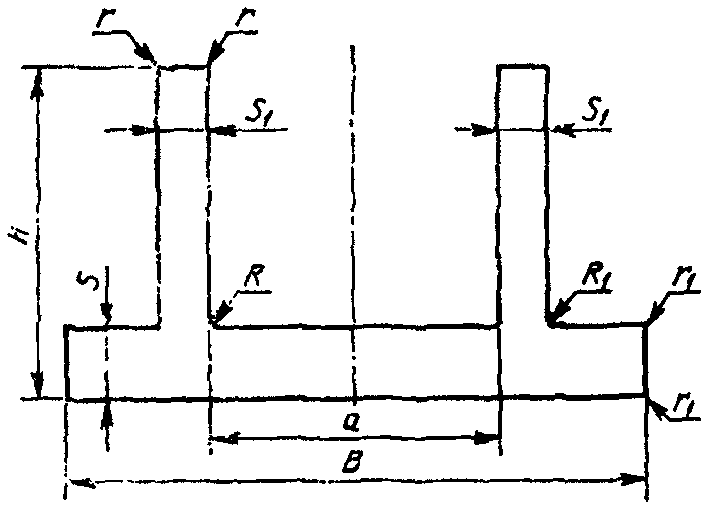

1. Номера профилей и их размеры должны соответствовать приведенным на чертеже и в табл. 1.

Таблица 1

Примечания. 1. Значения радиусов скругления R и R_{1} , не приведенные в таблице, должны соответствовать требованиям ГОСТ 8617.

2. Радиусы притупления острых кромок (r, r_{1} ) должны соответствовать требованиям ГОСТ 8617.

2. Теоретическая масса 1 м профиля из алюминиевых сплавов вычислена по номинальным размерам при плотности 2,85 г/см3, что соответствует плотности алюминиевого сплава марки В95.

Теоретическая масса 1 м профиля из магниевых сплавов вычислена по номинальным размерам при плотности 1,80 г/см3, что соответствует плотности магниевого сплава МА14.

3. Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминиевых и магниевых сплавов приведены в Приложении 1.

4. Соответствие номеров профилей ранее действующим обозначениям приведено в Приложении 2.

Приложение 1

Справочное

1. Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминия и алюминиевых сплавов.

     Алюминий всех марок    - 0,950
     Сплавы марок АМц       - 0,958
                  АМцС      - 0,958
                  АМг2      - 0,940
                  АМг3      - 0,937
                  АМг5      - 0,930
                  АМг6      - 0,926
                  1561      - 0,930
                  Д1        - 0,982
                  Д16       - 0,976
                  Д16ч      - 0,976
                  Д19ч      - 0,968
                  Д20       - 0,996
                  АВ        - 0,947
                  К48-2пч   - 0,972
                  К48-2     - 0,972
                  АД31      - 0,950
                  АД33      - 0,951
                  АД35      - 0,954
                  1915      - 0,972
                  1920      - 0,954
                  1925      - 0,972
                  1935      - 0,977
                  1985ч     - 0,948
                  1980      - 0,968
                  АД31 Е    - 0,950
                  ВД1       - 0,982
                  АВД1-1    - 0,982
                  АКМ       - 0,970
                  М40       - 0,965
                  АК4       - 0,970
                  АК6       - 0,962
                  АК4-1     - 0,982
                  АК4-1ч    - 0,982
                  ВАД1      - 0,968
                  ВД17      - 0,965

2. Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из магниевых сплавов.

     Сплавы марок МА1       - 0,978
                  МА2       - 0,989
                  МА2-1     - 0,990
                  МА2-1пч   - 0,990
                  МА8       - 0,989
                  МА12      - 0,989
                  МА15      - 1,011

Приложение 2

Справочное

Таблица 2
