ГОСТ 17439-72. Межгосударственный стандарт. Плоскогубцы переставные. Технические условия
(утв. и введен в действие Постановлением Госстандарта СССР от 14.01.1972 № 158)
(ред. от 01.03.1990)
Примечание
С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 июля 1973 года.
Утвержден и введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 14 января 1972 г. № 158
Adjustable pliers. Specifications
Дата введения 1 июля 1973 года
ИНФОРМАЦИОННЫЕ ДАННЫЕ
1. РАЗРАБОТАН И ВНЕСЕН Министерством станкостроительной и инструментальной промышленности СССР
2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 14.01.72 № 158
3. Стандарт полностью соответствует международному стандарту ИСО 9434-88
4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
| Обозначение НТД, на который дана ссылка | Номер раздела, пункта, приложения |
|---|---|
| ГОСТ 9.032-74 | 2.13, 4.4 |
| ГОСТ 9.302-88 | 4.4 |
| ГОСТ 9.303-84 | 2.13 |
| ГОСТ 9.306-85 | 2.13 |
| ГОСТ 1050-88 | 4.7 |
| ГОСТ 1435-99 | 2.2 |
| ГОСТ 2789-73 | 2.14, приложение |
| ГОСТ 3282-74 | 4.7 |
| ГОСТ 5950-2000 | 2.2 |
| ГОСТ 6631-74 | 2.13 |
| ГОСТ 7062-90 | 1.2 |
| ГОСТ 7505-89 | 1.2, приложение |
| ГОСТ 7829-70 | 1.2 |
| ГОСТ 9013-59 | 4.2 |
| ГОСТ 9378-93 | 4.1 |
| ГОСТ 11516-94 | 2.1, 2.20, 4.8 |
| ГОСТ 17305-91 | 4.7 |
| ГОСТ 18088-83 | 2.21, 5 |
| ГОСТ 21474-75 | 2.5 |
| ГОСТ 22133-86 | 4.4 |
| ГОСТ 26810-86 | 2.19, 3 |
5. Ограничение срока действия снято по протоколу № 5-94 Межгосударственного Совета по стандартизации, метрологии и сертификации (ИУС 11 — 12-94)
6. ИЗДАНИЕ (сентябрь 2002 г.) с Изменениями № 1, 2, 3, 4, утвержденными в июле 1975 г., августе 1979 г., сентябре 1985 г., марте 1990 г. (ИУС 9-75, 10-79, 12-85, 6-90)
Настоящий стандарт распространяется на переставные плоскогубцы с режущими элементами, предназначенные для перекусывания проволоки, захвата и зажима деталей, изготовляемые для нужд народного хозяйства и экспорта.
Стандарт не распространяется на плоскогубцы, изготовляемые из материалов, предназначенных для работы во взрывоопасных условиях.
(Измененная редакция, Изм. № 4).
1. ТИПЫ И РАЗМЕРЫ
1.1 Плоскогубцы должны изготовляться типов:
1 — для тяжелых условий эксплуатации;
2 — для нормальных условий эксплуатации.

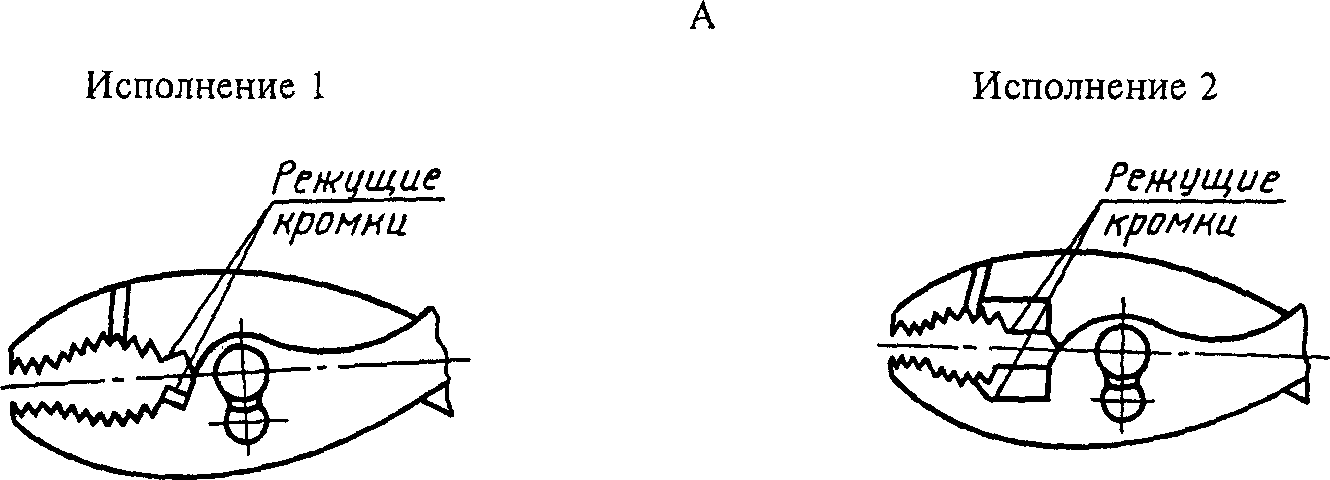

Плоскогубцы обоих типов должны изготовляться двух исполнений:
1 — с перекрывающимися режущими кромками;
Примечание. Плоскогубцы типа 1, а также плоскогубцы типа 2 исполнения 2 изготовляют по заказу потребителя.

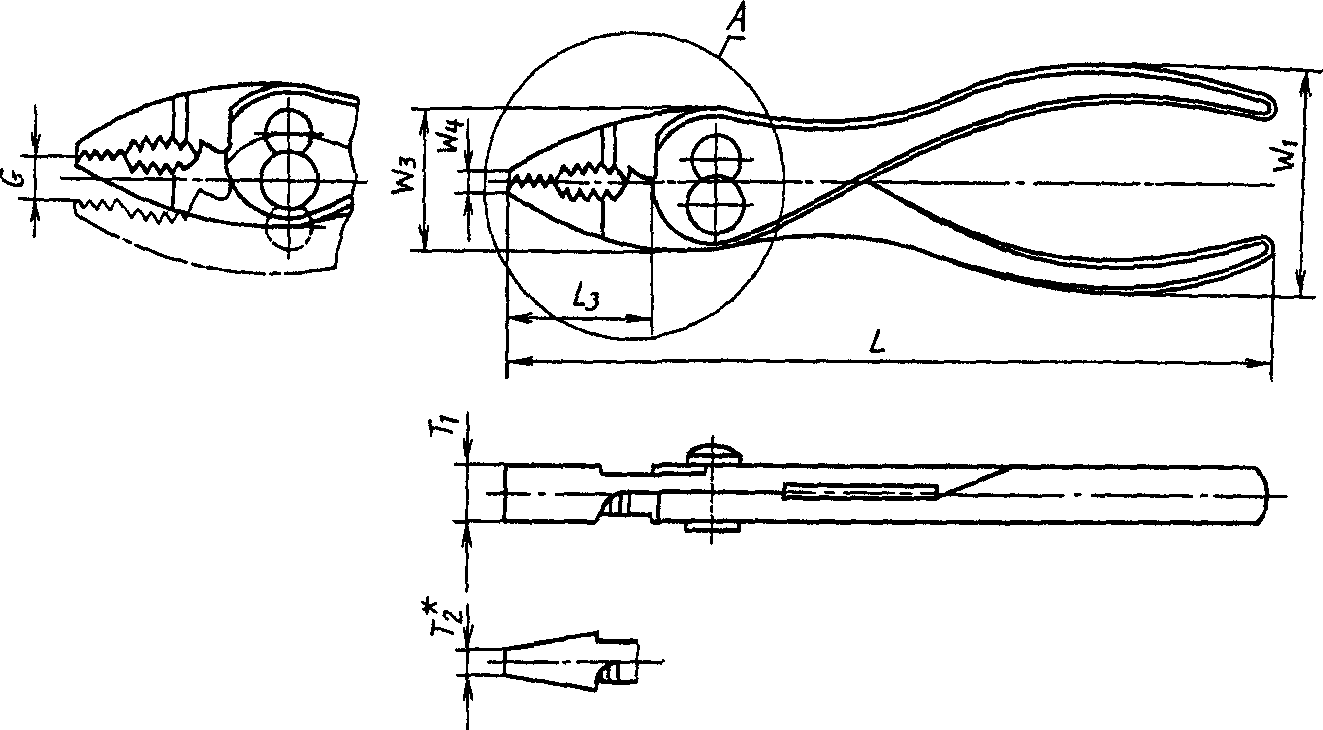

1.2. Размеры плоскогубцев должны соответствовать: типа 1 — указанным на черт. 1 и в табл. 1, типа 2 — указанным на черт. 1 и в табл. 2.
1. Чертеж 1 не определяет конструкцию.
2. Размеры L и W1 даны без учета толщины декоративных и изоляционных рукояток, лакокрасочных, резиновых, пластмассовых и других полимерных покрытий.
| Обозначение | Применяемость | L | W1 +/- 4 | W3 | W4 | T1 | L3 +/- 4 | G, не менее | |
| Номин. | Пред. откл. | не более | |||||||
| 7814-0225 | 160 | +/- 8 | 48 | 32 | 8 | 10 | 30 | 7 | |
| 7814-0226 | 180 | +/- 9 | 35 | 10 | 11 | 35 | 8 | ||
| 7814-0227 | 200 | +/- 10 | 40 | 12,5 | 12,5 | 9 | |||
| Обозначение | Применяемость | L +/- IТ17 | W1 +/- 4 | W3 не менее | W4 +/- 0,6 | T1, не более | L3 +/- 4 | G, не более |
| 7814-0221 | 165 | 45 | 27 | 5 | 10 | 30 | 9 | |
| 7814-0224 | 180 | 28 | 32 | |||||
| 7814-0222 | 200 | 30 | 11 | 35 | 10 | |||
| 7814-0223 | 250 | 35 | 12,5 | 45 | 12 |
1. Неуказанные предельные отклонения размеров, формы и расположения поверхностей, не подвергаемых механической обработке, — по ГОСТ 7505, ГОСТ 7062 и ГОСТ 7829.
2. Плоскогубцы размерами 180 мм и 250 мм изготовляют по заказу потребителя.
3. На поверхностях плоскогубцев, не подвергаемых механической обработке (кроме наружных поверхностей рукояток), допускаются следы штамповки по линии разъема.
Пример условного обозначения плоскогубцев длиной L = 165 мм, из стали марки 8ХФ, с покрытием Х9, без изолирующих рукояток:
Плоскогубцы 7814-0221 8ХФ Х9 ГОСТ 17439-72
То же, с изолирующими рукоятками:
Плоскогубцы 7814-0221 и 8ХФ Х9 ГОСТ 17439-72
1.3. Основные размеры деталей переставных плоскогубцев указаны в приложении.
Разд. 1. (Измененная редакция, Изм. № 4).
2. ТЕХНИЧЕСКИЕ ТРЕБОВАНИЯ
2.1. Плоскогубцы должны изготовляться в соответствии с требованиями настоящего стандарта по технической документации, а для продажи через розничную торговую сеть — и по образцам, утвержденным в установленном порядке.
Плоскогубцы, предназначенные для работы под электронапряжением, должны изготовляться с изолирующими рукоятками по ГОСТ 11516.
2.2. Рабочая часть плоскогубцев типа 1 должна изготовляться из легированной и высоколегированной стали, а типа 2 — из стали марок У7, У7А по ГОСТ 1435, 8ХФ по ГОСТ 5950 или из сталей других марок с физико-механическими свойствами в термически обработанном состоянии не ниже, чем у сталей марок У7, У7А и 8ХФ.
2.3. Твердость зажимных поверхностей губок и режущих кромок плоскогубцев должна быть 47,5 ... 53,5 HRCэ.
2.4. Наименьший диаметр зажимаемого изделия плоскогубцами длиной 165 и 180 мм ... 6 мм, а плоскогубцами длиной 200 и 250 мм ... 8 мм.
2.5. На плоской зажимной поверхности губок должны быть нанесены рифления по ГОСТ 21474 с шагом 0,8 — 1,0 мм. На радиусной зажимной поверхности губок должны быть нанесены зубцы.
Допускается на длине шага от вершины губок рифления не наносить.
2.1 — 2.5. (Измененная редакция, Изм. № 4).
2.7. При сжатых рукоятках плоскогубцев плоские зажимные поверхности губок на длине рифления должны сходиться вплотную, при этом режущие кромки должны взаимно перекрываться не менее чем на 1 мм и скользить друг по другу с зазором не более 0,1 мм.
2.8. Соединение в шарнире должно быть без перекоса, а движение по шарниру — плавное, а также должно обеспечивать перестановку губок и надежное фиксирование в крайних положениях.
2.7, 2.8. (Измененная редакция, Изм. № 4).
2.9. Усилие для малого и большого раскрытия губок плоскогубцев не должно превышать 9,8 Н.
(Измененная редакция, Изм. № 3, 4).
2.10. Смещение вершин губок плоскогубцев относительно друг друга в направлении оси вращения шарнира не должно превышать 0,4 мм.
(Измененная редакция, Изм. № 4).
2.11, 2.12. (Исключены, Изм. № 4).
2.13. Плоскогубцы должны иметь одно из защитно-декоративных покрытий, указанных в табл. 3.
| Группа условий эксплуатации по ГОСТ 9.303 | Защитно-декоративные покрытия | Обозначение по ГОСТ 9.306 (ГОСТ 9.032) |
| 1 | Хромовое толщиной 9 мкм | Х9 |
| Окисное и промасливанием | Хим. Окс. прм. | |
| Окисное с последующей окраской нитроэмалью НЦ-25 (или нитроглифталевой эмалью НЦ-132) разных цветов по IV классу и нанесением нитроцеллюлозного лака на осветленную головку | (Хим. Окс. Эмаль НЦ-25 ГОСТ 6631 разн. цв. IV Лак) | |
| 2 — 4 | Хромовое толщиной 1 мкм с подслоем никеля толщиной 12 мкм, нанесенного электролитическим способом | Н12.Х1 |
| Цинковое толщиной 15 мкм, хроматированное | Ц15.хр | |
| Фосфатное с последующей окраской нитроглифталевой эмалью НЦ-132 (или пентафталевой эмалью ПФ-115) разных цветов по IV классу и нанесением полиакрилатного лака на осветленную головку | (Хим. Фос. Эмаль НЦ-132 ГОСТ 6631 разн. цв. IV Лак) | |
| 5 — 8 | Хромовое толщиной 1 мкм с подслоем никеля, нанесенного электролитическим способом, толщиной 14 мкм и никеля, нанесенного тем же способом, толщиной 7 мкм | Н14.Н7.Х1 |
| Кадмиевое толщиной 21 мкм хроматированное | Кд 21.хр. |
1. Допускается по согласованию с потребителем (торгующими организациями) применять другие защитно-декоративные металлические и неметаллические покрытия по ГОСТ 9.306, ГОСТ 9.303 и ГОСТ 9.032, по свойствам не уступающим указанным в табл. 3.
2. Плоскогубцы, выпускаемые для продажи через розничную торговую сеть, должны иметь защитно-декоративные покрытия не ниже 2 — 4 группы условий эксплуатации по ГОСТ 9.303.
2.14 Параметры Ra шероховатости по ГОСТ 2789 поверхностей плоскогубцев не должны быть более, мкм:
- <a id="p100210"></a>наружных поверхностей (кроме скосов) головок .......... 1,6 (3,2)
- <a id="p100211"></a>наружных поверхностей рукояток и скосов ............... 3,2 (6,3)
- <a id="p100212"></a>внутренних поверхностей рукояток ...................... 6,3 (12,5)
1. Параметры шероховатости, указанные в скобках, допускаются по согласованию с потребителем для плоскогубцев производственно-технического назначения.
2. Допускается параметр шероховатости наружных поверхностей под съемные изолирующие рукоятки Ra 6,3 мкм.
2.13, 2.14. (Измененная редакция, Изм. № 4).
2.15 — 2.18. (Исключены, Изм. № 4).
2.19. Надежность плоскогубцев типа 2 определяется 95%-ным ресурсом, выраженным 20 000 оборотов для плоскогубцев, изготовленных из стали марки 8ХФ, и 15 000 оборотов для плоскогубцев, изготовленных из стали марок У7 и У7А, при условиях испытаний, указанных в п. 4.7.
Критерием предельного состояния плоскогубцев является появление отклонений от требований пп. 2.7 и 2.10 или появление одного из критических дефектов по ГОСТ 26810.
2.20 На плоскогубцах должны быть четко нанесены:
- товарный знак предприятия-изготовителя;
- обозначение плоскогубцев (по согласованию с потребителем);
- цена (для розничной продажи).
Маркировка изолирующих рукояток — по ГОСТ 11516.
2.21. Остальные требования к маркировке транспортной и потребительской тары и упаковке плоскогубцев — по ГОСТ 18088.
2.19 — 2.21. (Введены дополнительно, Изм. № 4).
3. ПРИЕМКА
Приемка плоскогубцев — по ГОСТ 26810.
Испытания на надежность проводят не реже одного раза в год не менее чем на трех плоскогубцах каждого типоразмера.
Разд. 3. (Измененная редакция, Изм. № 4).
4. МЕТОДЫ ИСПЫТАНИЙ
4.1. Размеры плоскогубцев должны проверяться универсальными или специальными средствами измерения.
Шероховатость поверхностей плоскогубцев должна проверяться путем сравнения с образцами шероховатости по ГОСТ 9378 или с образцовыми инструментами, имеющими параметры шероховатости не более установленных п. 2.14.
(Измененная редакция, Изм. № 4).
4.2. Контроль твердости плоскогубцев должен проводиться по ГОСТ 9013.
4.4. Качество гальванических покрытий должно проверяться по ГОСТ 9.302, лакокрасочных покрытий — по ГОСТ 9.032 и ГОСТ 22133.
(Измененная редакция, Изм. № 2, 4).
4.6. Проверка полного раскрытия губок плоскогубцев должна проводиться путем приложения усилия 9,8 Н к рукоятке в местах наибольшего расстояния между рукоятками.
(Измененная редакция, Изм. № 2, 4).
4.7 Испытания плоскогубцев типа 2 на надежность и работоспособность должны проводиться:
- зажимом плоской зажимной поверхностью губок, закручиванием вокруг губок стальной проволоки I группы диаметром 2,5 мм по ГОСТ 3282;
- захватом зубцами зажатого в тиски круглого стержня диаметром 12 мм из стали марок 10 — 20 по ГОСТ 1050 при малом раскрытии губок, диаметром 20 мм — при большом раскрытии губок и вращением плоскогубцев вокруг оси стержня с усилием не более 450 Н;
- перекусыванием режущими кромками стальной проволоки I группы диаметром 2,5 мм по ГОСТ 3282 и стальной проволоки диаметром 2 мм по ГОСТ 17305 с усилием не более 450 Н.
(Измененная редакция, Изм. № 4).
4.7а. Испытание плоскогубцев на работоспособность проводят по п. 4.7:
- двухкратным закручиванием и раскручиванием вокруг губок стальной проволоки;
- захватом круглого стержня и вращением по три раза вокруг оси при малом и большом раскрытии губок;
- трехкратным перекусыванием режущими кромками стальной проволоки каждого вида с усилием не более 450 Н.
После испытаний на работоспособность плоскогубцы должны быть пригодны к дальнейшей работе.
4.7б. Испытание плоскогубцев типа 2 на надежность проводят по пп. 2.19 и 4.7.
Результаты считают удовлетворительными, если каждые из испытуемых плоскогубцев не достигнут предельного состояния.

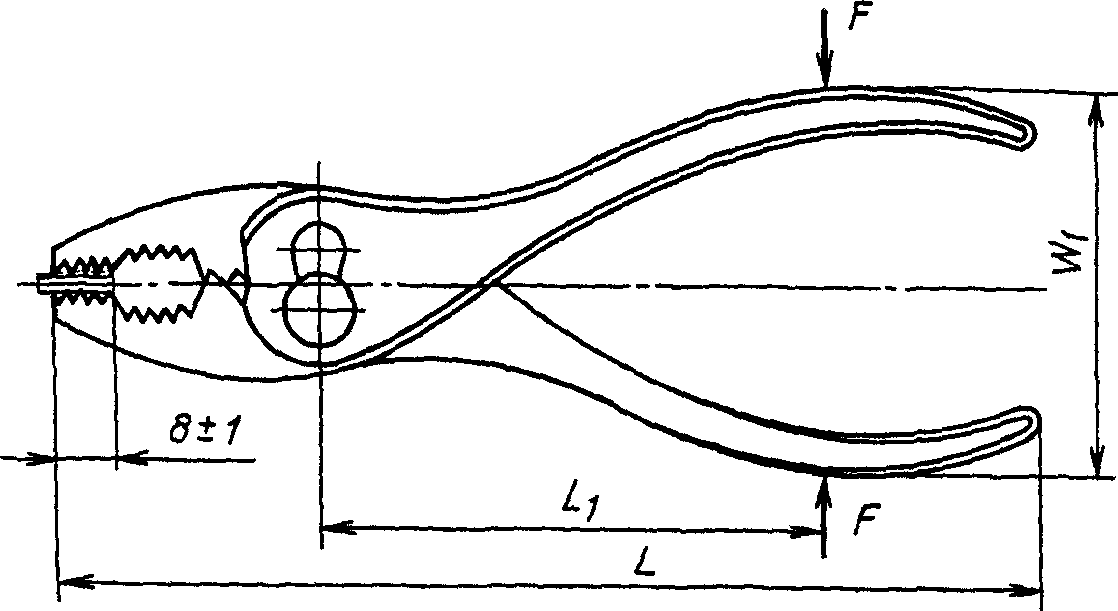

4.7в. Испытания прочности рукояток плоскогубцев типа 1 должны проводиться приложением постепенно возрастающего усилия F, указанного в табл. 4, в местах наибольшего расстояния между рукоятками W1, на удалении от оси шарнира L1, при вставленном образце для испытаний в губках (черт. 2).
Образец для испытаний должен иметь твердость 31,5 ... 41,5 HRCэ, а размеры и профиль должны обеспечить контакт на длине (8 +/- 1) мм от вершины губок. Толщина образца — (3 +/- 1) мм, ширина — 12 мм.
Первоначально к рукояткам прилагают усилие 50 Н и измеряют ширину рукояток W1 в местах приложения нагрузки. Затем усилие доводят до значения, указанного в табл. 4, после чего его постепенно уменьшают до 50 Н.
Усилие должно быть приложено четыре раза. Ширину рукояток W2 измеряют повторно. Разница между первым и вторым измерением W1 — W2 не должна превышать значения, указанного в табл. 4.
Испытания должны проводиться на специальных приспособлениях или стендах.
| L | L1, не более | Усилие F, Н, не более | Остаточная деформация рукояток W1 - W2, не более |
| 160 | 80 | 1000 | 1 |
| 180 | 90 | 1120 | |
| 200 | 100 | 1250 |
4.7а — 4.7в. (Введены дополнительно, Изм. № 4).
4.8. Испытание плоскогубцев, имеющих изолирующие рукоятки, должно проводиться по ГОСТ 11516.
(Измененная редакция, Изм. № 4).
5. ТРАНСПОРТИРОВАНИЕ И ХРАНЕНИЕ
Транспортирование и хранение плоскогубцев — по ГОСТ 18088.
6. ГАРАНТИИ ИЗГОТОВИТЕЛЯ
Изготовитель гарантирует соответствие плоскогубцев требованиям настоящего стандарта при соблюдении потребителем условий эксплуатации, хранения и транспортирования.
Гарантийный срок — 12 мес со дня продажи через розничную торговую сеть, а для внерыночного применения — с даты получения товара потребителем.
Разд. 5, 6. (Измененная редакция, Изм. № 4).

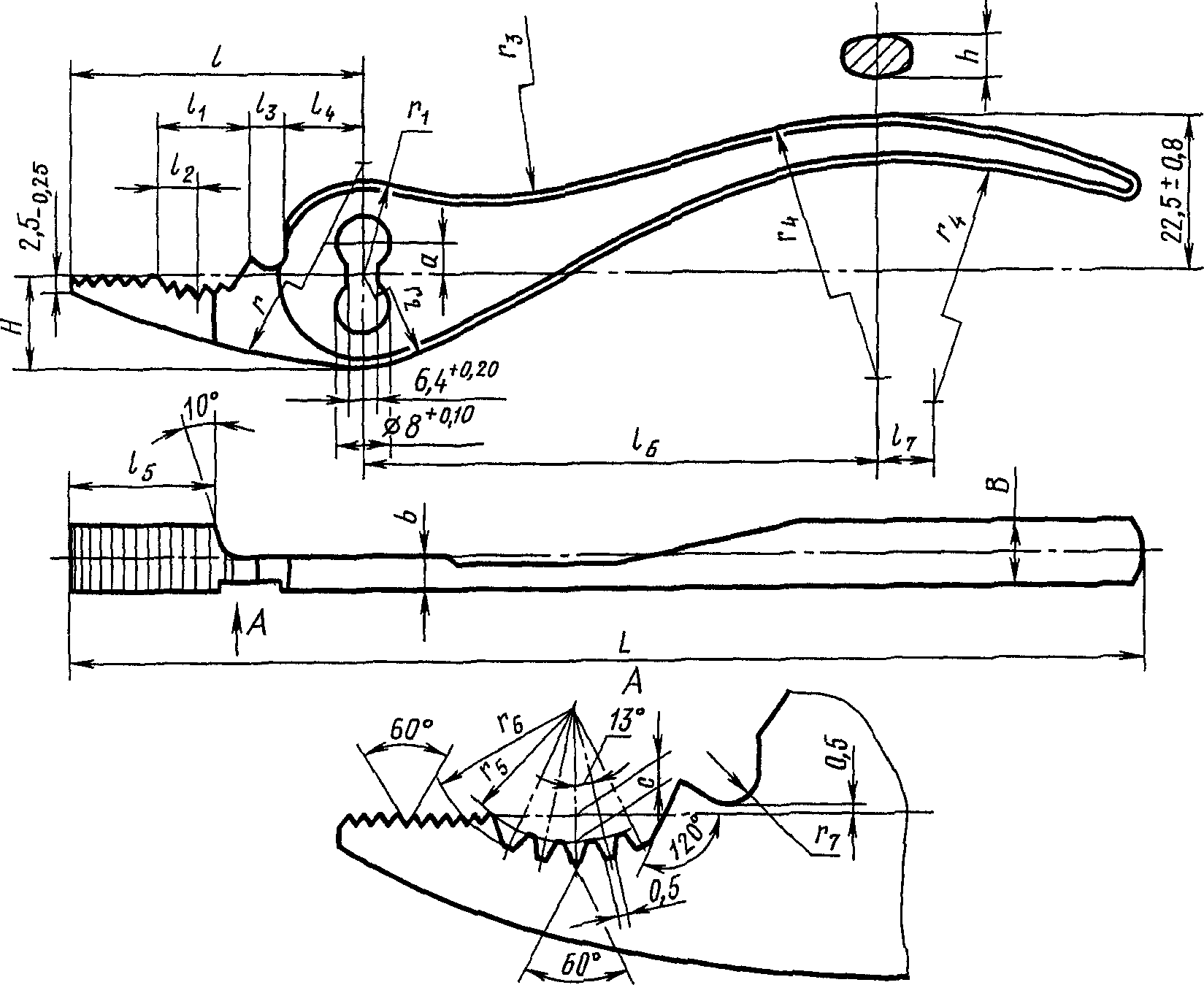

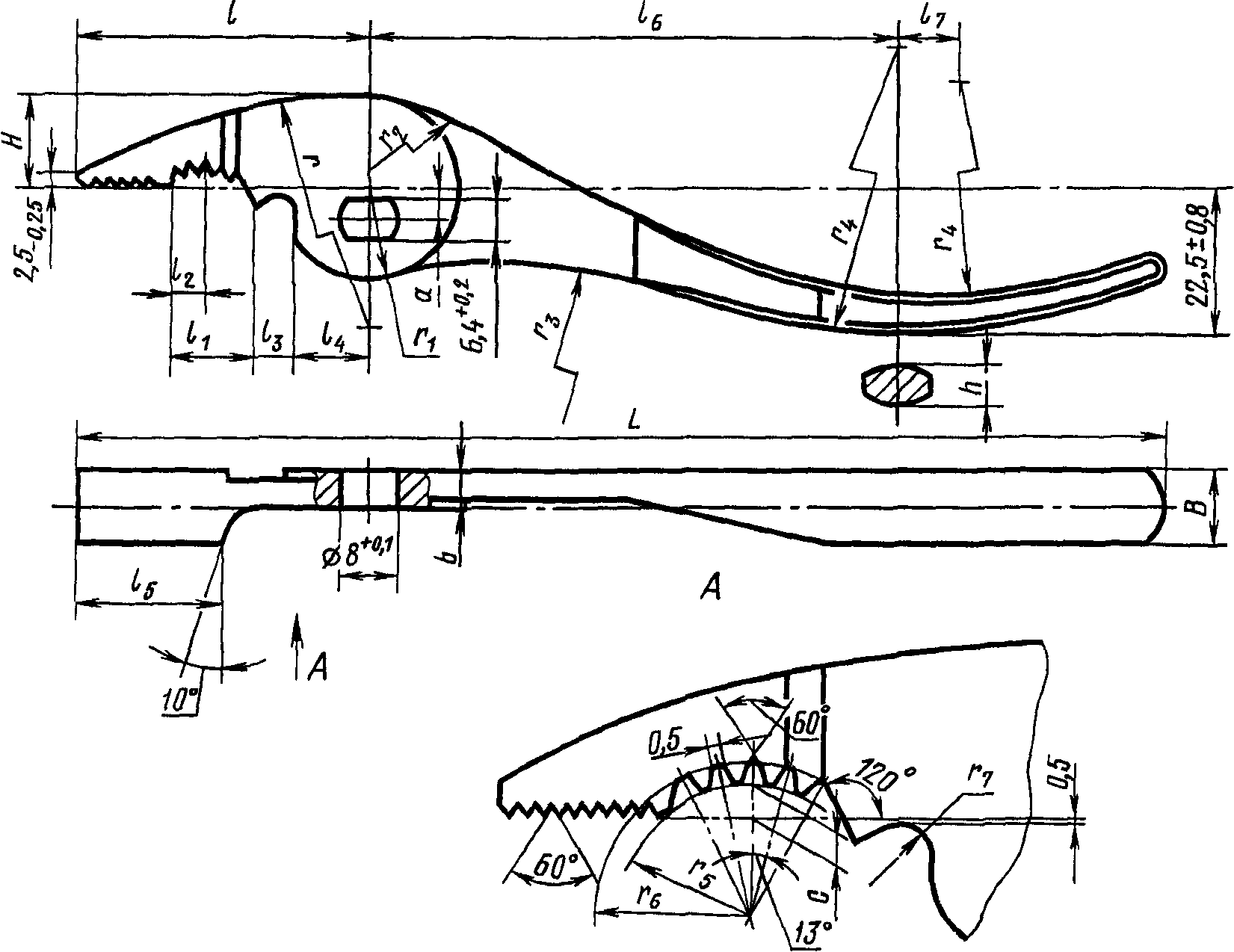

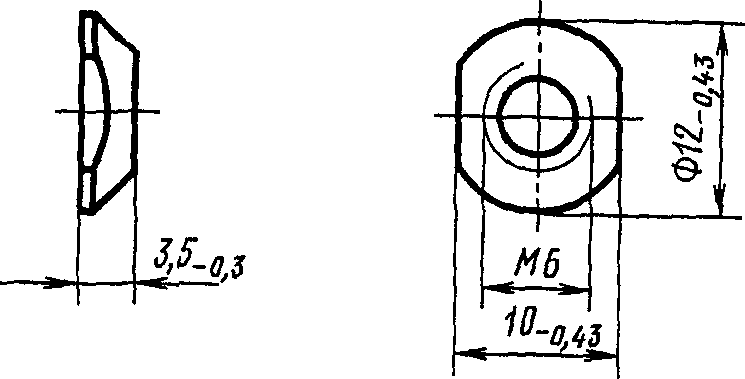

ОСНОВНЫЕ РАЗМЕРЫ ДЕТАЛЕЙ ПЕРЕСТАВНЫХ ПЛОСКОГУБЦЕВ
| L | l | l1 | l2 | l3 | l4 | l5 | l6 | l7 | H | h | a \pm \frac{IT14}{2} |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 165 | 45 | 14,5 | 6,7 | 6 | 12 | 22 | 80 | 9 | 13,5 | 6 | 4,5 |
| 200 | 50 | 19,0 | 8,9 | 7 | 12 | 25 | 90 | 15 | 15,0 | 7 | 5,0 |
| B | b h14 |
c H14 |
r | r1 | r2 | r3 | r4 | r5 | r6 | r7 | Число зубцов |
|---|---|---|---|---|---|---|---|---|---|---|---|
| 10 | 5 | 2 | 93,7 | 13,5 | 25 | 70 | 100 | 10 | 11,5 | 2,5 | 4 |
| 11 | 5,5 | 3 | 102,8 | 15 | 30 | 100 | 150 | 11 | 13,0 | 3,0 | 5 |
Предельные отклонения размеров H, B, h — по 2-му классу точности ГОСТ 7505.
Неуказанные предельные отклонения \pm \frac{IT17}{2} .

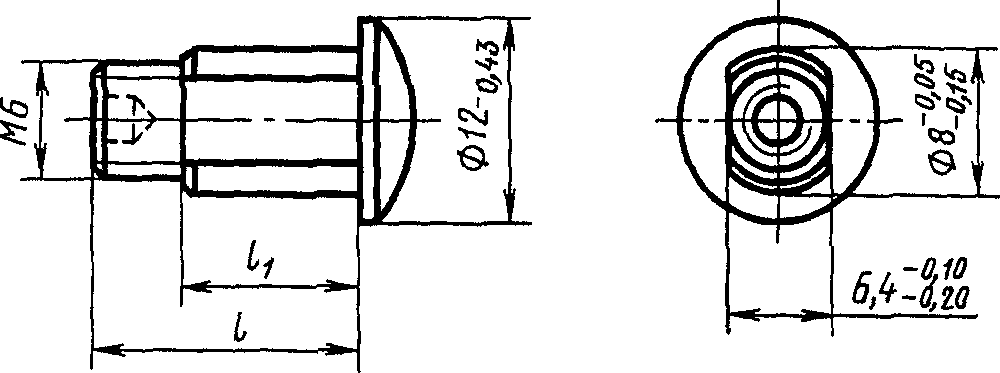

| l \pm \frac{IT16}{2} |
l1 \pm \frac{IT16}{2} |
|---|---|
| 13 | 9 |
| 14 | 10 |
1. Размеры, не указанные на черт. 1 - 4 приложения, принимают по конструктивным и технологическим соображениям.
2. Шероховатость поверхностей, не указанная в технических требованиях, — не более Rz 20 мкм по ГОСТ 2789.
(Измененная редакция, Изм. № 1, 2, 4).
