ГОСТ 17012-71. Межгосударственный стандарт. Сверла твердосплавные. Типы и основные размеры
(введен в действие Постановлением Госстандарта СССР от 03.06.1971 № 1072)
Примечание
С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 января 1973 года.
от 3 июня 1971 г. № 1072
Постановлением Государственного комитета стандартов Совета Министров СССР от 3 июня 1971 г. № 1072 дата введения установлена
1. Настоящий стандарт распространяется на твердосплавные сверла для сверления отверстий в гипсолите, кирпиче и легких бетонах ручными электрическими сверлильными машинами.
2. Сверла должны изготовляться двух типов:
С1 — для сверления отверстий диаметром 16 — 25 мм;
С2 — для сверления отверстий диаметром 32 — 50 мм.

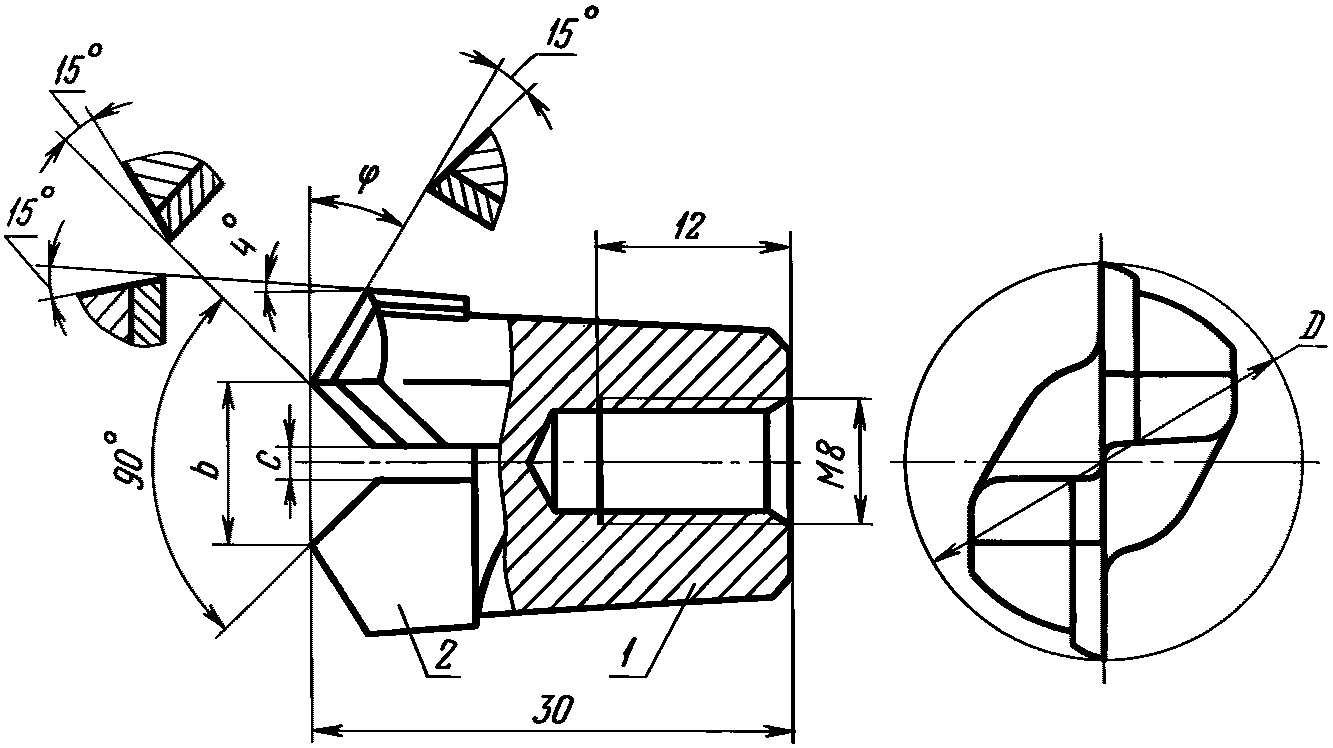

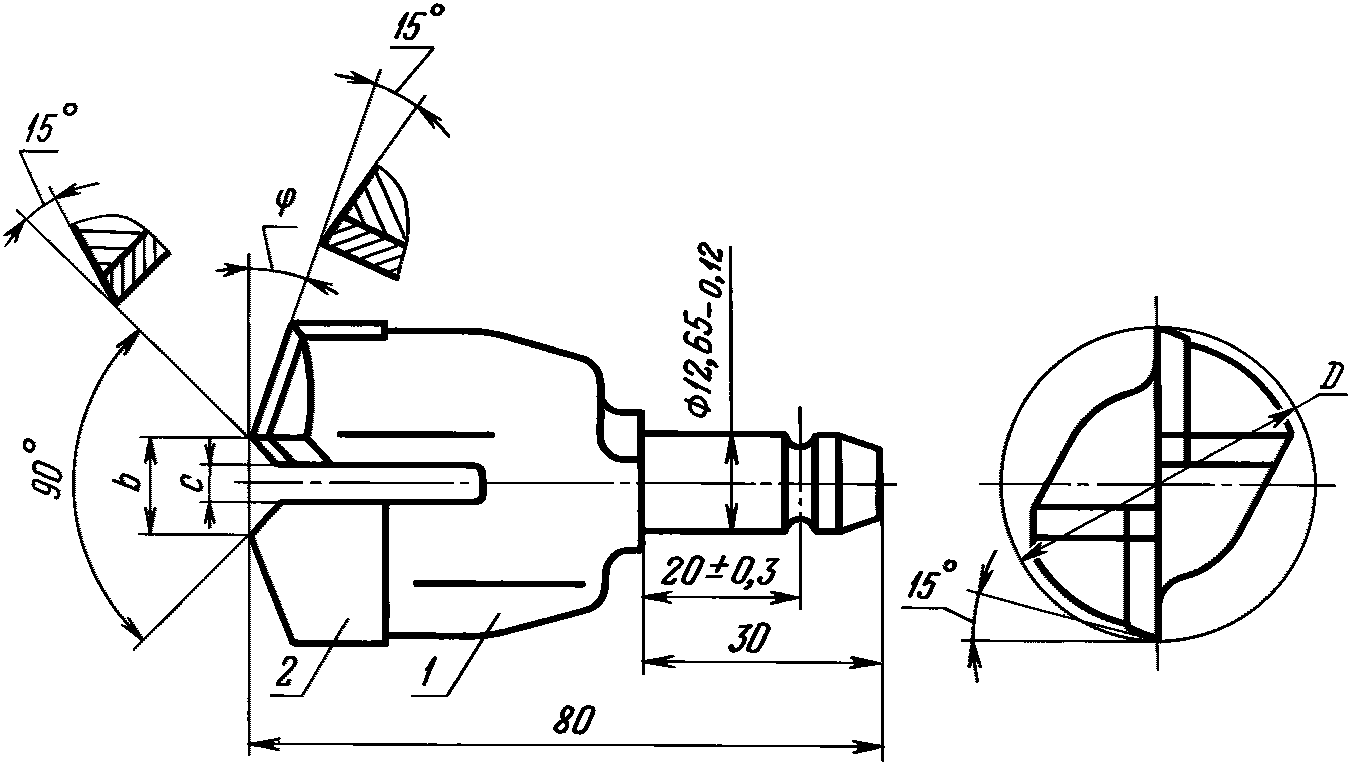

3. Основные размеры сверл должны соответствовать указанным на черт. 1, 2 и в таблице.
утвержденной в установленном порядке
левая (для сверла D = 32 мм формы Г38) по ГОСТ 880-75
| Тип сверла | D | b | c | \phi |
| С1 | 16 | 6 | - | 30° |
| (18) | 8 | 2 | ||
| 20 | 10 | 4 | ||
| (22) | 2 | |||
| 25 | 13 | 5 | ||
| С2 | 32 | 20 | 2 | |
| 40 | 12 | 5 | 20° | |
| (45) | 17 | 10 | ||
| 50 | 22 | 15 |
Примечание. Размеры сверл, заключенные в скобки, применять не рекомендуется.
Пример условного обозначения сверла типа С1 диаметром 20 мм:
4. Технические требования — по ГОСТ 17017-71.
