Утвержден и введен в действие
Постановлением Государственного
комитета стандартов
Совета Министров СССР

от 9 июля 1975 г. № 1744

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗДЕЛИЯ ТВЕРДОСПЛАВНЫЕ ДЛЯ ГОРНОГО ИНСТРУМЕНТА

ФОРМЫ И РАЗМЕРЫ

Articles made of metal-ceramic hard alloys for mining tools. Shapes and dimensions

ГОСТ 880-75

Группа В56

МКС 77.160;
ОКП 19 6500

Постановлением Государственного комитета стандартов Совета Министров СССР от 9 июля 1975 г. № 1744 дата введения установлена

1 июля 1976 года

ИНФОРМАЦИОННЫЕ ДАННЫЕ

1. РАЗРАБОТАН И ВНЕСЕН Министерством цветной металлургии СССР

2. УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета стандартов Совета Министров СССР от 09.07.75 № 1744

3. ВЗАМЕН ГОСТ 880-67

4. ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ

Обозначение НТД, на который дана ссылка Номер пункта
ГОСТ 3882-74 10
ГОСТ 4411-79 11
ТУ 48-19-367-83 10

5. Ограничение срока действия снято постановлением Госстандарта СССР от 20.12.85 № 4642

6. ИЗДАНИЕ (декабрь 2002 г.) с Изменениями № 1, 2, 3, 4, утвержденными в мае 1979 г., декабре 1985 г., январе 1989 г., октябре 1991 г. (ИУС 6-79, 4-86, 4-89, 1-92)

Требования настоящего стандарта являются обязательными.

(Измененная редакция, Изм. № 4).

1. Твердосплавные изделия для горного инструмента должны изготовляться форм, указанных в табл. 1.

Таблица 1

Обозначение формы Область применения Эскиз

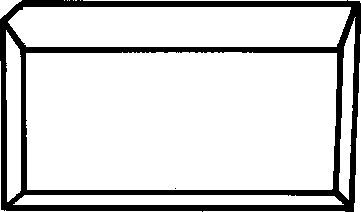

Г11 Для оснащения долотчатых коронок перфораторного бурения Информационные данные

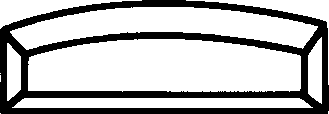

Г12 Для оснащения крестовых коронок перфораторного и пневмоударного бурения Информационные данные
Г13 Для оснащения буровых коронок к погружным пневмоударникам Информационные данные
Г14 Для оснащения буровых коронок с прерывистым лезвием Информационные данные
Г22 Для армирования угольных резцов Информационные данные
Г23 Для армирования зубков угольных комбайнов и одношарошечных долот Информационные данные
Г24 Для армирования резцов врубовых машин и угольных комбайнов Информационные данные
Г24а Для армирования резцов врубовых машин и угольных комбайнов Информационные данные
Г25 Для армирования шарошечных долот Информационные данные
Г26 Для армирования шарошечных долот Информационные данные
Г32 Для армирования резцов вращательного бурения Информационные данные
Г33 Для армирования резцов вращательного бурения Информационные данные
Г34 Для армирования резцов вращательного бурения по углю и мягким породам Информационные данные
Г34а Для армирования резцов вращательного бурения по углю и мягким породам Информационные данные
Г36 Для армирования резцов вращательного бурения по углю Информационные данные
Г37 Для армирования резцов вращательного бурения по углю и мягким породам Информационные данные
Г38 Для армирования резцов вращательного бурения Информационные данные
Г40 Для армирования резцов вращательного бурения шпуров по вязким горючим сланцам и породам в сланцевых шахтах Информационные данные
Г41 Для армирования коронок вращательного бурения геологоразведочных скважин и лопастных долот нефтяного бурения Информационные данные
Г51 Для армирования коронок вращательного бурения геологоразведочных скважин Информационные данные
Г53 Для армирования коронок вращательного бурения геологоразведочных скважин Информационные данные
Г54 Для армирования шарошечных долот Информационные данные
Г55 Для армирования коронок гидроударного бурения геологоразведочных скважин Информационные данные
Г57 Для армирования коронок гидроударного бурения геологоразведочных скважин Информационные данные
Г60 Для армирования буровых сверл Информационные данные
Г61 Для армирования тангенциальных резцов Информационные данные
Г63 Для армирования резцов вращательного бурения по породам средней крепости и крепким Информационные данные
Г64 Для армирования резцов горнодобывающих комбайнов по углю Информационные данные
Г65 Для армирования резцов соледобывающих комбайнов Информационные данные
Г66 Для армирования строительных инструментов Информационные данные
Г67 Для армирования породных и угольных резцов Информационные данные

(Измененная редакция, Изм. № 1, 2).

2. Размеры изделий должны соответствовать указанным на черт. 1 - 35 и в табл. 2 - 20.

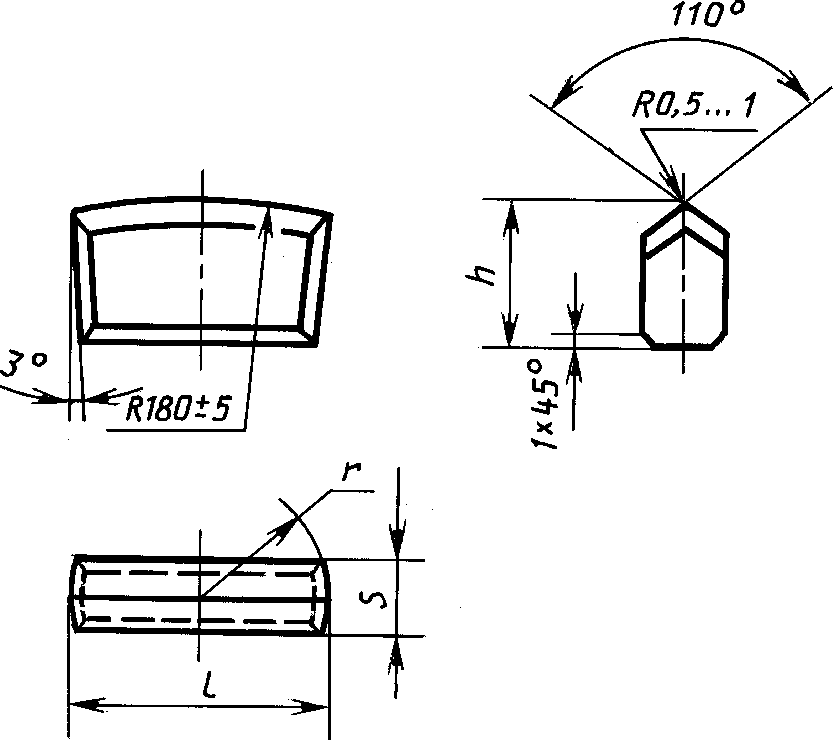

Форма Г11

Информационные данные

Черт. 1

Таблица 2

мм

Номер изделияl
(пред. откл. +1)		h
(пред. откл. -0,8)		s
(пред. откл. +0,5)		r
(пред. откл. +/- 1,0)
Г110128167,514,0
Г11023216,0
Г11033618,0
Г11049,5
Г1105407,520,0
Г1106189,5
Г11074321,5
Г11084623,0
Г11095226,0
Г11104924,5

Примечание. По заказу потребителя изделия изготовляют с R = (120 +/- 5) мм.

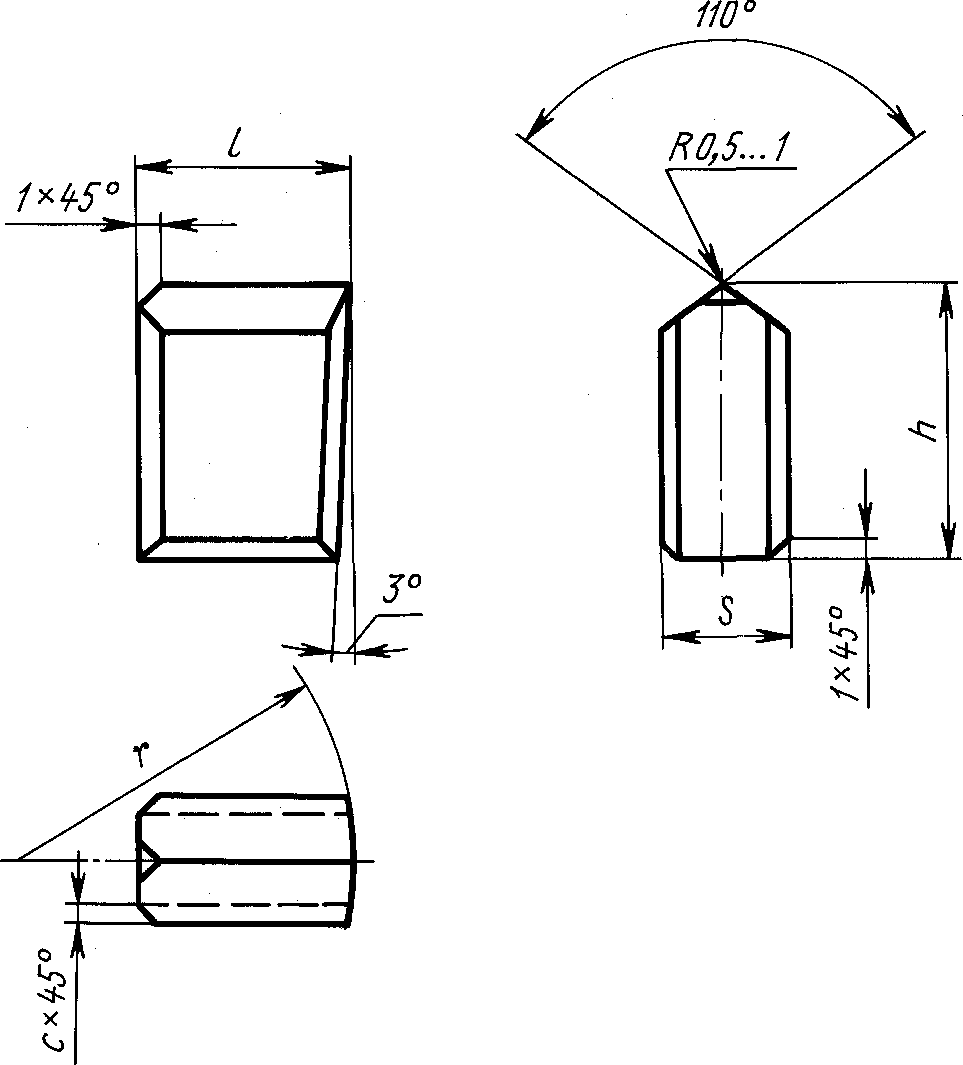

Форма Г12

Информационные данные

Черт. 2

Таблица 3

мм

Номер изделияl
(пред. откл. +/- 0,5)		h
(пред. откл. -0,8)		s
(пред. откл. +0,5)		r
(пред. откл. +/- 1,0)		c
(пред. откл. +/- 0,5)
Г120112167,5161,0
Г120213
Г1203149,520
Г1204157,518
Г120521
Г120616189,520
Г1207177,5
Г1208189,5211,5
Г12091216181,0

Примечание. Изделия с фасками c x 45° изготовляют по заказу потребителя.

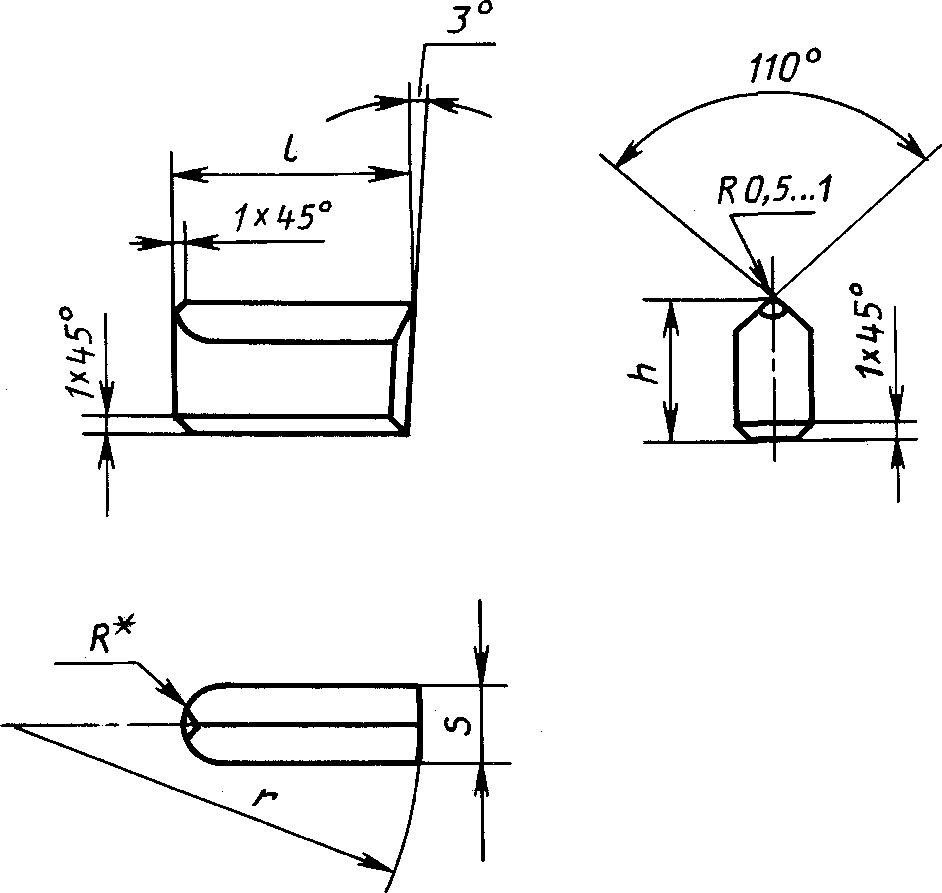

Форма Г13

Информационные данные

Черт. 3

Таблица 4

мм

Номер изделияl
(пред. откл. +/- 0,5)		h
(пред. откл. -0,8)		s
(пред. откл. +0,5)		R <*>r
(пред. откл. +/- 1,0)
Г130128189,5552
Г13023278
Г130349
Г130436
Г13054064
Г13061411,5630
Г130716
Г13081620
Г130920
Г131024
Г1311232413,5762
Г131237
Г1313262011,5630

<*> Размеры для справок.

Форма Г14

Информационные данные

Черт. 4

Таблица 5

мм

Номер изделияdh
(пред. откл. +/- 0,4)
Номин.Пред. откл.
Г14018-0,3516
Г140210-0,45
Г140312-0,60
Г14041420
Г140515
Г140616
Г140722
Г14081720
Г140918
Г141020

Примечание. (Исключено, Изм. № 2).

Форма Г22

Информационные данные

Черт. 6 <1>

<1> Черт. 5 исключен.

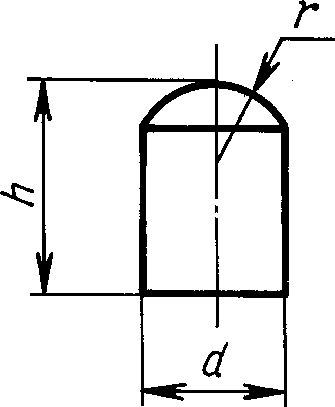

Форма Г23

Информационные данные

Черт. 7

Таблица 6

мм

Номер изделияdhr
(пред. откл. +/- 0,25)
Номин.Пред. откл.Номин.Пред. откл.
Г23018,2+0,314+/- 0,354,5
Г230212
Г2303 <*>10,0165,5
Г230712,220+/- 0,406,5

<*> Изготовляют по заказу потребителя.

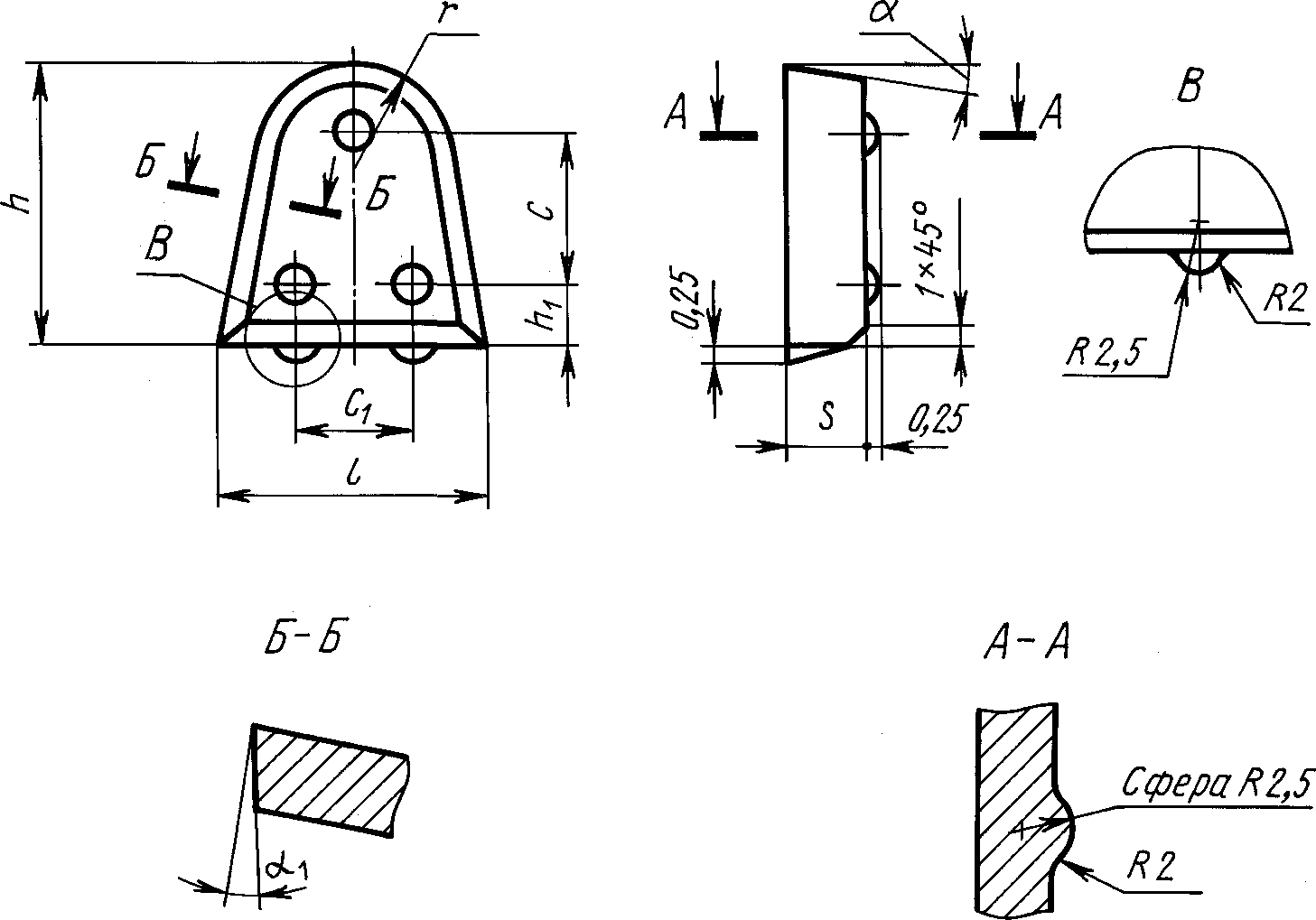

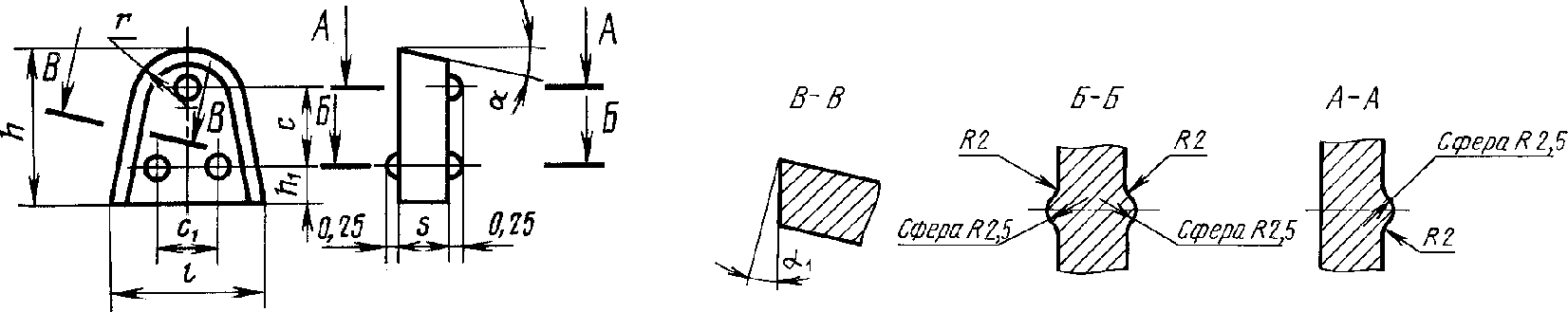

Форма Г24

Информационные данные

Черт. 8

Таблица 7

Размеры в мм

Номер изделияhlsrh1cc1\alpha\alpha_{1}
Номин.Пред. откл.Номин.Пред. откл.Номин.Пред. откл.
Г240115+/- 0,412+/- 0,354,0+/- 0,204,52,58,06,510°3°
Г24025,5+/- 0,25
Г240321+/- 0,518+/- 0,457,0+/- 0,255,54,011,58,015°4°

Форма Г24а

Информационные данные

Черт. 9

Таблица 8

Размеры в мм

Номер изделияhlsrh1cc1\alpha\alpha_{1}
Номин.Пред. откл.Номин.Пред. откл.Номин.Пред. откл.
Г24а-0216+/- 0,4013+/- 0,354+/- 0,204,539,0610°3°
Г24а-0322+/- 0,5016+/- 0,407+/- 0,255,613,5815°4°
Г24а-052720+/- 0,4587,0417,510
Г24а-066

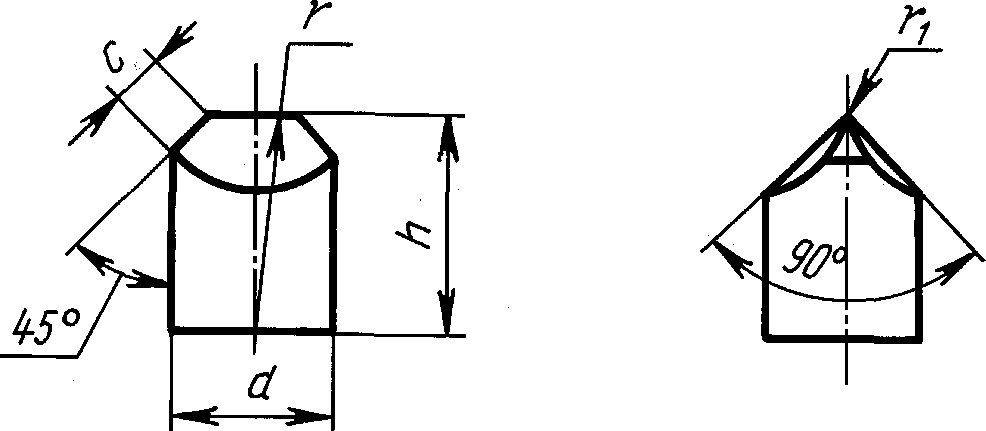

Форма Г25

Информационные данные

Черт. 10

Таблица 9

мм

Номер изделияdhrr1c
Номин.Пред. откл.Номин.Пред. откл.Номин.Пред. откл.
Г25013,2+0,35+/- 0,208+/- 0,150,50,5
Г25024,27+/- 0,25
Г25036+/- 0,20
Г25045,29+/- 0,2510
Г25058
Г25067
Г25076,21012
Г25089
Г25098
Г25107,212+/- 0,3014
Г251110
Г25128,21316
Г251312
Г251411
Г251510+/- 0,25
Г25169,21418
Г251713
Г251812
Г251911+/- 0,30
Г252010,21620+/- 0,201,01,0
Г252115
Г252214
Г252313
Г252412
Г252511,21622
Г252615
Г252714
Г252813
Г252912
Г253011
Г253110
Г253212,3+0,318+/- 0,4024+/- 0,201,01,0
Г253317
Г253416+/- 0,30
Г253515
Г253614
Г253713,319+/- 0,4026
Г253818
Г253917+/- 0,30
Г254016
Г254115
Г254214,3+0,421+/- 0,4028
Г254320
Г254418+/- 0,30
Г254517
Г254616
Г254715,32230
Г254821
Г254920
Г255019
Г255118
Г255216,32432
Г255322
Г255420
Г255519
Г255618

Форма Г26

Информационные данные

Черт. 11

Таблица 10

мм

Номер изделияdhrНомер изделияdhr
Номин.Пред. откл.Номин.Пред. откл.Номин.Пред. откл.Номин.Пред. откл.Номин.Пред. откл.Номин.Пред. откл.
Г26013,25+/- 0,201,8Г264311,2+0,312+/- 0,306,0+/- 0,25
Г26024,262,3Г264411
Г26035Г264510+/- 0,25
Г26045,28+/- 0,252,8Г264612,318+/- 0,306,5
Г26057Г264717
Г26066+/- 0,20Г264816
Г26076,29+/- 0,253,4Г264915
Г26088Г265014
Г26097Г265113
Г26106+/- 0,20Г265212
Г26117,211+/- 0,303,9Г265311
Г261210+/- 0,25+/- 0,20Г265413,3197,0
Г26139Г265518
Г26148Г265617
Г26157Г265716
Г26166+/- 0,20Г265815
Г26178,213+/- 0,304,5Г265914
Г261812Г266013
Г261911Г266112
Г262010+/- 0,25Г266214,3217,5
Г2621+0,39Г266320
Г26228Г266418
Г26237Г266517
Г26249,214+/- 0,305,0+/- 0,25Г266616
Г262513Г266715
Г262612Г266814
Г262711Г266913
Г262810+/- 0,25Г267015,3228,0
Г26299Г267121+/- 0,40
Г26308Г267220
Г263110,216+/- 0,305,5Г267315,3+0,419
Г263215Г267418
Г263314Г267517
Г263413Г267616
Г263512Г267715
Г263611Г267816,3248,5
Г263710+/- 0,25Г267922
Г26389Г268020
Г263911,216+/- 0,306,0Г268119
Г264015Г268218
Г264114Г268317
Г264213Г268416

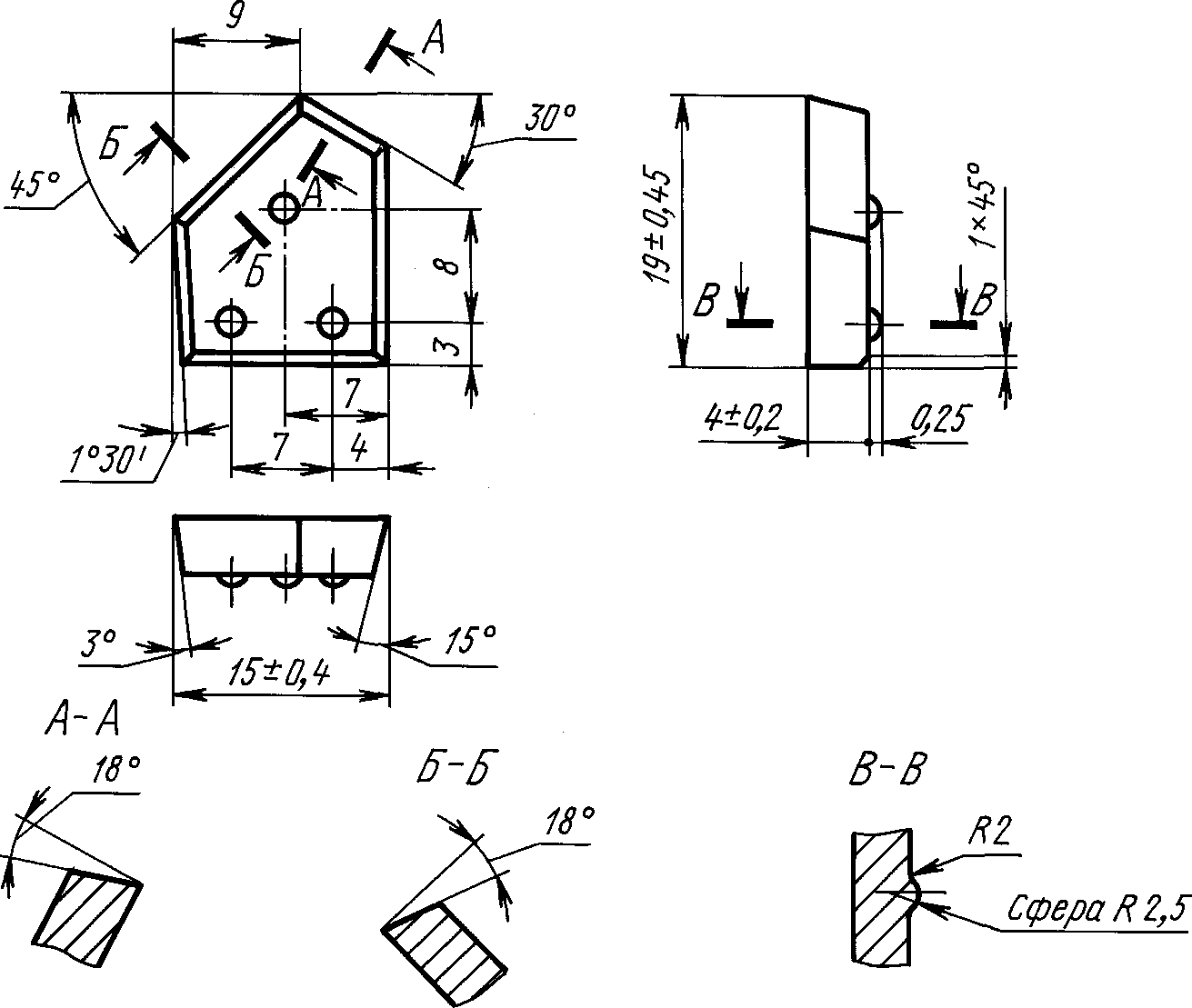

Форма Г32

Информационные данные

Черт. 12

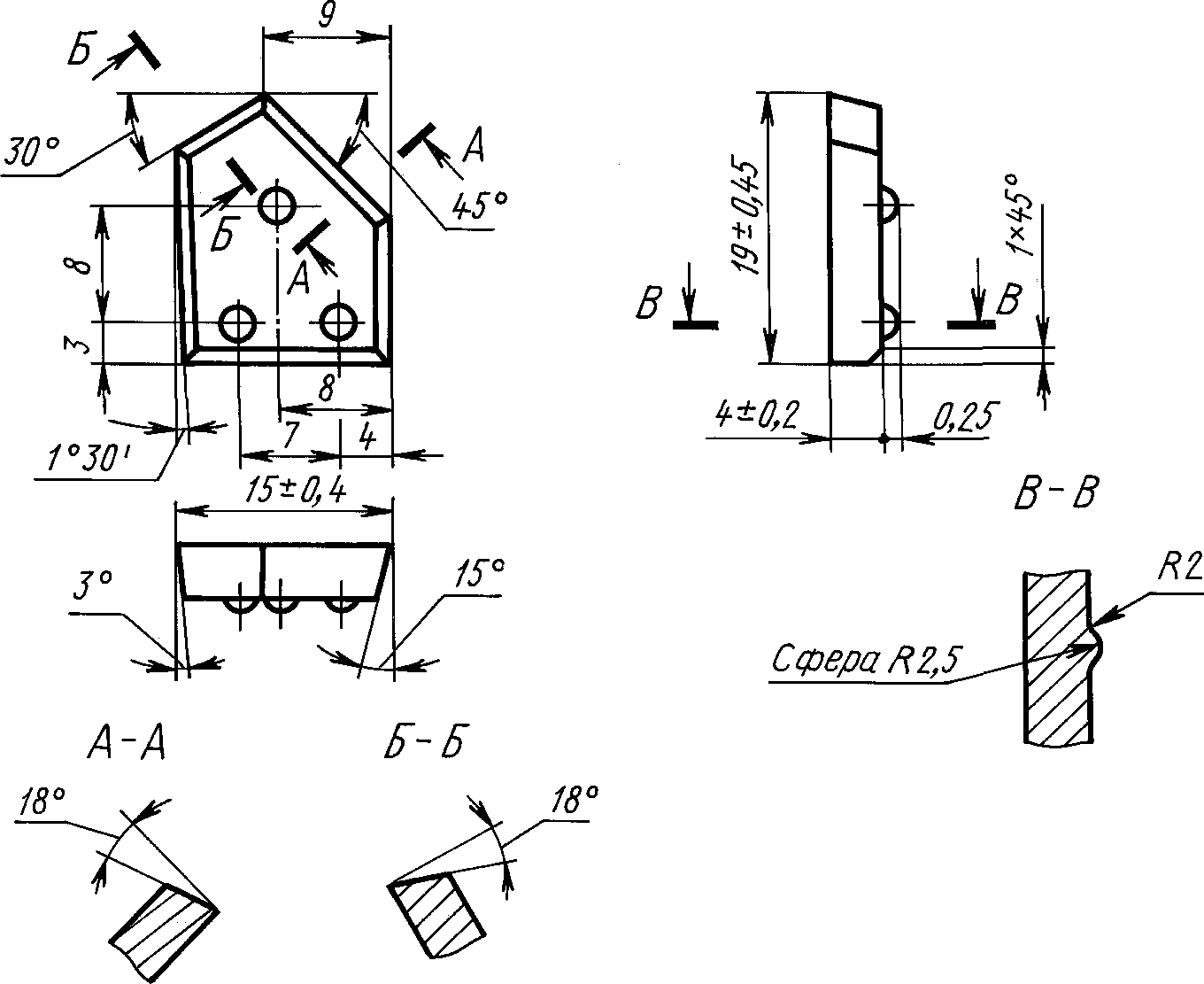

Форма Г33

Информационные данные

Черт. 13

Форма Г34

Информационные данные

Черт. 14

Форма Г34а

Информационные данные

Черт. 15

Форма Г36

Информационные данные

Черт. 16

Форма Г37

Информационные данные

Черт. 17

Форма Г38

Информационные данные

Черт. 18

Форма Г40

Информационные данные

Черт. 20 <*>

<*> Черт. 19 исключен.

Форма Г41

Информационные данные

Черт. 21

Таблица 11

мм

Номер изделияbhs
Номин.Пред. откл.Номин.Пред. откл.Номин.Пред. откл.
Г41013,0+/- 0,2015+/- 0,401,5+/- 0,15
Г41026,0+/- 0,2520+/- 0,454,0+/- 0,20
Г41038,06,0+/- 0,25
Г41047,5+/- 0,2015+/- 0,250,7+/- 0,15
Г41058,5
Г41069,5
Г41071,8+/- 0,1510+/- 0,251,8+/- 0,15
Г41083,0+/- 0,201,5

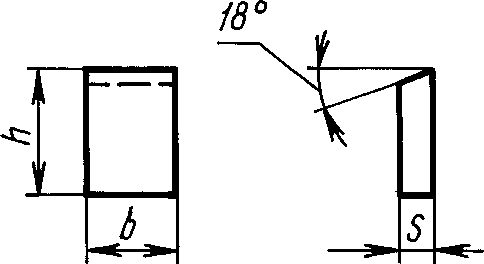

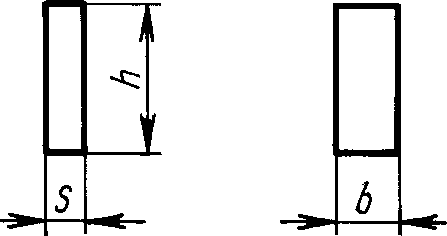

Форма Г51

Информационные данные

Черт. 22

Таблица 12

мм

Номер изделияbhs
(пред. откл. +/- 0,2)
Номин.Пред. откл.Номин.Пред. откл.
Г51015,0+/- 0,207+/- 0,253
Г51027,5+/- 0,2510+/- 0,30
Г51038,5+/- 0,308+/- 0,25
Г510410+/- 0,30
Г510510,014+/- 0,404
Г51061,5+/- 0,1012+/- 0,353
Г51074,0+/- 0,2010+/- 0,304
Г51083,08+/- 0,253
Г51092,5+/- 0,1512+/- 0,35
Г51102,0
Г51113,020+/- 0,504

Примечание. По заказу потребителя допускается изготовление изделий с одной или двумя фасками 1 x 45° у основания, а изделий Г5110 и Г5111 — с задним углом 25°.

Форма Г53

Информационные данные

Черт. 23

Таблица 13

мм

Номер изделияd
(пред. откл. +/- 0,2)		h
Номин.Пред. откл.
Г530155+/- 0,20
Г53028+/- 0,25
Г530310+/- 0,30
Г5304715
Г530520+/- 0,40

Примечание. По заказу потребителя допускается изготовление изделий Г5301 — Г5303 без угла 25°.

Форма Г54

Информационные данные

Черт. 24

Таблица 14

мм

Номер изделияd
(пред. откл. +/- 0,3)		hНомер изделияd
(пред. откл. +/- 0,3)		h
Номин.Пред. откл.Номин.Пред. откл.
Г54013,23+/- 0,15Г54087,25+/- 0,20
Г54024,24Г54098,28+/- 0,25
Г54035,25+/- 0,20Г54107
Г54044+/- 0,15Г54116+/- 0,20
Г54056,26+/- 0,25Г541210,28+/- 0,25
Г54065+/- 0,20Г541312,210+/- 0,30
Г54077,26+/- 0,25Г54148+/- 0,25

Форма Г55

Информационные данные

Черт. 25

Таблица 15

мм

Номер изделияs
(пред. откл. +/- 0,35)		rr1
Пред. откл. +/- 1
Р5501
10,7
29,519,5Г550217,7

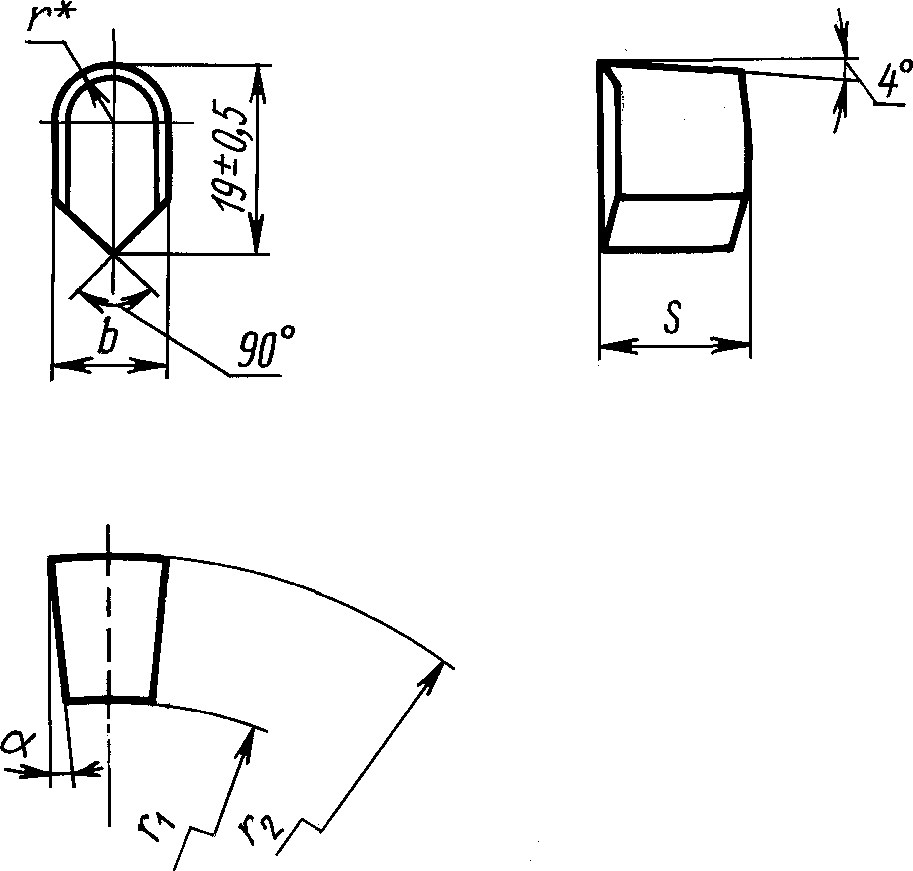

38,021,0Форма Г57

Информационные данные

<*> Размер для справок.

Черт. 26

Таблица 16

Размеры в мм

Номер изделияs
(пред. откл. +/- 0,35)		b
(пред. откл. +/- 0,4)		rr1r2\alpha
Пред. откл. +/- 1
Г570110,794,519,529,52°
Г570212,7105,026,038,04°
Г570314,7115,543,057,5

Форма Г60

Информационные данные

Черт. 29 <>*

<> Черт. 27, 28 исключены.*

Форма Г61

Информационные данные

Черт. 30

Форма Г63

Информационные данные

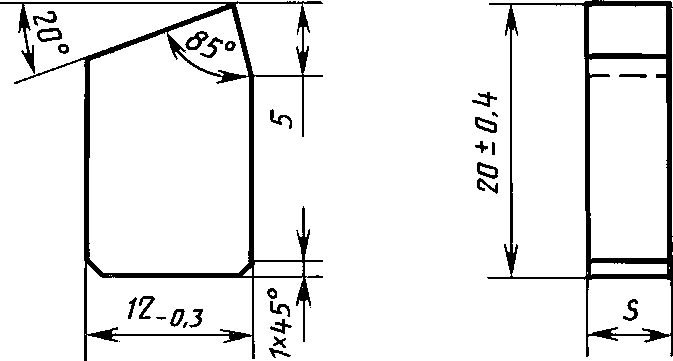

Черт. 32 <>*

<> Черт. 31 исключен.*

Таблица 19 <**>

мм

Номер изделия s
(пред. откл. +/- 0,4)
Г6301 6
Г6302 8
Г6303 10

<**> Табл. 17, 18 исключены.

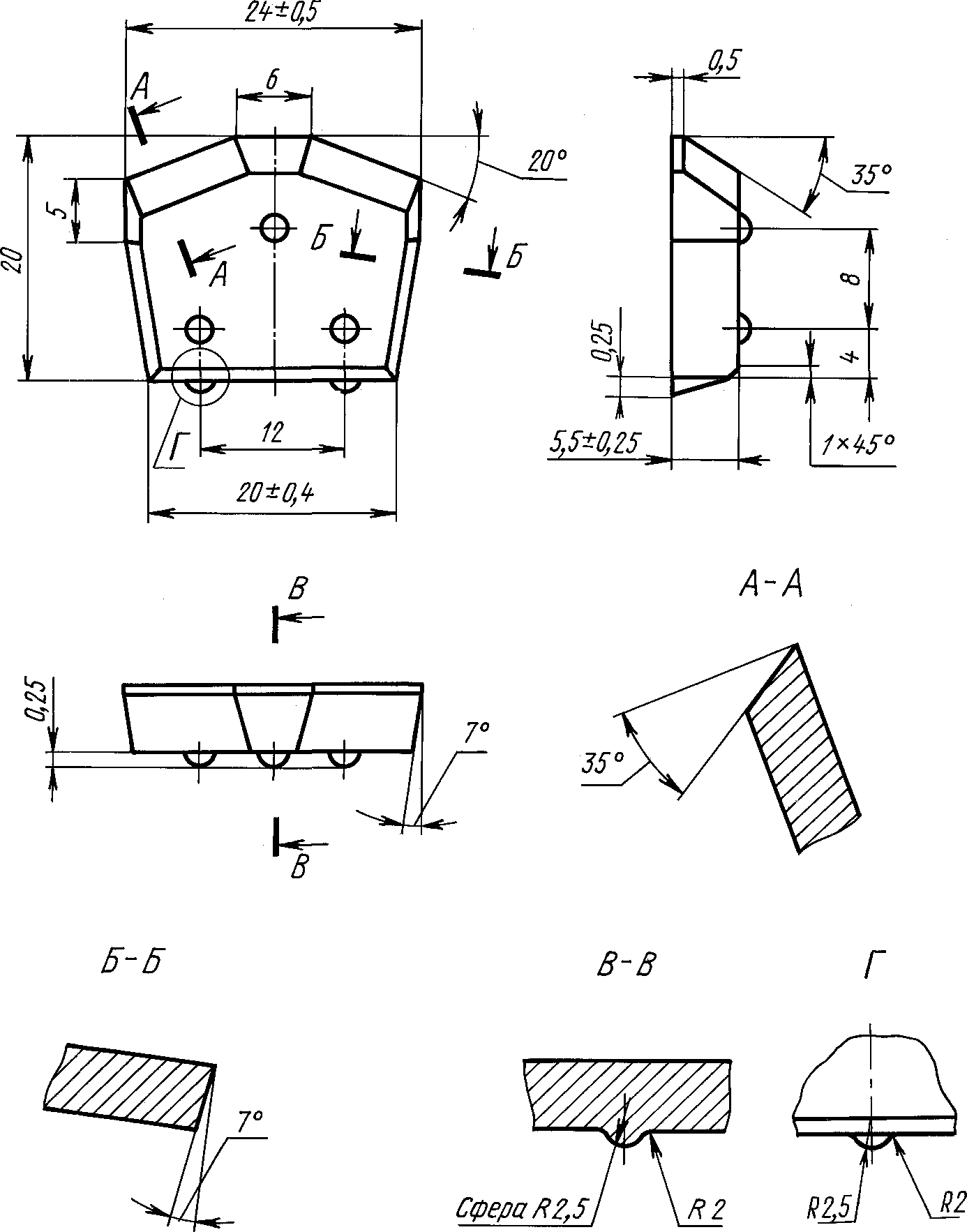

Форма Г64

Информационные данные

Черт. 33

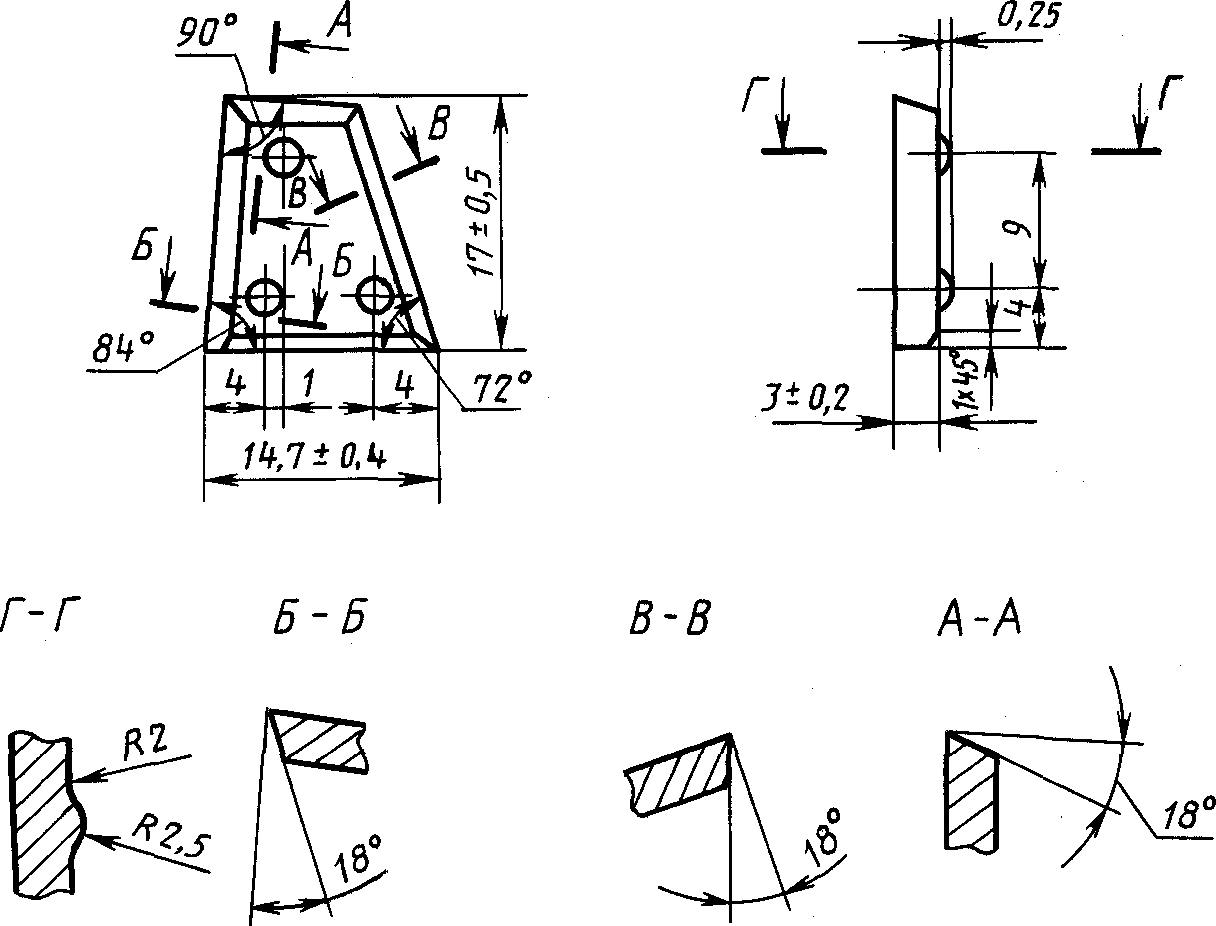

Форма Г65

Информационные данные

Черт. 34

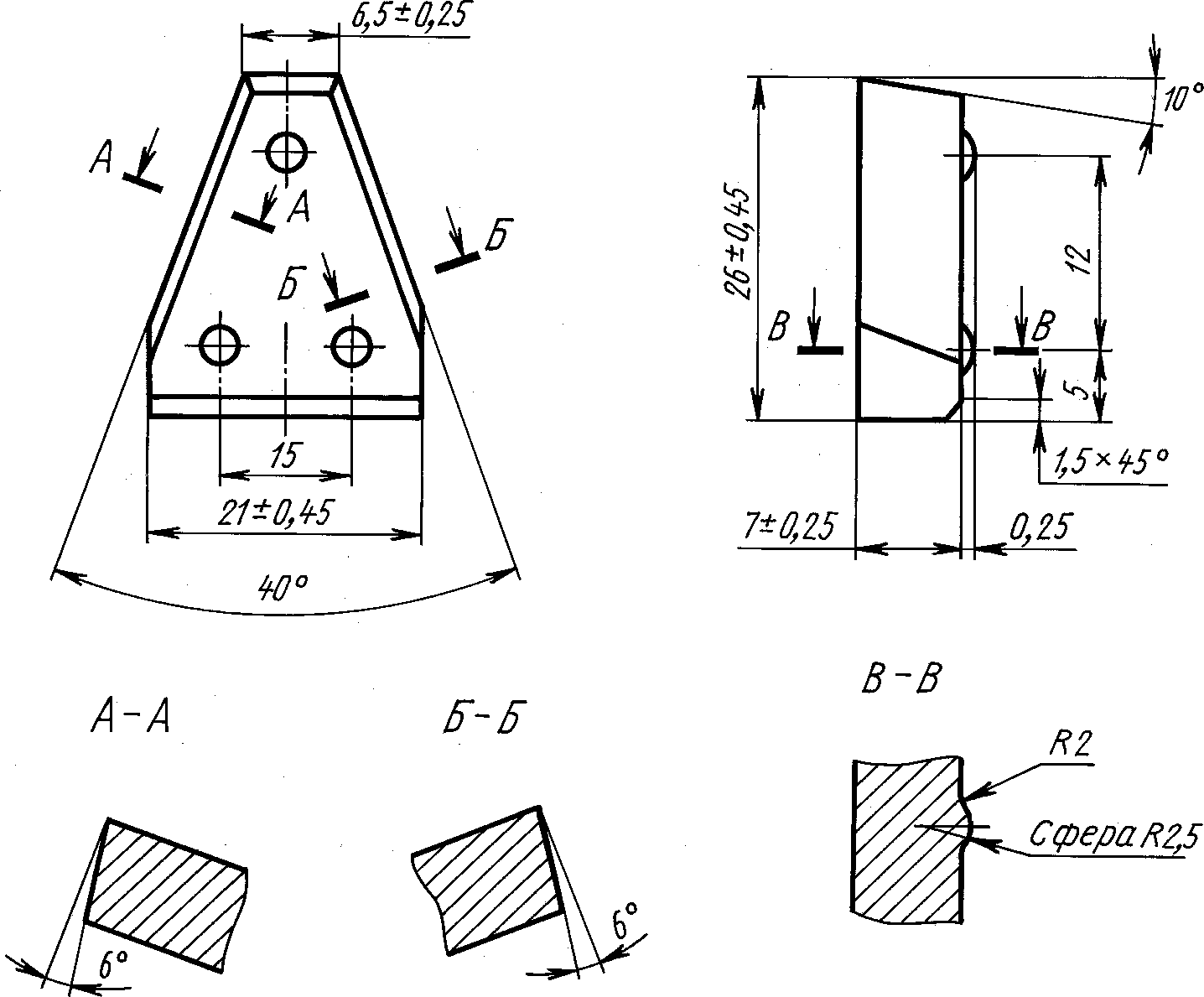

Форма Г66

Информационные данные

Черт. 35

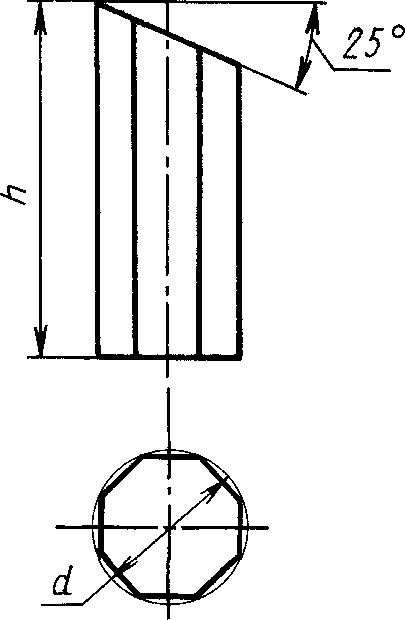

Форма Г67

Информационные данные

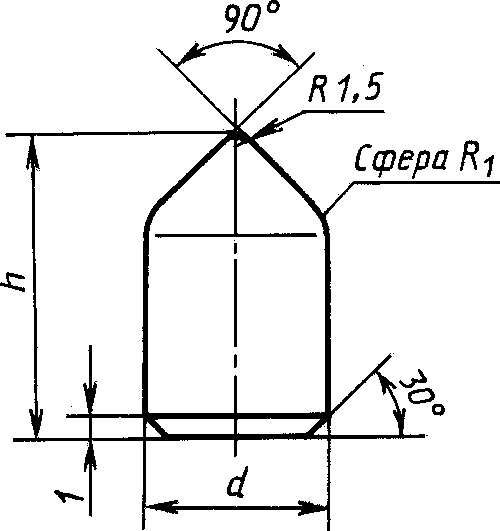

Черт. 36

Таблица 21 <*>

мм

Номер изделияdhR1
Номин.Пред. откл.Номин.Пред. откл.
Г67017+/- 0,315+/- 0,453,5
Г67029+/- 0,317+/- 0,454,5
Г670312+/- 0,320+/- 0,606,0
Г670416+/- 0,324+/- 0,608,0

<> Табл. 20 исключена.*

Условное обозначение изделий для горного инструмента при заказе составляется с учетом Общесоюзного классификатора продукции (ОКП). Полный код ОКП изделий для горного инструмента состоит из 15 (16) знаков: первые 10 знаков приведены в приложении 2, последние 5 (6) знаков — номер изделия для горного инструмента — приведены в табл. 2 - 21.

Пример условного обозначения изделия формы Г11 из твердого сплава марки ВК8-В, размерами l = 28 мм, h = 16 мм, s = 7,5 мм, r = 14 мм при заказе:

19 6533 2852 Г1101 ГОСТ 880-75

в технической документации:

Изделие формы Г1101 ВК8-В ГОСТ 880-75.

То же, для изделия формы Г24а, размерами h = 16 мм, l = 13 мм, s = 4 мм, r = 4,5 мм, h1 = 3 мм, C = 9 мм, C1 = 6 мм, \alpha = 10^{\circ} , \alpha_{1} = 3^{\circ} при заказе:

19 6533 2859 Г24а-02 ГОСТ 880-75

в технической документации:

Изделие формы Г24а: Г24а-02 ВК8-В ГОСТ 880-75.

(Измененная редакция, Изм. № 1, 2, 3, 4).

3. Неуказанные предельные отклонения линейных размеров — по \pm \frac{IT14}{2} .

(Измененная редакция, Изм. № 1).

4. Неуказанные предельные отклонения углов изделий не должны превышать для углов:

до 5° ....................................... +1°;

св. 5° до 15° ............................... +/- 1;

св. 15° ..................................... +/- 2°.

5. Углы, радиусы, фаски и неоговоренные допусками размеры изделий форм Г24, Г24а, Г25, Г26 и Г67 даны для построения прессового инструмента и на готовых изделиях не контролируются.

(Измененная редакция, Изм. № 2).

6. По заказу потребителя изделия форм Г23, Г25, Г26 и Г54 должны изготовляться в шлифованном виде по нормативно-технической документации.

7. По заказу потребителя допускается изготовление изделий форм Г34, Г34а, Г36, Г37 с задними углами 25°.

(Измененная редакция, Изм. № 2).

8. На изделиях Г2601 - Г2605 допускается наличие заусенцев до 0,3 мм.

9. Если изделия форм Г11, Г12, Г13, Г14, Г23, Г24 и Г65 поставляются потребителям партией 30 — 50 тыс. шт., то отклонение размеров по толщине или диаметру в пределах поставляемой партии не должно превышать 0,1 мм.

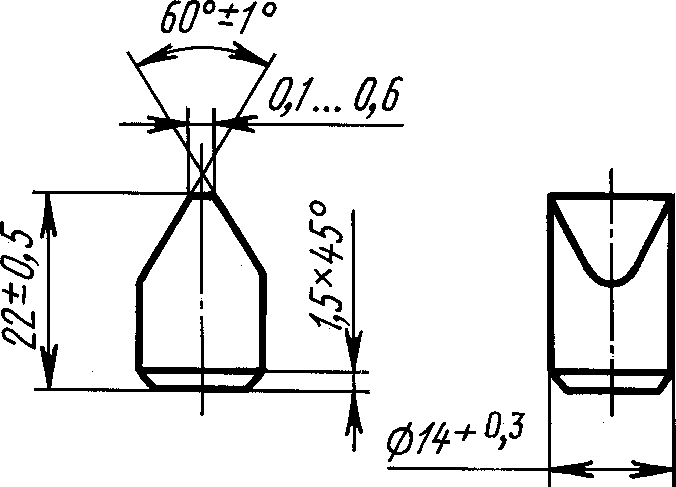

На изделии формы Г65 размер \text{Ø}14^{+ 0,3} мм контролируют на цилиндрической части изделия от его основания до начала клиновой поверхности.

(Измененная редакция, Изм. № 1).

10. Изделия должны изготовляться из твердого сплава по ГОСТ 3882.

По заказу потребителя допускается изготовлять изделия форм Г11, Г12, Г13, Г14 из твердого сплава марки ВК10-КС по ТУ 48-19-367.

(Измененная редакция, Изм. № 4).

11. Технические требования — по ГОСТ 4411.

12. Ориентировочная масса изделий приведена в приложении 1.

Приложение 1

Справочное

ОРИЕНТИРОВОЧНАЯ МАССА ИЗДЕЛИЙ

Форма изделияНомер изделияМарка твердого сплаваОриентировочная масса изделия, г
Г1101ВК1543,5
Г110250,9
Г110356,9
Г110470,1
Г110558,7
Г110682,5
Г110789,1
Г110897,3
Г1109106,3
Г1110106,0
Г1101ВК11-В;
ВК10-КС		44,6
Г110252,2
Г110358,3
Г110471,8
Г110560,1
Г110684,5
Г110791,3
Г110899,7
Г1109108,4
Г11Г1110108,0
Г1101ВК8-В45,7
Г110253,5
Г110359,8
Г110473,6
Г110561,6
Г110686,6
Г110793,5
Г1108102,1
Г1109111,6
Г1110110,3
Г1101ВК6-В46,3
Г110254,2
Г110360,6
Г110474,6
Г110562,5
Г110687,7
Г110794,8
Г1108103,5
Г1109113,1
Г1110111,6
Г1201ВК1518,5
Г120220,2
Г120326,6
Г120423,4
Г120529,0
Г120634,8
Г120730,3
Г120839,4
Г1201ВК11-В; ВК10-КС18,9
Г120220,7
Г120327,3
Г120424,0
Г120529,7
Г120635,6
Г120731,0
Г120840,4
Г12Г1201ВК8-В19,4
Г120221,2
Г120327,9
Г120424,6
Г120530,5
Г120636,5
Г120731,8
Г120841,3
Г1201ВК6-В19,7
Г1202ВК6-В21,5
Г1203ВК6-В28,3
Г1204ВК6-В24,9
Г1205ВК6-В30,9
Г1206ВК6-В37,0
Г1207ВК6-В32,2
Г1208ВК6-В41,9
Г1209ВК1523,2
Г1209ВК11-В;
ВК10-КС		23,8
Г1209ВК8-В24,4
Г1209ВК6-В24,7
Г13Г1301ВК1554,0
Г130263,3
Г1303102,0
Г130472,3
Г130581,9
Г130639,6
Г130740,3
Г130845,3
Г130957,3
Г131069,2
Г131193,7
Г1312162,9
Г1301ВК11-В;
ВК10-КС		55,7
Г130265,3
Г1303105,2
Г130474,2
Г130583,9
Г130640,2
Г130740,9
Г13Г1308ВК11-В;
ВК10-КС		46,0
Г130958,1
Г131070,2
Г131195,2
Г1312165,3
Г131374,4
Г1301ВК8-В57,5
Г130267,3
Г1303108,5
Г130476,5
Г130586,0
Г130641,3
Г130742,0
Г130847,2
Г130959,8
Г131072,2
Г131197,8
Г1312169,9
Г14Г1401ВК1510,0
Г140215,0
Г140322,0
Г140439,0
Г140542,0
Г140648,0
Г140754,0
Г140848,0
Г140949,0
Г141058,5
Г1401ВК11-В;
ВК10-КС		10,3
Г140215,5
Г140322,7
Г140440,7
Г140543,4
Г140649,1
Г140756,7
Г140849,6
Г140950,1
Г141059,4
Г22-ВК6-В33,0
Г23Г2301ВК89,2
Г23027,7
Г230316,2
Г230726,1
Г2301ВК11-ВК8,8
Г23027,4
Г230315,5
Г230725,0
Г24Г2401ВК8-В9,0
Г240212,0
Г240325,0
Г24аГ24а-02ВК8-В8,9
Г24а-0326,1
Г24а-0546,8
Г24а-0635,3
Г25010,6
Г25021,2
Г25031,0
Г25042,4
Г25052,1
Г25061,8
Г25073,8
Г25083,1
Г25092,9
Г25106,7
Г25114,4
Г25129,0
Г25137,7
Г25147,0
Г25156,2
Г251611,0
Г251710,0
Г25189,0
Г25198,1
Г252016,2
Г25Г2521ВК15;
ВК11-ВК		15,0
Г252213,9
Г252312,8
Г252411,6
Г252517,7
Г252616,4
Г252715,5
Г252814,0
Г252912,7
Г253011,6
Г253110,5
Г253224,8
Г253324,6
Г253423,0
Г253519,8
Г253618,2
Г253730,5
Г253827,7
Г253926,2
Г254024,6
Г254123,1
Г254239,2
Г254338,9
Г254433,9
Г254530,2
Г254626,9
Г254746,8
Г254844,2
Г254941,6
Г255039,1
Г255136,5
Г255258,2
Г255352,4
Г25Г2554ВК15;
ВК11-ВК		46,5
Г255543,6
Г255640,7
Г26010,5
Г26021,0
Г26030,8
Г26042,2
Г26051,9
Г26061,7
Г26074,1
Г26083,0
Г26092,5
Г26102,2
Г26115,9
Г26125,3
Г26134,7
Г26144,1
Г26Г2615ВК8-В;
ВК8-ВК		3,5
Г26162,9
Г26179,1
Г26188,4
Г26197,6
Г26206,8
Г26216,0
Г26225,2
Г26234,4
Г262412,3
Г262511,3
Г262610,3
Г26279,3
Г26288,4
Г26297,4
Г26306,4
Г263117,3
Г263216,0
Г263314,9
Г263413,7
Г263513,2
Г263611,2
Г263710,0
Г26388,8
Г263920,5
Г264019,1
Г264117,6
Г264216,2
Г264314,7
Г264413,3
Г264511,8
Г264627,8
Г264726,1
Г264824,2
Г264922,5
Г265020,7
Г265118,9
Г265217,2
Г265315,5
Г265434,1
Г265532,0
Г265629,9
Г265727,9
Г265825,9
Г265923,8
Г266021,8
Г266119,7
Г266243,7
Г266341,3
Г266436,5
Г266534,2
Г266631,8
Г266729,4
Г266827,0
Г266924,7
Г267052,1
Г267149,4
Г267246,7
Г267344,0
Г267441,2
Г267538,5
Г267636,8
Г267735,8
Г267864,7
Г267958,5
Г268052,3
Г268149,2
Г268246,1
Г268343,0
Г268440,0
Г32-ВК830,0
Г33-14,0
Г34-11,8
Г34а-11,8
Г36-10,0
Г37-8,0
Г38-14,0
Г40-14,9
Г41Г4101ВК61,0
Г41027,1
Г410314,2
Г41041,2
Г41051,3
Г41061,5
Г41Г4101ВК80,9
Г41027,0
Г410314,0
Г41041,1
Г41051,2
Г41061,4
Г4107ВК6, ВК80,5
Г41080,7
Г51Г5101ВК61,5
Г51023,2
Г51032,9
Г51043,6
Г51057,8
Г51060,8
Г51072,3
Г51081,1
Г51091,4
Г51101,0
Г51113,5
Г5101ВК81,4
Г51023,1
Г51032,8
Г51043,5
Г51057,7
Г51060,8
Г51072,2
Г51081,0
Г51091,3
Г51101,0
Г51113,4
Г53Г53011,6
Г53022,2
Г53032,3
Г53047,5
Г530510,0
Г54Г5401ВК6-В; ВК4-В0,3
Г54020,8
Г54031,5
Г54041,0
Г54052,6
Г54061,8
Г54073,6
Г54083,4
Г54096,2
Г54105,9
Г54115,0
Г54129,8
Г541316,7
Г541413,3
Г55Г5501ВК1522,0
Г550236,5
Г57Г570120,0
Г570226,3
Г570330,8
Г60Г6010ВК6492,0
Г61-ВК8-В30,0
Г63Г6301ВК817,4
Г630222,0
Г630327,4
Г64-39,5
Г65-41,5
Г66Г6601ВК6-В20,0
Г6602ВК1522,0
Г660338,0
Г660444,0
Г6602ВК8-В23,0
Г67Г6701ВК8-В8,8
Г670214,4
Г670328,8
Г670458,7

Приложение 1. (Измененная редакция, Изм. № 1, 2, 3, 4).

Приложение 2
Обязательное

КОДЫ ОКП ИЗДЕЛИЙ ДЛЯ ГОРНОГО ИНСТРУМЕНТА

Форма изделияМарка сплаваКод ОКП
Г11ВК1519 6527 2852
ВК11В19 6534 2852
ВК8-В19 6533 2852
ВК6-В19 6532 2852
ВК10-КС19 6536 2852
Г12ВК1519 6527 2853
ВК11-В19 6534 2853
ВК8-В19 6533 2853
ВК6-В19 6532 2853
ВК10-КС19 6536 2853
Г13ВК1519 6527 2854
ВК11-В19 6534 2854
ВК8-В19 6533 2854
ВК10-КС19 6536 2854
Г14ВК1519 6527 2855
ВК11-В19 6534 2855
ВК10-КС19 6536 2855
Г22ВК6-В19 6532 2856
Г23ВК819 6525 2857
ВК11-ВК19 6537 2857
Г24ВК8-В19 6533 2858
Г24аВК8-В19 6533 2859
Г25ВК1519 6527 2860
ВК11-ВК19 6537 2860
Г26ВК8-В19 6533 2861
ВК8-ВК19 6535 2861
Г32ВК819 6525 2862
Г33ВК819 6525 2863
Г34ВК819 6525 2864
Г34аВК819 6525 2865
Г36ВК819 6525 2866
Г37ВК819 6525 2867
Г38ВК819 6525 2868
Г40ВК819 6525 2877
Г41ВК619 6524 2870
ВК819 6525 2870
Г51ВК619 6524 2871
ВК819 6525 2871
Г53ВК819 6525 2872
Г54ВК6-В19 6532 2873
ВК4-В19 6531 2873
Г55ВК1519 6527 2874
Г57ВК1519 6527 2878
Г60ВК619 6524 2880
Г61ВК8-В19 6533 2881
Г63ВК819 6525 2883
Г64ВК819 6525 2884
Г65ВК819 6525 2885
Г66ВК6-В19 6532 2886
ВК1519 6527 2886
ВК8-В19 6533 2886
Г67ВК8-В19 6533 2887

Приложение 2. (Измененная редакция, Изм. № 4).
