Введен в действие Постановлением Государственного комитета СССР по стандартам от 16 мая 1979 г. № 1737

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КЛЮЧИ ШАРНИРНЫЕ ДЛЯ КРУГЛЫХ ШЛИЦЕВЫХ ГАЕК

КОНСТРУКЦИЯ И РАЗМЕРЫ

Jointed hook wrenches for circular spline nuts. Design and dimensions

ГОСТ 16985-79*

Группа Г24

ОКП 39 2652

Взамен ГОСТ 16985-71

Постановлением Государственного комитета СССР по стандартам от 16 мая 1979 г. № 1737 срок введения установлен

с 1 июля 1980 года

Проверен в 1984 г.

Переиздание (июль 1986 г.) с Изменением № 1, утвержденным в декабре 1984 г. (ИУС 3-85).

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на шарнирные ключи для круглых шлицевых гаек по ГОСТ 11871-80 с наружными диаметрами от 22 до 220 мм и изготовляемые для нужд народного хозяйства и экспорта.

2. Основные размеры ключей должны соответствовать указанным на чертеже и в таблице.

1, 2. (Измененная редакция, Изм. № 1).

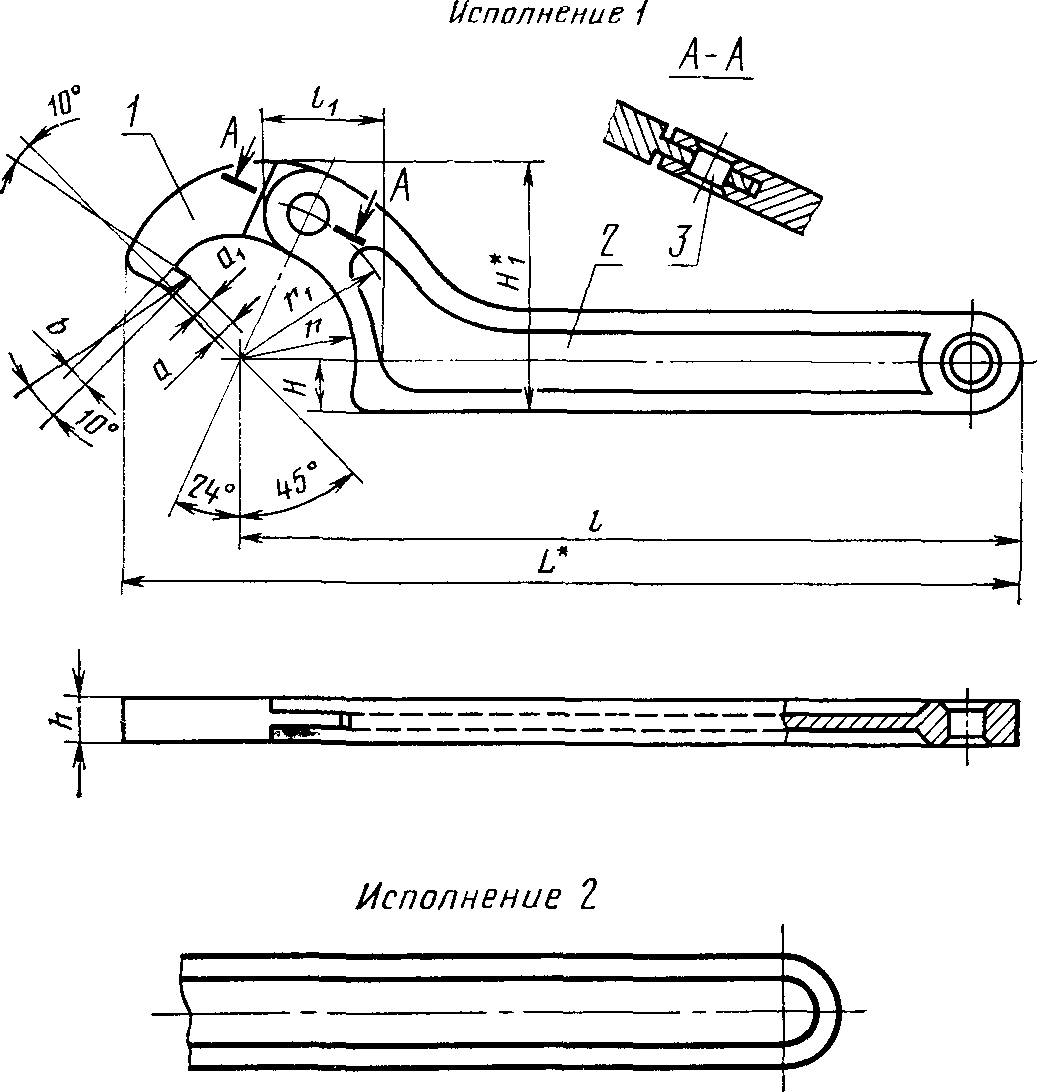

рис. 1

<*> Размеры для справок.

1 — головка; 2 — рукоятка; 3 — ось шарнира

мм

Ключи исполнения 1		Ключи исполнения 2		Наружный диаметр гаек D	h (пред. откл. по h 15)	a (пред. откл. по h 15)	a1	b	L	l	l1	r	r1	H	H1	Масса, кг, не более
Обозначение	Применяемость	Обозначение	Применяемость	Наружный диаметр гаек D	h (пред. откл. по h 15)	a (пред. откл. по h 15)	a1	b	L	l	l1	r	r1	H	H1	Масса, кг, не более
7811-0351		7811-0435		22 — 60	8	3,2	2,5	3,5	160	140	20	20,5	28,5	9,0	44	0,137
7811-0352		7811-0436		65 — 110	10	5,8	4,0	5,5	250	210	38	42,0	54,0	12,5	78	0,402
7811-0353		7811-0437		115 — 220	15	9,0	7,0	8,5	400	334	70	82,0	100,0	18,0	135	1,235

Примечания:

1. Неуказанные предельные отклонения, кроме размеров a₁, l₁, \pm \frac{IT18}{2} .

2. Предельные отклонения на размер h выдержать на длине головки ключа и размере l1 рукоятки ключа.

Пример условного обозначения шарнирного ключа для круглых шлицевых гаек с наружными диаметрами 65 — 110 мм исполнения 1 с шероховатостью поверхностей исполнения 1 по ГОСТ 2838-80 с покрытием хромовым толщиной 1 мкм с подслоем никеля толщиной 12 мкм:

Ключ 7811-0352 1 Н12.Х.1 ГОСТ 16985-79

То же, шарнирного ключа для круглых гаек исполнения 2:

Ключ 7811-0436 1 Н12.Х1 ГОСТ 16985-79

(Измененная редакция, Изм. № 1).

3. Головка и рукоятка ключей должны изготовляться из стали марки 40Х по ГОСТ 4543-71 или 45 по ГОСТ 1050-74.

Ось шарнира должна изготовляться из стали марки 20 по ГОСТ 1050-74.

4. Твердость головки ключей всех размеров и рукоятки на длине l1 должна быть HRCэ 41,5 ... 46,5.

(Измененная редакция, Изм. № 1).

5. Технические требования — по ГОСТ 2838-80.

6. Размеры деталей ключей указаны в рекомендуемом приложении.

Приложение Рекомендуемое

РАЗМЕРЫ ДЕТАЛЕЙ КЛЮЧЕЙ

Головка (черт. 1, табл. 1)

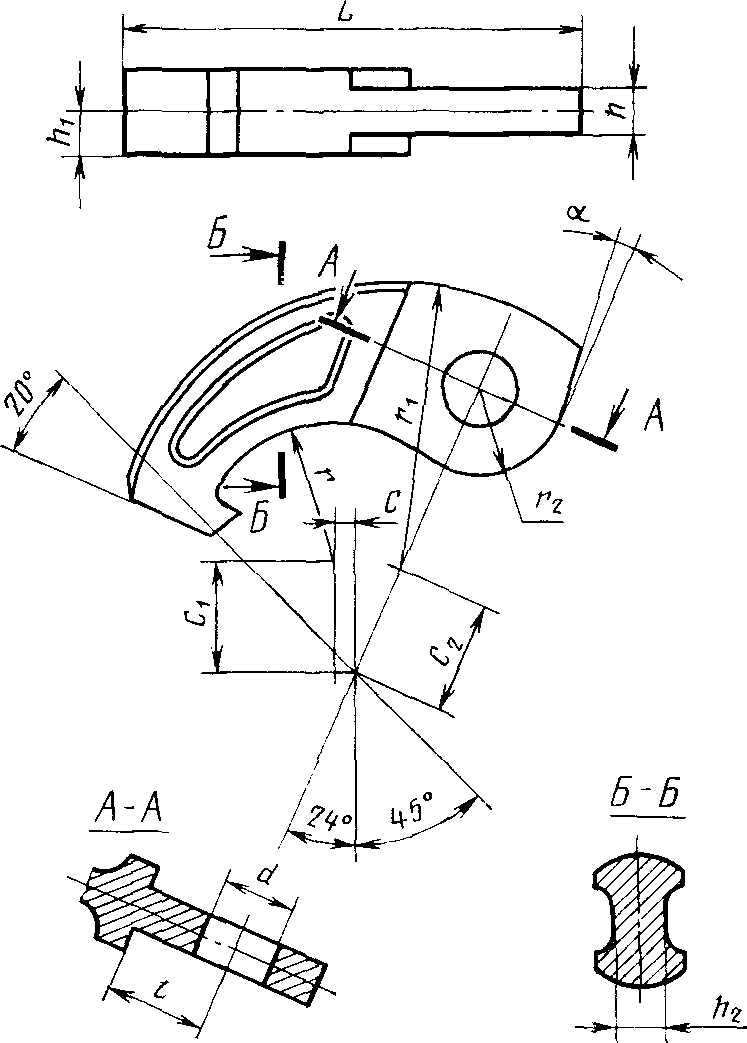

рис. 2

Черт. 1

Таблица 1

Размеры в мм

Наружный диаметр гаек D	h (пред. откл. по b12)	h₁	h₂	d (пред. откл. по H12)	c	c₁	c₂	r	r₁	r₂	l	L	\alpha
22 — 60	4	4,0	-	7	1,5	10	10	12,5	26	8	9	40	5°
65 — 110	5	5,0	-	9	3,0	12	15	32,5	51	12	14	76	10°
115 — 220	7	7,5	4	11	5,0	32	23	57,5	97	18	21	135	10°

Рукоятка (черт. 2, табл. 2)

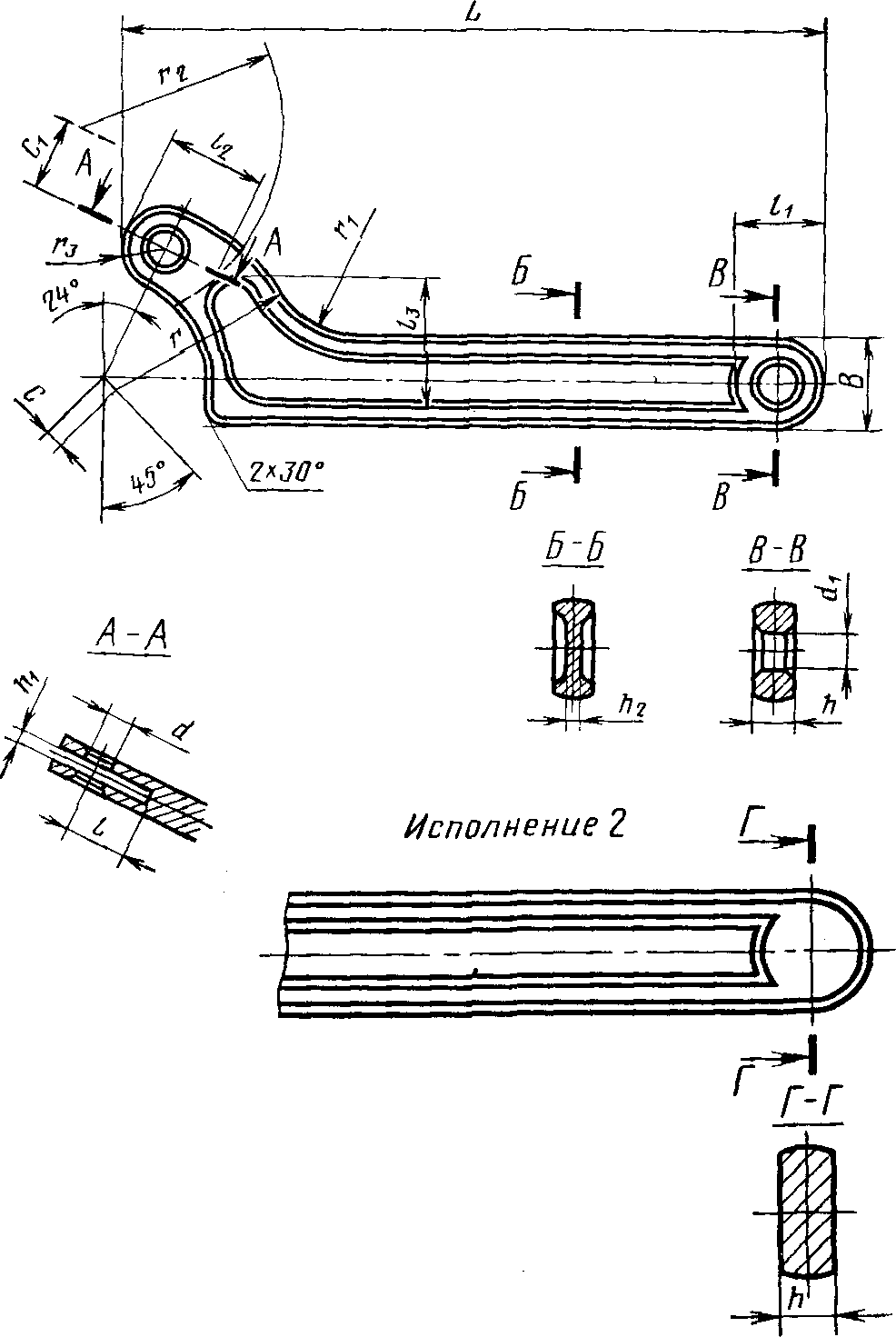

рис. 3

Черт. 2

Таблица 2

мм

Наружный диаметр гаек D	B	h	h1 (пред. откл. по H13)	h2	d (пред. откл. по H13)	d1 (пред. откл. по H16)	c	c1	r	r1	r2	r3	l	l1	l2	l3	L
22 — 60	18	8	4	2	7	8	3	14	37,5	15	40	8	11,5	18	22	26	136,5
65 — 110	25	10	5	3	9	13	3	18	67,5	32	55	12	13,5	25	32	50	202,0
115 — 220	36	15	7	4	11	20	5	20	120,0	68	70	18	21,5	36	50	92	312,0

Ось шарнира (черт. 3, табл. 3)

рис. 4

Черт. 3

Таблица 3

мм

Наружный диаметр гаек D	d (пред. откл. по H13)	L
22 — 60	7	11
65 — 110	9	13
115 — 220	11	19

Неуказанные предельные отклонения размеров головки и рукоятки — по ГОСТ 7505-74.
