Введен в действие Постановлением Государственного комитета СССР по стандартам от 16 мая 1979 г. № 1736

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КЛЮЧИ ДЛЯ КРУГЛЫХ ШЛИЦЕВЫХ ГАЕК

КОНСТРУКЦИЯ И РАЗМЕРЫ

Hook wrenches for round slotted nuts. Design and dimensions

ГОСТ 16984-79*

Группа Г24

ОКП 392652

Взамен ГОСТ 16984-71

Постановлением Государственного комитета СССР по стандартам от 16 мая 1979 г. № 1736 срок введения установлен

с 1 июля 1980 года

Проверен в 1984 г.

Переиздание (ноябрь 1985 г.) с Изменением № 1, утвержденным в декабре 1984 г. (ИУС 3-85).

Несоблюдение стандарта преследуется по закону

1. Настоящий стандарт распространяется на ключи для круглых шлицевых гаек по ГОСТ 11871-80 с наружными диаметрами от 12 до 250 мм, изготовляемые для нужд народного хозяйства и экспорта.

(Измененная редакция, Изм. № 1).

2. Основные размеры ключей должны соответствовать указанным в таблице и на чертеже.

мм

Ключи исполнения 1		Ключи исполнения 2		Наружный диаметр гаек D	h (пред. откл. по h16)	a (пред. откл. по h15)	a₁	L	l	l1	l2	l3	A	r	r1	H	Масса, кг, не более
Обозначение	Применяемость	Обозначение	Применяемость	Наружный диаметр гаек D	h (пред. откл. по h16)	a (пред. откл. по h15)	a₁	L	l	l1	l2	l3	A	r	r1	H	Масса, кг, не более
7811-0311		7811-0411		12	3	1,4	0,80	105	6,0	4,5	13,0	18	0,5	6,7	7,0	12	0,012
7811-0312		7811-0412		14 — 16	3	1,4	0,80	110	7,0	5,5	15,0	20	0,5	7,6	8,0	12	0,024
7811-0313		7811-0413		22 — 24	5	3,0	1,75	130	11,0	9,0	23,0	28	1,0	12,0	12,5	18	0,048
7811-0314		7811-0414		26 — 28	5	3,5	2,00	145	13,0	11,0	27,0	32		14,0	14,5	22	0,064
7811-0315		7811-0415		30 — 34	6	4,5	2,50	155	15,0	12,5	30,0	36		16,0	16,5	23	0,097
7811-0316		7811-0416		38 — 42	7			165	19,0	16,5	36,0	40		19,5	20,5	29	0,115
7811-0317		7811-0417		45 — 52				190	22,5	20,0	43,5	56		23,0	24,0	32	0,152
7811-0318		7811-0418		55 — 60		5,0	3,00	215	27,5	25,0	54,0	63	1,5	29,0	29,5	41	0,197
7811-0319		7811-0419		65 — 70	8	5,0	3,00	240	32,5	30,0	63,5	75		34,0	34,5	48	0,261
7811-0320		7811-0421		75 — 85	8	7,0	4,00	270	37,5	34,0	73,0	85		39,0	39,5	53	0,285
7811-0321		7811-0422		90 — 95	10	7,0	4,00	290	45,0	41,5	85,0	95	2,0	46,0	47,5	61	0,415
7811-0322		7811-0423		100 — 110		8,0	5,00	315	50,0	45,5	95,5	105		51,5	52,5	69	0,451
7811-0323		7811-0424		115 — 120		8,0	5,00	340	57,5	53,0	108,5	120		59,5	60,0	77	0,574
7811-0324		7811-0425		125 — 130		10,0	6,00	350	62,5	57,0	117,5	130		64,5	65,0	82	0,644
7811-0325		7811-0426		135 — 140	12	10,0	6,00	370	67,5	62,0	128,5	140	2,5	70,0	70,5	91	0,820
7811-0326		7811-0427		150 — 160	12	12,0	7,00	390	75,0	68,5	143,0	155		77,5	78,0	99	0,925
7811-0327		7811-0428		165 — 170	15			420	82,5	76,5	157,5	170		85,0	85,5	111	1,370
7811-0328		7811-0429		175 — 190				440	87,5	81,5	167,5	180		90,0	91,5	118	1,588
7811-0329		7811-0431		200 — 210		14,0	8,00	480	100,0	93,0	190,0	200	3,0	103,0	104,0	134	1,897
7811-0330		7811-0432		220 — 230				515	110,0	103,0	210,0	220		113,0	114,0	147	2,268
7811-0331		7811-0433		240 — 250				580	120,0	113,0	229,0	250		123,0	124,0	159	2,756

Примечания: 1. Неуказанные предельные отклонения, кроме размеров a₁, l₃, A - \pm \frac{IT18}{2} .

2. Предельные отклонения размера h выдержать на длине головки ключа l3.

(Измененная редакция, Изм. № 1).

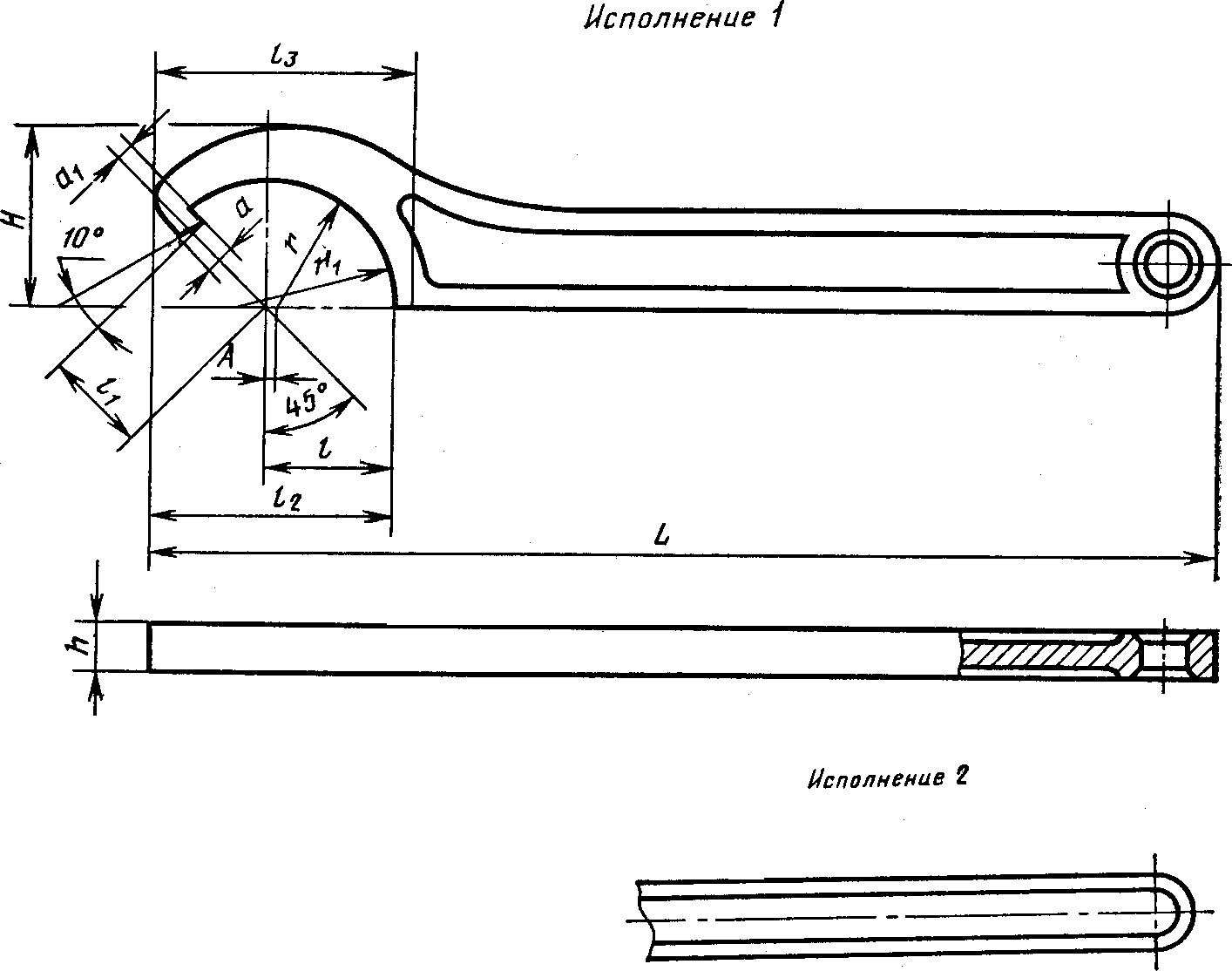

рис. 1

Пример условного обозначения ключа для круглых шлицевых гаек с наружными диаметрами 55 — 60 мм исполнения 1 с шероховатостью поверхностей исполнения 1 по ГОСТ 2838-80 с покрытием хромовым толщиной 1 мкм с подслоем никеля толщиной 12 мкм:

Ключ 7811-0318 1 Н12.Х1 ГОСТ 16984-79

То же, ключа для круглых гаек исполнения 2:

Ключ 7811-0418 1 Н12.Х1 ГОСТ 16984-79

3. Ключи должны изготовляться из стали марки 40Х по ГОСТ 4543-71 или 45 по ГОСТ 1050-74.

4. Твердость ключей всех размеров на длине l3 должна быть HRCэ 41,5 ... 46,5.

(Измененная редакция, Изм. № 1).

5. Технические требования — по ГОСТ 2838-80.

6. Размеры конструктивных элементов ключей указаны в рекомендуемом приложении.

Приложение Рекомендуемое

РАЗМЕРЫ ЭЛЕМЕНТОВ КЛЮЧЕЙ

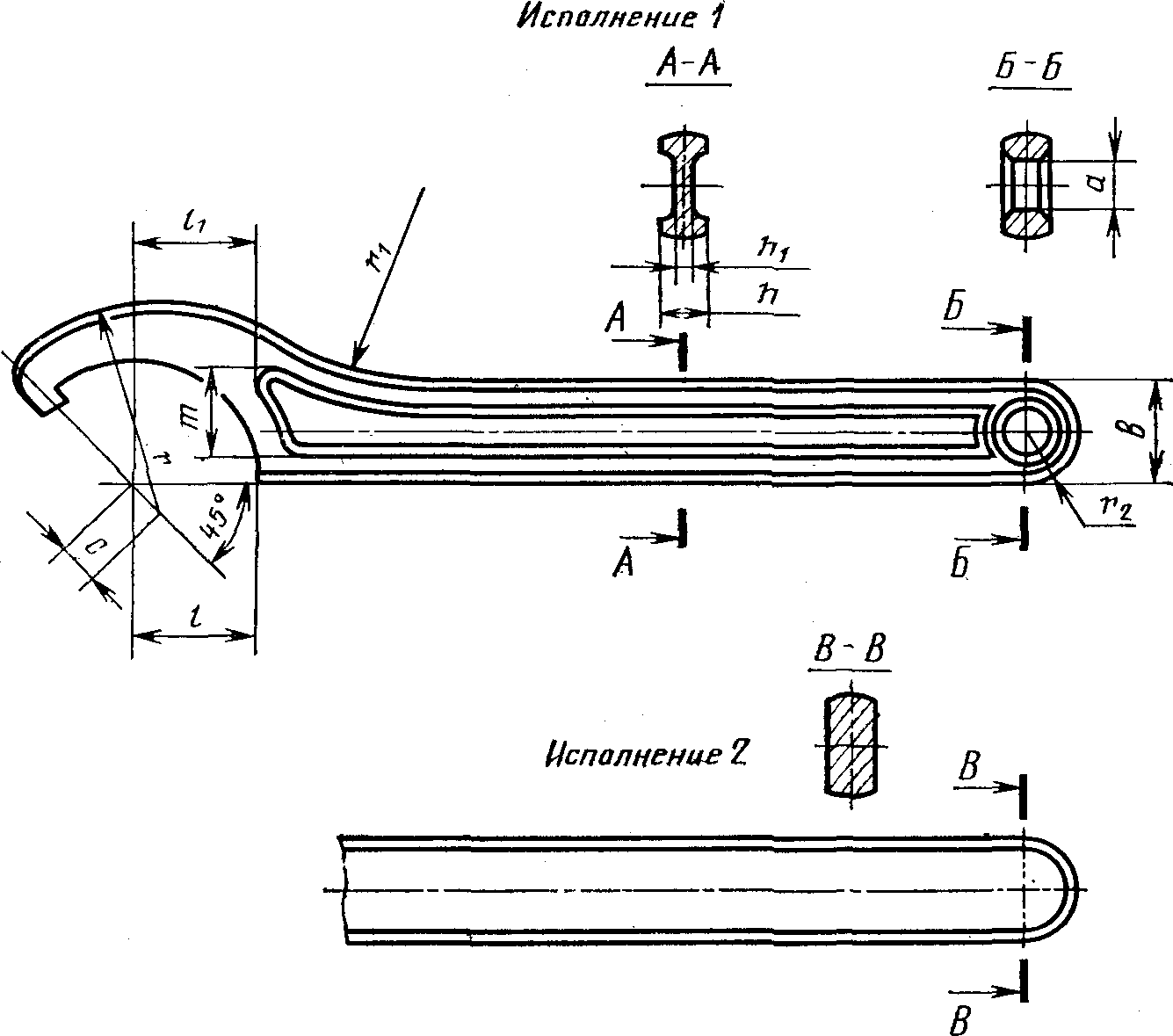

рис. 2

мм

Наружный диаметр гаек D	B	h	h₁	c	r	r1	r2	l	l1	m	a (пред. откл. по H16)
12	10	3	-	3	14	10	5,0	6,0	-	-	6
14 — 16	10	3	-	3	14	10	5,0	7,0	-	-
22 — 24	12	5	2,5	5	22	22	6,0	11,0	11	10
26 — 28	12	5	2,5		26	26	6,0	13,0	13	12
30 — 34	15	6	3,0		27	27	7,5	15,0	15		8
38 — 42	16	7		6	33	35	8,0	19,0	20
45 — 52	18			6	37	40	9,0	22,5	21	17
55 — 60	20			8	47	45	10,0	27,5	28	21	10
65 — 70	20	8	3,5	8	54	52	10,0	32,5	32	25
75 — 85	22	8		9	60	60	11,0	37,5	35	30
90 — 95	25	10			68	65	12,5	45,0	43	31	13
100 — 110	25		4,0		75	75	12,5	50,0	44	38	13
115 — 120	28			10	85	85	14,0	57,5	51	45	16
125 — 130	28				90	90	14,0	62,5	57	47
135 — 140	30	12			98	95	15,0	67,5	60	52
150 — 160	32	12			107	95	16,0	75,0	65	58
165 — 170	34	15	5,0	12	120	120	17,0	82,5	70	64	18
175 — 190	38				127	127	19,0	87,5	74	69
200 — 210	38				143	143	19,0	100,0	84	80
220 — 230	45			13	156	156	22,5	110,0	91	88	20
240 — 250	45			13	168	168	22,5	120,0	100	95	20

Примечание. Неуказанные предельные отклонения размеров — по 2-му классу точности ГОСТ 7505-74.
