Введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 9 ноября 2018 г. № 975-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗДЕЛИЯ ОГНЕУПОРНЫЕ АЛЮМОСИЛИКАТНЫЕ ДЛЯ КЛАДКИ ДОМЕННЫХ ПЕЧЕЙ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Refractory alumosilicate bricks for blast furnace. Specifications

ГОСТ 1598-2018

МКС 81.080

Дата введения 1 апреля 2019 года

Предисловие

Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены в ГОСТ 1.0-2015 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2015 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Обществом с ограниченной ответственностью «Научно-технический центр „Огнеупоры“ (ООО „НТЦ „Огнеупоры“)»

2 ВНЕСЕН Федеральным агентством по техническому регулированию и метрологии

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 28 сентября 2018 г. № 112-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 9 ноября 2018 г. № 975-ст межгосударственный стандарт ГОСТ 1598-2018 введен в действие в качестве национального стандарта Российской Федерации с 1 апреля 2019 г.

5 ВЗАМЕН ГОСТ 1598-96 и ГОСТ 10381-94

Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет (www.gost.ru)

1 Область применения

Настоящий стандарт распространяется на алюмосиликатные изделия для кладки горна, заплечиков, распара, шахты, колошника и лещади доменных печей.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 12.1.005-88 Система стандартов безопасности труда. Общие санитарно-гигиенические требования к воздуху рабочей зоны

ГОСТ 12.1.007-76 Система стандартов безопасности труда. Вредные вещества. Классификация и общие требования безопасности

ГОСТ 12.3.009-76 Система стандартов безопасности труда. Работы погрузочно-разгрузочные. Общие требования безопасности

ГОСТ 17.0.0.01-76 Система стандартов в области охраны природы и улучшения использования природных ресурсов. Основные положения

ГОСТ 17.2.3.02-2014 Правила установления допустимых выбросов загрязняющих веществ промышленными предприятиями

ГОСТ 2409-2014 Огнеупоры. Метод определения кажущейся плотности, открытой и общей пористости, водопоглощения

ГОСТ 2642.0-2014 Огнеупоры и огнеупорное сырье. Общие требования к методам анализа

ГОСТ 2642.4-2016 Огнеупоры и огнеупорное сырье. Методы определения оксида алюминия

ГОСТ 2642.5-2016 Огнеупоры и огнеупорное сырье. Методы определения оксида железа (III)

ГОСТ 4069-69 Огнеупоры и огнеупорное сырье. Методы определения огнеупорности

ГОСТ 4070-2014 Изделия огнеупорные. Метод определения температуры деформации под нагрузкой

ГОСТ 4071.1-94 (ИСО 10059-1-92) Изделия огнеупорные с общей пористостью менее 45%. Метод определения предела прочности при сжатии при комнатной температуре

ГОСТ 5402.1-2000 Изделия огнеупорные с общей пористостью менее 45%. Метод определения остаточных изменений размеров при нагреве

ГОСТ 7933-89 Картон для потребительской тары. Общие технические условия

ГОСТ 8179-98 (ИСО 5022-79) Изделия огнеупорные. Отбор образцов и приемочные испытания

ГОСТ 8828-89 Бумага-основа и бумага двухслойная водонепроницаемая упаковочная. Технические условия

ГОСТ 24597-81 Пакеты тарно-штучных грузов. Основные параметры и размеры

ГОСТ 24717-2004 Огнеупоры и огнеупорное сырье. Маркировка, упаковка, транспортирование и хранение

ГОСТ 30762-2001 Изделия огнеупорные. Методы измерений геометрических размеров, дефектов формы и поверхностей

ГОСТ 33757-2016 Поддоны плоские деревянные. Технические условия

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Марки

В зависимости от физико-химических свойств изделия подразделяют на марки, указанные в таблице 1.

Таблица 1

Характеристика марок и применение изделий

4 Форма и размеры

4.1 Форма и размеры изделий должны соответствовать требованиям, указанным на рисунках 1 - 6, в таблицах 2 - 7.

4.₁.₁ Форма и размеры шамотных изделий

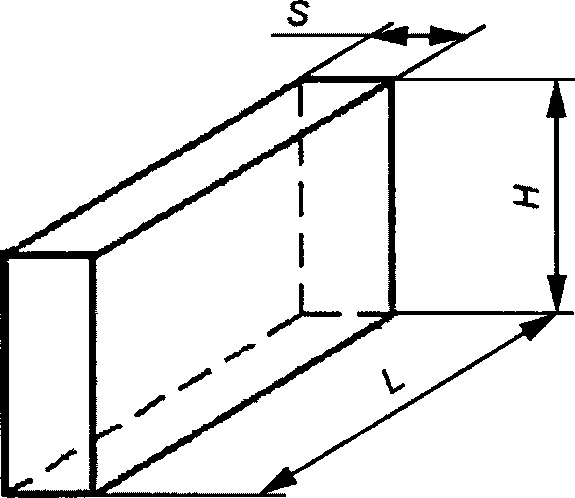

Рисунок 1 — Прямой кирпич

Таблица 2

Размеры прямого кирпича

В миллиметрах

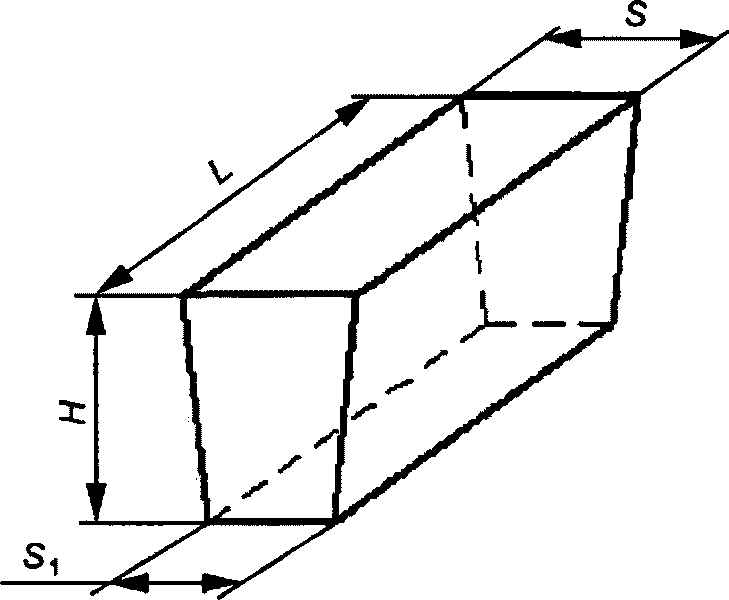

Рисунок 2 — Ребровый двусторонний клин

Таблица 3

Размеры ребрового двустороннего клина

В миллиметрах

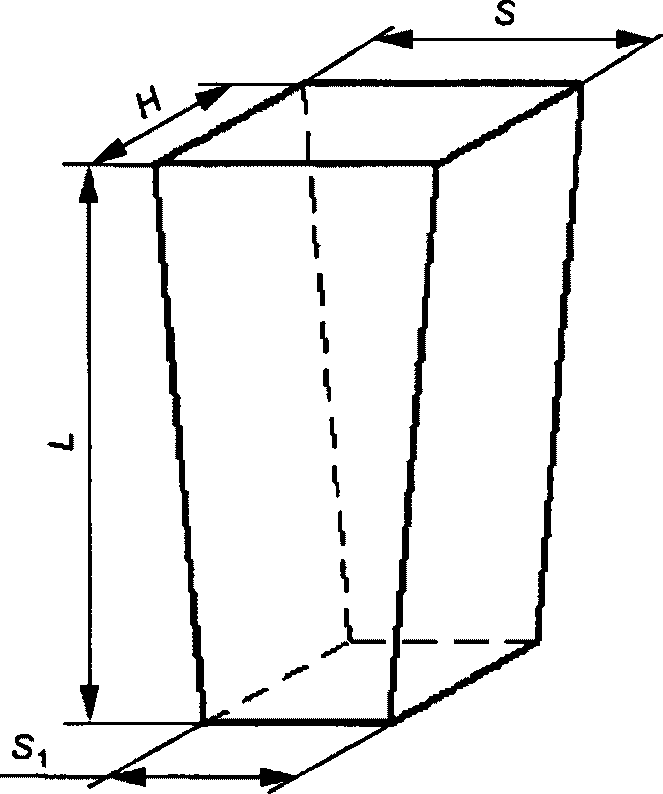

Рисунок 3 — Трапецеидальный двусторонний клин

Таблица 4

Размеры трапецеидального двустороннего клина

В миллиметрах

4.₁.₂ Форма и размеры муллитовых изделий

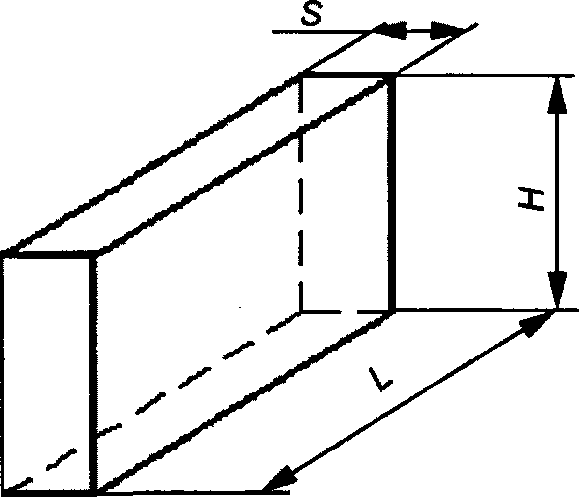

Рисунок 4 — Прямоугольное изделие

Таблица 5

Размеры прямоугольного изделия

В миллиметрах

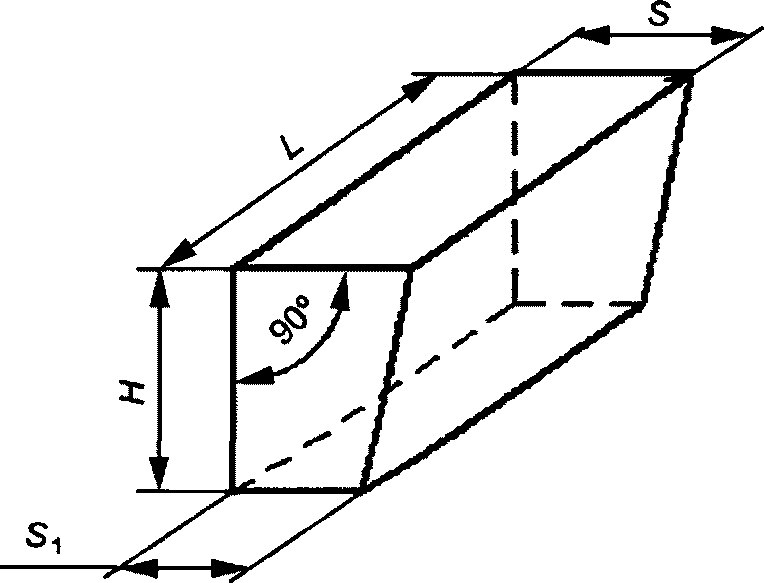

Рисунок 5 — Ребровый односторонний клин

Таблица 6

Размеры ребрового одностороннего клина

В миллиметрах

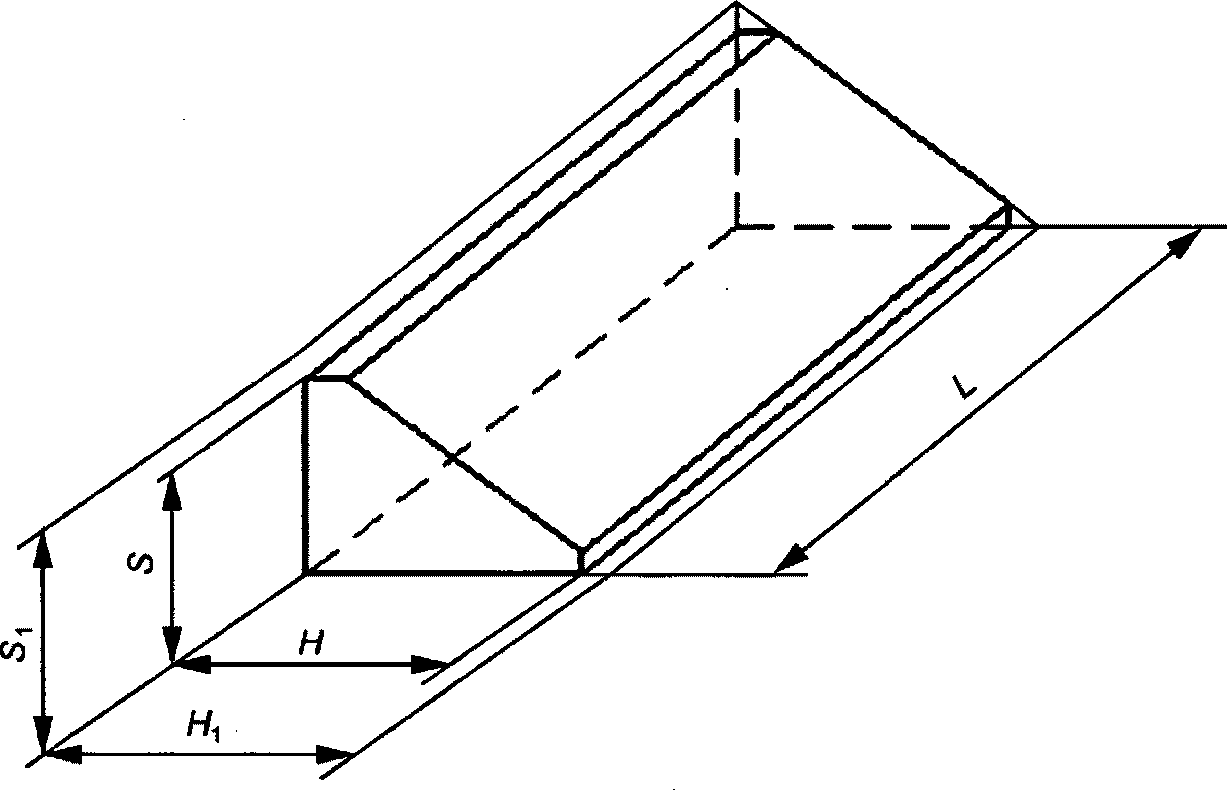

Рисунок 6 — Фасонное изделие

Таблица 7

Размеры фасонного изделия

В миллиметрах

4.2 Шамотные изделия марок ШПД-41 и ШПД-43 изготовляют шлифованными и нешлифованными.

Для кладки верхней части горна выше уровня шлаковой летки доменных печей объемом более 1033 м3 допускается применять 50% нешлифованных изделий марок ШПД-41 и ШПД-43 (номера 1, 2, 9, 10). Для кладки горна доменных печей объемом 1033 м3 и менее применяют нешлифованные изделия марки ШПД-41.

4.3 Пределы допускаемых отклонений размеров шамотных изделий не должны превышать указанных в таблице 8.

Таблица 8

Пределы допускаемых отклонений размеров шамотных изделий

В миллиметрах

4.₃.₁ Для шлифованных изделий всех номеров марок ШПД-43 и ШПД-41 отклонения по длине и толщине, а для номеров 5, 6 еще и по ширине должны быть только в одну сторону (например, минус по толщине и минус по длине или плюс по толщине и плюс по длине).

4.₃.₂ Для нешлифованных изделий, изготовляемых по чертежам заказчика или другим нормативным документам, рекомендуемые пределы допускаемых отклонений приведены в таблице 9.

Таблица 9

Рекомендуемые пределы допускаемых отклонений

В миллиметрах

4.4 Пределы допускаемых отклонений размеров муллитовых изделий не должны превышать указанных в таблице 10.

Таблица 10

Пределы допускаемых отклонений размеров муллитовых изделий

В миллиметрах

Разница по толщине в одном изделии не должна превышать 1 мм.

4.5 Муллитовые изделия (номера 1 — 4) в зависимости от длины и ширины с учетом пределов допускаемых отклонений подразделяются на группы, указанные в таблице 11.

Таблица 11

Группы муллитовых изделий (номера 1 — 4)

В миллиметрах

4.6 Допускается устанавливать по соглашению сторон дополнительные формы и размеры изделий и пределы допускаемых отклонений размеров.

4.7 Расчетный объем и ориентировочная кажущаяся плотность изделий для расчета массы изделий приведены в приложении А и не являются браковочным признаком.

5 Технические требования

5.1 По физико-химическим показателям и показателям внешнего вида шамотные изделия должны соответствовать требованиям, указанным в таблице 12, муллитовые изделия — требованиям, указанным в таблице 13.

Таблица 12

Физико-химические показатели и показатели внешнего вида шамотных изделий

Таблица 13

Физико-химические показатели и показатели внешнего вида муллитовых изделий

5.2 Изделия в изломе должны иметь однородное строение, без пустот и расслоений, зерна не должны выкрашиваться.

5.3 Требования к внешнему виду изделий допускается устанавливать по соглашению сторон.

5.4 Маркировку и упаковку изделий производят по ГОСТ 24717 с дополнениями по 5.4.1 - 5.4.5.

5.4.1 При маркировке шлифованных изделий марок ШПД-43 и ШПД-41 на боковой поверхности пакета и на упаковочном материале дополнительно наносят несмываемой краской знак отклонения размера для номеров:

1, 2, 9, 10 — по длине (Д) и толщине (Т);

5, 6 — по ширине (Ш) и толщине (Т);

7, 8 — по толщине (Т).

Примеры

1 Изделие номер 2 с минусовым отклонением по длине и плюсовым отклонением по толщине маркируют «- Д + Т»;

2 Изделие номер 5 с минусовым отклонением по ширине и плюсовым отклонением по толщине маркируют «- Ш + Т»;

3 Изделие номер 7 с плюсовым отклонением по толщине маркируют «+ Т».

5.4.2 Маркировку изделий марки МЛЛД наносят на торцевую плоскость изделий. Для изделий номеров 1 — 4 маркировка должна быть расположена ближе к верхней поверхности прессования.

В маркировке изделий указывают: наименование предприятия-изготовителя, марку, номер изделия и его длину. На изделиях номеров 1 — 4 дополнительно указывают группу, размер по ширине и ряд кладки.

Пример -

\text{СМ} \frac{\text{МЛЛД}}{2 - 1}

\frac{548,1 - 549,0}{198,0 - 199,0}

5.4.3 Изделия марки МЛЛД одинаковых групп укладывают в один пакет по ГОСТ 24597 на один поддон по ГОСТ 33757. Изделия номеров 1, 2 укладывают по высоте не более чем в три ряда, а номеров 3, 4 — не более чем в пять рядов по высоте с обязательной перестилкой каждого ряда плотной бумагой по ГОСТ 8828 или картоном по ГОСТ 7933.

Маркировку пакетов производят по 5.4.2.

На ярлыке и сопроводительном документе о качестве должны быть указаны номер изделия, его группа и ряд кладки.

5.4.4 Изделия марок ШПД-43, ШПД-41 и ШПД-39 упаковывают в транспортные пакеты по ГОСТ 24597. Каждый пакет с изделиями марок ШПД-43 и ШПД-41 дополнительно упаковывают в чехлы из картона по ГОСТ 7933 или плотную водонепроницаемую бумагу по ГОСТ 8828.

По соглашению с потребителем допускается упаковка изделий в пакеты на поддонах по ГОСТ 33757 с обязательной сплошной защитой наружных углов и ребер картоном или плотной бумагой.

5.4.5 Допускается по соглашению сторон другая упаковка и другие способы формирования пакетов, обеспечивающие сохранность продукции при транспортировании и хранении.

6 Требования безопасности и охраны окружающей среды

6.1 Изделия пожаро- и взрывобезопасны.

6.2 Изделия не являются радиоактивными. Максимальное значение эффективной удельной активности природных радионуклидов в изделиях не превышает 740 Бк/кг по нормативным документам государств, проголосовавших за принятие настоящего стандарта <1>.

<1> В Российской Федерации действует СанПиН 2.6.1.2800-2010 «Гигиенические требования по ограничению облучения населения за счет природных источников ионизирующего излучения».

6.3 При транспортировании, хранении и применении изделия не выделяют вредных и токсичных веществ. По степени воздействия на организм человека пыль алюмосиликатных изделий относится к четвертому классу опасности (ПДК — 6 г/м3) по ГОСТ 12.1.005 и по нормативным документам государств, проголосовавших за принятие настоящего стандарта <2>.

<2> В Российской Федерации действует ГН 2.2.5.1313-2003 «Гигиенические нормативы. ПДК вредных веществ в воздухе рабочей зоны».

6.4 При погрузочно-разгрузочных работах следует соблюдать общие требования безопасности по ГОСТ 12.3.009.

6.5 Общие требования безопасности и контроля содержания вредных веществ в воздухе рабочей зоны — по ГОСТ 12.1.005 и ГОСТ 12.1.007.

6.6 При применении изделий следует соблюдать требования стандартов по охране окружающей среды - ГОСТ 17.0.0.01 и ГОСТ 17.2.3.02.

7 Правила приемки

7.1 Правила приемки — по ГОСТ 8179 с дополнениями по 7.1.1 - 7.1.4.

7.1.1 Масса партии изделий не должна превышать 150 т.

7.1.2 При приемке изделий применяют план контроля номер 2.

7.1.3 При проверке соответствия качества изделий требованиям настоящего стандарта проводят приемо-сдаточные испытания в соответствии с требованиями таблицы 14.

Таблица 14

Периодичность отбора образцов для проведения испытаний

7.1.4 Муллитовые изделия предприятие-изготовитель поставляет комплектно для каждого ряда кладки лещади. Изделия номеров 1 — 4 включаются в комплект только одной группы по длине и не более двух смежных групп по ширине.

8 Методы контроля

8.1 Массовую долю Al₂O₃ и Fe₂O₃ определяют по ГОСТ 2642.0, ГОСТ 2642.4, ГОСТ 2642.5.

Допускается применение других аттестованных методов анализа, обеспечивающих требуемую точность определения.

При возникновении разногласий арбитражными являются методы по ГОСТ 2642.4 и ГОСТ 2642.5.

8.2 Огнеупорность изделий определяют по ГОСТ 4069 или по нормативным документам государств, проголосовавших за принятие настоящего стандарта <1>.

<1> В Российской Федерации действует ГОСТ Р 53788-2010 «Огнеупоры и огнеупорное сырье. Методы определения огнеупорности».

При возникновении разногласий арбитражным является метод по ГОСТ 4069.

8.3 Открытую пористость изделий определяют по ГОСТ 2409 или по нормативным документам государств, проголосовавших за принятие настоящего стандарта.

При возникновении разногласий арбитражным является метод по ГОСТ 2409.

8.4 Предел прочности при сжатии изделий определяют по ГОСТ 4071.1 или по нормативным документам государств, проголосовавших за принятие настоящего стандарта <2>.

<2> В Российской Федерации действует ГОСТ Р 53065.2-2008 «Изделия огнеупорные общей пористостью менее 45%. Метод определения предела прочности при сжатии при комнатной температуре. Часть 2. Испытание с применением прокладок».

При возникновении разногласий арбитражным является метод по ГОСТ 4071.1.

8.5 Температуру начала размягчения изделий определяют по ГОСТ 4070.

Допускается применение других аттестованных методов анализа, обеспечивающих требуемую точность определения.

При возникновении разногласий арбитражным является метод по ГОСТ 4070.

8.6 Остаточные изменения размеров изделий при нагреве определяют по ГОСТ 5402.1 или по нормативным документам государств, проголосовавших за принятие настоящего стандарта <3>.

<3> В Российской Федерации действует ГОСТ Р 54528-2011 «Изделия огнеупорные с общей пористостью менее 45%. Метод определения остаточных изменений размеров при нагреве».

При возникновении разногласий арбитражным является метод по ГОСТ 5402.1.

8.7 Размеры изделий, кривизну, длину и ширину трещины, глубину отбитости углов и ребер измеряют по ГОСТ 30762 или по нормативным документам государств, проголосовавших за принятие настоящего стандарта.

При возникновении разногласий арбитражным является метод по ГОСТ 30762.

8.8 Строение в изломе (разрезе), маркировку и упаковку изделий оценивают визуально.

Поверхность излома (разреза) получают приложением ударной нагрузки или резкой.

9 Транспортирование и хранение

9.1 Транспортирование и хранение изделий осуществляют по ГОСТ 24717 с дополнениями по 9.1.1, 9.1.2.

9.1.1 Транспортирование изделий осуществляют автотранспортом или в крытых железнодорожных вагонах или контейнерах.

9.1.2 Срок хранения изделий при соблюдении правил транспортирования и хранения не ограничен.

Приложение А (справочное)

РАСЧЕТНЫЙ ОБЪЕМ И ОРИЕНТИРОВОЧНАЯ КАЖУЩАЯСЯ ПЛОТНОСТЬ ИЗДЕЛИЙ

А.1 Расчетный объем шамотных изделий приведен в таблице А.1.

Таблица А.1

Расчетный объем шамотных изделий

А.2 Расчетный объем и ориентировочная кажущаяся плотность муллитовых изделий приведены в таблице А.2.

Таблица А.2

Расчетный объем и ориентировочная кажущаяся плотность муллитовых изделий

А.3 Фактическую массу партии рекомендуется рассчитывать умножением количества изделий в партии на среднее фактическое значение массы изделия. При этом среднюю фактическую массу изделия определяют как среднее арифметическое значение результатов взвешивания не менее 10 изделий, отобранных из выборки для приемо-сдаточных испытаний. В случае формирования партии из нескольких типоразмеров изделий для расчета фактической массы ее разбивают на подпартии и рассчитывают фактическую массу каждой подпартии.
