от 15 декабря 1999 г. № 513-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ИЗДЕЛИЯ ОГНЕУПОРНЫЕ ШАМОТНЫЕ ДЛЯ КЛАДКИ ДОМЕННЫХ ПЕЧЕЙ

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Fireclay refractory Products for blast furnaces. Specifications

ГОСТ 1598-96

1 июля 2000 года

Предисловие

1. Разработан Украинским Государственным научно-исследовательским институтом огнеупоров (УкрНИИО).

Внесен Государственным комитетом Украины по стандартизации, метрологии и сертификации.

2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол № 10 от 03.10.1996).

За принятие проголосовали:

3. Приложение А представляет собой полный аутентичный текст международного стандарта ИСО 5019-1-84 «Изделия огнеупорные. Размеры. Часть 1. Прямоугольный кирпич».

4. Постановлением Государственного комитета Российской Федерации по стандартизации и метрологии от 15 декабря 1999 г. № 513-ст межгосударственный стандарт ГОСТ 1598-96 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 июля 2000 г.

5. Взамен ГОСТ 1598-75.

6. Переиздание. Апрель 2003 г.

1. Область применения

Настоящий стандарт распространяется на огнеупорные шамотные изделия для кладки горна, заплечиков, распара, шахты и колошника доменных печей.

2. Нормативные ссылки

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 166-89 (ИСО 3599-76). Штангенциркули. Технические условия

ГОСТ 427-75. Линейки измерительные металлические. Технические условия

ГОСТ 2409-95 (ИСО 5017-88). Огнеупоры. Метод определения кажущейся плотности, открытой и общей пористости, водопоглощения

ГОСТ 2642.0-86. Огнеупоры и огнеупорное сырье. Общие требования к методам анализа

ГОСТ 2642.4-97. Огнеупоры и огнеупорное сырье. Методы определения оксида алюминия

ГОСТ 2642.5-97. Огнеупоры и огнеупорное сырье. Методы определения оксида железа (III)

ГОСТ 4069-69. Огнеупоры и огнеупорное сырье. Методы определения огнеупорности

ГОСТ 4070-2000 (ИСО 1893-89). Изделия огнеупорные. Метод определения температуры деформации под нагрузкой

ГОСТ 4071.1-94 (ИСО 10059-1-92). Изделия огнеупорные с общей пористостью менее 45%. Метод определения предела прочности при сжатии при комнатной температуре

ГОСТ 5402.1-2000 (ИСО 2478-87). Изделия огнеупорные с общей пористостью менее 45%. Метод определения остаточных изменений размеров при нагреве

ГОСТ 5402.2-2000 (ИСО 2477-87). Изделия огнеупорные теплоизоляционные. Метод определения остаточных изменений размеров при нагреве

ГОСТ 7933-89. Картон для потребительской тары. Общие технические условия

ГОСТ 8179-98 (ИСО 5022-79). Изделия огнеупорные. Отбор образцов и приемочные испытания

ГОСТ 8828-89. Бумага-основа и бумага двухслойная водонепроницаемая упаковочная. Технические условия

ГОСТ 9078-84. Поддоны плоские. Общие технические условия

ГОСТ 10905-86. Плиты поверочные и разметочные. Технические условия

ГОСТ 15136-78. Изделия огнеупорные. Метод измерения глубины отбитости углов и ребер

ГОСТ 24597-81. Пакеты тарно-штучных грузов. Основные параметры и размеры

ГОСТ 24717-94. Огнеупоры и сырье огнеупорное. Маркировка, упаковка, хранение и транспортирование

ГОСТ 25706-83. Лупы. Типы, основные параметры. Общие технические требования

ГОСТ 25714-83. Контроль неразрушающий. Акустический звуковой метод определения открытой пористости, кажущейся плотности, плотности и предела прочности при сжатии огнеупорных изделий.

3. Марки

3.1. В зависимости от физико-химических свойств изделия подразделяют на марки, указанные в таблице 1.

Таблица 1

Характеристика и применение изделий

4. Форма и размеры

4.1. Форма и размеры изделий должны соответствовать требованиям, указанным на рисунках 1 - 3, в таблицах 2 - 4 и Приложении А.

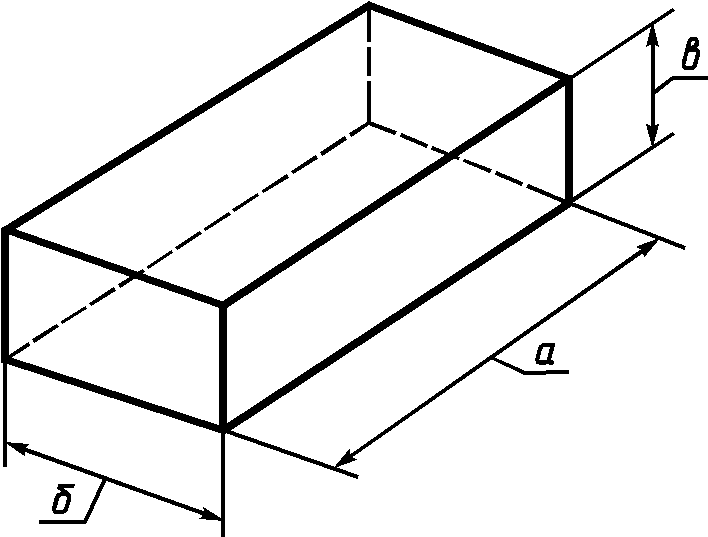

Рисунок 1. Прямой кирпич

Таблица 2

Размеры прямого кирпича

В миллиметрах

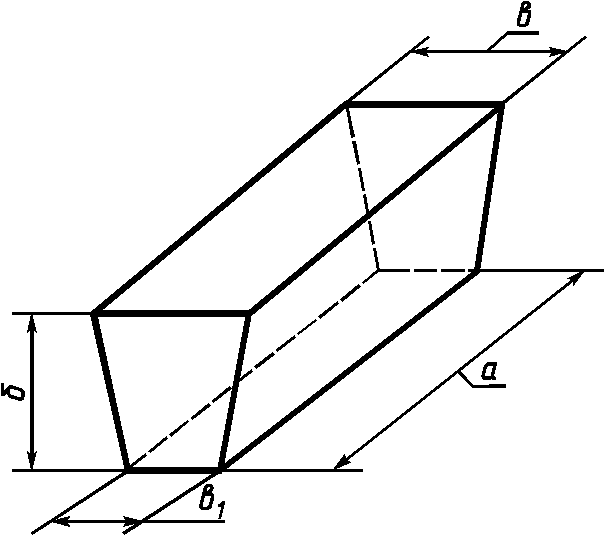

Рисунок 2. Ребровый клин

Таблица 3

Размеры ребрового клина

В миллиметрах

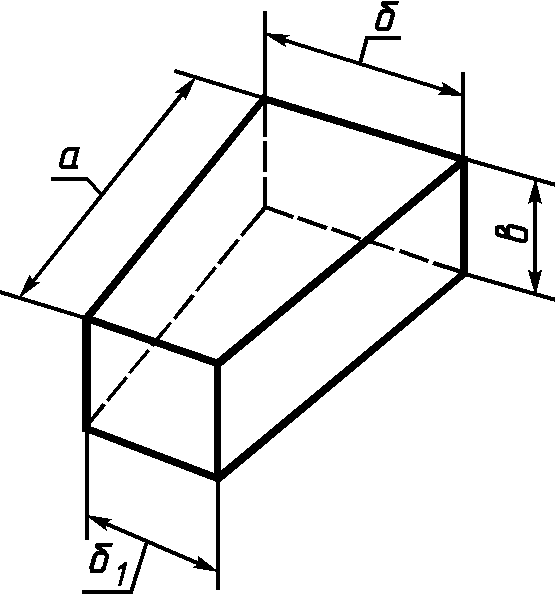

Рисунок 3. Трапецеидальный кирпич

Таблица 4

Размеры трапецеидального кирпича

В миллиметрах

4.2 Изделия изготовляют шлифованными и нешлифованными.

Размеры шлифованных изделий марок ШПД-43 и ШПД-41 номеров 1, 2, 9, 10 устанавливают следующие, мм:

ширина б — 149;

ширина \text{б}_{1} — 124 и 134;

толщина в — 74.

Для кладки верхней части горна выше уровня шлаковой летки доменных печей объемом более 1033 м3 допускается применять 50% нешлифованных изделий марок ШПД-43 и ШПД-41 номеров 1, 2, 9, 10. Для кладки горна доменных печей объемом 1033 м3 и менее применяют нешлифованные изделия марки ШПД-41.

4.3 Объем и масса изделий приведены в Приложении Б.

4.4. Предельные отклонения по размерам изделий не должны превышать указанных в таблице 5.

Таблица 5

Предельные отклонения по размерам шамотных изделий

В миллиметрах

4.5. Для шлифованных изделий всех номеров марок ШПД-43 и ШПД-41 отклонения по длине и толщине, а для номеров 5, 6 еще и по ширине должны быть только в одну сторону (например плюс по толщине и минус по длине или плюс по толщине и плюс по длине).

4.6. Дополнительные формы и размеры изделий, а также предельные отклонения по размерам допускается устанавливать по соглашению сторон.

5. Технические требования

5.1. По физико-химическим показателям и внешнему виду изделия должны соответствовать требованиям, указанным в таблице 6.

Таблица 6

Требования к шамотным изделиям

5.2. Изделия в изломе должны иметь однородное строение без пустот и расслоений, зерна не должны выкрашиваться.

5.3. Требования к внешнему виду изделий допускается устанавливать по соглашению сторон.

6. Правила приемки

6.1. Правила приемки — по ГОСТ 8179 со следующими дополнениями: массу партии устанавливают не более 150 т, для приемки изделий применяют план контроля номер 2.

6.2. При проверке соответствия качества изделий требованиям настоящего стандарта проводят приемо-сдаточные испытания в соответствии с требованиями таблицы 7.

Таблица 7

для проведения испытаний

7. Методы испытаний

7.1. Массовую долю Al_{2}O_{3.} и Fe_{2}O_{3} определяют по ГОСТ 2642.0, ГОСТ 2642.4 и ГОСТ 2642.5 или другими методами анализа, обеспечивающими требуемую точность определения. При возникновении разногласий в оценке качества изделий определения производят по ГОСТ 2642.4 и ГОСТ 2642.5 (контрольные методы).

7.2 Огнеупорность определяют по ГОСТ 4069.

7.3. Температуру начала размягчения определяют по ГОСТ 4070.

7.4. Дополнительную линейную усадку определяют по ГОСТ 5402.1 и ГОСТ 5402.2.

7.5. Пористость открытую определяют по ГОСТ 2409 или ГОСТ 25714. Контрольный метод — по ГОСТ 2409.

7.6. Предел прочности при сжатии определяют по ГОСТ 4071.1 или ГОСТ 25714. Контрольный метод — по ГОСТ 4071.1.

7.7. Определение открытой пористости и предела прочности при сжатии по ГОСТ 25714 проводят на удвоенном количестве образцов.

7.8. Размеры изделий определяют металлической линейкой по ГОСТ 427 с ценой деления шкалы 1 мм, штангенциркулем по ГОСТ 166 или соответствующими шаблонами, обеспечивающими заданную точность измерения. Размеры изделий (длину, ширину, толщину) определяют посередине каждой грани. За результат измерения принимают среднее значение.

7.9. Кривизну изделий определяют на поверочной плите по ГОСТ 10905 или аттестованной металлической плите, удовлетворяющей требованиям ГОСТ 10905, при помощи щупа-шаблона шириной 10 мм и толщиной, превышающей на 0,1 мм установленную норму кривизны. Щуп не должен входить в зазор между плитой и изделием. При определении кривизны изделие слегка прижимают к плите и вводят щуп в зазор скольжением по плите без применения усилий.

7.10. Глубину отбитости углов и ребер определяют по ГОСТ 15136.

7.11. Диаметр выплавки измеряют металлической линейкой по ГОСТ 427 с ценой деления шкалы 1 мм по впадине, образуемой выплавкой, в месте максимальной ширины.

7.12. Ширину трещины определяют в месте ее максимального размера при помощи измерительной лупы по ГОСТ 25706. Лупу располагают таким образом, чтобы ее шкала была перпендикулярна трещине. Между шкалой и поверхностью изделия помещают полоску белой бумаги, которую располагают вдоль шкалы вплотную к ее делениям. Длину трещин измеряют металлической линейкой по ГОСТ 427 с ценой деления шкалы 1 мм.

7.13 Строение изделий в изломе определяют визуально.

8. Маркировка, упаковка, транспортирование и хранение

8.1. Маркировку, упаковку, транспортирование и хранение изделий производят по ГОСТ 24717 со следующими дополнениями.

8.1.1. При маркировке шлифованных изделий марок ШПД-43 и ШПД-41 на боковой поверхности пакета и на упаковочном материале дополнительно наносят несмываемой краской знак отклонения размера для номеров:

1, 2, 9, 10 — по длине (Д) и толщине (Т);

5, 6 — по толщине (Ш) и толщине (Т);

7, 8 — по толщине (Т).

Например: шлифованное изделие номер 2 с минусовым отклонением по длине и плюсовым отклонением по толщине маркируют «-Д + Т»; изделие номер 5 с минусовым отклонением по ширине и плюсовым отклонением по толщине маркируют «-Ш + Т»; изделие номер 7 с плюсовым отклонением по толщине маркируют «+ Т».

8.1.2. Упаковка изделий производится в транспортные пакеты по ГОСТ 24597. Каждый пакет изделий марок ШПД-43 и ШПД-41 дополнительно упаковывают в чехлы из картона по ГОСТ 7933 или плотную водонепроницаемую бумагу по ГОСТ 8828. Габаритные размеры поддона — по ГОСТ 9078.

По соглашению изготовителя с потребителем допускается упаковка изделий в пакеты на поддонах с обязательной сплошной защитой наружных углов и ребер картоном или плотной бумагой.

8.2. Упаковку, транспортирование и хранение изделий допускается осуществлять по соглашению сторон при условии гарантии сохранения эксплуатационных качеств продукции.

(обязательное)

Введение

В настоящем стандарте приведены размеры огнеупорных изделий, применяемых при футеровке печей, наиболее употребляемые во многих странах. Данный перечень размеров нельзя считать полным.

Примечание. Размеры кирпича, изготовляемого в Северной Америке, очень близки к тем, которые приведены в таблице.

Таблица А.1

(прямой, лещадка, плитка)

В миллиметрах

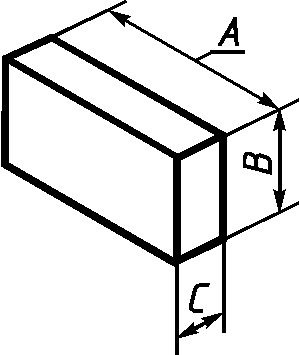

Прямоугольный <1> A x D x C <2> A x B x C

                                         230 x 114 x 64    230 x 114 x 76
                                         230 x 172 x 64    230 x 172 x 76
                                         345 x 114 x 64    345 x 114 x 76

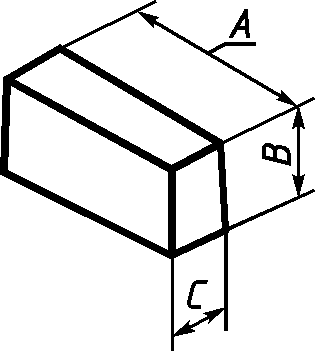

Лещадка                                  A x B x C         A x B x C
                                         230 x 114 x 32    230 x 114 x 38

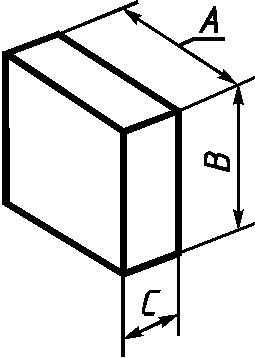

Плитка                                   A x B x C         A x B x C
                                         230 x 230 x 64    230 x 230 x 76

<1> В Северной Америке «прямоугольный» известен как «прямой».

<2> Буквы, обозначающие размеры, относятся только к чертежам данной таблицы.

А.1. Объем и область применения

А.1.1. Эта часть ИСО 5019 устанавливает размеры двух серий прямоугольного огнеупорного кирпича.

А.1.2. Эти две серии кирпича могут применяться вместе с сериями сводового кирпича, размеры которого приведены в ИСО 5019-2.

А.2. Ссылка

ИСО 5019-2. Изделия огнеупорные. Размеры. Часть 2. Сводовый кирпич.

А.3. Размеры прямоугольного огнеупорного кирпича

А.3.1. Интервал размеров прямоугольного огнеупорного кирпича приведен в таблице.

А.3.2. Предпочтительно применять серию кирпича 76 мм.

А.4. Допускаемые отклонения

А.4.1. Допускаемые отклонения размеров, приведенных в таблице, должны быть согласованы между поставщиком и потребителем.

(справочное)
