Введен в действие
Постановлением Комитета
Российской Федерации
по стандартизации,
метрологии и сертификации

от 2 февраля 1994 г. № 160

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ВИНТЫ УСТАНОВОЧНЫЕ С КОНИЧЕСКИМ КОНЦОМ И ПРЯМЫМ ШЛИЦЕМ КЛАССОВ ТОЧНОСТИ A И B

ТЕХНИЧЕСКИЕ УСЛОВИЯ

Cone-point straight slatted set screws. Product grades A and B. Specifications

ГОСТ 1476-93 (ИСО 7434-83)

Группа Г32

МКС 21.060.10

ОКП 16 5000

Дата введения

1 января 1995 года

Предисловие

1 РАЗРАБОТАН Госстандартом России

ВНЕСЕН Техническим секретариатом Межгосударственного совета по стандартизации, метрологии и сертификации

2 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации 21 октября 1993 г.

За принятие проголосовали:

Наименование государства	Наименование национального органа по стандартизации
Азербайджан	Азстандарт
Республика Беларусь	Госстандарт Беларуси
Республика Киргизстан	Киргизстандарт
Республика Молдова	Молдовастандарт
Российская Федерация	Госстандарт России
Республика Таджикистан	Таджикстандарт
Туркменистан	Главная государственная инспекция Туркменистана
Украина	Госстандарт Украины

3 Постановлением Комитета Российской Федерации по стандартизации, метрологии и сертификации от 2 февраля 1994 г. № 160 межгосударственный стандарт ГОСТ 1476-93 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1995 г.

4 ВЗАМЕН ГОСТ 1476-84

5 ПЕРЕИЗДАНИЕ. Август 2004 г.

ИНФОРМАЦИОННЫЕ ДАННЫЕ

ССЫЛОЧНЫЕ НОРМАТИВНО-ТЕХНИЧЕСКИЕ ДОКУМЕНТЫ
Обозначение НТД, на который дана ссылка	Номер раздела
ГОСТ 9.301-86	2
ГОСТ 9.303-84	2
ГОСТ 1759.0-87	2
ГОСТ 1759.1-82	2
ГОСТ 1759.2-82 2
ГОСТ 16093-81	2
ГОСТ 17769-83 2
ГОСТ 18160-72	2
ГОСТ 24705-81	2
ГОСТ 25556-82 2
	Настоящий стандарт распространяется на установочные винты с коническим концом и прямым шлицем, классов точности A и B, номинальным диаметром d от 1,2 до 12 мм.
Требования настоящего стандарта являются обязательными. Дополнительные требования, отвечающие потребностям народного хозяйства, выделены курсивом.
	1. Размеры

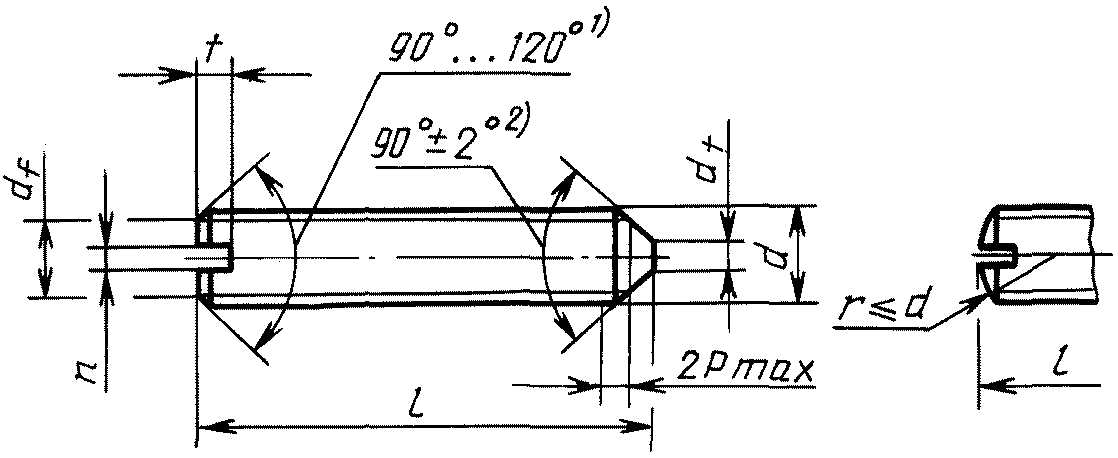

1.1 Размеры винтов должны соответствовать указанным на рисунке и в таблице 1.

1. Размеры

<1> Угол 120° обязательно для коротких винтов, длина которых приведена над штриховой ступенчатой линией в таблице 1.

<2> Угол 90° относится только к части конца ниже внутреннего диаметра резьбы винтов номинальными длинами l, приведенными ниже штриховой ступенчатой линии в таблице 1.

Для коротких винтов, длина которых приведена под штриховой ступенчатой линией в таблице 1, обязательным является угол 120°.

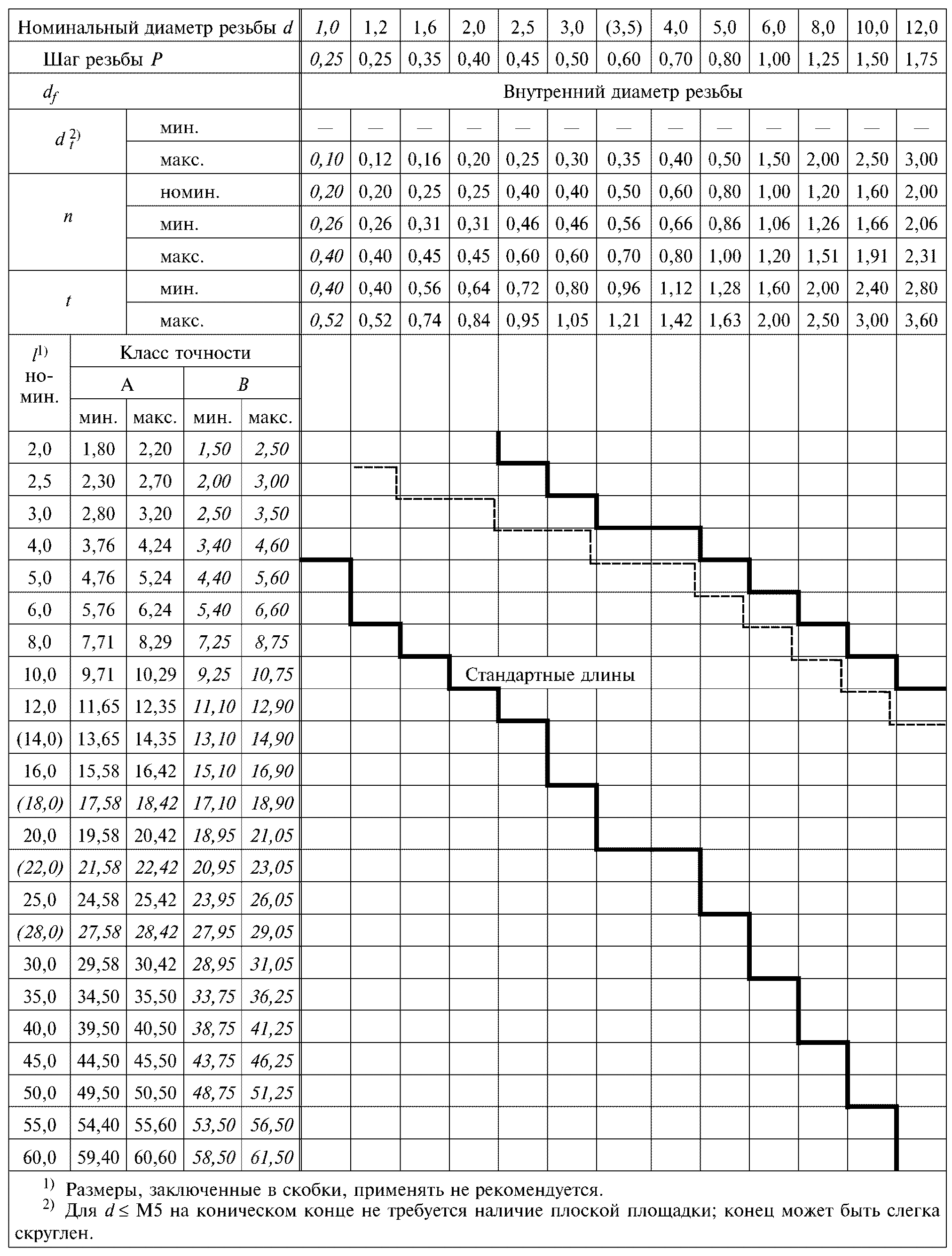

Таблица 1

В миллиметрах

1. Размеры

1.2 Теоретическая масса винтов указана в приложении.

2. Технические требования

Винты должны изготовляться в соответствии с требованиями, указанными в таблице 2.

Таблица 2

Материал		Сталь	Коррозионно-стойкая сталь	Цветные сплавы
Резьба Поле допуска
6g Стандарт
ГОСТ 16093, ГОСТ 24705	Механические свойства	Класс прочности или группа материала
	14H, 22H 33H, 45H	21 — 26
31 — 35 Стандарт
ГОСТ 25556	ГОСТ 1759.0	Допуски	Класс точности	A, B
	Стандарт	ГОСТ 1759.1	Окончательная обработка поверхности изделия
Гладкая		Требования к гальванопокрытиям по ГОСТ 9.301, ГОСТ 9.303
	Винты должны изготовляться с покрытиями: цинковым хроматированным, никелевым, окисным, пропитанным маслом, фосфатным, пропитанным маслом или без покрытия.	Допускается применять покрытия других видов по согласованию между изготовителем и потребителем
Приемка		Правила приемки по ГОСТ 17769 Методы контроля Размеры, отклонения формы и расположения поверхностей — по ГОСТ 1759.1 Дефекты поверхности — по ГОСТ 1759.2 Механические свойства
ГОСТ 25556 ГОСТ 1759.0
Маркировка и упаковка		ГОСТ 1759.0, ГОСТ 18160
3. Обозначение
		Примеры условных обозначений
		Установочный винт с коническим концом и прямым шлицем класса точности B, диаметром резьбы d = 10 мм, с полем допуска 6g, длиной l = 25 мм, класса прочности 14 H, без покрытия:

		Винт М10-6 g x 25.14H ГОСТ 1476-93
То же, класса точности A, класса прочности 45H, из стали 40X с химическим окисным покрытием, пропитанным маслом:

Винт A. M10-6 g x 25. 45H. 40X. 05 ГОСТ 1476-93

То же, из латуни ЛС 59-1, без покрытия:

Винт A.M10-6 g x 25. 32. ЛС 59-1 ГОСТ 1476-93

Приложение
(справочное)

МАССА ВИНТОВ

Таблица 3

Длина l, мм	Теоретическая масса 1000 шт. стальных винтов, кг \approx , при номинальном диаметре резьбы d, мм
Длина l, мм	1,0	1,2	1,6	2,0	2,5	3,0	(3,5)	4,0	5,0	6,0	8,0	10,0	12,0
2,0	0,011	0,015	0,026	0,040
2,5	0,014	0,020	0,034	0,053	0,082
3,0	0,017	0,024	0,042	0,065	0,101	0,148
4,0	0,023	0,033	0,058	0,089	0,139	0,202	0,260	0,343
5,0		0,042	0,073	0,114	0,178	0,258	0,342	0,439	0,690
6,0		0,051	0,089	0,138	0,216	0,313	0,418	0,537	0,839	1,174
8,0			0,121	0,188	0,293	0,424	0,569	0,735	1,147	1,609	2,816
10,0				0,237	0,370	0,535	0,720	0,932	1,455	2,052	3,605	5,523
12,0					0,447	0,646	0,871	1,129	1,763	2,496	4,394	6,755	9,570
(14,0)						0,757	1,022	1,326	2,071	2,940	5,183	7,988	11,345
16,0						0,868	1,173	1,523	2,380	3,383	5,971	9,220	13,120
(18,0)							1,324	1,721	2,688	3,827	6,760	10,453	14,895
20,0							1,475	1,918	2,996	4,271	7,549	11,685	16,669
(22,0)									3,304	4,714	8,338	12,918	18,444
25,0									3,766	5,380	9,521	14,766	21,106
(28,0)										6,046	10,704	16,615	23,768
30,0										6,489	11,493	17,847	25,543
35,0											13,465	20,929	29,980
40,0											15,436	24,010	34,417
45,0												27,091	38,853
50,0												30,172	43,290
55,0													47,727
60,0													52,164
Примечание. Для определения массы винтов, изготовленных из других материалов, значения массы, указанные в таблице, должны быть умножены на коэффициент: 0,356 — для алюминиевого сплава; 0,970 — для бронзы; 1,08 — для латуни.
