ГОСТ 14657.6-96 (ИСО 8556-86). Межгосударственный стандарт. Боксит. Метод определения оксида фосфора (V)
(введен в действие Постановлением Госстандарта России от 17.12.1997 № 415)
Примечание
С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 01.01.1999. Взамен ГОСТ 14657.6-78.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 14657.6-83"]:::rst n1["ГОСТ 14657.6-96"]:::doc click n1 "https://bukva.ai/docs/standart-gost-14657-6-96" "ГОСТ 14657.6-96. Межгосударственный стандарт. Боксит. Метод определения оксида фосфора (V) (введен в действие Постановлением Госстандарта России от 17.12.1997 N 415)" n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
Введен в действие Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 17 декабря 1997 г. № 415
МЕТОД ОПРЕДЕЛЕНИЯ ОКСИДА ФОСФОРА (V)
Bauxite. Method for determination of phosphorus pentoxide content
Дата введения 1 января 1999 года
Предисловие
1 РАЗРАБОТАН Межгосударственным техническим комитетом 99 «Алюминий», Всероссийским алюминиево-магниевым институтом (АО ВАМИ)
2 ПРИНЯТ Межгосударственным Советом по стандартизации, метрологии и сертификации (протокол № 9 от 12 апреля 1996 г.)
3 Приложение А настоящего стандарта представляет собой полный аутентичный текст международного стандарта ИСО 8556-86 «Алюминиевые руды. Определение содержания фосфора. Спектрофотометрический метод молибденовой сини»
4 Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 17 декабря 1997 г. № 415 межгосударственный стандарт ГОСТ 14657.6-96 (ИСО 8556-86) введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1999 г.
1 Назначение и область применения
Настоящий стандарт распространяется на боксит и устанавливает фотометрический метод определения оксида фосфора (V) при массовой доле от 0,025% до 1%.
Метод основан на разложении боксита смесью кислот или сплавлении с карбонатом натрия, удалении диоксида кремния фильтрованием, образовании молибденовой сини и измерении оптической плотности раствора при длине волны 720 нм. Желатин, если он присутствует в растворе, предварительно окисляют пероксидом водорода.
Спектрофотометрический метод молибденовой сини для определения фосфора в алюминиевых рудах по ИСО 8556 приведен в приложении А.
2 Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие стандарты:
ГОСТ 83-79 Натрий углекислый. Технические условия
ГОСТ 3118-77 Кислота соляная. Технические условия
ГОСТ 3760-79 Аммиак водный. Технические условия
ГОСТ 3765-78 Аммоний молибденовокислый. Технические условия
ГОСТ 4198-75 Калий фосфорнокислый однозамещенный. Технические условия
ГОСТ 4204-77 Кислота серная. Технические условия
ГОСТ 4461-77 Кислота азотная. Технические условия
ГОСТ 7172-76 Калий пиросернокислый. Технические условия
ГОСТ 10484-78 Кислота фтористоводородная. Технические условия
ГОСТ 10929-76 Водорода пероксид. Технические условия
ГОСТ 14657.0-96 (ИСО 8558-85) Боксит. Общие требования к методам химического анализа
ГОСТ 14657.2-96 (ИСО 6607-85) Боксит. Методы определения диоксида кремния
3 Общие требования
Общие требования к методу анализа — по ГОСТ 14657.0.
4 Аппаратура, реактивы и растворы
Фотоэлектроколориметр или спектрофотометр.
Кислота соляная по ГОСТ 3118 и раствор 1:1.
Кислота серная по ГОСТ 4204 и растворы 3:1, 1:1, 1:4 и с молярной концентрацией эквивалента 4 моль/дм3.
Кислота фтористоводородная по ГОСТ 10484.
Аммиак водный по ГОСТ 3760, раствор 1:1.
Натрий углекислый безводный по ГОСТ 83.
Калий пиросернокислый по ГОСТ 7172.
Аммоний молибденовокислый по ГОСТ 3765, водный раствор с массовой долей 6,25% и раствор с массовой долей 0,7% в растворе серной кислоты с молярной концентрацией эквивалента 4 моль/дм3.
Калий виннокислый кислый по ГОСТ 3654.
Калий сурьмяновиннокислый, раствор с массовой долей 0,35%. При отсутствии реагента его готовят следующим образом:
28,2 г кислого виннокислого калия растворяют при кипячении в 600 см3 воды, добавляют небольшими порциями 14,6 г окиси сурьмы. При получении непрозрачного раствора его отфильтровывают. Раствор охлаждают до температуры 0 — 5 °C и выдерживают при этой температуре в течение 2 — 3 ч. Затем полученные кристаллы фильтруют через плотный стеклянный фильтр и высушивают при температуре 100 °C.
Кислота сульфаминовая, раствор с массовой долей 10%.
Смесь реакционная: 144 см3 серной кислоты осторожно вливают в 300 см3 воды. После охлаждения к раствору добавляют 100 см3 раствора сульфаминовой кислоты, 200 см3 раствора молибденовокислого аммония с массовой долей 6,25% и 100 см3 раствора сурьмяновиннокислого калия. Раствор охлаждают, доливают водой до 1000 см3 и перемешивают. Раствор хранят в темной посуде.
Кислота аскорбиновая, раствор с массовой долей 1 и 10%.
Раствор готовят перед применением.
Калий фосфорнокислый однозамещенный по ГОСТ 4198.
Водорода пероксид по ГОСТ 10929.
Квасцы железоаммонийные, раствор с массовой долей 5%:
5 г квасцов растворяют в воде, приливают 10 см3 раствора серной кислоты 1:1 и воды до объема 100 см3.
Стандартные растворы оксида фосфора (V).
Раствор А: 0,1917 г однозамещенного фосфорнокислого калия, предварительно высушенного в эксикаторе над серной кислотой, растворяют в воде, раствор переносят в мерную колбу вместимостью 1000 см3, добавляют 1 см3 серной кислоты, доливают водой до метки и перемешивают. Раствор хранят в полиэтиленовом сосуде.
1 см3 раствора А содержит 0,0001 г оксида фосфора (V).
Раствор Б: 10 см3 раствора А переносят в мерную колбу вместимостью 100 см3, доливают водой до метки и перемешивают. Раствор готовят перед применением.
1 см3 раствора Б содержит 0,00001 г оксида фосфора (V).
5 Проведение анализа
5.1 При анализе «мягких» бокситов (содержащих гиббсит и бемит) пробу массой 1 г растворяют в стакане вместимостью 400 см3 в смеси 10 см3 соляной, 10 см3 азотной кислот и 15 см3 раствора серной кислоты 3:1. Раствор выпаривают досуха. После охлаждения к остатку добавляют 200 см3 воды и 20 см3 раствора серной кислоты 3:1, затем нагревают его до полного растворения солей.
5.2 При анализе «твердых» бокситов (содержащих диаспор) пробу массой 1 г помещают в платиновый тигель, хорошо перемешивают с 3 г углекислого натрия и сплавляют при температуре 1100 °C 20 мин. После охлаждения тигель с плавом помещают в стакан вместимостью 400 см3, добавляют примерно 100 см3 воды, 30 — 35 см3 раствора соляной кислоты 1:1, накрывают часовым стеклом и нагревают на песчаной бане. После выщелачивания содержимого тигля его вынимают из стакана и ополаскивают водой. К полученному раствору добавляют 10 см3 раствора серной кислоты 1:1 и выпаривают до появления паров серной кислоты и еще 20 мин.
После охлаждения к остатку прибавляют 200 см3 воды, 20 см3 раствора серной кислоты 3:1 и нагревают до полного растворения солей.
5.3 После того как раствор, полученный согласно 5.1 или 5.2, станет прозрачным, его фильтруют через фильтр «Белая лента», собирая фильтрат в мерную колбу вместимостью 500 см3. Осадок промывают 6 — 7 раз горячей водой. Фильтр с осадком помещают в платиновый тигель, высушивают, озоляют, затем остаток прокаливают при температуре 900 °C 10 мин. К остатку после охлаждения добавляют 3 — 4 капли раствора серной кислоты 1:1, 5 см3 раствора фтористоводородной кислоты, осторожно выпаривают досуха и снова прокаливают. После охлаждения остаток сплавляют с 1 г пиросернокислого калия, затем выщелачивают раствором серной кислоты 1:4, охлаждают и объединяют с исходным раствором. Мерную колбу доливают водой до метки и перемешивают содержимое колбы.
В мерную колбу вместимостью 100 см3 отбирают аликвотную часть раствора объемом 20 см3 при массовой доле оксида фосфора (V) до 0,2% или 10 см3 — при массовой доле оксида фосфора (V) свыше 0,2%. Аликвотную часть объемом 10 см3 разбавляют водой до 20 см3. К раствору добавляют раствор аммиака до начала выпадения осадка (pH 5 — 6), быстро разбавляют водой до объема примерно 80 см3. Из бюретки добавляют 4 см3 реакционной смеси, перемешивают, добавляют 1 см3 раствора аскорбиновой кислоты с массовой долей 10%, доливают водой до метки и перемешивают. Оптическую плотность анализируемого раствора измеряют через 15 мин на фотоэлектроколориметре или спектрофотометре, учитывая, что максимум светопоглощения растворов соответствует длине волны 720 нм. Раствором сравнения служит раствор контрольного опыта.
По оптической плотности испытуемого раствора определяют массу диоксида фосфора (V).
5.4 Для анализа используют также раствор, полученный после определения диоксида кремния гравиметрическим методом по ГОСТ 14557.2. Из этого раствора в зависимости от массовой доли оксида фосфора (V) отбирают аликвотную часть 10 — 20 см3, помещают в коническую колбу вместимостью 150 см3, добавляют 1 см3 раствора пероксида водорода, разбавляют водой до объема 35 — 40 см3, накрывают часовым стеклом и кипятят 20 — 30 мин. Полученный раствор охлаждают, переливают в мерную колбу вместимостью 100 см3, нейтрализуют аммиаком по бумаге конго до перехода окраски в красный цвет, приливают при перемешивании 10 см3 молибдата аммония с массовой долей 0,7%, 5 см3 раствора аскорбиновой кислоты с массовой долей 1%, воду до объема 80 — 90 см3, 1 см3 раствора сурьмяновиннокислого калия, доливают водой до метки и перемешивают. Оптическую плотность анализируемого раствора измеряют через 15 мин на спектрофотометре или фотоэлектроколориметре, учитывая, что максимум светопоглощения раствора соответствует длине волны 720 нм. Раствором сравнения служит раствор контрольного опыта. Для этого аликвотную часть раствора контрольного опыта, полученного после определения диоксида кремния гравиметрическим методом по ГОСТ 14657.2, помещают в коническую колбу вместимостью 150 см3, приливают 1 см3 железоаммонийных квасцов, 1 см3 пероксида водорода и далее ведут анализ, как указано выше.
5.5 Для построения градуировочного графика в семь мерных колб вместимостью по 100 см3 каждая отбирают 0; 1,0; 2,0; 4,0; 6,0; 8,0 и 10,0 см3 стандартного раствора Б, что соответствует 0; 0,00001; 0,00002; 0,00004; 0,00006; 0,00008; 0,00010 г оксида фосфора (V). Далее поступают, как указано в 5.3 и 5.4, используя в качестве раствора сравнения раствор, не содержащий стандартного раствора оксида фосфора (V). По полученным значениям оптических плотностей и соответствующим им массам оксида фосфора (V) строят градуировочный график.
6 Обработка результатов
6.1 Массовую долю оксида фосфора (V), X, %, вычисляют по формуле
X = \frac{m_{1} \cdot V}{m \cdot V_{1}} \cdot 100,
где m1 — масса оксида фосфора (V), найденная по градуировочному графику, г;
V1 — объем аликвотной части раствора, см3;
V — общий объем раствора, см3;
6.2 Результаты анализа рассчитывают до третьего и округляют до второго десятичного знака.
6.3 Допускаемые расхождения результатов и параллельных определений и результатов анализа не должны превышать значений, указанных в таблице.
СПЕКТРОФОТОМЕТРИЧЕСКИЙ МЕТОД МОЛИБДЕНОВОЙ СИНИ ДЛЯ ОПРЕДЕЛЕНИЯ ФОСФОРА В АЛЮМИНИЕВЫХ РУДАХ (ИСО 8556)
А.1 Назначение и область применения
Настоящий стандарт устанавливает спектрофотометрический метод молибденовой сини для определения фосфора в алюминиевых рудах.
Метод применим для алюминиевых руд с массовой долей фосфора от 0,01% до 5% в пересчете на оксид фосфора (V). Присутствие мышьяка в пробе не влияет на результаты определения.
ГОСТ 14657.0-96 (ИСО 8558-85) Боксит. Общие требования к методам химического анализа.
Разложение навески одним из следующих способов:
Примечание - Этот метод рекомендуется для руд, содержащих гиббсит и (или) бемит, а также, если остаток после растворения навески пробы и после выделения диоксида кремния составляет менее 1% массы навески;
- спеканием с пероксидом натрия с последующим кратковременным сплавлением, растворением плава серной кислотой.
Примечание - Этот метод рекомендуется для руд, содержащих диаспор, а также если остаток после растворения навески пробы составляет более 1% массы навески.
Обезвоживание диоксида кремния, растворение солей, фильтрование и прокаливание диоксида кремния, загрязненного примесями.
Удаление диоксида кремния выпариванием с фтористоводородной и серной кислотами. Сплавление с карбонатом натрия и тетраборатом натрия, растворение соляной кислотой и присоединение к основному раствору.
Добавление молибдата для превращения фосфата в фосфорно-молибденовый комплекс и восстановление аскорбиновой кислотой до молибденовой сини. Спектрофотометрическое измерение поглощения комплекса молибденовой сини при длине волны приблизительно 710 нм.
Для анализа применяют только реактивы квалификации ч.д.а., дистиллированную воду или воду эквивалентной чистоты.
А.4.1 Пероксид натрия (Na2O2), порошок.
Примечание - Пероксид натрия должен храниться в сухом месте. Не допускается использовать реактив с признаками агломерации.
А.4.2 Смесь карбоната натрия и тетрабората натрия.
Смешивают безводный карбонат натрия (Na2CO3) и безводный тетраборат натрия (Na2B4O7) в соотношении 3:1 (по массе).
А.4.3 Серная кислота (\rho_{20} = 1,84\text{г}/\text{см}^{3}) , разбавленная 1:1.
А.4.4 Серная кислота (\rho_{20} = 1,84\text{г}/\text{см}^{3}) , разбавленная 1:9.
А.4.5 Фтористоводородная кислота, 40%-ный раствор (по массе) (\rho_{20} = 1,38\text{г}/\text{см}^{3}) или 48%-ный раствор по массе (\rho_{20} = 1,18\text{г}/\text{см}^{3}) .
А.4.6 Бромистоводородная кислота, 40%-ный раствор по массе (\rho_{20} = 1,38\text{г}/\text{см}^{3}) или 47%-ный раствор по массе (\rho_{20} = 1,48\text{г}/\text{см}^{3}) .
В стакан вместимостью 1000 см3 отмеряют 225 см3 воды и добавляют осторожно при перемешивании 175 см3 серной кислоты (А.4.3). Охлаждают и добавляют 150 см3 соляной кислоты (\rho_{20} = 1,19\text{г}/\text{см}^{3}) и 50 см3 азотной кислоты (\rho_{20} = 1,41\text{г}/\text{см}^{3}) .
Раствор следует готовить непосредственно перед использованием, выливают неиспользованный раствор, обильно смывая стакан водой.
А.4.8 Аскорбиновая кислота (C6H8O6), раствор 2 г/дм3.
Раствор готовят перед использованием.
А.4.9 Дисульфит динатрия (натрий пиросернистокислый) (Na2S2O5), раствор 150 г/дм3.
Раствор готовят перед использованием.
А.4.10 Молибдат натрия (Na2MoO4·2H2O), раствор 50 г/дм3.
Растворяют 4,25 г сульфата висмута Bi2(SO4)3 (спецификация 90%) или 2,80 г карбоната висмута (90% Bi2(CO3)3) в 280 см3 серной кислоты (А.4.3) и нагревают до полного растворения соли. Охлаждают до комнатной температуры, переливают в колбу вместимостью 1000 см3, разбавляют водой до метки и перемешивают.
1 см3 раствора содержит 2,5 мг Bi2O3.
А.4.12 Фосфор, стандартный раствор, содержащий 0,02 г оксида фосфора (V) в 1 дм3.
Высушивают несколько сотен миллиграмм дигидроортофосфата калия KH2PO4 при температуре 105 °C до постоянной массы и охлаждают в эксикаторе.
Растворяют 0,192 г высушенной соли в воде, переливают в мерную колбу вместимостью 500 см3 с одной меткой, разбавляют водой до метки и перемешивают. Отбирают 25 см3 этого раствора в мерную колбу вместимостью 250 см3 с одной меткой, разбавляют водой до метки и перемешивают.
1 см3 стандартного раствора содержит 0,02 мг оксида фосфора.
Обычная лабораторная аппаратура и указанная в А.5.1 - А.5.7.
А.5.1 Поддоны из инертного материала с размерами, достаточными для размещения необходимого количества пробы слоем плотностью 5 мг/мм2.
А.5.2 Печь с электрическим нагревом, обеспечивающая температуру нагрева (105 +/- 5) °C.
Примечание - Чтобы проверить равномерное распределение требуемой температуры по всему объему печи, а не только около датчика, в печь устанавливают обычное количество поддонов и измеряют температуру у каждого из них.
А.5.3 Муфельная печь, обеспечивающая температуру нагрева от 480 до 1000 °C и более.
А.5.4 Циркониевые тигли вместимостью приблизительно 40 см3 для разложения спеканием.
А.5.5 Платиновые тигли для обработки осадка по А.7.5.3.
А.5.6 Эксикатор, содержащий в качестве осушителя либо свежий тетраоксохлорат магния, либо активированный глинозем.
1 Активированный глинозем следует активировать нагреванием при (300 +/- 10) °C в течение 12 ч.
2 При удалении тетраоксохлората магния его смывают обильным количеством воды.
А.5.7 Спектрофотометр, предназначенный для измерения абсорбции в области длины волны 710 нм.
А.6.1 Лабораторные пробы отбирают и измельчают до размера частиц 150 мкм в соответствии с методами, изложенными в соответствующих стандартах.
А.6.2 Приготовление аналитической пробы
Аналитическую пробу готовят путем высушивания ее в печи согласно методике, изложенной в ГОСТ 14657.0.
Проводят два независимых параллельных определения для каждой пробы.
Примечание - «Независимые параллельные определения» — определения, проведенные разными лаборантами или, в случае невозможности замены лаборантов, с перерывом между определениями.
Взвешивают с точностью до 0,001 г приблизительно 1 г аналитической пробы, полученной согласно разделу А.6.
Параллельно с разложением навески приготавливают раствор холостого опыта согласно методике разложения, но без навески. Если анализируется одновременно несколько проб, то проводят один холостой опыт при условии, что опыт проводится по той же методике и с реактивами из тех же сосудов.
Одновременно с анализом пробы проводят анализ стандартного образца с известным содержанием фосфора в тех же условиях.
Примечание - Стандартный образец должен быть того же типа, что и анализируемая проба. Стандартный образец не может считаться образцом того же типа, если свойства анализируемой пробы отличаются от свойств стандартного образца до такой степени, что процесс анализа должен претерпеть значительные изменения.
Если применяют кислотное разложение, то используют методику, описанную в А.7.5.1.1. При разложении спеканием применяют методику, описанную в А.7.5.1.2.
А.7.5.1.1 Кислотное разложение
Навеску (А.7.2) помещают в стакан вместимостью 400 см3. Смачивают водой и добавляют 60 см3 свежеприготовленной смеси кислот (А.4.7). Закрывают стакан и нагревают при температуре около 80 °C до разложения навески (примечание 1).
После прекращения выделения бурых паров тщательно ополаскивают крышку и стенки стакана. Выпаривают открытый раствор до густых паров серной кислоты. Закрывают стакан крышкой и интенсивно нагревают в течение 60 мин на плитке, поддерживая температуру в растворе (210 +/- 10) °C (примечание 2).
1 При высоком содержании железа (более 15% по массе Fe2O3) начальное нагревание проб должно проводиться в течение более длительного времени.
2 Температуру раствора определяют, сравнивая с температурой, которую показывает термометр, частично погруженный (на 10 мм) в другой сосуд, содержащий серную кислоту (\rho_{20} = 1,84\text{г}/\text{см}^{3}) .
А.7.5.1.2 Разложение щелочным спеканием
Предостережение. При этом разложении необходимо надевать защитные очки.
Навеску (А.7.2) помещают в сухой циркониевый тигель (А.5.4), добавляют 10 г пироксида натрия (А.4.1) и тщательно перемешивают сухим металлическим шпателем. Помещают в муфельную печь (А.5.3), обеспечивающую температуру нагрева 480 — 500 °C, на 45 мин. Вынимают тигель с содержимым из печи, нагревают на горелке до расплавления спека (около 30 с). Продолжают нагревание плава при перемешивании круговыми движениями так, чтобы общее время нагрева составило 2 мин.
Дают тиглю остыть (для ускорения процесса можно использовать металлическую плиту). При необходимости очищают основание тигля влажной фильтровальной бумагой. Затем помещают его на бок в стакан вместимостью 400 см3, накрывают крышкой и осторожно добавляют в стакан 140 см3 серной кислоты (А.4.4). Добавляют 20 см3 серной кислоты (А.4.3) и нагревают для выщелачивания содержимого тигля. Вынимают тигель, когда его содержимое полностью выщелачится, и обмывают.
Тщательно обмывают крышку и стенки стакана. Выпаривают открытый раствор до густых паров серной кислоты. Закрывают крышкой и интенсивно нагревают в течение 60 мин на плитке, поддерживая температуру в растворе (210 +/- 10) °C.
Примечание - Температуру раствора определяют, сравнивая с температурой, которую показывает термометр, частично погруженный (на 10 мм) в другой сосуд, содержащий серную кислоту (\rho_{20} = 1,84\text{г}/\text{см}^{3}) .
А.7.5.2 Растворение и фильтрование
Охлаждают раствор, полученный по А.7.5.1.1 или А.7.5.1.2, до температуры окружающей среды, осторожно добавляют 130 см3 воды и нагревают при температуре 80 — 90 °C не менее 40 мин с перемешиванием до полного растворения солей. Фильтруют горячим через фильтр средней плотности, собирая фильтрат в мерную колбу с одной меткой вместимостью 250 см3. Обмывают стакан водой, очищают его с помощью стеклянной палочки с резиновым наконечником и переносят осадок на фильтр. Промывают фильтр и осадок пять раз порциями горячей воды по 5 — 10 см3. Сохраняют фильтрат и промывные воды. Оставляют фильтр с осадком и продолжают согласно А.7.5.3.
Переносят фильтр и осадок, полученный по А.7.5.2, в предварительно прокаленный и взвешенный платиновый тигель (А.5.5). Высушивают, медленно озоляют, а затем прокаливают фильтр, увеличивая температуру в муфельной печи до 600 — 700 °C. Охлаждают тигель и смачивают осадок несколькими каплями воды. Добавляют 5 капель серной кислоты (А.4.3) и, в зависимости от содержания диоксида кремния, от 5 до 15 см3 фтористоводородной кислоты (А.4.5). Тщательно выпаривают в вытяжном шкафу досуха для удаления диоксида кремния и серной кислоты. Охлаждают тигель в эксикаторе (А.5.6) и взвешивают его. Определяют массу осадка, чтобы убедиться, что требования раздела выполнены.
Добавляют (0,7 +/- 0,1) г смеси (А.4.2). Сплавляют при температуре 1000 °C в течение 4 — 5 мин в муфельной печи, перемешивают плав и вновь помещают в муфельную печь на 1 — 2 мин.
Охлаждают тигель, добавляют 10 см3 серной кислоты (А.4.4) и нагревают до растворения плава. Присоединяют раствор к фильтрату (А.7.5.2), обмыв тигель водой. Охлаждают до температуры окружающей среды, разбавляют водой до метки и перемешивают. Это будет анализируемый раствор.
А.7.5.4 Обработка анализируемого раствора
При содержании P2O5 от 0,01% до 1% по массе отбирают пипеткой аликвотные части непосредственно из анализируемого раствора.
При содержании P2O5 от 1% до 5% по массе отбирают пипеткой 10 см3 анализируемого раствора в мерную колбу с одной меткой вместимостью 100 см3, разбавляют водой до метки и перемешивают. Это будет разбавленный анализируемый раствор.
Переносят в стакан вместимостью 150 см3 аликвотную часть анализируемого раствора (или разбавленного анализируемого раствора), отобранного согласно таблице А.1, и добавляют, если необходимо, серной кислоты (А.4.3) согласно таблице А.1.
Аликвотные части анализируемого раствора
Добавляют 5 см3 бромистоводородной кислоты (А.4.6) (см. примечание), нагревают раствор до выделения густых белых паров, охлаждают и добавляют 50 см3 воды. Нагревают до кипения для растворения солей, затем выпаривают до объема приблизительно 30 см3.
Примечание - Бромистоводородная кислота применяется для удаления мышьяка. Если содержание мышьяка незначительно, то можно обойтись без добавления бромистоводородной кислоты и выпаривания до выделения паров.
А.7.5.5 Спектрофотометрическое измерение
Вливают раствор в мерную колбу с одной меткой вместимостью 100 см3, обмыв стакан водой (общий объем не должен превышать 50 см3). Добавляют 10 см3 раствора пиросернистокислого натрия (А.4.9), перемешивают и помещают в сосуд с кипящей водой точно на 5 мин. Добавляют 10 см3 раствора висмута (А.4.11) и охлаждают до 30 — 35 °C. Добавляют 5 см3 раствора молибдата натрия (А.4.10) в центр раствора, избегая какого-либо контакта со стенками колбы. Обмывают горло колбы 5 см3 воды, перемешивают и сразу же добавляют 10 см3 раствора аскорбиновой кислоты (А.4.8). Разбавляют водой до метки и перемешивают.
Оставляют на 25 мин при температуре окружающей среды, измеряют абсорбцию анализируемого раствора по отношению к воде в кюветах соответствующего размера. Если абсорбция контрольного опыта превышает 0,1, проверяют реактивы на загрязненность фосфором и заменяют их или очищают при необходимости.
Примечание - Как правило, предпочтительны кюветы с толщиной поглощающего слоя 10 мм. Если абсорбция меньше чем 0,05, рекомендуется пользоваться кюветами с толщиной слоя 20 мм.
Пик поглощения, подходящий для измерения, находится в области длины волны 710 нм.
А.7.6 Построение градуировочного графика
В стаканы вместимостью 100 см3 помещают различные объемы: 0; 5,00; 10,00; 15,00 и 20,00 см3 стандартного раствора фосфора (А.4.12).
Добавляют 2,5 см3 серной кислоты (А.4.2), 40 см3 воды и кипятят в течение 5 мин. Частично охлаждают, затем переносят растворы в мерные колбы с одной меткой вместимостью 100 см3, обмывают стаканы водой, но окончательный объем не должен превышать 50 см3.
Добавляют 10 см3 раствора пиросернистокислого калия (А.4.9), а затем проводят образование и последующее спектрофотометрическое измерение комплекса молибденовой сини, как описано в А.7.5.5.
Строят градуировочный график в виде зависимости абсорбции при толщине поглощающего слоя 10 мм от количества оксида фосфора (V), в миллиграммах до третьей значащей цифры.
Примечание - В качестве руководства к применению метода дается следующая информация:
0,200 мг P2O5 в конечном растворе при измерении абсорбции при длине волны 710 нм при толщине поглощающего слоя 10 мм с поправкой на абсорбцию контрольного опыта имеет поглощение 0,440.
А.8.1 Массовую долю, %, оксида фосфора (V), %, вычисляют по формуле
\frac{m_{2}}{m_{1}} \cdot \frac{25}{V} \cdot f,
где m1 — масса навески (А.7.2);
m2 — масса оксида фосфора (V), содержащегося в аликвотной части анализируемого раствора или разбавленного анализируемого раствора (А.7.5.4), определяемая по градуировочному графику после поправки на контрольный опыт при толщине поглощающего слоя 10 мм, мг;
f — коэффициент разбавления, равный 10, если производилось разбавление анализируемого раствора;
V — объем аликвотной части анализируемого раствора или разбавленного анализируемого раствора (А.7.5.4), см3.
А.8.2 Общая обработка результатов
Плановое опробование методики проводилось девятью странами с участием тринадцати лабораторий. Рассчитанные сходимость, воспроизводимость и индекс воспроизводимости приведены в таблице А.2.

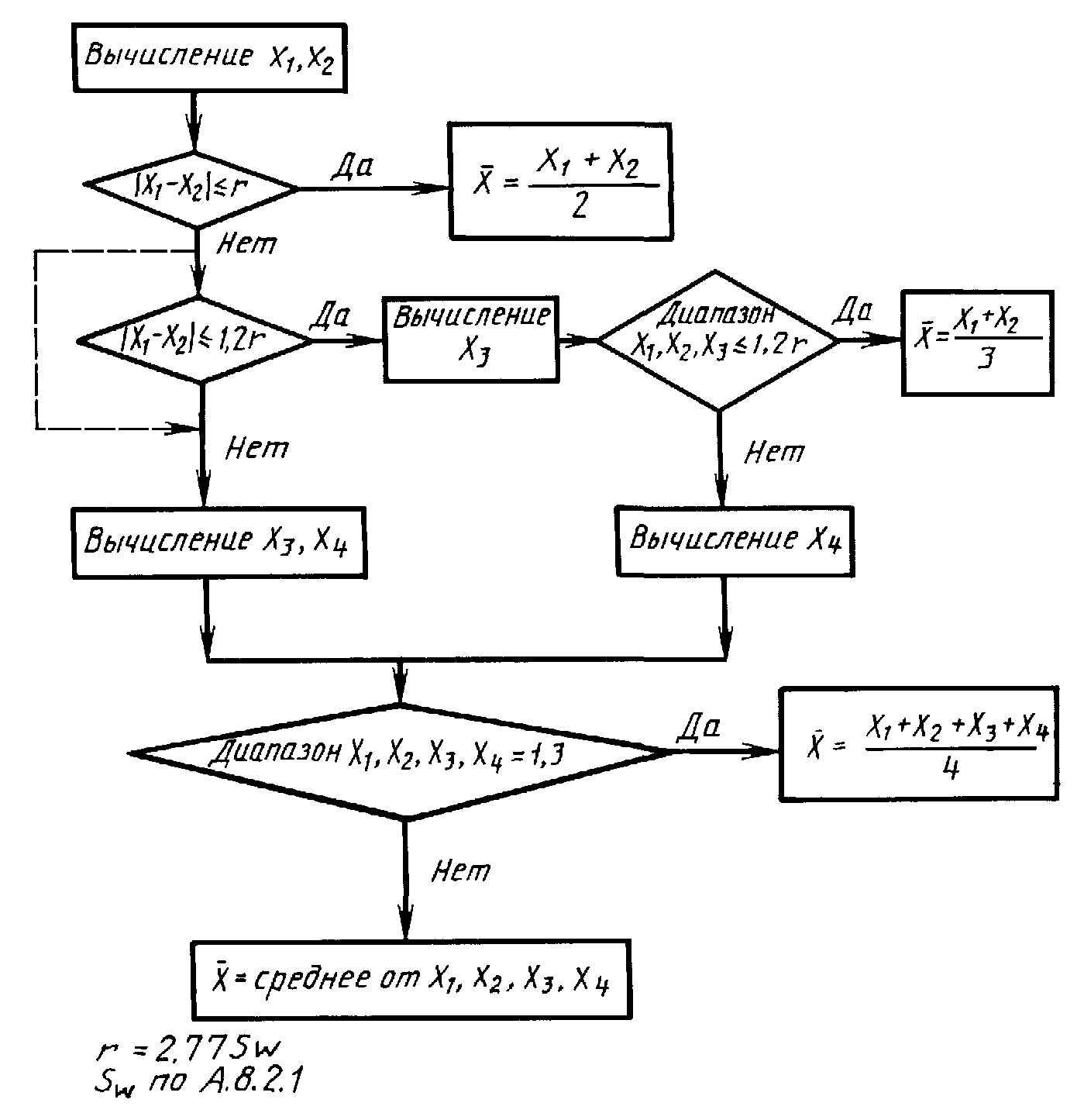

А.8.2.2 Критерии оценки результатов анализа (приложение Б)
Результат анализа пробы принимают, если результат анализа стандартного образца отличается от его паспортного значения в пределах значения индекса воспроизводимости (таблица А.2), а расхождение между двумя результатами параллельных определений для анализируемой пробы не превышает 2,77SW (таблица А.2).
Если результат анализа стандартного образца находится за пределами индекса воспроизводимости, то необходимо провести одновременно анализ одной анализируемой пробы, одного стандартного образца и одного холостого опыта. Результат анализа стандартного образца должен быть рассмотрен для принятия результатов анализа анализируемой пробы, как указано выше.
Если результат анализа стандартного образца находится за пределами индексов воспроизводимости, то проводят анализ другого стандартного образца того же типа руды, пока не будут получены два приемлемых результата.
Если расхождение между двумя результатами анализа анализируемой пробы превышает 2,77SW, необходимо провести дополнительный анализ одной анализируемой пробы, одного холостого опыта и одного стандартного образца того же типа руды. Принятие получаемого дополнительного результата анализа анализируемой пробы должно зависеть в каждом случае от принятия результатов анализа стандартного образца.
А.8.2.3 Расчет окончательного результата
Окончательный результат является среднеарифметическим значением принятых результатов анализа, рассчитанных с точностью до четвертого десятичного знака и округленных до второго десятичного знака следующим образом:
-
если цифра третьего десятичного знака меньше 5, она отбрасывается, а цифра второго десятичного знака остается без изменения;
-
если цифра третьего десятичного знака 5, а четвертый десятичный знак любая цифра, кроме 0, или если цифра третьего десятичного знака больше 5, цифра второго десятичного знака увеличивается на единицу;
-
если цифра третьего десятичного знака 5, а четвертый десятичный знак 0, цифру 5 отбрасывают, а цифра второго десятичного знака остается без изменения, если она 0, 2, 4, 6 или 8, и увеличивается на единицу, если она 1, 3, 5, 7 или 9.
Протокол испытаний должен содержать следующее:
-
другие характерные особенности, отмеченные в ходе анализа, и другие операции, не предусмотренные данным стандартом, которые могут влиять на результаты анализа.
СХЕМА УТВЕРЖДЕНИЯ РЕЗУЛЬТАТОВ АНАЛИЗА
| МКС 73.060 | А39 | ОКСТУ 1711 | |
| Ключевые слова: боксит, испытания, оксид фосфора | |||
