ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРОБКИ ДЛЯ СОЕДИНЕНИЙ ТРУБОПРОВОДОВ ПО НАРУЖНОМУ КОНУСУ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Plugs for tube connections on external cone. Construction and dimensions

ГОСТ 13973-74

Группа Г18

Взамен

ГОСТ 13973-68

Постановлением Государственного комитета стандартов Совета Министров СССР от 10 сентября 1974 г. № 2124 срок введения установлен

с 1 июля 1975 года

Проверен в 1985 г.

Переиздание. Январь 1988 г.

1. Пробки должны изготовляться двух исполнений.

2. Конструкция и размеры пробок должны соответствовать указанным на черт. 1 и 2 и в таблице.

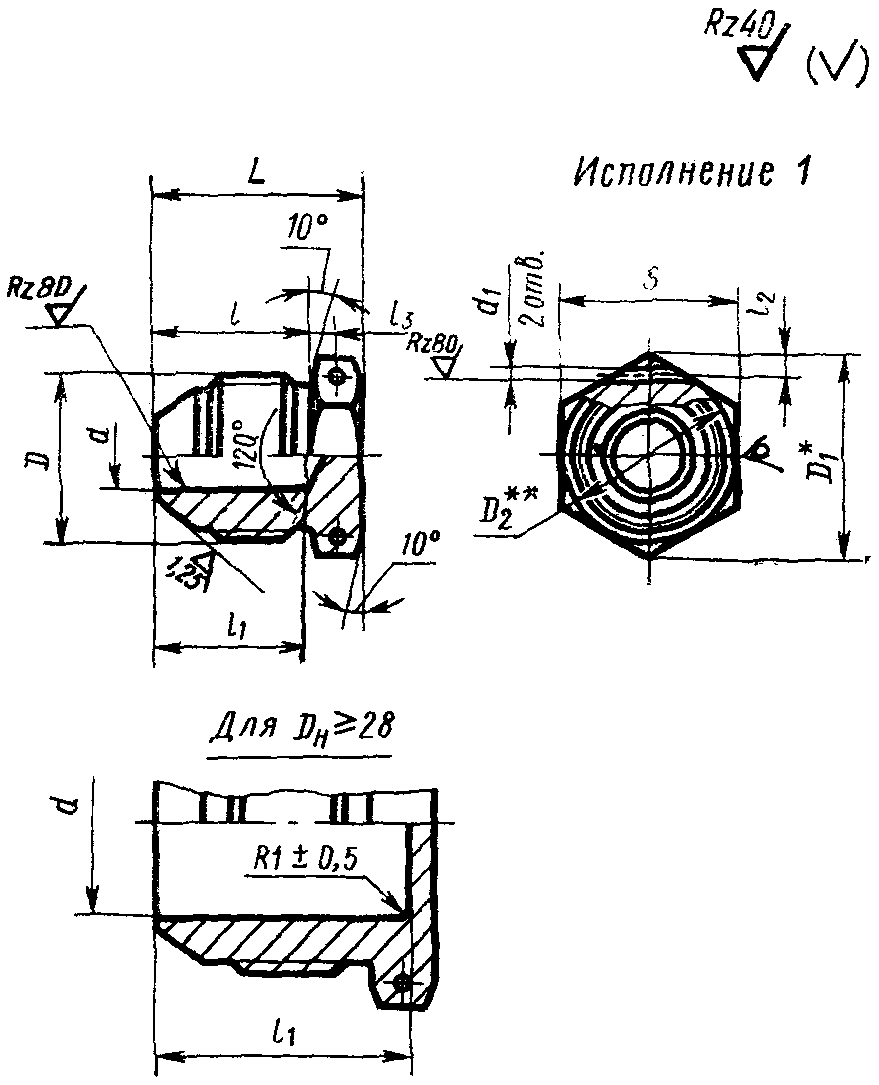

рис. 1

<*> Размер для справок.

<**> D_{2} \approx S .

Черт. 1

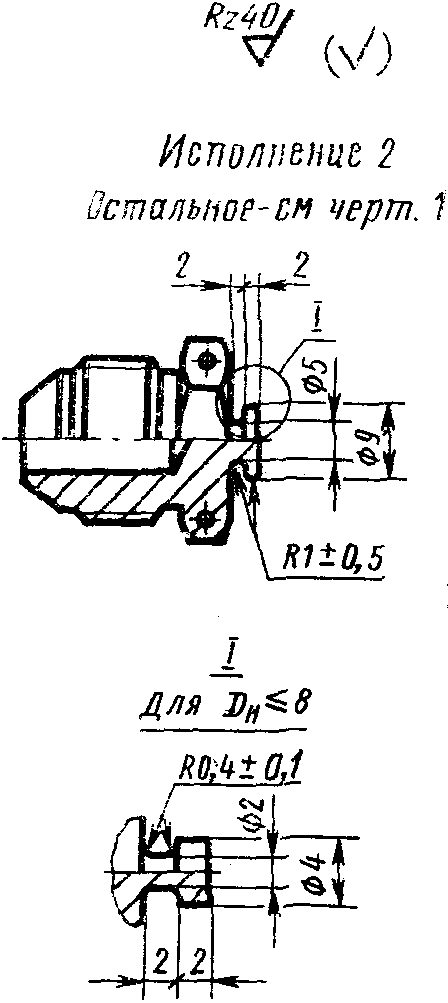

рис. 2

Черт. 2

Размеры в мм

Наружный диаметр труб Dн	Применяемость	d	d₁	D	D1	S	l	l1	l2	ls		L	Масса 100 шт., кг
			Пред. откл. +0,12 -0,06				Пред. откл.			Номин.	Пред. откл.		Алюминиевый сплав	Сталь
							+/- 0,3	-1,0	+/- 0,2
3		-	1,0	М8 x 1	11,5	10	13	-	1,2	2,5	+/- 0,2	18	-	0,58
4			1,2	М10 x 1	13,8	12	14		1,5			19	-	0,98
6				М12 x 1	16,2	14	15			3,0		21	0,60	1,68
8			1,5	М14 x 1	19,6	17			2,0				0,87	2,42
10		7,5		М16 x 1			16	17				22	0,89	2,48
12		9,5		М20 x 1,5	25,4	22	20	20				26	1,41	3,93
14		11,5		М22 x 1,5	27,7	24							1,90	5,30
16		13,5		М24 x 1,5	31,2	27	21	21		3,5	+/- 0,25	28	2,48	6,92
18		15,5		М27 x 1,5	34,6	30							3,13	8,72
20		17,0		М30 x 1,5	36,9	32	22			4,0		30	4,09	11,40
22		19,0		М33 x 2	41,6	36	26	24				34	4,55	12,70
25		22,0											5,65	15,75
28		25,0		М39 x 2	47,3	41	27	32				35	6,18	17,23
30		27,0											6,10	17,05
32		28,0	2,0	М42 x 2	53,1	46			2,5			36	6,76	18,80
34		30,0		М45 x 2			28						8,14	22,70
36		32,0		М48 x 2	57,7	50	29	33				37	9,03	25,20
38		34,0											9,20	25,70

Пример условного обозначения пробки исполнения 1 к трубопроводу Dн = 12 мм из алюминиевого сплава:

Пробка 1 — 12 — 31А ГОСТ 13973-74

То же, из стали марки 45:

Пробка 1 — 12 — 22А ГОСТ 13973-74

То же, из стали марки 12Х18Н9Т:

Пробка 1 — 12 — 13А ГОСТ 13973-74

То же, из стали марки 13Х11Н2В2МФ:

Пробка 1 — 12 — 11А ГОСТ 13973-74

То же, для изделий общего применения:

Пробка 1 — 12 — 31 ГОСТ 13973-74

Пробка 1 — 12 — 22 ГОСТ 13973-74

Пробка 1 — 12 — 13 ГОСТ 13973-74

Пробка 1 — 12 — 11 ГОСТ 13973-74

Пример условного обозначения пробки исполнения 2 к трубопроводу D = 12 мм из алюминиевого сплава:

Пробка 2 — 12 — 31А ГОСТ 13973-74

То же, из стали марки 45:

Пробка 2 — 12 — 22А ГОСТ 13973-74

То же, из стали марки 12Х18Н9Т:

Пробка 2 — 12 — 13А ГОСТ 13973-74

То же, из стали марки 13Х11Н2В2МФ:

Пробка 2 — 12 — 11А ГОСТ 13973-74

То же, для изделий общего применения:

Пробка 2 — 12 — 31 ГОСТ 13973-74

Пробка 2 — 12 — 22 ГОСТ 13973-74

Пробка 2 — 12 — 13 ГОСТ 13973-74

Пробка 2 — 12 — 11 ГОСТ 13973-74

3. Резьбовая часть пробок — по ГОСТ 13955-74.

4. Маркировать и клеймить — по ГОСТ 13977-74.

5. Технические условия — по ГОСТ 13977-74.
