ГОСТ 13955-74*. Государственный стандарт Союза ССР. Резьбовая часть арматуры для соединений трубопроводов по наружному конусу. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 13955-74*Действующий акт

(введен в действие Постановлением Госстандарта СССР от 10.09.1974 № 2124)

(ред. от 01.01.1986)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 июля 1975 года. Взамен ГОСТ 13955-68.

Введен в действие
Постановлением Государственного
комитета стандартов
Совета Министров СССР

от 10 сентября 1974 г. № 2124

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

РЕЗЬБОВАЯ ЧАСТЬ АРМАТУРЫ ДЛЯ СОЕДИНЕНИЙ
ТРУБОПРОВОДОВ ПО НАРУЖНОМУ КОНУСУ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Threaded ends of fittings for tube connections

on external cone. Construction and dimensions

ГОСТ 13955-74*

Группа Г18

Взамен

ГОСТ 13955-68

Постановлением Государственного комитета стандартов Совета Министров СССР от 10 сентября 1974 г. № 2124 срок введения установлен

с 1 июля 1975 года

Проверен в 1985 г.

Переиздание (январь 1988 г.) с Изменением № 1, утвержденным в январе 1986 г. (ИУС 5-86).

Несоблюдение стандарта преследуется по закону

1. Конструкция и размеры резьбовой части арматуры должны соответствовать указанным на черт. 1 и 2 и в таблице.

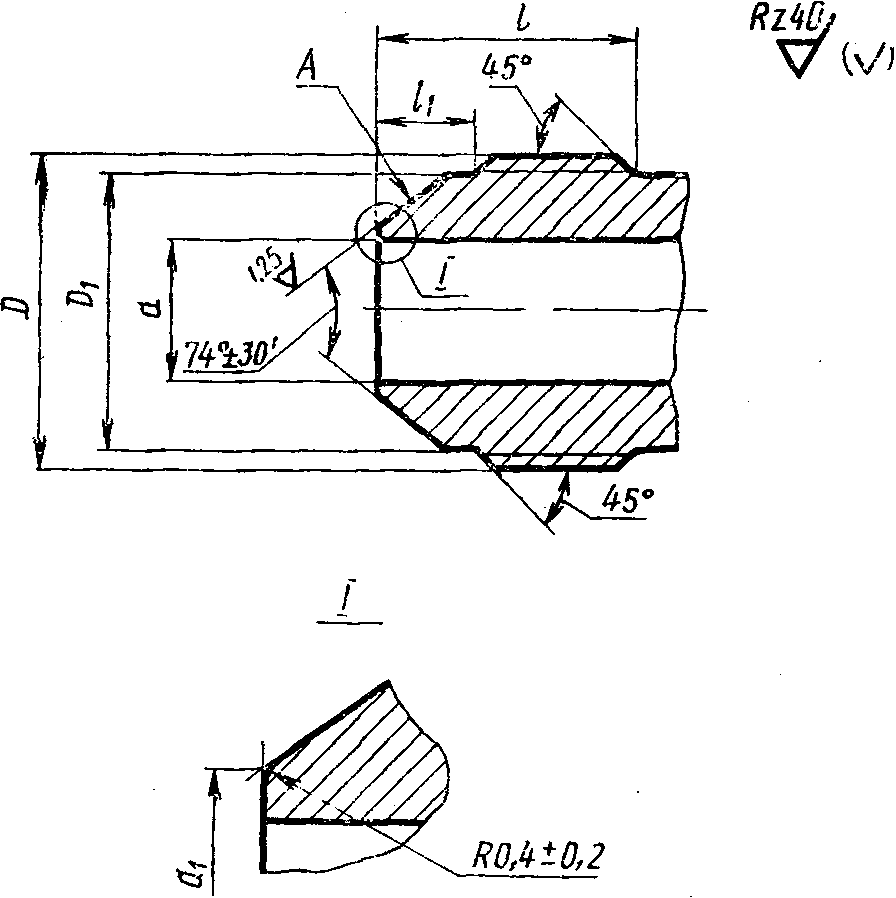

Исполнение 1

рис. 1

Черт. 1

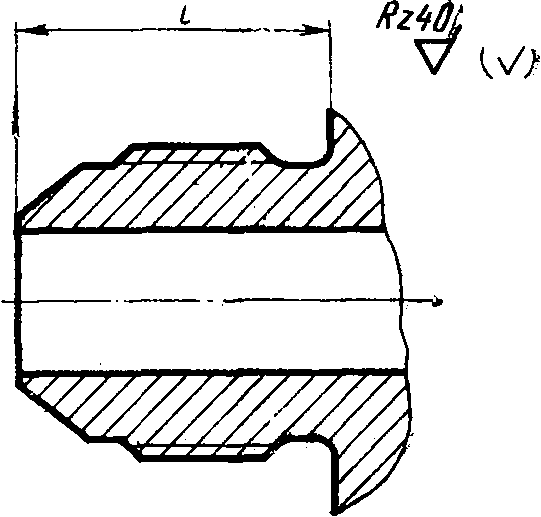

Исполнение 2

Остальное — см. черт. 1

рис. 2

Черт. 2

мм

Наружный диаметр труб Dн	d	d1	D	D1	l		l1
					Пред. откл. +/- 0,3		Пред. откл. +/- 0,25
					Исполнение 1	Исполнение 2	Пред. откл. +/- 0,25
3	1,7	2,6	M8 x 1	6,5	11	13	4,0
4	2,7	3,6	M10 x 1	8,5	12	14	4,5
6	3,7	4,6	M12 x 1	10,5	13	15	5,5
8	5,5	6,6	M14 x 1	12,5	13	15	5,5
10	7,5	8,8	M16 x 1	14,5	14	16	5,0
12	9,5	10,8	M20 x 1,5	17,8	17	20	6,5
14	11,5	12,8	M22 x 1,5	19,8	17	20	6,0
16	13,5	14,8	M24 x 1,5	21,8	18	21	6,5
18	15,5	16,8	M27 x 1,5	24,8	18	21	7,0
20	17,0	18,5	M30 x 1,5	27,8	19	22	8,0
22	19,0	20,5	M33 x 2	30,0	22	26	8,5
25	22,0	23,5	M33 x 2	30,0	22	26	7,5
28	25,0	26,5	M39 x 2	36,0	23	27	9,5
30	27,0	28,5	M39 x 2	36,0			7,5
32	28,0	29,5	M42 x 2	39,0			8,0
34	30,0	31,5	M45 x 2	42,0	24	28	9,5
36	32,0	33,5	M48 x 2	45,0	25	29	9,5
38	34,0	35,8	M48 x 2	45,0	25	29	8,0

2. Допуск радиального биения поверхности A относительно оси резьбы для деталей с резьбой: до M24 x 1,5 — 0,05 мм; свыше M24 x 1,5 — 0,07 мм.

(Измененная редакция, Изм. № 2).

3. Технические требования — по ГОСТ 13977-74.
