ГОСТ 13972-74. Государственный стандарт Союза ССР. Крестовины ввертные для соединений трубопроводов по наружному конусу. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 13972-74Действующий акт

(введен в действие Постановлением Госстандарта СССР от 10.09.1974 № 2124)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 июля 1975 года. Взамен ГОСТ 13972-68.

Введен в действие

Постановлением Государственного
комитета стандартов
Совета Министров СССР
от 10 сентября 1974 г. № 2124

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КРЕСТОВИНЫ ВВЕРТНЫЕ ДЛЯ СОЕДИНЕНИЙ ТРУБОПРОВОДОВ

ПО НАРУЖНОМУ КОНУСУ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Screwed crosses for tube connections on external cone.
Construction and dimensions

ГОСТ 13972-74

Группа Г18

Взамен
ГОСТ 13972-68

Постановлением Государственного комитета стандартов Совета Министров СССР от 10 сентября 1974 г. № 2124 срок введения установлен

с 1 июля 1975 года

Проверен в 1985 г.

Переиздание. Январь 1988 г.

Несоблюдение стандарта преследуется по закону

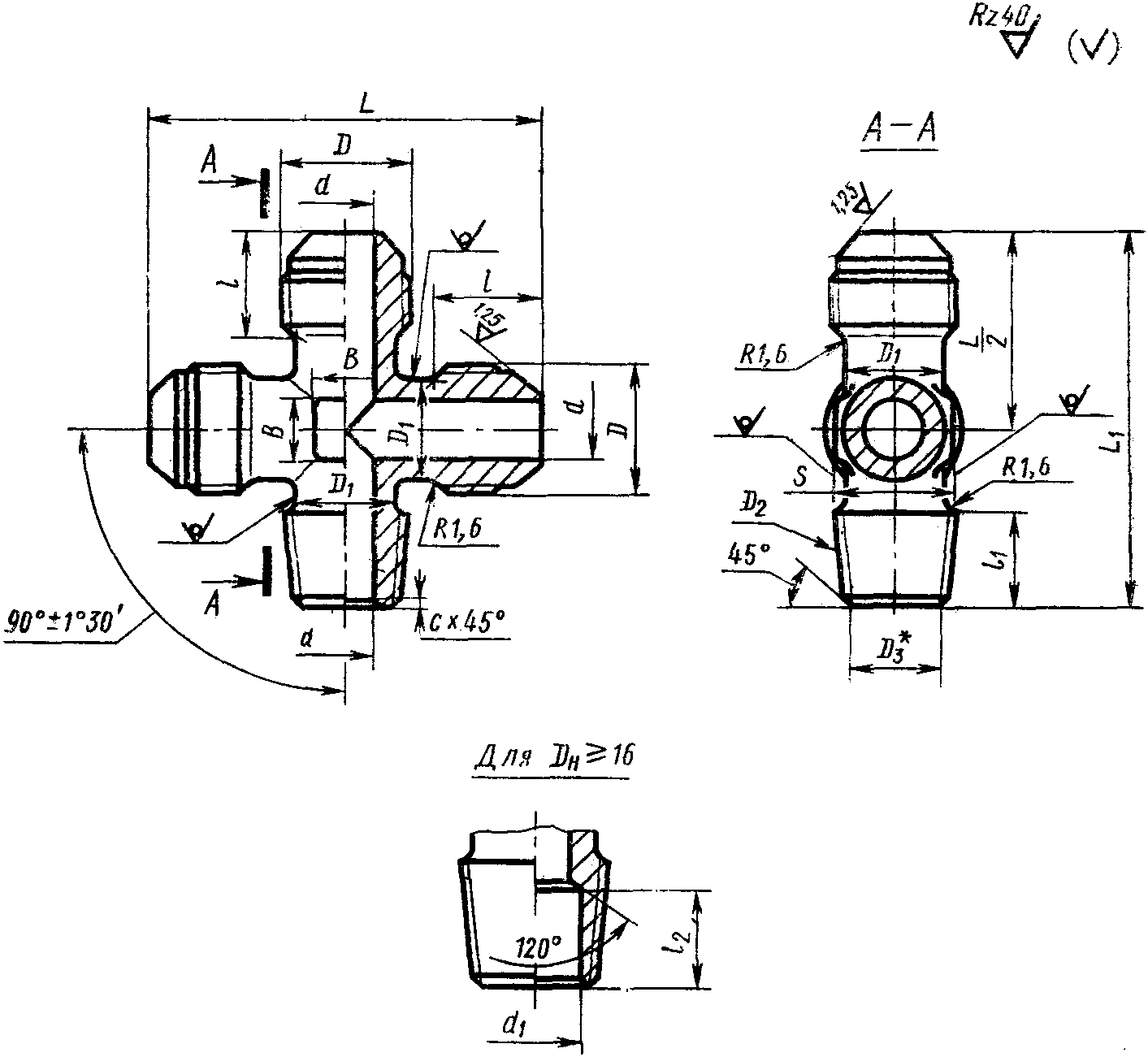

1. Конструкция и размеры ввертных крестовин должны соответствовать указанным на чертеже и в таблице.

Размеры в мм

Наружный диаметр труб Dн	Применяемость	d	d₁	D	D₁	D2	D3	S	l
Наружный диаметр труб Dн	Применяемость	d	d₁	D	D₁	D2	D3	S	Пред. откл. +/- 0,3
3		1,7	-	М8 x 1	6	К 1/16»	6,135	7	11
4		2,7		М10 x 1	8	К 1/16»	6,135	10	12
6		3,7		М12 x 1	10	К 1/8»	8,480	12	13
8		5,5		М14 x 1	12	К 1/8»	8,480	14	13
10		7,5		М16 x 1	14	К 1/4»	10,997	17	14
12		9,5		М20 x 1,5	16	К 3/8»	14,416	19	17
14		11,5		М22 x 1,5	18	К 3/8»	14,416	22	17
16		13,5	14	М24 x 1,5	20	К 1/2»	17,813	22	18
18		15,5	19	М27 x 1,5	22	К 3/4»	23,128	24	18
20		17,0	20	М30 x 1,5	24			27	19
22		19,0	20	М33 x 2	27			27	22
25		22,0	25	М33 x 2	28	К 1»	29,059	30	22
28		25,0	30	М39 x 2	34	К1 1/4»	37,784	36	23
30		27,0	30	М39 x 2	34			36
32		28,0	32	М42 x 2	38			41
34		30,0	32	М45 x 2	38			41	24
36		32,0	38	М48 x 2	43			46	25
38		34,0	38	М48 x 2	43	К1 1/2»	43,853	46	25

l1		l2	L	L1	c		B	Масса 100 шт., кг
Номин.	Пред. откл.	Пред. откл. +1,0 -0,5	L	L1	Номин.	Пред. откл.	B	Алюминиевый сплав	Сталь	Бронза
9,5	+/- 0,25	-	38	36	0,4	+/- 0,3	5	-	-	1,55
			42	39			6	-	2,38	2,29
			46	43			6	1,35	3,82	3,69
			48	45			7	1,95	5,53	5,32
14,5	+/- 0,3		52	52			9	2,66	7,54	7,27
			62	58			10	3,91	11,05	10,65
			66	63			13	5,03	14,25	13,73
19,0		15	70	70			15	6,46	18,33	17,65
			74	74			17	8,40	23,80	22,90
			78	78			18	10,30	29,20	25,10
			86	83			21	11,95	35,70	-
24,0		20	88	89	1,0	+/- 0,5	22	15,10	42,80
24,5			98	99	1,6		28	18,30	51,80
			98	99			28	20,01	56,80
			104	104			30	22,65	64,25
			110	109				26,25	74,40
								29,60	83,90
25,0		21						32,00	90,80

Пример условного обозначения ввертной крестовины к трубопроводу Dн = 12 мм из алюминиевого сплава:

Крестовина ввертная 12-31А ГОСТ 13972-74

То же, из стали марки 45:

Крестовина ввертная 12-22А ГОСТ 13972-74

То же, из стали марки 12Х18Н9Т:

Крестовина ввертная 12-13А ГОСТ 13972-74

То же, из стали марки 13Х11Н2В2МФ:

Крестовина ввертная 12-11А ГОСТ 13972-74

То же, из бронзы:

Крестовина ввертная 12-41А ГОСТ 13972-74

То же, для изделий общего применения:

Крестовина ввертная 12-31 ГОСТ 18972-74

Крестовина ввертная 12-22 ГОСТ 13972-74

Крестовина ввертная 12-13 ГОСТ 13972-74

Крестовина ввертная 12-11 ГОСТ 13972-74

Крестовина ввертная 12-41 ГОСТ 13972-74

2. Резьбовая часть крестовин на длине l - ГОСТ 13955-74.

3. Маркировать и клеймить — по ГОСТ 13977-74.

4. Технические условия — по ГОСТ 13977-74.

рис. 1

<*> Размер для справок.
