ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТРОЙНИКИ ВВЕРТНЫЕ ДЛЯ СОЕДИНЕНИЙ ТРУБОПРОВОДОВ
ПО НАРУЖНОМУ КОНУСУ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Screwed tees for tube connections on external cone.

Construction and dimensions

ГОСТ 13971-74

Группа Г18

Взамен

ГОСТ 13971-68

Постановлением Государственного комитета стандартов Совета Министров СССР от 10 сентября 1974 г. № 2124 срок введения установлен

с 1 июля 1975 года

Проверен в 1985 г.

Переиздание. Январь 1988 г.

Несоблюдение стандарта преследуется по закону

1. Ввертные тройники должны изготовляться двух исполнений.

2. Конструкция и размеры ввертных тройников исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 1.

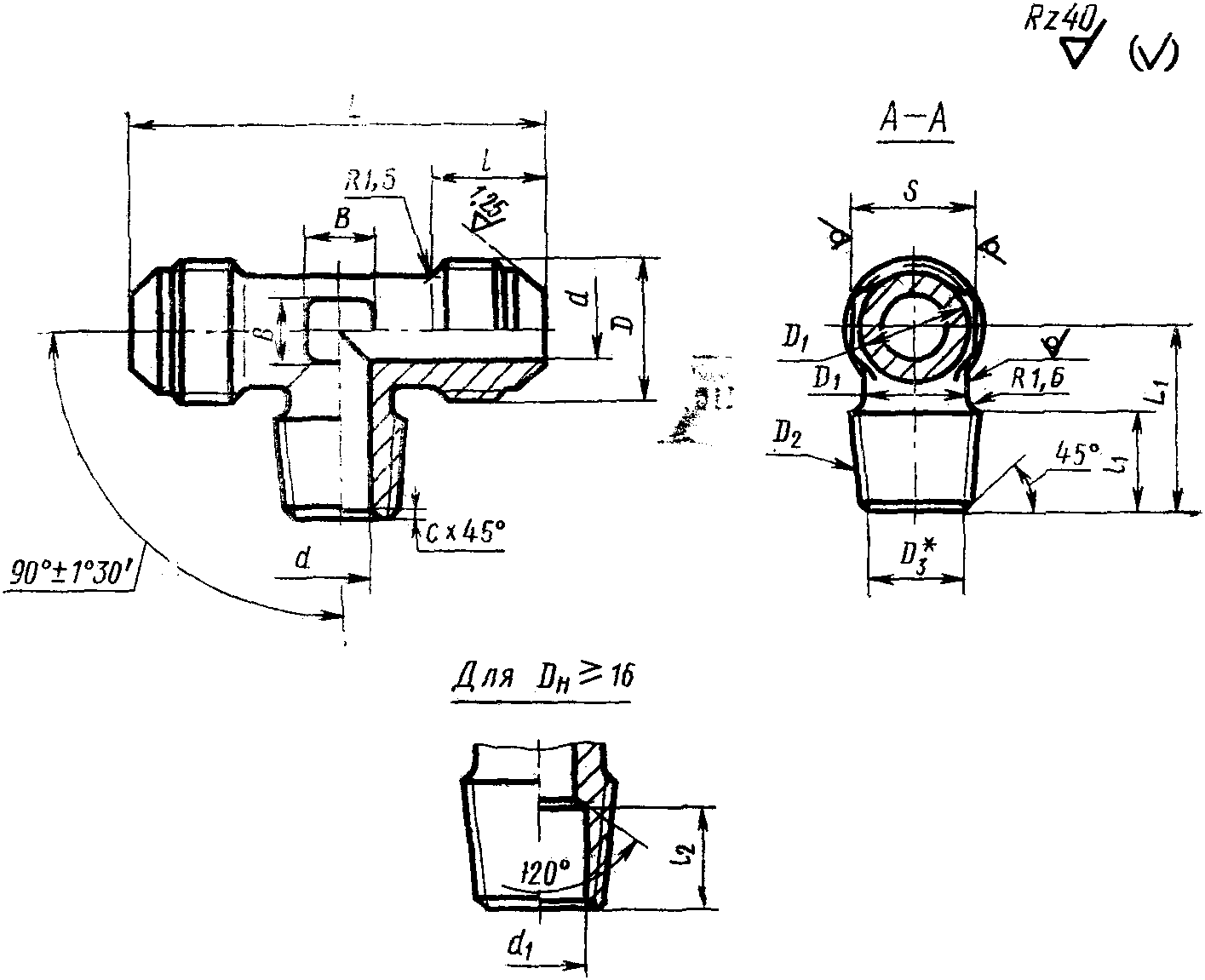

рис. 1

<*> Размер для справок.

Черт. 1

Таблица 1

Размеры в мм

Наружный диаметр труб Dн	Применяемость	d	d₁	D	D₁	D₂	D3	S	l
Наружный диаметр труб Dн	Применяемость	d	d₁	D	D₁	D₂	D3	S	Пред. откл. +/- 0,3
3		1,7	-	М8 x 1	6	К 1/16»	6,135	7	11
4		2,7		М10 x 1	8	К 1/16»	6,135	10	12
6		3,7		М12 x 1	10	К 1/8»	8,480	12	13
8		5,5		М14 x 1	12	К 1/8»	8,480	14	13
10		7,5		М16 x 1	14	К 1/4»	10,997	17	14
12		9,5		М20 x 1,5	16	К 3/8»	14,416	19	17
14		11,5		М22 x 1,5	18	К 3/8»	14,416	22	17
16		13,5	14	М24 x 1,5	20	К 1/2»	17,813	22	18
18		15,5	19	М27 x 1,5	22	К 3/4»	23,128	24	18
20		17,0	20	М30 x 1,5	24			27	19
22		19,0	20	М33 x 2	27			27	22
25		22,0	25	М33 x 2	28	К 1»	29,059	30	22
28		25,0	30	М39 x 2	34	К1 1/4»	37,784	36	23
30		27,0	30	М39 x 2	34			36
32		28,0	32	М42 x 2	38			41
34		30,0		М45 x 2	38				24
36		32,0		М48 x 2	40				25
38		34,0	38	М48 x 2	43	К1 1/2»	43,853	46	25

Продолжение табл. 1

Размеры в мм

Наружный диаметр труб Dн	l1		l2	L	L1		c		B	Масса 100 шт., кг
Наружный диаметр труб Dн	Номин.	Пред. откл.	Пред. откл. +1,0 -0,5	L	Номин.	Пред. откл.	Номин.	Пред. откл.	B	Алюминиевый сплав	Сталь	Бронза
3	9,5	+/- 0,25	-	38	17	+/- 0,3	0,4	+/- 0,3	5	-	-	1,17
4				42	18				6	-	1,84	1,78
6				46	20				6	1,06	3,05	2,89
8				48	21				7	1,49	4,23	4,07
10	14,5	+/- 0,3		52	26				9	2,09	5,92	5,70
12				62	28				10	3,26	9,25	8,88
14				66	30				13	3,89	11,03	10,60
16	19,0		15	70	35	+/- 0,4			15	5,08	14,40	13,85
18				74	37				17	6,40	18,15	17,45
20				78	39				18	7,90	19,55	21,50
22				86	40				21	8,60	24,40	-
25	24,0		20	88	45		1,0	+/- 0,5	22	11,84	33,60
28	24,5			98	50		1,6		28	13,71	38,90
30				98	50				28	15,50	44,00
32				104	52				30	16,78	47,50
34				104	52					19,49	55,20
36				108	53					21,87	62,10
38	25,0		21	110	54					22,81	64,80

Пример условного обозначения ввертного тройника исполнения 1 к трубопроводу Dн = 12 мм из алюминиевого сплава:

Тройник ввертной 1-12-31А ГОСТ 13971-74

То же, из стали марки 45:

Тройник ввертной 1-12-22А ГОСТ 13971-74

То же, из стали марки 12Х18Н9Т:

Тройник ввертной 1-12-13А ГОСТ 13971-74

То же, из стали марки 13Х11Н2В2МФ:

Тройник ввертной 1-12-11А ГОСТ 13971-74

То же, из бронзы:

Тройник ввертной 1-12-41А ГОСТ 13971-74

То же, для изделий общего применения:

Тройник ввертной 1-12-31 ГОСТ 13971-74

Тройник ввертной 1-12-22 ГОСТ 13971-74

Тройник ввертной 1-12-13 ГОСТ 13971-74

Тройник ввертной 1-12-11 ГОСТ 13971-74

Тройник ввертной 1-12-41 ГОСТ 13971-74

3. Конструкция и размеры ввертных тройников исполнения 2 должны соответствовать указанным на черт. 2 и в табл. 2.

<> Размер для справок.*

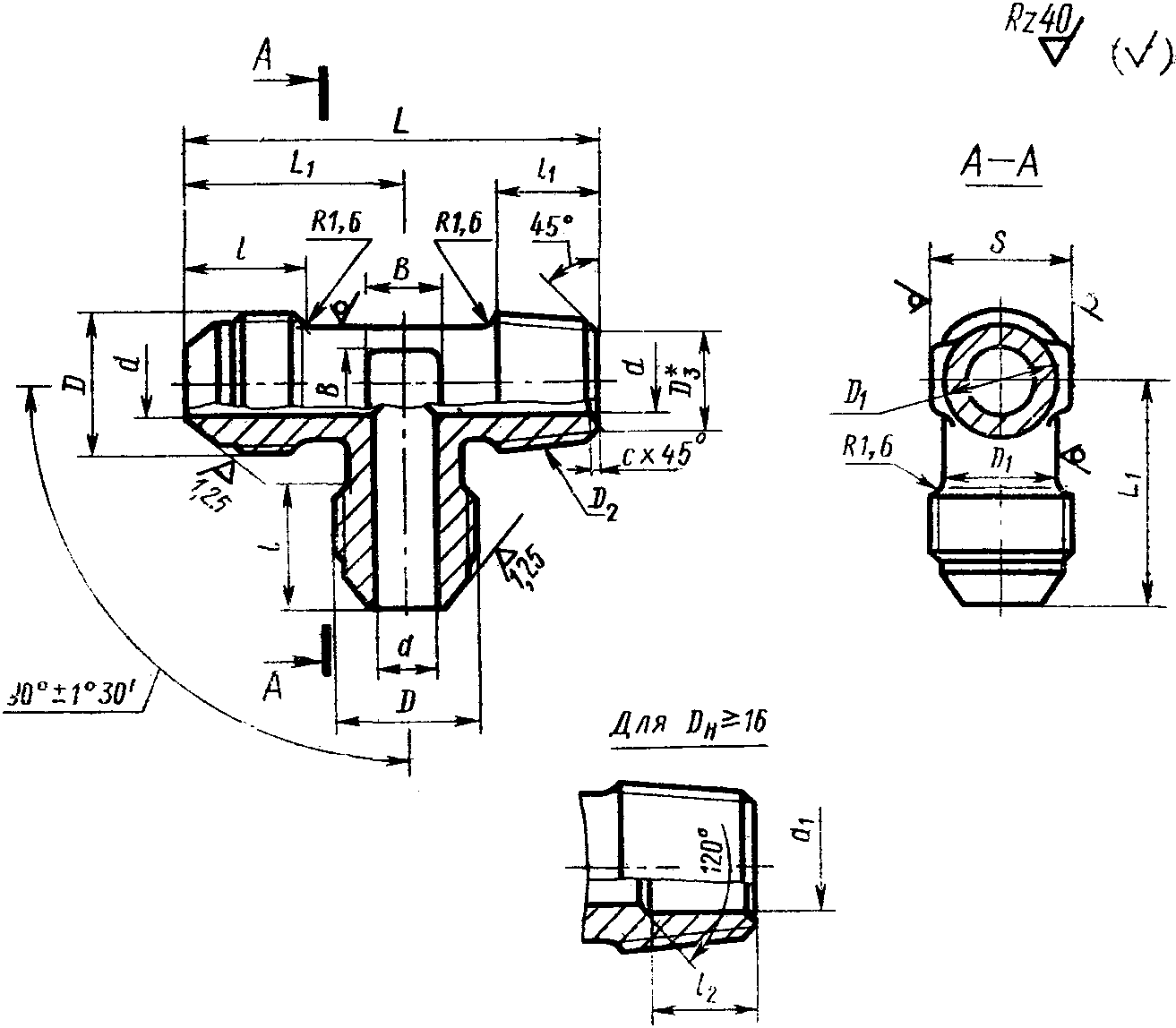

Черт. 2

Таблица 2

Размеры в мм

Наружный диаметр труб Dн	Применяемость	d	d1	D	D1	D2	D3	S	l
Наружный диаметр труб Dн	Применяемость	d	d1	D	D1	D2	D3	S	Пред. откл. +/- 0,3
3		1,7	-	М8 x 1	6	К 1/16»	6,135	7	11
4		2,7		М10 x 1	8	К 1/16»	6,135	10	12
6		3,7		М12 x 1	10	К 1/8»	8,480	12	13
8		5,5		М14 x 1	12	К 1/8»	8,480	14	13
10		7,5		М16 x 1	14	К 1/4»	10,997	17	14
12		9,5		М20 x 1,5	16	К 3/8»	14,416	19	17
14		11,5		М22 x 1,5	18	К 3/8»	14,416	22	17
16		13,5	14	М24 x 1,5	20	К 1/2»	17,813	22	18
18		15,5	19	М27 x 1,5	22	К 3/4»	23,128	24	18
20		17,0	20	М30 x 1,5	24			27	19
22		19,0	20	М33 x 2	27			27	22
25		22,0	25	М33 x 2	28	К 1»	29,059	30	22
28		25,0	30	М39 x 2	34	К1 1/4»	37,784	36	23
30		27,0	30	М39 x 2	34			36
32		28,0	32	М42 x 2	38			41
34		30,0		М45 x 2	38				24
36		32,0		М48 x 2	40				25
38		34,0	38	М48 x 2	43	К1 1/2»	48,853	46	25

l1		l2	L	L1		c		B	Масса 100 шт., кг
Номин.	Пред. откл.	Пред. откл. +1,0 -0,5	L	Номин.	Пред. откл.	Номин.	Пред. откл.	B	Алюминиевый сплав	Сталь	Бронза
9,5	+/- 0,25	-	36	19	+/- 0,3	0,4	+/- 0,3	5	-	-	1,17
			39	21				6	-	1,84	1,78
			43	23				6	1,06	3,05	2,89
			45	24				7	1,49	4,23	4,07
14,5	+/- 0,3		52	26				9	2,09	5,92	5,70
			58	31				10	3,26	9,25	8,88
			63	33				13	3,89	11,03	10,60
19,0		15	70	35	+/- 0,4			15	5,08	14,40	13,85
			74	37				17	6,40	18,15	17,45
			78	39				18	7,90	19,55	21,50
			83	43				21	9,35	24,40	-
24,0		20	89	44		1,0	+/- 0,5	22	11,96	33,60
24,5			99	49		1,6		28	14,32	38,90
			99	49				28	15,50	44,00
			104	52				30	16,78	47,50
			104	52					19,49	55,20
			107	54					21,86	62,10
25,0		21	109	55					22,81	64,80

Пример условного обозначения ввертного тройника исполнения 2 к трубопроводу Dн = 12 мм из алюминиевого сплава:

Тройник ввертной 2-12-31А ГОСТ 13971-74

То же, из стали марки 45:

Тройник ввертной 2-12-22А ГОСТ 13971-74

То же, из стали марки 12Х18Н9Т:

Тройник ввертной 2-12-13А ГОСТ 13971-74

То же, из стали марки 13Х11Н2В2МФ:

Тройник ввертной 2-12-11А ГОСТ 13971-74

То же, из бронзы:

Тройник ввертной 2-12-41А ГОСТ 13971-74

То же, для изделий общего применения:

Тройник ввертной 2-12-31 ГОСТ 13971-74

Тройник ввертной 2-12-22 ГОСТ 13971-74

Тройник ввертной 2-12-13 ГОСТ 13971-74

Тройник ввертной 2-12-11 ГОСТ 13971-74

Тройник ввертной 2-12-41 ГОСТ 13971-74

4. Резьбовая часть тройников на длине l — по ГОСТ 13955-74.

5. Маркировать и клеймить — по ГОСТ 13977-74.

6. Технические условия — по ГОСТ 13977-74.
