ГОСТ 13970-74. Государственный стандарт Союза ССР. Угольники ввертные для соединений трубопроводов по наружному конусу. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 13970-74Действующий акт

(введен в действие Постановлением Госстандарта СССР от 10.09.1974 № 2124)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 июля 1975 года. Взамен ГОСТ 13970-68.

Введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 10 сентября 1974 г. № 2124

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

УГОЛЬНИКИ ВВЕРТНЫЕ ДЛЯ СОЕДИНЕНИЙ ТРУБОПРОВОДОВ ПО НАРУЖНОМУ КОНУСУ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Screwed elbows for tube connections on external cone. Construction and dimensions

ГОСТ 13970-74

Группа Г18

Взамен ГОСТ 13970-68

Постановлением Государственного комитета стандартов Совета Министров СССР от 10 сентября 1974 г. № 2124 срок введения установлен

с 1 июля 1975 года

Проверен в 1985 г.

Переиздание. Январь 1988 г.

Несоблюдение стандарта преследуется по закону

1. Ввертные угольники должны изготовляться двух исполнений.

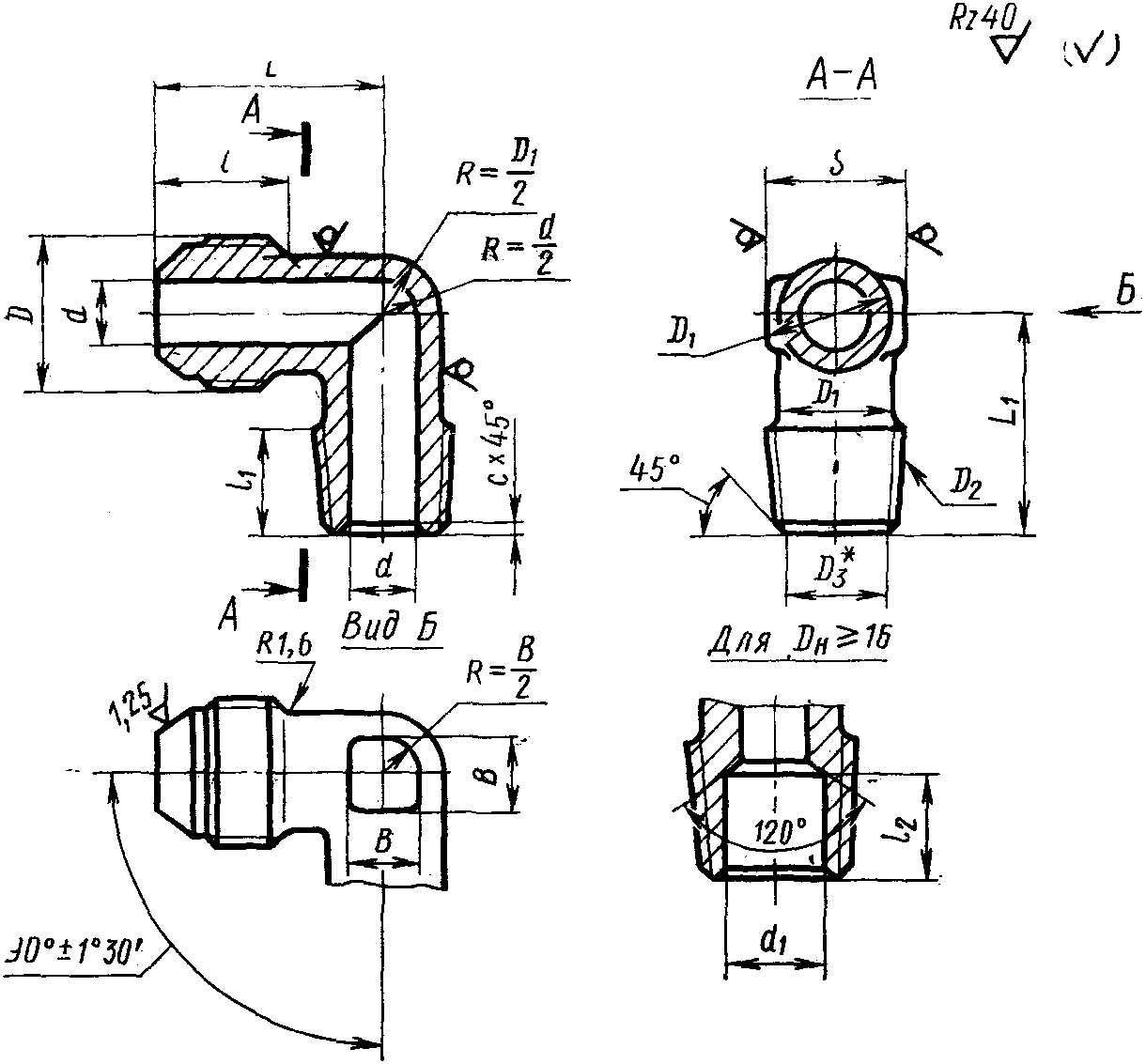

2. Конструкция и размеры ввертных угольников исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 1.

рис. 1

<*> Размер для справок.

Черт. 1

Таблица 1

Размеры в мм

Наружный диаметр труб Dн	Применяемость	d	d₁	D	D₁	D2	D3	S	l	l1
									Пред. откл. +/- 0,3	Номин.	Пред. откл.
3		1,7	-	М8 x 1	6	К 1/16»	6,135	7	11	9,5	+/- 0,25


4		2,7		М10 x 1	8			10	12


6		3,7		М12 x 1	10	К 1/8»	8,480	12	13


8		5,5		М14 x 1	12			14


10		7,5		М16 x 1	14	К 1/4»	10,997	17	14	14,5	+/- 0,3


12		9,5		М20 x 1,5	16	К 3/8»	14,416	19	17


14		11,5		М22 x 1,5	18			22


16		13,5	14	М24 x 1,5	20	К 1/2»	17,813		18	19,0


18		15,5	19	М27 x 1,5	22	К 3/4»	23,128	24


20		17,0	20	М30 x 1,5	24			27	19


22		19,0		М33 x 2	27				22


25		22,0	25		28	К 1»	29,059	30		24,0


28		25,0	30	М39 x 2	34	К1 1/4»	37,784	36	23	24,5


30		27,0


32		28,0	32	М42 x 2	38			41


34		30,0		М45 x 2					24


36		32,0		М48 x 2	40				25


38		34,0	38		43	К1 1/2»	43,854	46		25,0

Продолжение табл. 1

Размеры в мм

l2	L		L1		c		B	Масса 100 шт., кг
Пред. откл. +1,0 -0,5	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	B	Алюминиевый сплав	Сталь	Бронза
-	19	+/- 0,3	18	+/- 0,3	0,4	+/- 0,3	5	-	-	0,87
			24					-	1,02	0,98
			30					0,40	1,13	1,09
	21		19				6	0,46	1,31	1,25
			26					0,75	2,13	2,05
			34	+/- 0,4				0,83	2,35	2,27
	23		21	+/- 0,3				0,96	2,72	2,62
			28	+/- 0,3				1,09	3,09	2,98
			38	+/- 0,4				1,30	3,69	3,55
	24		22	+/- 0,3			7	1,18	3,34	3,22
			33	+/- 0,4				1,30	3,69	3,55
			45	+/- 0,4				1,51	4,28	4,12
	26		27	+/- 0,3			9	1,60	4,53	4,37
			38	+/- 0,4				1,89	5,36	5,16
			52	+/- 0,4				2,30	6,52	6,28
	31	+/- 0,4	30	+/- 0,3			10	2,48	7,03	6,78
			42	+/- 0,4				2,92	8,27	7,97
			60					3,59	10,17	9,80
	33		34				13	3,05	8,65	8,32
			48					3,65	10,35	9,96
			68					4,51	12,80	12,30
15	35		40				15	3,92	11,10	10,70
			56					4,70	13,32	12,82
			80					5,90	16,75	16,12
	37		44				17	5,69	16,15	15,55
			65					6,32	18,00	17,30
			90	+/- 0,5				7,73	21,90	21,10
	39		45	+/- 0,4			18	6,16	17,52	16,83
			65	+/- 0,4				7,48	21,25	20,42
			90	+/- 0,5				9,12	25,90	24,90
	43		47	+/- 0,4			21	6,63	18,85	-
			70	+/- 0,4				8,27	23,50
			100	+/- 0,5				10,95	31,10
20	44		60	+/- 0,4	1,6	+/- 0,5	22	9,44	26,80
			80	+/- 0,4				10,98	31,20
			120	+/- 0,5				14,00	39,70
	49		60	+/- 0,4			28	12,34	35,00
			80	+/- 0,4				13,52	38,40
			120	+/- 0,5				17,44	49,50
			60	+/- 0,4				14,29	40,60
			80	+/- 0,4				15,15	43,00
			120	+/- 0,5				19,38	55,10
	52		65	+/- 0,4			30	15,20	43,15
			90	+/- 0,5				17,02	48,15
			130	+/- 0,5				21,50	60,80
			65	+/- 0,4				16,65	47,15
			90	+/- 0,5				19,85	56,20
			135	+/- 0,5				24,82	70,30
	54		65	+/- 0,4				18,97	53,75
			90	+/- 0,5				23,26	65,80
			135	+/- 0,5				28,02	79,30
	55		65	+/- 0,4				20,74	58,60
			90	+/- 0,5				25,71	72,80
			135	+/- 0,5				30,02	85,00

Пример условного обозначения ввертного угольника исполнения 1 к трубопроводу Dн = 12 мм с длиной L1 = 42 мм из алюминиевого сплава:

Угольник ввертной 1-12-42-31А ГОСТ 13970-74

То же, из стали марки 45:

Угольник ввертной 1-12-42-22А ГОСТ 13970-74

То же, из стали марки 12Х18Н9Т:

Угольник ввертной 1-12-42-13А ГОСТ 13970-74

То же, из стали марки 13Х11Н2В2МФ:

Угольник ввертной 1-12-42-11А ГОСТ 13970-74

То же, из бронзы:

Угольник ввертной 1-12-42 41А ГОСТ 13970-74

То же, для изделий общего применения:

Угольник ввертной 1-12-42-31 ГОСТ 13970-74

Угольник ввертной 1-12-42-22 ГОСТ 13970-74

Угольник ввертной 1-12-42-13 ГОСТ 13970-74

Угольник ввертной 1-12-42-11 ГОСТ 13970-74

Угольник ввертной 1-12-42-41 ГОСТ 13970-74

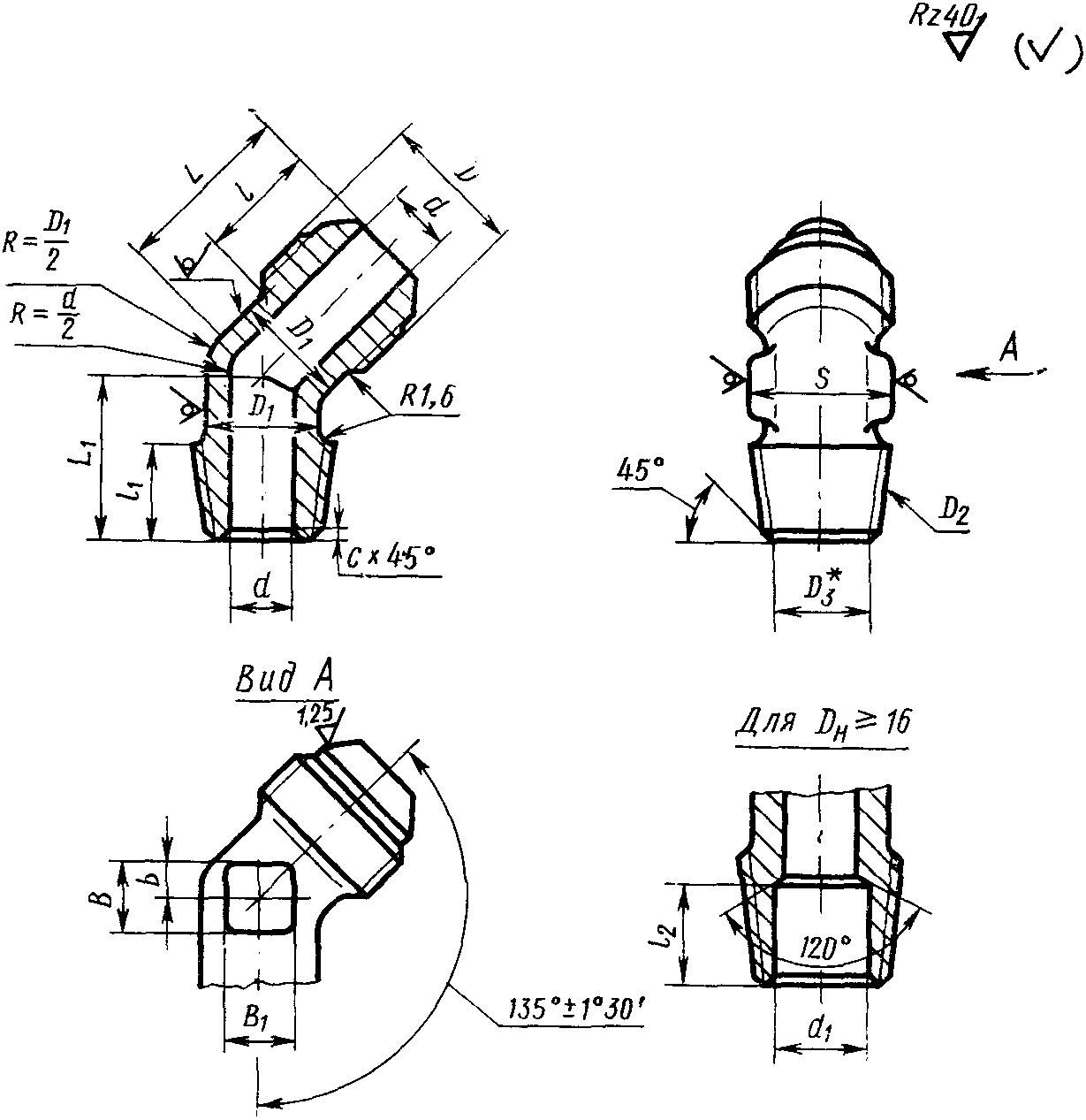

3. Конструкция и размеры ввертных угольников исполнения 2 должны соответствовать указанным на черт. 2 и в табл. 2.

рис. 2

<*> Размер для справок.

Черт. 2

Таблица 2

Размеры в мм

Наружный диаметр труб Dн	Применяемость	d	d1	D	D1	D2	D3	S	l	l1
									Пред. откл. +/- 0,3	Номин.	Пред. откл.
3		1,7	-	М8 x 1	6	К 1/16»	6,135	7	11	9,5	+/- 0,25
4		2,7		М10 x 1	8			10	12
6		3,7		М12 x 1	10	К 1/8»	8,480	12	13
8		5,5		М14 x 1	12			14
10		7,5		М16 x 1	14	К 1/4»	10,997	17	14	14,5	+/- 0,3
12		9,5		М20 x 1,5	16	К 3/8»	14,416	19	17
14		11,5		М22 x 1,5	18			22
16		13,5	14	М24 x 1,5	20	К 1/2»	17,813		18	19,0
18		15,5	19	М27 x 1,5	22	К 3/4»	23,128	24
20		17,0	20	М30 x 1,5	24			27	19
22		19,0		М33 x 2	27				22
25		22,0	25		28	К 1»	29,059	30		24,0
28		25,0	30	М39 x 2	34			36	23
30		27,0				К1 1/4»	37,784			24,5
32		28,0	32	М42 x 2	38			41
34		30,0		М45 x 2					24
36		32,0		М48 x 2	40				25
38		34,0	38		43	К1 1/2»	43,853	46		25,0

Продолжение табл. 2

Размеры в мм

Наружный диаметр труб Dн	l2	L		L1		c		b	B	B1	Масса 100 шт., кг
Наружный диаметр труб Dн	Пред. откл. +1,0 -0,5	Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	b	B	B1	Алюминиевый сплав	Сталь	Бронза
3	-	17	+/- 0,3	15	+/- 0,3	0,4	+/- 0,3	1	5	5	-	-	0,76
4		18		16				2	6	6	-	1,11	1,06
6		21		17					6	6	0,68	1,94	1,86
8		21		18					7	7	0,69	1,97	1,88
10		22		23				3	9	9	1,33	3,79	3,63
12		26		24				4	10	10	2,05	5,83	5,70
14		28		26				4	13	13	2,38	6,77	6,50
16	15	30		32	+/- 0,4			5	15	15	3,31	9,43	9,05
18		31	+/- 0,4	32				5	16	17	4,03	11,50	11,00
20		33		34				6	18	18	4,83	13,75	13,20
22		36		34				6	20	21	5,90	16,80	-
25	20	39		39		1,0	+/- 0,5	7	21	22	6,95	19,80
28		43				1,0		9	25	28	9,75	27,80
30		43				1,6				28	10,50	29,90
32		44		43						30	11,22	32,00
34		44		42							11,95	34,10
36		46		42				10	26		13,86	39,80
38	21	48		48				10	28		15,51	44,20

Пример условного обозначения ввертного угольника исполнения 2 к трубопроводу Dн = 12 мм из алюминиевого сплава:

Угольник ввертной 2-12-31А ГОСТ 13970-74

То же, из стали марки 45:

Угольник ввертной 2-12-22А ГОСТ 13970-74

То же, из стали марки 12Х18Н9Т:

Угольник ввертной 2-12-13А ГОСТ 13970-74

То же, из стали марки 13Х11Н2В2МФ:

Угольник ввертной 2-12-11А ГОСТ 13970-74

То же, из бронзы:

Угольник ввертной 2-12-41А ГОСТ 13970-74

То же, для изделий общего применения:

Угольник ввертной 2-12-31 ГОСТ 13970-74

Угольник ввертной 2-12-22 ГОСТ 13970-74

Угольник ввертной 2-12-13 ГОСТ 13970-74

Угольник ввертной 2-12-11 ГОСТ 13970-74

Угольник ввертной 2-12-41 ГОСТ 13970-74

4. Резьбовая часть угольников на длине l — по ГОСТ 13955-74.

5. Маркировать и клеймить — по ГОСТ 13977-74.

6. Технические условия — по ГОСТ 13977-74.
