ГОСТ 13968-74. Государственный стандарт Союза ССР. Крестовины переходные для соединений трубопроводов по наружному конусу. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 13968-74Действующий акт

(введен в действие Постановлением Госстандарта СССР от 10.09.1974 № 2124)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 июля 1975 года. Взамен ГОСТ 13968-68.

Введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 10 сентября 1974 г. № 2124

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КРЕСТОВИНЫ ПЕРЕХОДНЫЕ ДЛЯ СОЕДИНЕНИЙ ТРУБОПРОВОДОВ ПО НАРУЖНОМУ КОНУСУ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Reduce-type crosses for tube connections on external cone. Construction and dimensions

ГОСТ 13968-74

Группа Г18

Взамен ГОСТ 13968-68

Постановлением Государственного комитета стандартов Совета Министров СССР от 10 сентября 1974 г. № 2124 срок введения установлен

с 1 июля 1975 года

Проверен в 1985 г.

Переиздание. Январь 1988 г.

Несоблюдение стандарта преследуется по закону

1. Переходные крестовины должны изготовляться трех исполнений.

2. Конструкция и размеры переходных крестовин исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 1.

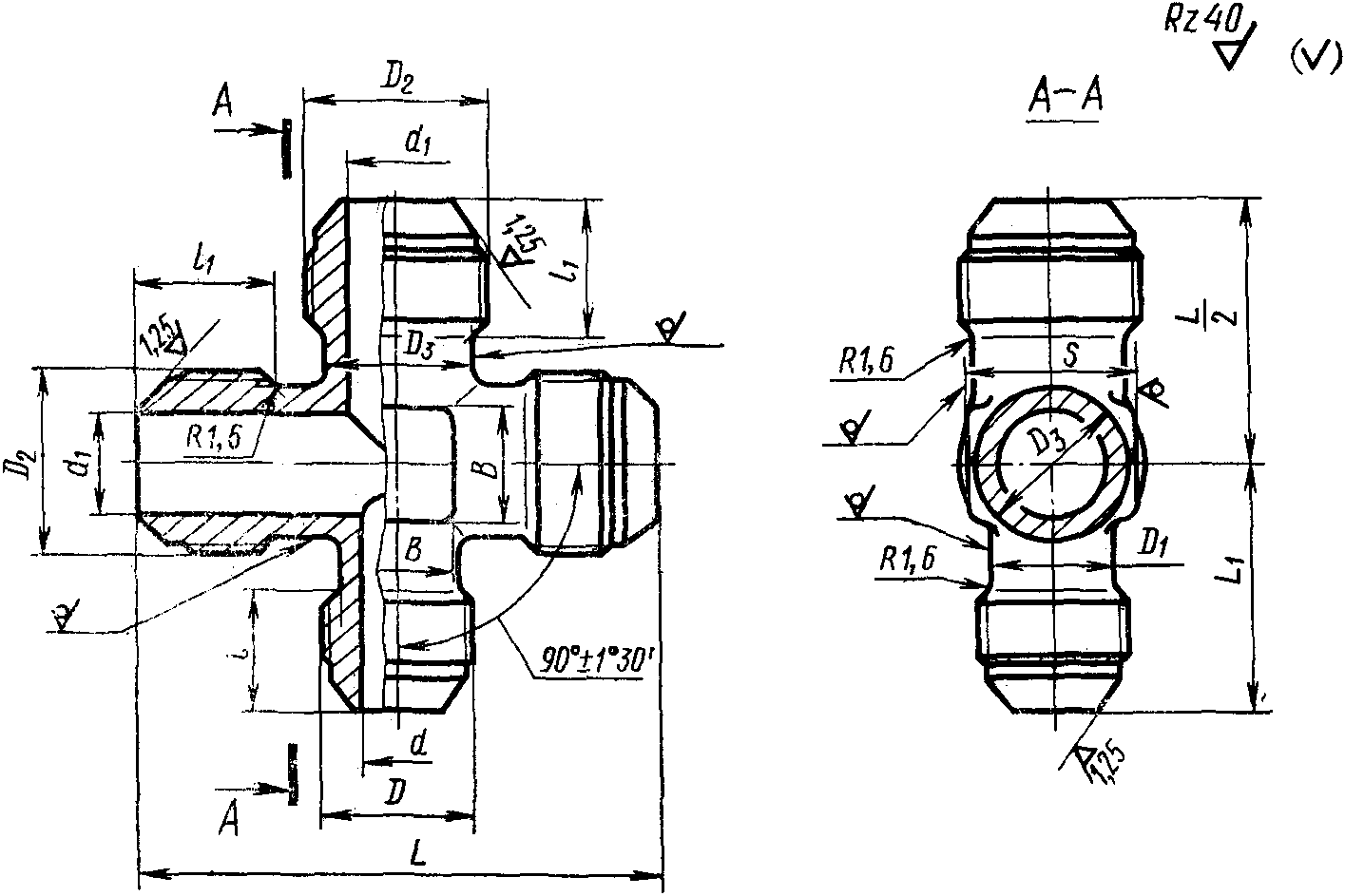

рис. 1

Черт. 1

Таблица 1

Размеры в мм

Наружный диаметр труб Dн	Применяемость	d	D	D₁	l	Наружный диаметр труб D_{\text{н}_{1}}	d₁	D2
Наружный диаметр труб Dн	Применяемость	d	D	D₁	Пред. откл. +/- 0,3	Наружный диаметр труб D_{\text{н}_{1}}	d₁	D2
3		1,7	М8 x 1	6	11	4	2,7	М10 x 1
3		1,7	М8 x 1	6	11	6	3,7	М12 x 1
4		2,7	М10 x 1	8	12	6	3,7	М12 x 1
4		2,7	М10 x 1	8	12	8	5,5	М14 x 1
6		3,7	М12 x 1	10	13	8	5,5	М14 x 1
6		3,7	М12 x 1	10		10	7,5	М16 x 1
8		5,5	М14 x 1	12		6	3,7	М12 x 1
						10	7,5	М16 x 1
						12	9,5	М20 x 1,5
						14	11,5	М22 x 1,5
						16	13,5	М24 x 1,5
						18	15,5	М27 x 1,5
10		7,5	М16 x 1	14	14	6	3,7	М12 x 1
						12	9,5	М20 x 1,5
						14	11,5	М22 x 1,5
						16	13,5	М24 x 1,5
						18	15,5	М27 x 1,5
12		9,5	М20 x 1,5	16	17	10	7,5	М16 x 1
						14	11,5	М22 x 1,5
						16	13,5	М24 x 1,5
						18	15,5	М27 x 1,5
						20	17,0	М30 x 1,5
						22	19,0	М33 x 2
						25	22,0	М33 x 2
						28	25,0	М39 x 2
14		11,5	М22 x 1,5	18		6	3,7	М12 x 1
						8	5,5	М14 x 1
						10	7,5	М16 x 1
						12	9,5	М20 x 1,5
						16	13,5	М24 x 1,5
						18	15,5	М27 x 1,5
						20	17,0	М30 x 1,5
						22	19,0	М33 x 2
						25	22,0	М33 x 2
						28	25,0	М39 x 2
16		13,5	М24 x 1,5	20	18	6	3,7	М12 x 1
						8	5,5	М14 x 1
						12	9,5	М20 x 1,5
						14	11,5	М22 x 1,5
						18	15,5	М27 x 1,5
						20	17,0	М30 x 1,5
						22	19,0	М33 x 2
						25	22,0	М33 x 2
						28	25,0	М39 x 2
18		15,5	М27 x 1,5	22		12	9,5	М20 x 1,5
						14	11,5	М22 x 1,5
						20	17,0	М30 x 1,5
						22	19,0	М33 x 2
20		17,0	М30 x 1,5	24	19	22	19,0
20		17,0	М30 x 1,5	24	19	25	22,0
22		19,0	М33 x 2	27	22	28	25,0	М39 x 2
22		19,0		27		34	30,0	М45 x 2
25		22,0		28		16	13,5	М24 x 1,5

Продолжение табл. 1

D3	S	l1	L	L1		B	Масса 100 шт., кг
D3	S	Пред. откл. +/- 0,3	L	Номин.	Пред. откл.	B	Алюминиевый сплав	Сталь	Бронза
8	10	12	42	20	+/- 0,3	6	-	-	2,29
10	12	13	46	21			-	-	3,41
10	12		46	22			-	3,80	3,66
12	14		48	23		7	-	5,36	5,16
12	14		48	24		7	2,03	5,75	5,53
14	17	14	52	25		9	2,57	7,28	7,01
10	14	13	48	24		6	2,09	5,82	5,70
14	17	14	52	25		9	2,69	7,62	7,34
16	19	17	62	27		10	4,13	11,72	11,25
18	22	17	66	28		13	5,12	14,52	13,95
20	22	18	70	29		15	5,97	16,90	16,30
22	24	18	74	32	+/- 0,4	17	7,56	21,40	20,65
10	17	13	50	30	+/- 0,3	6	3,07	8,70	8,38
16	19	17	62	28		10	4,26	12,06	11,65
18	22	17	66	29		13	5,25	14,88	14,35
20	22	18	70	30		15	6,15	17,40	16,80
22	24	18	74	33	+/- 0,4	17	7,72	21,90	21,10
14	19	14	60	30	+/- 0,3	9	4,26	12,06	11,65
18	22	17	66	32	+/- 0,4	13	5,67	16,10	15,50
20	22	18	70	33		15	6,53	18,50	17,82
22	24	18	74	34		17	8,11	23,00	22,15
24	27	19	78	35		18	9,50	26,90	25,95
27	27	22	86	37		21	10,50	29,73	-
28	30	22	88	37		22	11,00	31,20
32	32	23	96	41		25	16,50	46,75
10	22	13	56	28	+/- 0,3	6	2,81	7,96	7,67
12		13	60	30	+/- 0,3	7	5,32	15,05	14,51
14		14	64	32	+/- 0,4	9	5,60	15,87	15,30
16		17	66	33		10	5,81	16,45	15,86
20		18	70	33		15	6,71	19,03	18,31
22	24	18	74	35		17	8,38	23,70	22,90
24	27	19	78	35		18	10,24	29,10	28,00
27	27	22	86	38		21	11,50	32,60	-
28	30	22	88	38		22	13,00	36,90
32	32	23	96	42		26	17,00	48,20
10	22	13	58	30	+/- 0,3	6	5,10	14,45	13,94
12		13	60	31	+/- 0,4	7	5,41	15,34	14,76
16		17	68	34		10	6,09	17,25	16,62
18		17	68	35		13	6,38	18,05	17,40
22	24	18	74	36		17	8,59	24,30	23,40
24	27	19	78	37		18	8,60	25,30	23,50
27	27	22	86	39		21	12,50	35,40	-
28	30	22	88	39		22	14,00	39,70
32	32	23	96	43		26	18,00	51,00
16	24	17	68	34		10	8,21	23,30	22,40
18	24		68	34		13	8,33	23,60	22,70
24	27		78	38		18	10,94	31,00	29,90
27		22	86	39		21	12,32	34,90	-
27			86	41		21	12,74	36,10
28	30		88	41		22	13,26	37,60
32	32	23	98	46		26	17,36	49,20
38	41	24	104	50		30	23,23	65,80
20	30	17	80	40		15	8,67	24,60

Пример условного обозначения переходной крестовины исполнения 1 к трубопроводам Dн = 12 мм и Dн1 = 16 мм из алюминиевого сплава:

Крестовина переходная 1-12-16-31А ГОСТ 13968-74

То же, из стали марки 45:

Крестовина переходная 1-12-16-22А ГОСТ 13968-74

То же, из стали марки 12Х18Н9Т:

Крестовина переходная 1-12-16-13А ГОСТ 13968-74

То же, из стали марки 13Х11Н2В2МФ:

Крестовина переходная 1-12-16-11А ГОСТ 13968-74

То же, из бронзы:

Крестовина переходная 1-12-16-41А ГОСТ 13968-74

То же, для изделий общего применения:

Крестовина переходная 1-12-16-31 ГОСТ 13968-74

Крестовина переходная 1-12-16-22 ГОСТ 13968-74

Крестовина переходная 1-12-16-13 ГОСТ 13968-74

Крестовина переходная 1-12-16-11 ГОСТ 13968-74

Крестовина переходная 1-12-16-41 ГОСТ 13968-74

3. Конструкция и размеры переходных крестовин исполнения 2 должны соответствовать указанным на черт. 2 и в табл. 2.

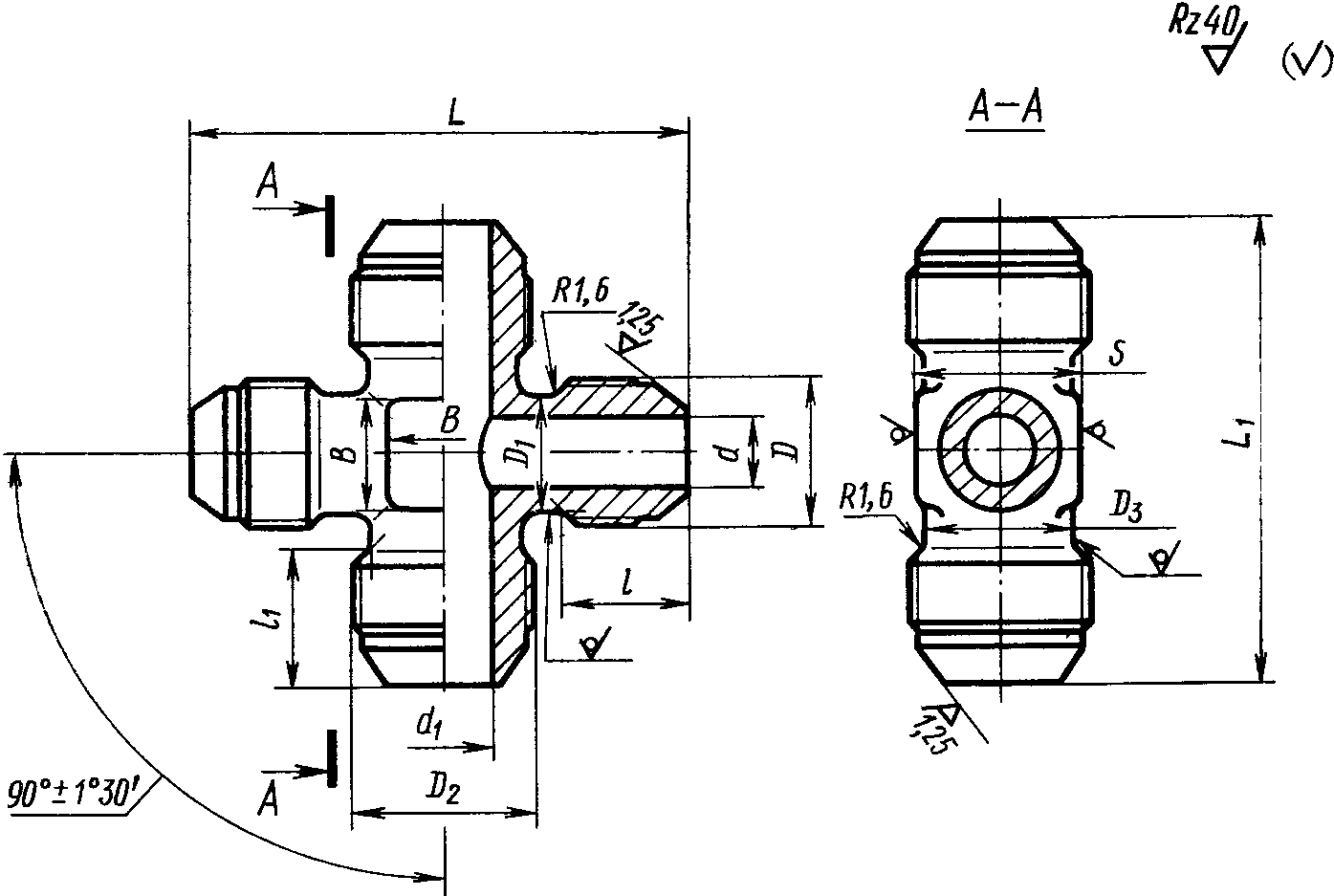

рис. 2

Черт. 2

Таблица 2

Размеры в мм

Наружный диаметр труб Dн	Применяемость	d	D	D1	l	Наружный диаметр труб D_{\text{н}_{1}}	d1	D2
					Пред. откл. +/- 0,3
3		1,7	М8 x 1	6	11	4	2,7	М10 x 1
						6	3,7	М12 x 1
4		2,7	М10 x 1	8	12
						8	5,5	М14 x 1
6		3,7	М12 x 1	10	13
						10	7,5	М16 x 1
8		5,5	М14 x 1	12
						12	9,5	М20 x 1,5
						14	11,5	М22 x 1,5
10		7,5	М16 x 1	14	14	12	9,5	М20 x 1,5
						14	11,5	М22 x 1,5
						16	13,5	М24 x 1,5
12		9,5	М20 x 1,5	16	17	14	11,5	М22 x 1,5
						16	13,5	М24 x 1,5
						18	15,5	М27 x 1,5
14		11,5	М22 x 1,5	18		16	13,5	М24 x 1,5
						18	15,5	М27 x 1,5
						20	17,0	М30 x 1,5
16		13,5	М24 x 1,5	20	18	18	15,5	М27 x 1,5
						20	17,0	М30 x 1,5
18		15,5	М27 x 1,5	22
						22	19,0	М33 x 2
20		17,0	М30 x 1,5	24	19
						25	22,0
22		19,0	М33 x 2	27	22	28	25,0	М39 x 2
						32	28,0	М42 x 2

Продолжение табл. 2

Наружный диаметр труб Dн	D3	S	l1	L	L1	B	Масса 100 шт., кг
Наружный диаметр труб Dн	D3	S	Пред. откл. +/- 0,3	L	L1	B	Алюминиевый сплав	Сталь	Бронза
3	8	10	12	40	40	6	-	-	1,96
3	10	12	13	42	42		-	-	2,67
4	10	12		44	44		-	3,04	2,93
4	12	14		46	44	7	-	3,67	3,53
6	12	14		48	48	7	1,87	5,31	4,56
6	14	17	14	50	48	9	1,98	5,62	5,41
8	14	17	14	50	50	9	2,33	6,62	6,36
	16	19	17	54	58	10	3,25	9,20	8,87
	18	22		56	58	13	3,75	10,61	10,23
10	16	19		56	60	10	3,69	10,45	10,05
	18	22		58	60	13	4,09	11,58	11,15
	20		18	60	62	15	4,79	13,55	13,08
12	18		17	64	62	13	5,29	14,98	14,45
	20		18	66	64	15	5,68	16,10	15,50
	22	24		68	64	17	6,65	18,85	18,15
14	20	22		66	68	15	6,31	17,90	17,24
	22	24		70	68	17	7,28	20,62	19,85
	24	27	19	70	70	18	8,44	23,90	23,00
16	22	24	18	72	70	17	7,64	21,60	20,85
16	24	27	19	74	72	18	8,87	25,10	24,20
18			19	76	76	18	8,91	25,30	24,30
18			22	78	80	21	10,45	29,60	-
20	27			82	82	21	11,46	32,50
20	28	30		82	84	22	12,64	35,80
22	32	32	23	92	90	26	15,21	43,20
22	38	41	23	100	90	30	16,53	46,80

Пример условного обозначения переходной крестовины исполнения 2 к трубопроводам Dн = 12 мм и Dн1 = 16 мм из алюминиевого сплава:

Крестовина переходная 2-12-16-31А ГОСТ 13968-74

То же, из стали марки 45:

Крестовина переходная 2-12-16-22А ГОСТ 13968-74

То же, из стали марки 12Х18Н9Т:

Крестовина переходная 2-12-16-13А ГОСТ 13968-74

То же, из стали марки 13Х11Н2В2МФ:

Крестовина переходная 2-12-16-11А ГОСТ 13968-74

То же, из бронзы:

Крестовина переходная 2-12-16-41А ГОСТ 13968-74

То же, для изделий общего применения:

Крестовина переходная 2-12-16-31 ГОСТ 13968-74

Крестовина переходная 2-12-16-22 ГОСТ 13968-74

Крестовина переходная 2-12-16-13 ГОСТ 13968-74

Крестовина переходная 2-12-16-11 ГОСТ 13968-74

Крестовина переходная 2-12-16-41 ГОСТ 13968-74

4. Переходные крестовины исполнения 3 должны соответствовать указанным на черт. ₃ и в табл. 3.

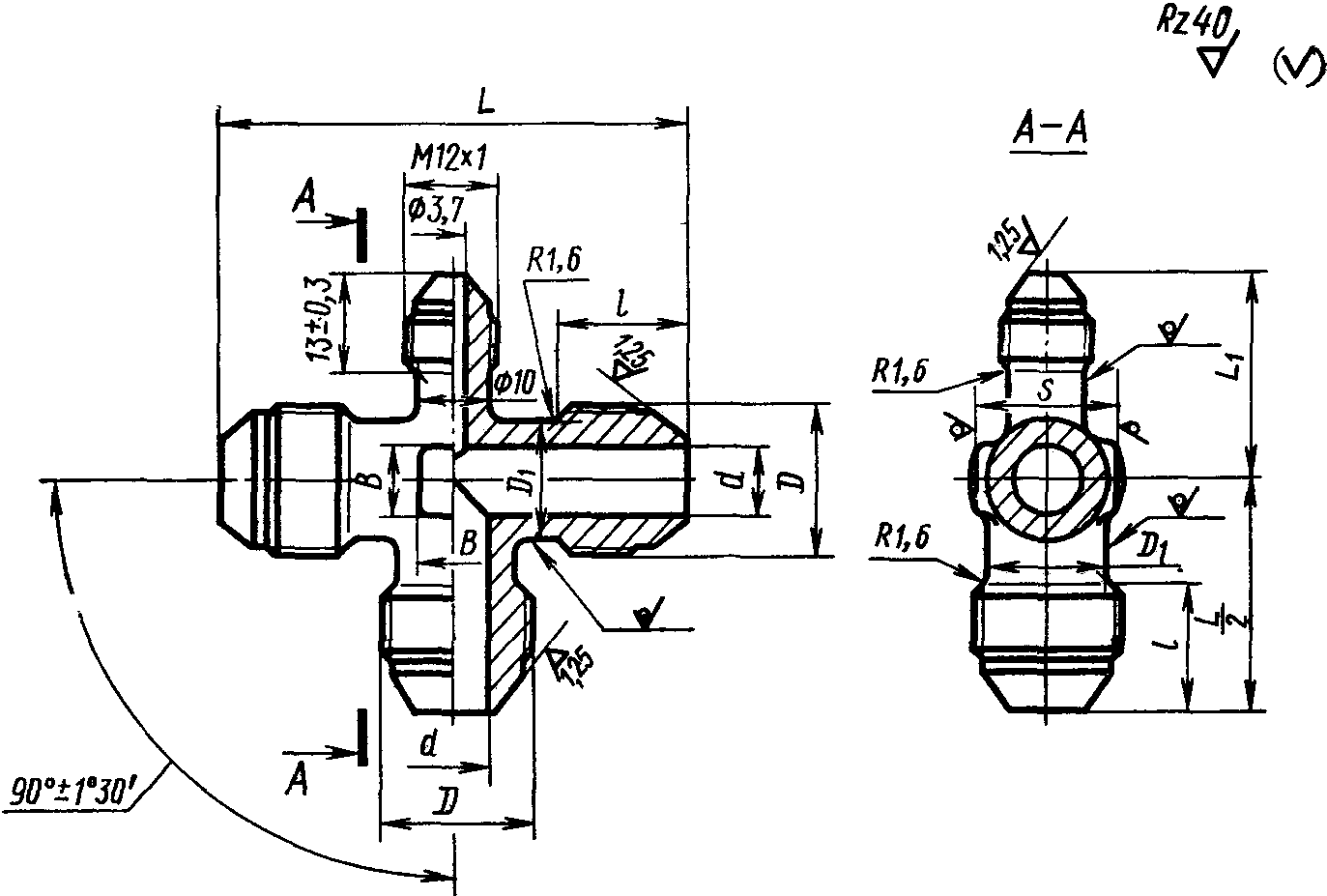

рис. 3

Черт. 3

Таблица 3

Размеры в мм

Наружный диаметр труб Dн	Применяемость	d	D	D1	S	l	L	L1		B	Масса 100 шт., кг
Наружный диаметр труб Dн	Применяемость	d	D	D1	S	Пред. откл. +/- 0,3	L	Номин.	Пред. откл.	B	Алюминиевый сплав	Сталь	Бронза
3		1,7	М8 x 1	6	7	11	42	21	+/- 0,3	5	-	-	2,05
4		2,7	М10 x 1	8	10	12	44	22		6	-	2,68	2,57
12		9,5	М20 x 1,5	16	19	17	62	27		10	3,46	9,80	9,45
14		11,5	М22 x 1,5	18	22	17	66	28		13	4,62	13,20	12,61
16		13,5	М24 x 1,5	20	22	18	70	30		15	5,67	16,05	15,50
18		15,5	М27 x 1,5	22	24	18	74	31	+/- 0,4	17	7,38	20,90	20,10
20		17,0	М30 x 1,5	24	27	19	78	32		18	9,00	25,50	24,60
22		19,0	М33 x 2	27	27	22	86	34		21	11,75	33,30	-
25		22,0	М33 x 2	28	30	22	88	34		22	14,87	42,10
28		25,0	М39 x 2	34	36	23	98	38		28	15,30	43,30
30		27,0	М39 x 2	34	36		98	38		28	15,50	43,80
32		28,0	М42 x 2	38	41		104	40		30	17,55	49,70
34		30,0	М45 x 2	38	41	24	104	40			21,45	60,80
36		32,0	М48 x 2	43	46	25	110	41			24,25	68,70
38		34,0	М48 x 2	43	46	25	110	41			25,20	71,40

Пример условного обозначения переходной крестовины исполнения 3 к трубопроводу Dн = 12 мм из алюминиевого сплава:

Крестовина переходная 3-12-31А ГОСТ 13968-74

То же, из стали марки 45:

Крестовина переходная 3-12-22А ГОСТ 13968-74

То же, из стали марки 12Х18Н9Т:

Крестовина переходная 3-12-13А ГОСТ 13968-74

То же, из стали марки 13Х11Н2В2МФ:

Крестовина переходная 3-12-11А ГОСТ 13968-74

То же, из бронзы:

Крестовина переходная 3-12-41А ГОСТ 13968-74

То же, для изделий общего применения:

Крестовина переходная 3-12-31 ГОСТ 13968-74

Крестовина переходная 3-12-22 ГОСТ 13968-74

Крестовина переходная 3-12-13 ГОСТ 13968-74

Крестовина переходная 3-12-11 ГОСТ 13968-74

Крестовина переходная 3-12-41 ГОСТ 13968-74

5. Резьбовая часть крестовин — по ГОСТ 13955-74.

6. Маркировать и клеймить — по ГОСТ 13977-74.

7. Технические условия — по ГОСТ 13977-74.
