ГОСТ 13967-74. Государственный стандарт Союза ССР. Крестовины проходные для соединений трубопроводов по наружному конусу. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 13967-74Действующий акт

(введен в действие Постановлением Госстандарта СССР от 10.09.1974 № 2124)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 июля 1975 года. Взамен ГОСТ 13967-68.

Введен в действие
Постановлением Государственного

комитета стандартов

Совета Министров СССР
от 10 сентября 1974 г. № 2124

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

КРЕСТОВИНЫ ПРОХОДНЫЕ ДЛЯ СОЕДИНЕНИЙ ТРУБОПРОВОДОВ
ПО НАРУЖНОМУ КОНУСУ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Union crosses for tube connections on external cone.

Construction and dimensions

ГОСТ 13967-74

Группа Г18

Взамен ГОСТ 13967-68

Постановлением Государственного комитета стандартов Совета Министров СССР от 10 сентября 1974 г. № 2124 срок введения установлен

с 1 июля 1975 года

Проверен в 1985 г.

Переиздание. Январь 1988 г.

Несоблюдение стандарта преследуется по закону

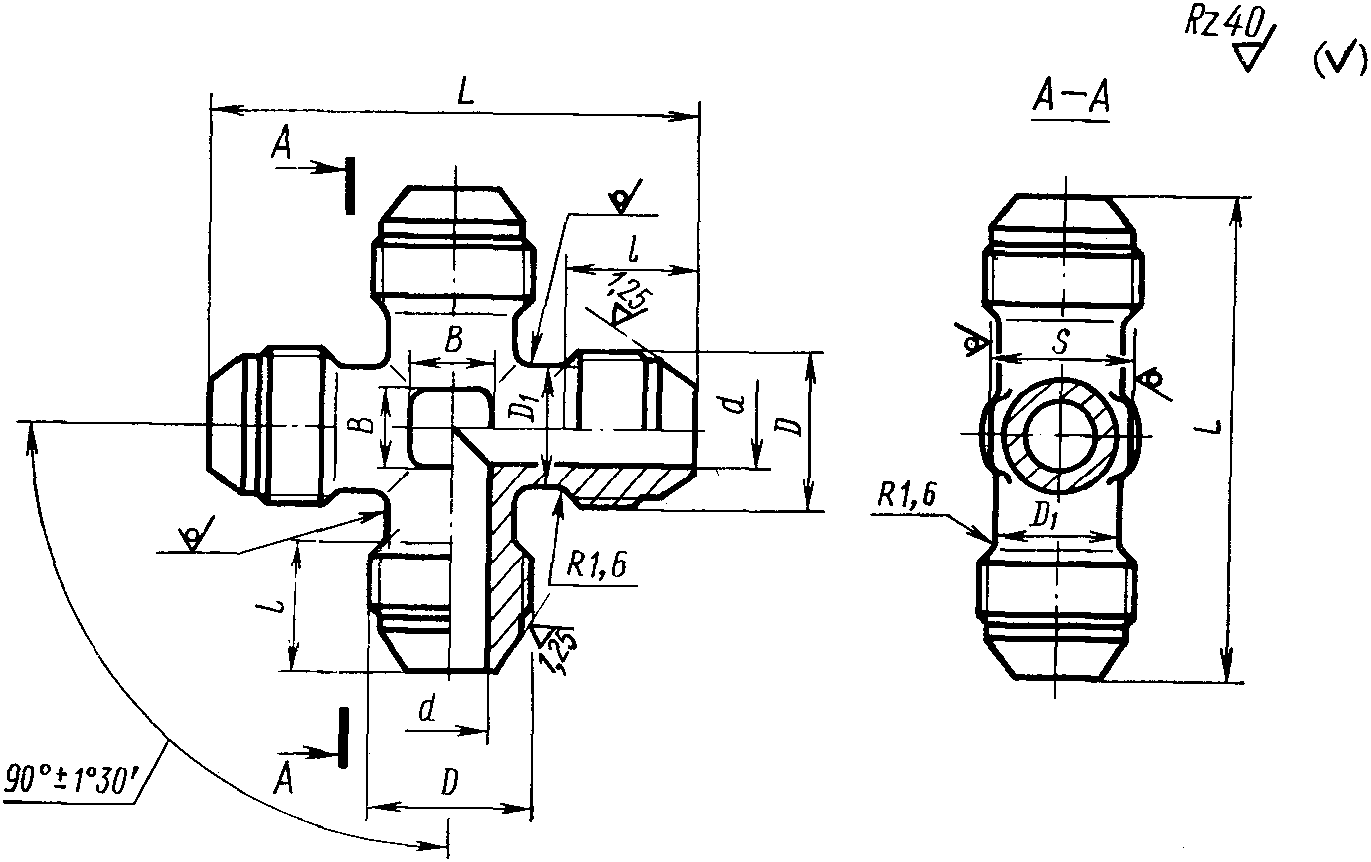

1. Конструкция и размеры проходных крестовин должны соответствовать указанным на чертеже и в таблице.

рис. 1

Размеры в мм

Наружный диаметр труб Dн	Применяемость	d	D	D1	S	l	L	B	Масса 100 шт., кг
Наружный диаметр труб Dн	Применяемость	d	D	D1	S	Пред. откл. +/- 0,3	L	B	Алюминиевый сплав	Сталь	Бронза
3		1,7	М8 x 1	6	7	11	38	5	-	-	1,58
4		2,7	М10 x 1	8	10	12	42	6	-	2,58	2,48
6		3,7	М12 x 1	10	12	13	46	6	1,73	4,91	4,72
8		5,5	М14 x 1	12	14	13	48	7	2,15	6,11	5,87
10		7,5	М16 x 1	14	17	14	52	9	2,77	7,86	7,56
12		9,5	М20 x 1,5	16	19	17	62	10	4,25	12,05	11,60
14		11,5	М22 x 1,5	18	22	17	66	13	5,75	16,30	15,70
16		13,5	М24 x 1,5	20	22	18	70	15	6,64	18,82	18,13
18		15,5	М27 x 1,5	22	24	18	74	17	8,60	24,40	23,45
20		17,0	М30 x 1,5	24	27	19	78	18	10,83	30,70	29,60
22		19,0	М33 x 2	27	27	22	86	21	11,75	33,30	-
25		22,0	М33 x 2	28	30	22	88	22	14,34	40,80
28		25,0	М39 x 2	34	36	23	98	28	17,73	50,25
30		27,0	М39 x 2	34	36		98	28	19,45	55,10
32		28,0	М42 x 2	38	41		104	30	20,97	59,30
34		30,0	М45 x 2	38	41	24	104		24,70	70,00
36		32,0	М48 x 2	43	46	25	110		28,37	80,30
38		34,0	М48 x 2	43	46	25	110		29,84	84,70

Пример условного обозначения проходной крестовины к трубопроводу Dн = 12 мм из алюминиевого сплава:

Крестовина проходная 12-31А ГОСТ 13967-74

То же, из стали марки 45:

Крестовина проходная 12-22А ГОСТ 13967-74

То же, из стали марки 12Х18Н9Т:

Крестовина проходная 12-13А ГОСТ 13967-74

То же, из стали марки 13Х11Н2В2МФ:

Крестовина проходная 12-11А ГОСТ 13967-74

То же, из бронзы:

Крестовина проходная 12-41А ГОСТ 13967-74

То же, для изделий общего применения:

Крестовина проходная 12-31 ГОСТ 13967-74

Крестовина проходная 12-22 ГОСТ 13967-74

Крестовина проходная 12-13 ГОСТ 13967-74

Крестовина проходная 12-11 ГОСТ 13967-74

Крестовина проходная 12-41 ГОСТ 13967-74

2. Резьбовая часть крестовин — по ГОСТ 13955-74.

3. Маркировать и клеймить — по ГОСТ 13977-74.

4. Технические условия — по ГОСТ 13977-74.
