ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТРОЙНИКИ ФЛАНЦЕВЫЕ ПРОХОДНЫЕ
ДЛЯ СОЕДИНЕНИЙ ТРУБОПРОВОДОВ ПО НАРУЖНОМУ КОНУСУ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Flange union tees for tube connections on external cone.

Construction and dimensions

ГОСТ 13966-74

Группа Г18

Взамен

ГОСТ 13966-68

Постановлением Государственного комитета стандартов Совета Министров СССР от 10 сентября 1974 г. № 2124 срок введения установлен

с 1 июля 1975 года

Проверен в 1985 г.

Переиздание. Январь 1988 г.

Несоблюдение стандарта преследуется по закону

1. Тройники фланцевые проходные должны изготовляться двух исполнений.

2. Конструкция и размеры фланцевых проходных тройников исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 1.

рис. 1

Черт. 1

Таблица 1

Размеры в мм

Наружный диаметр труб Dн	Применяемость	d	D	D₁	D₂	S	l	l1		L	L1		h	B	B1	Масса 100 шт., кг
Наружный диаметр труб Dн	Применяемость	d	D	D₁	D₂	S	Пред. откл. +/- 0,3	Номин.	Пред. откл.	L	Номин.	Пред. откл.	Пред. откл. +/- 0,2	B	B1	Алюминиевый сплав	Сталь	Бронза
3		1,7	М8 x 1	6	14	7	11	24	+/- 0,3	38	36	+/- 0,4	2	5	10	-	-	1,94
4		2,7	М10 x 1	8	18	10	12	25		42	39			6	12	-	3,12	3,00
6		3,7	М12 x 1	10	20	12	13	26		46	40			6	14	1,35	3,83	3,68
8		5,5	М14 x 1	12	20	14	13	27		48	43			7	16	2,33	6,62	6,36
10		7,5	М16 x 1	14	22	17	14	29		52	46			9	18	2,99	8,49	8,16
12		9,5	М20 x 1,5	16	26	19	17	32	+/- 0,4	62	49			10	20	4,70	13,35	12,80
14		11,5	М22 x 1,5	18	30	22	17	32		66	53			13	24	5,82	16,52	15,87
16		13,5	М24 x 1,5	20	35	22	18	34		70	55			15	26	7,05	20,00	19,22
18		15,5	М27 x 1,5	22	42	24	18	35		74	57			17	30	8,65	24,50	23,60
20		17,0	М30 x 1,5	24	45	27	19	36		78	60			18	32	11,60	32,90	31,70
22		19,0	М33 x 2	27	50	27	22	40		86	66		3	21	33	12,95	36,88	-
25		22,0	М33 x 2	28	50	30	22	40		88	66			22	34	17,82	50,60
28		25,0	М39 x 2	34	60	36	23	42		98	74			28	42	21,65	61,50
30		27,0	М39 x 2	34		36				98				28	42	22,01	62,50
32		28,0	М42 x 2	38		41				104				30	46	23,50	66,60
34		30,0	М45 x 2	38			24	43		104	76				46	27,75	78,60
36		32,0	М48 x 2	43	70		25	44		110	81	+/- 0,5			50	31,55	89,30
38		34,0	М48 x 2	43	70	46	25	44		110	81	+/- 0,5			50	32,60	92,50

Пример условного обозначения фланцевого проходного тройника исполнения 1 к трубопроводу Dн = 12 мм из алюминиевого сплава:

Тройник фланцевый 1-12-31А ГОСТ 13966-74

То же, из стали марки 45:

Тройник фланцевый 1-12-22А ГОСТ 13966-74

То же, из стали марки 12Х18Н9Т:

Тройник фланцевый 1-12-13А ГОСТ 13966-74

То же, из стали марки 13Х11Н2В2МФ:

Тройник фланцевый 1-12-11А ГОСТ 13966-74

То же, из бронзы:

Тройник фланцевый 1-12-41А ГОСТ 13966-74

То же, для изделий общего применения:

Тройник фланцевый 1-12-31 ГОСТ 13966-74

Тройник фланцевый 1-12-22 ГОСТ 13966-74

Тройник фланцевый 1-12-13 ГОСТ 13966-74

Тройник фланцевый 1-12-11 ГОСТ 13966-74

Тройник фланцевый 1-12-41 ГОСТ 13966-74

3. Конструкция и размеры фланцевых проходных тройников исполнения 2 должны соответствовать указанным на черт. 2 и в табл. 2.

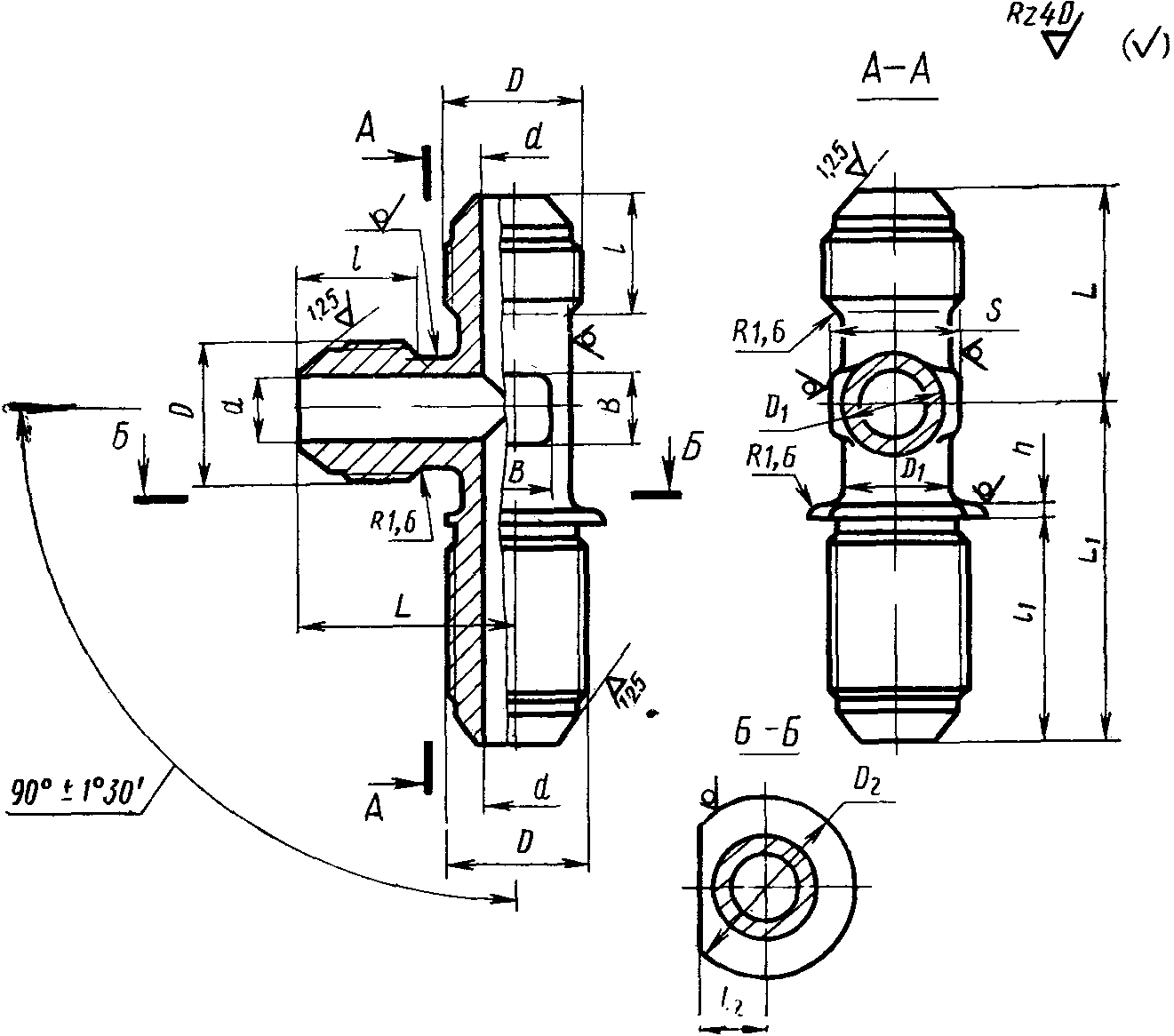

Черт. 2

Таблица 2

Размеры в мм

Наружный диаметр труб Dн	Применяемость	d	D	D1	D2	S	l	l1
Наружный диаметр труб Dн	Применяемость	d	D	D1	D2	S	Пред. откл. +/- 0,3	Номин.	Пред. откл.
3		1,7	М8 x 1	6	14	7	11	24	+/- 0,3
4		2,7	М10 x 1	8	18	10	12	25
6		3,7	М12 x 1	10	20	12	13	26
8		5,5	М14 x 1	12	20	14	13	27
10		7,5	М16 x 1	14	22	17	14	29
12		9,5	М20 x 1,5	16	26	19	17	32	+/- 0,4
14		11,5	М22 x 1,5	18	30	22	17	32
16		13,5	М24 x 1,5	20	35	22	18	34
18		15,5	М27 x 1,5	22	42	24	18	35
20		17,0	М30 x 1,5	24	45	27	19	36
22		19,0	М33 x 2	27	50	27	22	40
25		22,0	М33 x 2	28	50	30	22	40
28		25,0	М39 x 2	34	60	36	23	42
30		27,0	М39 x 2	34		36
32		28,0	М42 x 2	38		41
34		30,0	М45 x 2	38		41	24	43
36		32,0	М48 x 2	43	70	46	25	44
38		34,0	М48 x 2	43	70	46	25	44

l2		L		L1		h	B	Масса 100 шт., кг
Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Пред. откл. +/- 0,2	B	Алюминиевый сплав	Сталь	Бронза
5,0	+/- 0,25	19	+/- 0,3	36	+/- 0,4	2	5	0,71	2,01	1,94
6,0		21		39			6	1,10	3,12	3,00
7,0		23		40			6	1,34	3,81	3,66
8,0		24		43			7	2,34	6,65	6,39
9,0		26		46			9	2,89	8,20	7,89
10,0		31	+/- 0,4	49			10	4,79	13,58	13,05
12,0	+/- 0,3	33		53			13	5,83	16,50	15,88
13,0		36		55			15	7,05	20,00	19,22
15,0		37		57			17	8,63	24,50	23,55
16,0		39		60			18	11,64	33,05	31,80
16,5		43		66		3	21	13,00	36,90	-
17,0		44		66			22	17,77	50,40
21,0		49		74			28	21,52	61,20
21,0		49					28	21,82	62,00
23,0		52					30	23,48	66,75
23,0		52		76				27,10	72,10
25,0		55		81	+/- 0,5			30,80	87,60
25,0		55		81	+/- 0,5			32,55	92,40

Пример условного обозначения фланцевого проходного тройника исполнения 2 к трубопроводу Dн = 12 мм из алюминиевого сплава:

Тройник фланцевый 2-12-31А ГОСТ 13966-74

То же, из стали марки 45:

Тройник фланцевый 2-12-22А ГОСТ 13966-74

То же, из стали марки 12Х18Н9Т:

Тройник фланцевый 2-12-13А ГОСТ 13966-74

То же, из стали марки 13Х11Н2В2МФ:

Тройник фланцевый 2-12-11А ГОСТ 13966-74

То же, из бронзы:

Тройник фланцевый 2-12-41А ГОСТ 13966-74

То же, для изделий общего применения:

Тройник фланцевый 2-12-31 ГОСТ 13966-74

Тройник фланцевый 2-12-22 ГОСТ 13966-74

Тройник фланцевый 2-12-13 ГОСТ 13966-74

Тройник фланцевый 2-12-11 ГОСТ 13966-74

Тройник фланцевый 2-12-41 ГОСТ 13966-74

4. Резьбовая часть тройников — по ГОСТ 13955-74.

5. Маркировать и клеймить — по ГОСТ 13977-74.

6. Технические условия — по ГОСТ 13977-74.
