ГОСТ 13965-74*. Государственный стандарт Союза ССР. Тройники переходные для соединений трубопроводов по наружному конусу. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 13965-74*Действующий акт

(введен в действие Постановлением Госстандарта СССР от 10.09.1974 № 2124)

(ред. от 01.12.1980)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 июля 1975 года. Взамен ГОСТ 13965-68.

Введен в действие Постановлением Государственного комитета стандартов Совета Министров СССР от 10 сентября 1974 г. № 2124

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТРОЙНИКИ ПЕРЕХОДНЫЕ ДЛЯ СОЕДИНЕНИЙ ТРУБОПРОВОДОВ ПО НАРУЖНОМУ КОНУСУ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Reduce-type tees for tube connections on external cone. Construction and dimensions

ГОСТ 13965-74*

Группа Г18

Взамен ГОСТ 13965-68

Постановлением Государственного комитета стандартов Совета Министров СССР от 10 сентября 1974 г. № 2124 срок введения установлен

с 1 июля 1975 года

Проверен в 1985 г.

Переиздание (январь 1988 г.) с Изменением № 1, утвержденным в декабре 1980 г. (ИУС 3-81).

Несоблюдение стандарта преследуется по закону

1. Переходные тройники должны изготовляться пяти исполнений.

2. Конструкция и размеры переходных тройников исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 1.

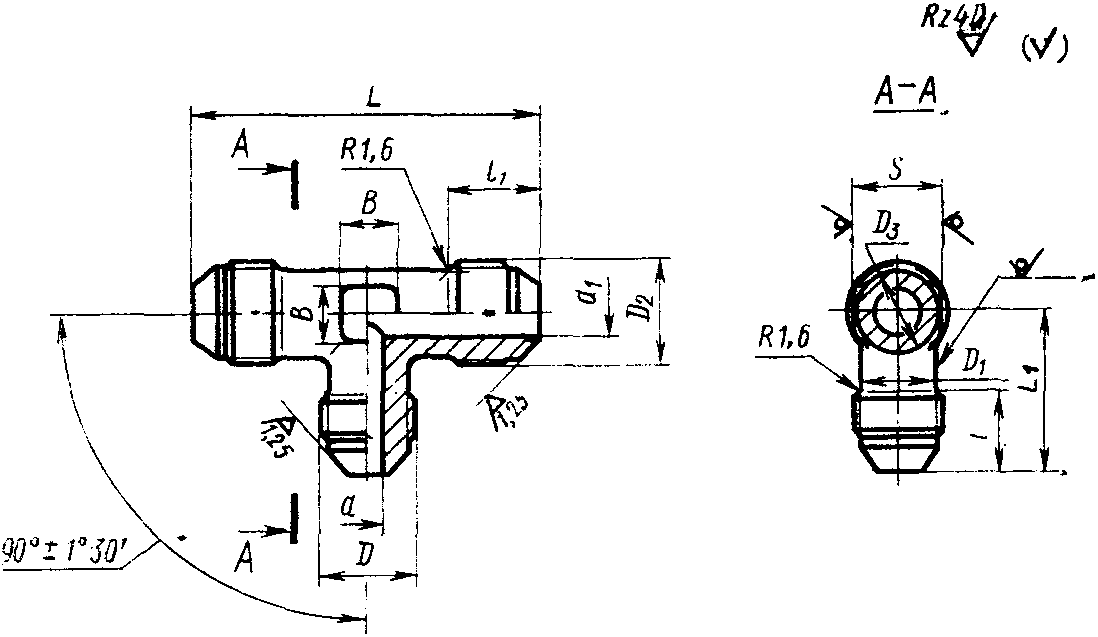

рис. 1

Черт. 1

Таблица 1

Размеры в мм

Наружный диаметр труб Dн	Применяемость	d	D	D₁	l	Наружный диаметр труб Dн1	d₁	D₂
Наружный диаметр труб Dн	Применяемость	d	D	D₁	Пред. откл. +/- 0,3	Наружный диаметр труб Dн1	d₁	D₂
3		1,7	М₈ x 1	6	11	4	2,7	М10 x 1
3		1,7	М₈ x 1	6	11	6	3,7	М12 x 1
4		2,7	М10 x 1	8	12	6	3,7	М12 x 1
4		2,7	М10 x 1	8	12	8	5,5	М14 x 1
6		3,7	М12 x 1	10	13	8	5,5	М14 x 1
6		3,7	М12 x 1	10		10	7,5	М16 x 1
8		5,5	М14 x 1	12		6	3,7	М12 x 1
						10	7,5	М16 x 1
						12	9,5	М20 x 1,5
						14	11,5	М22 x 1,5
						16	13,5	М24 x 1,5
10		7,5	М16 x 1	14	14	6	3,7	М12 x 1
						8	5,5	М14 x 1
						12	9,5	М20 x 1,5
						14	11,5	М22 x 1,5
						16	13,5	М24 x 1,5
12		9,5	М20 x 1,5	16	17	6	3,7	М12 x 1
						8	5,5	М14 x 1
						10	7,5	М16 x 1
						14	11,5	М22 x 1,5
						16	13,5	М24 x 1,5
						18	15,5	М27 x 1,5
						20	17,0	М30 x 1,5
						22	19,0	М33 x 2
						25	22,0	М33 x 2
						28	25,0	М39 x 2
						30	27,0	М39 x 2
						36	32,0	М48 x 2
						38	34 0	М48 x 2
14		11,5	М22 x 1,5	18		8	5,5	М14 x 1
						10	7,5	М16 x 1
						12	9,5	М20 x 1,5
						16	13,5	М24 x 1,5
						18	15,5	М27 x 1,5
						20	17,0	М30 x 1,5
						22	19,0	М33 x 2
16		13,5	М24 x 1,5	20	18	8	5,5	М14 x 1
						10	7,5	М16 x 1
						12	9,5	М20 x 1,5
						14	11,5	М22 x 1,5
						18	15,5	М27 x 1,5
						20	17,0	М30 x 1,5
						22	19,0	М33 x 2
18		15,5	М27 x 1,5	22		10	7,5	М16 x 1
						12	9,5	М20 x 1,5
						14	11,5	М22 x 1,5
						16	13,5	М24 x 1,5
						20	17,0	М30 x 1,5
						22	19,0	М33 x 2
20		17,0	М30 x 1,5	24	19	12	9,5	М20 x 1,5
						14	11,5	М22 x 1,5
						16	13,5	М24 x 1,5
						18	15,5	М27 x 1,5
						22	19,0	М33 x 2
						25	22,0	М33 x 2
22		19,0	М33 x 2	27	22	14	11,5	М22 x 1,5
						16	13,5	М24 x 1,5
						18	15,5	М27 x 1,5
						20	17,0	М30 x 1,5
						28	25,0	М39 x 2
						34	30,0	М45 x 2
25		22,0		28		16	13,5	М24 x 1
						18	15,5	М27 x 1,5
						20	17,0	М30 x 1,5
28		25,0	М39 x 2	32	23	18	15,5	М27 x 1,5
						20	17,0	М30 x 1,5
						22	19,0	М33 x 2
38		34,0	М48 x 2	43	25	28	25,0	М39 x 2

Продолжение табл. 1

Размеры в мм

Наружный диаметр труб Dн	D2	S	l1	L	L1		B	Масса 100 шт., кг
Наружный диаметр труб Dн	D2	S	Пред. откл. +/- 0,3	L	Номин.	Пред. откл.	B	Алюминиевый сплав	Сталь	Бронза
3	8	10	12	40	20	+/- 0,3	6	-	-	2,10
3	10	12	13	42	21			-	-	2,95
4	10	12		44	22			-	3,18	3,11
4	12	14		44	23		7	-	3,78	3,63
6	12	14		46	24		7	1,48	4,21	4,03
6	14	17	14	48	25		9	1,78	5,05	4,85
8	10	14	13	48	23		6	1,38	3,92	3,76
	14	17	14	50	25		9	1,96	5,57	5,34
	16	19	17	58	27		10	2,96	8,41	8,07
	18	22	17	58	28		13	3,51	9,97	9,57
	20	22	18	62	29		15	3,83	10,87	10,43
10	10	17	13	50	25		6	1,41	4,01	3,74
	12	17	13	50	26		7	1,65	4,68	4,50
	16	19	17	60	28		10	3,18	9,03	8,67
	18	22	17	60	29		13	3,75	10,65	10,20
	20	22	18	62	30		15	4,18	11,86	11,40
12	10	19	13	52	28		6	2,09	5,93	5,69
	12		13	52	29		7	2,47	7,01	6,73
	14		14	54	30		9	3,40	9,65	9,28
	18	22	17	62	32	+/- 0,4	13	4,14	11,75	11,30
	20	22	18	64	33		15	4,67	13,25	12,73
	22	24	18	64	34		17	5,52	15,68	15,10
	24	27	19	70	37		18	7,00	19,87	-
	27	27	22	75	39		21	8,10	23,00	-
	28	30	22	76	39		22	9,20	26,10	-
	32	32	23	80	43		26	10,40	29,70	-
	34	36	23	80	43		28	12,20	34,60	-
	40	41	25	84	47		30	14,70	41,80	-
	43	46	25	84	47		30	16,00	45,40	-
14	12	22	13	56	29	+/- 0,3	7	2,80	7,95	7,64
	14		14	60	31		9	3,10	8,80	8,45
	16		17	68	33		10	4,80	13,62	13,09
	20		18		33		15	5,54	15,70	15,10
	22	24	18		35		17	5,90	16,75	16,08
	24	27	19	70	35		18	7,05	20,00	19,21
	27	27	22	77	39		21	8,90	25,25	-
16	12	22	13	60	31		7	2,50	7,08	6,82
	14		14	62	32		9	2,90	8,23	7,91
	16		17	70	34		10	4,70	13,25	12,85
	18	27	17		35		13	5,20	14,75	14,21
	22	24	18		36		17	6,27	17,77	17,13
	24	27	19	72	37		18	7,43	21,10	20,30
	27	27	22	79	40		21	9,50	26,90	-
18	14	24	14	65	32		9	3,90	11,06	10,65
	16		17	73	34		10	5,50	15,61	15,00
	18		17	73	35		13	6,10	17,30	16,65
	20		18	75	36		15	6,80	19,30	18,55
	24		19	76	38		18	8,11	23,00	22,10
	27		22	80	39		21	8,98	25,40	-
20	16	27	17	76	35	+/- 0,4	10	5,30	15,02	14,45
	18		17	76	36		13	6,80	17,30	18,55
	20		18	78	37		15	7,60	21,60	20,73
	22		18	78	39		17	8,50	24,10	23,20
	27		22	82	41		21	9,41	26,70	-
	28	30	22	84	41		22	10,04	28,40
22	18	27	17	79	40		13	7,90	22,40
	20		18	81	41		15	8,20	23,18
	22		18	81	43		17	9,30	26,40
	24		19	83	46		18	10,90	30,90
	32	32	23	90	46		26	12,79	36,30
	38	41	24	90	50		30	17,43	49,40
25	20	30	18	81	41		15	8,30	23,50
	22		18	81	43		17	8,90	25,30
	24		19	83	44		18	9,90	28,10
28	22	32	18	87	44		17	10,80	30,60
	24		19	89	45		18	11,70	33,20
	27		22	97	47		21	14,20	40,30
38	32	46	23	112	56		26	20,80	59,10

Пример условного обозначения переходного тройника исполнения 1 к трубопроводам Dн = 8 мм и Dн1 = 10 мм из алюминиевого сплава:

Тройник переходной 1-8-10-31А ГОСТ 13965-74

То же, из стали марки 45:

Тройник переходной 1-8-10-22А ГОСТ 13965-74

То же, из стали марки 12Х18Н9Т:

Тройник переходной 1-8-10-13А ГОСТ 13965-74

То же, из стали марки 13Х11Н2В2МФ:

Тройник переходной 1-8-10-11А ГОСТ 13965-74

То же, из бронзы:

Тройник переходной 1-8-10-41А ГОСТ 13965-74

То же, для изделий общего применения:

Тройник переходной 1-8-10-31 ГОСТ 13965-74

Тройник переходной 1-8-10-22 ГОСТ 13965-74

Тройник переходной 1-8-10-13 ГОСТ 13965-74

Тройник переходной 1-8-10-11 ГОСТ 13965-74

Тройник переходной 1-8-10-41 ГОСТ 13965-74

(Измененная редакция, Изм. № 1).

3. Конструкция и размеры переходных тройников исполнения 2 должны соответствовать указанным на черт. 2 и в табл. 2.

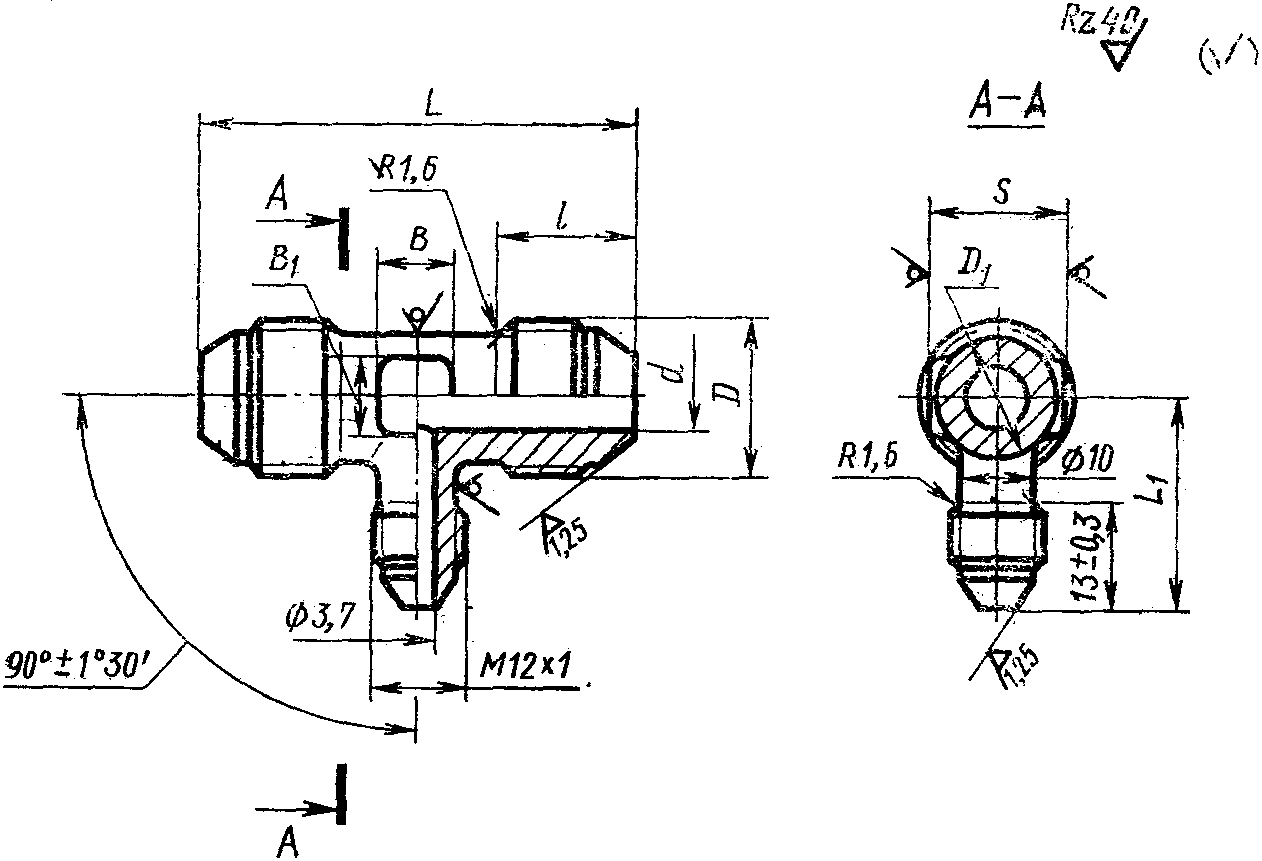

рис. 2

Черт. 2

Таблица 2

Размеры в мм

Наружный диаметр труб Dн	Применяемость	d	D	D1	S	l	L	L1		B	B1	Масса 100 шт., кг
Наружный диаметр труб Dн	Применяемость	d	D	D1	S	Пред. откл. +/- 0,3	L	Номин.	Пред. откл.	B	B1	Алюминиевый сплав	Сталь	Бронза
3		1,7	М8 x 1	6	7	11	42	21	+/- 0,3	5	5	-	-	1,72
4		2,7	М10 x 1	8	10	12	44	22		6	6	-	2,33	2,23
12		9,5	М20 x 1,5	16	19	17	56	27		10	10	2,55	7,24	6,95
14		11,5	М22 x 1,5	18	22	17	56	28		10	13	3,40	9,66	9,27
16		13,5	М24 x 1,5	20	22	18	58	30		12	15	3,26	9,26	8,88
18		15,5	М27 x 1,5	22	24	18	58	31	+/- 0,4	12	17	4,29	12,20	11,69
20		17,0	М30 x 1,5	24	27	19	60	32		13	18	4,78	13,58	13,31
22		19,0	М33 x 2	27	27	22	68	34		14	21	6,01	17,08	-
25		22,0	М33 x 2	28	30	22	68	34		14	22	7,64	21,70
28		25,0	М39 x 2	34	36	23	70	38		15	28	8,61	24,50
30		27,0	М39 x 2	34	36		70	38		15	28	9,07	25,80
32		28,0	М42 x 2	38	41		72	40		16	30	10,05	28,40
34		30,0	М45 x 2	38	41	24	72	40				11,95	34,90
36		32,0	М48 x 2	43	46	25	76	41				13,60	38,70
38		34,0	М48 x 2	43	46	25	76	41				14,34	40,80

Пример условного обозначения переходного тройника исполнения 2 к трубопроводу Dн = 12 мм из алюминиевого сплава:

Тройник переходной 2-12-31А ГОСТ 13965-74

То же, из стали марки 45:

Тройник переходной 2-12-22А ГОСТ 13965-74

То же, из стали марки 12Х18Н9Т:

Тройник переходной 2-12-13А ГОСТ 13965-74

То же, из стали марки 13Х11Н2В2МФ:

Тройник переходной 2-12-11А ГОСТ 13965-74

То же, из бронзы:

Тройник переходной 2-12-41А ГОСТ 13965-74

То же, для изделий общего применения:

Тройник переходной 2-12-31 ГОСТ 13965-74

Тройник переходной 2-12-22 ГОСТ 13965-74

Тройник переходной 2-12-13 ГОСТ 13965-74

Тройник переходной 2-12-11 ГОСТ 13965-74

Тройник переходной 2-12-41 ГОСТ 13965-74

4. Конструкция и размеры переходных тройников исполнения 3 должны соответствовать указанным на черт. 3 и в табл. 3.

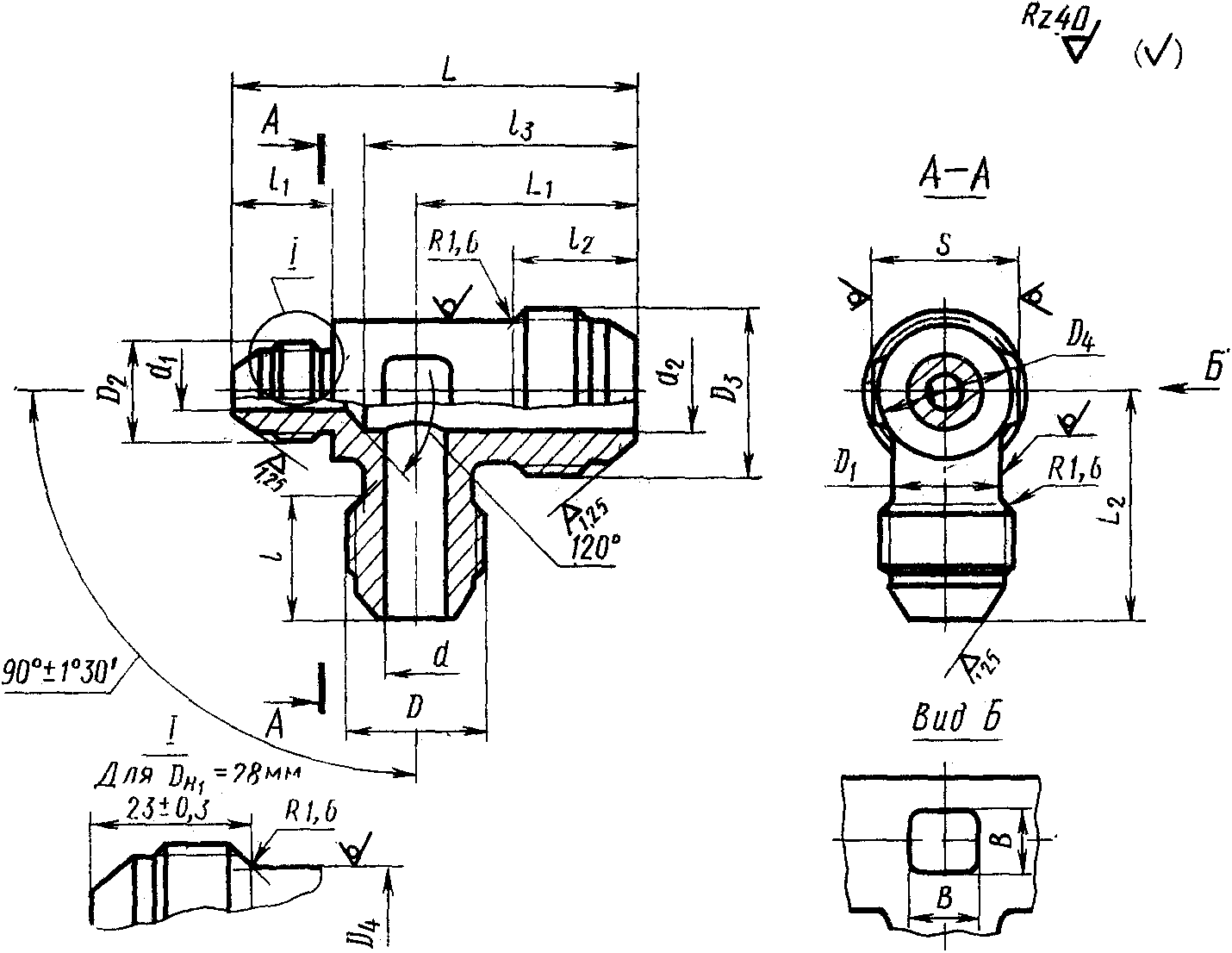

рис. 3

Черт. 3

Таблица 3

Размеры в мм

Наружный диаметр труб Dн	Применяемость	d	D	D1	l	Наружный диаметр труб Dн1	d1	D2	l1	Наружный диаметр труб Dн2	d2
					Пред. откл. +/- 0,3				Пред. откл. +/- 0,3
6		3,7	М12 x 1	10	13	10	7,5	М16 x 1	16	14	11,5
										16	13,5
										18	15,5
						18	15,5	М27 x 1,5	21	22	19,0
						25	22,0	М33 x 2	26	28	25,0
						28	25,0	М39 x 2	-	30	27,0
8		5,5	М14 x 1	12		25	22,0	М33 x 2	26	28	25,0
						28	25,0	М39 x 2	-	30	27,0
10		7,5	М16 x 1	14	14	6	3,7	М12 x 1	15	14	11,5
										16	13,5
						14	11,5	М22 x 1,5	20	18	15,5
						22	19,0	М33 x 2	26	28	25,0
						25	22,0
						28	25,0	М39 x 2	-	30	27,0
12		9,5	М20 x 1,5	16	17	6	3,7	М12 x 1	15	16	13,5
						8	5,5	М14 x 1
						25	22,0	М33 x 2	26	28	25,0
						28	25,0	М39 x 2	-	30	27,0
14		11,5	М22 x 1,5	20		25	22,0	М33 x 2	26	28	25,0
16		13,5	М24 x 1,5		18	6	3,7	М12 x 1	15	10	7,5
										12	9,5
						8	5,5	М14 x 1
						10	7,5	М16 x 1	16
						25	22,0	М33 x 2	26	28	25,0
18		15,5	М27 x 1,5	22		6	3,7	М12 x 1	15	10	7,5
										12	9,5
										14	11,5
						8	5,5	М14 x 1		12	9,5
										14	11,5
						10	7,5	М16 x 1	16
						25	22,0	М33 x 2	26	28	25,0
20		17,0	М30 x 1,5	24	19
22		19,0	М33 x 2	27	22

D3	D4	S	l2	l3	L	L1		L2		B	Масса 100 шт., кг
			Пред. откл.			Номин.	Пред. откл.	Номин.	Пред. откл.		Алюминиевый сплав	Сталь	Бронза
			+/- 0,3	+1,0 -0,5		Номин.	Пред. откл.	Номин.	Пред. откл.		Алюминиевый сплав	Сталь	Бронза
М22 x 1,5	18	22	17	31	52	28	+/- 0,3	28	+/- 0,3	7	2,49	7,10	6,78
М24 x 1,5	20	22	18	32	53	29		29	+/- 0,3		2,90	8,26	7,82
М27 x 1,5	22	24	18		53	29		31	+/- 0,4		3,49	9,94	9,53
М33 x 2	27	27	22		59	30		32			5,45	15,50	-
М39 x 2	34	36	23	37	68	34	+/- 0,4	35			7,80	22,20
				57	69	35		37			8,02	22,90
				39	70	35		35			9,02	25,70
				59	71	36		37			9,56	27,25
М22 x 1,5	18	22	17	35	55	30	+/- 0,3	29	+/-0,3	10	2,54	7,24	6,94
М24 x 1,5	20	22	18	36	56	31	+/- 0,4	30	+/-0,3		2,73	7,78	7,46
М27 x 1,5	22	24	18	36	61	31		32	+/- 0,4		4,54	12,91	12,38
М39 x 2	34	36	23	41	71	36		36			7,90	22,50	21,50
				42	73	36		36			8,42	24,00	-
				61	73	37		38			9,69	26,60	-
М24 x 1,5	20	22	18	40	60	33		34			3,47	10,75	9,48
М24 x 1,5	20	22	18	40	60	33		34			3,83	10,91	10,45
М39 x 2	34	36	23	45	76	38		40			10,35	29,50	-
				65	77	39		42			12,30	35,00
				47	78	39		41		13	12,22	34,50
М16 x 1	14	22	14	42	62	30	+/- 0,3	31		9	2,38	6,79	6,50
М20 x 1,5	16		17	43	63	34	+/- 0,4	33		10	3,48	9,92	9,50
				44	64						3,11	8,87	8,49
				43	64						3,42	9,75	9,33
М39 x 2	34	36	23	49	80	40		41		15	11,50	32,80	-
М16 x 1	14	24	14	42	62	30	+/- 0,3	31		9	3,35	9,54	9,15
М20 x 1,5	16		17	46	66	36	+/- 0,4	33		10	4,23	12,05	11,52
М22 x 1,5	18							34		13	4,45	12,68	12,15
М20 x 1,5	16							33		10	4,12	11,75	11,25
М22 x 1,5	18							34		13	4,43	12,60	12,06
М22 x 1,5	18				67			34		13	4,92	14,00	13,42
М39 x 2	34	36	23	49	81	41		42		17	11,40	32,50	-
				52	85	43		43			13,95	38,78
				55	88	45		46			14,95	42,60

Пример условного обозначения переходного тройника исполнения 3 к трубопроводам Dн = 12 мм, Dн1 = 8 мм и Dн2 = 16 мм из алюминиевого сплава:

Тройник переходной 3-12-8-16-31А ГОСТ 13965-74

То же, из стали марки 45:

Тройник переходной 3-12-8-16-22А ГОСТ 13965-74

То же, из стали марки 12Х18Н9Т:

Тройник переходной 3-12-8-16-13А ГОСТ 13965-74

То же, из стали марки 13Х11Н2В2МФ:

Тройник переходной 3-12-8-16-11А ГОСТ 13965-74

То же, из бронзы:

Тройник переходной 3-12-8-16-41А ГОСТ 13965-74

То же, для изделий общего применения:

Тройник переходной 3-12-8-16-31 ГОСТ 13965-74

Тройник переходной 3-12-8-16-22 ГОСТ 13965-74

Тройник переходной 3-12-8-16-13 ГОСТ 13965-74

Тройник переходной 3-12-8-16-11 ГОСТ 13965-74

Тройник переходной 3-12-8-16-41 ГОСТ 13965-74

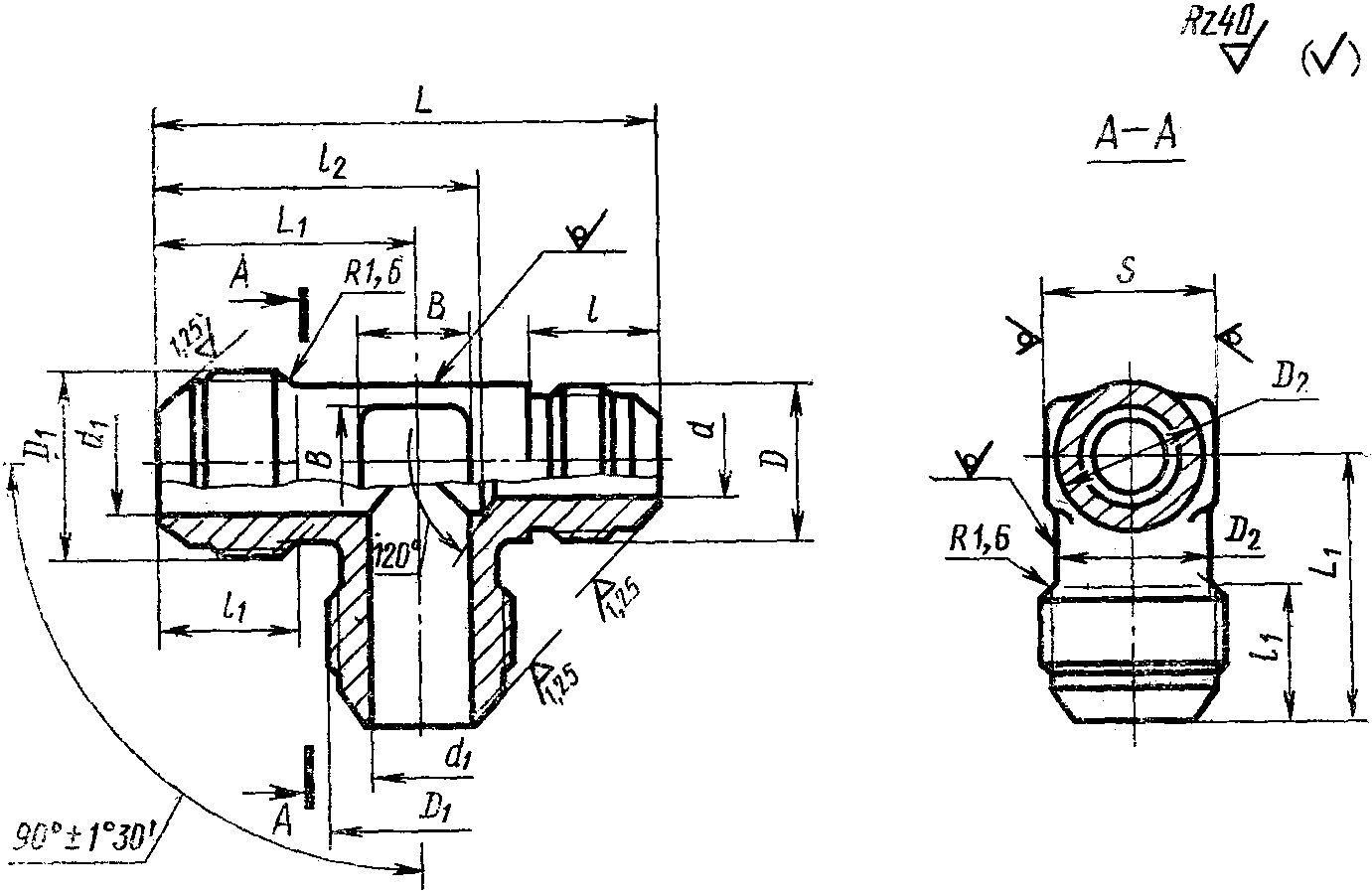

5. Конструкция и размеры переходных тройников исполнения 4 должны соответствовать указанным на черт. 4 и в табл. 4.

рис. 4

Черт. 4

Таблица 4

Размеры в мм

Наружный диаметр труб Dн	Применяемость	d	D	l	Наружный диаметр труб Dн1	d1	D1	D2	S
Наружный диаметр труб Dн	Применяемость	d	D	Пред. откл. +/- 0,3	Наружный диаметр труб Dн1	d1	D1	D2	S
6		3,7	М12 x 1	15	8	5,5	М14 x 1	12	14
					10	7,5	М16 x 1	14	17
					12	9,5	М20 x 1,5	16	19
					14	11,5	М22 x 1,5	18	22
					16	13,5	М24 x 1,5	20	22
					18	15,5	М27 x 1,5	22	24
					20	17,0	М30 x 1,5	24	27
					22	19,0	М33 x 2	27	27
					25	22,0	М33 x 2	28	30
					28	25,0	М39 x 2	34	36
8		5,5	М14 x 1		10	7,5	М16 x 1	14	17
					12	9,5	М20 x 1,5	16	19
					14	11,5	М22 x 1,5	18	22
					16	13,5	М24 x 1,5	20	22
					18	15,5	М27 x 1,5	22	24
					20	17,0	М30 x 1,5	24	27
					22	19,0	М33 x 2	27	27
10		7,5	М16 x 1	16	12	9,5	М20 x 1,5	16	19
					14	11,5	М22 x 1,5	18	22
					16	13,5	М24 x 1,5	20	22
					18	15,5	М27 x 1,5	22	24
12		9,5	М20 x 1,5	20	14	11,5	М22 x 1,5	18	22
					16	13,5	М24 x 1,5	20	22
					18	15,5	М27 x 1,5	22	24
14		11,5	М22 x 1,5		16	13,5	М24 x 1,5	20	22
					18	15,5	М27 x 1,5	22	24
					20	17,0	М30 x 1,5	24	27
					22	19,0	М33 x 2	27	27
					28	25,0	М39 x 2	34	36
16		13,5	М24 x 1,5	21	18	15,5	М27 x 1,5	22	24
					20	17,0	М30 x 1,5	24	27
					22	19,0	М33 x 2	27
18		15,5	М27 x 1,5		20	17,0	М30 x 1,5	24
18		15,5	М27 x 1,5		22	19,0	М33 x 2	27
20		17,0	М30 x 1,5	22	22	19,0	М33 x 2	27

Продолжение табл. 4

Наружный диаметр труб Dн	l1	l2	L	L1		B	Масса 100 шт. кг
	Пред. откл.			Номин.	Пред. откл.		Алюминиевый сплав	Сталь	Бронза
	+/- 0,3	+1,0 -0,5		Номин.	Пред. откл.		Алюминиевый сплав	Сталь	Бронза
6	13	28	47	24	+/- 0,3	7	1,60	4,56	4,37
	14	31	51	26	+/- 0,3	9	1,94	5,52	5,29
	17	37	57	31	+/- 0,4	10	2,60	7,42	7,10
	17	40	62	33		13	3,70	10,55	10,10
	18	43	63	35		15	4,70	13,40	12,80
	18	46	66	37		17	6,05	17,25	16,50
	19	49	69	39		18	7,35	20,90	20,05
	22	54	75	43		21	9,00	25,62	-
	22	56	76	44		22	9,10	26,90
	23	61	82	48		28	12,65	36,05
8	14	31	51	26	+/- 0,3	9	2,04	5,82	5,62
	17	37	57	31	+/- 0,4	10	2,70	7,70	7,38
	17	40	60	33		13	3,75	10,68	10,22
	18	43	63	35		15	4,80	13,68	13,10
	18	46	66	37		17	6,15	17,51	16,78
	19	49	69	39		18	7,60	21,65	20,70
	22	54	75	43		21	9,10	25,90	-
10	17	37	58	31		10	2,80	7,98	7,64
	17	40	61	33		13	3,85	10,95	10,50
	18	43	64	35		15	4,90	13,97	13,35
	18	46	67	37		17	6,35	18,10	17,32
12	17	40	65	33		13	4,00	11,40	10,90
	18	43	68	35		15	5,05	14,40	13,78
		46	71	37		17	6,40	18,21	17,45
14		43	68	35		15	5,25	14,95	14,30
		46	71	37		17	6,50	18,50	17,72
	19	49	74	39		18	7,80	22,21	21,30
	22	54	77	43		21	9,45	26,90	-
	23	61	87	48		28	13,30	37,90	-
16	18	46	72	37		17	6,80	19,40	18,53
	19	49	75	39		18	8,00	22,80	21,80
	22	54	81	43		21	9,60	27,40	-
18	19	49	75	39		18	8,15	23,21	22,22
20	22	54	81	43		21	9,80	27,90	-
20	22	54	82	43		21	9,90	28,20	-

Пример условного обозначения переходного тройника исполнения 4 к трубопроводам Dн = 12 мм и Dн1 = 16 мм из алюминиевого сплава:

Тройник переходной 4-12-16-31А ГОСТ 13965-74

То же, из стали марки 45:

Тройник переходной 4-12-16-22А ГОСТ 13965-74

То же, из стали марки 12Х18Н9Т:

Тройник переходной 4-12-16-13А ГОСТ 13965-74

То же, из стали марки 13Х11Н2В2МФ:

Тройник переходной 4-12-16-11А ГОСТ 13965-74

То же, из бронзы:

Тройник переходной 4-12-16-41А ГОСТ 13965-74

То же, для изделий общего применения:

Тройник переходной 4-12-16-31 ГОСТ 13965-74

Тройник переходной 4-12-16-22 ГОСТ 13965-74

Тройник переходной 4-12-16-13 ГОСТ 13965-74

Тройник переходной 4-12-16-11 ГОСТ 13965-74

Тройник переходной 4-12-16-41 ГОСТ 13965-74

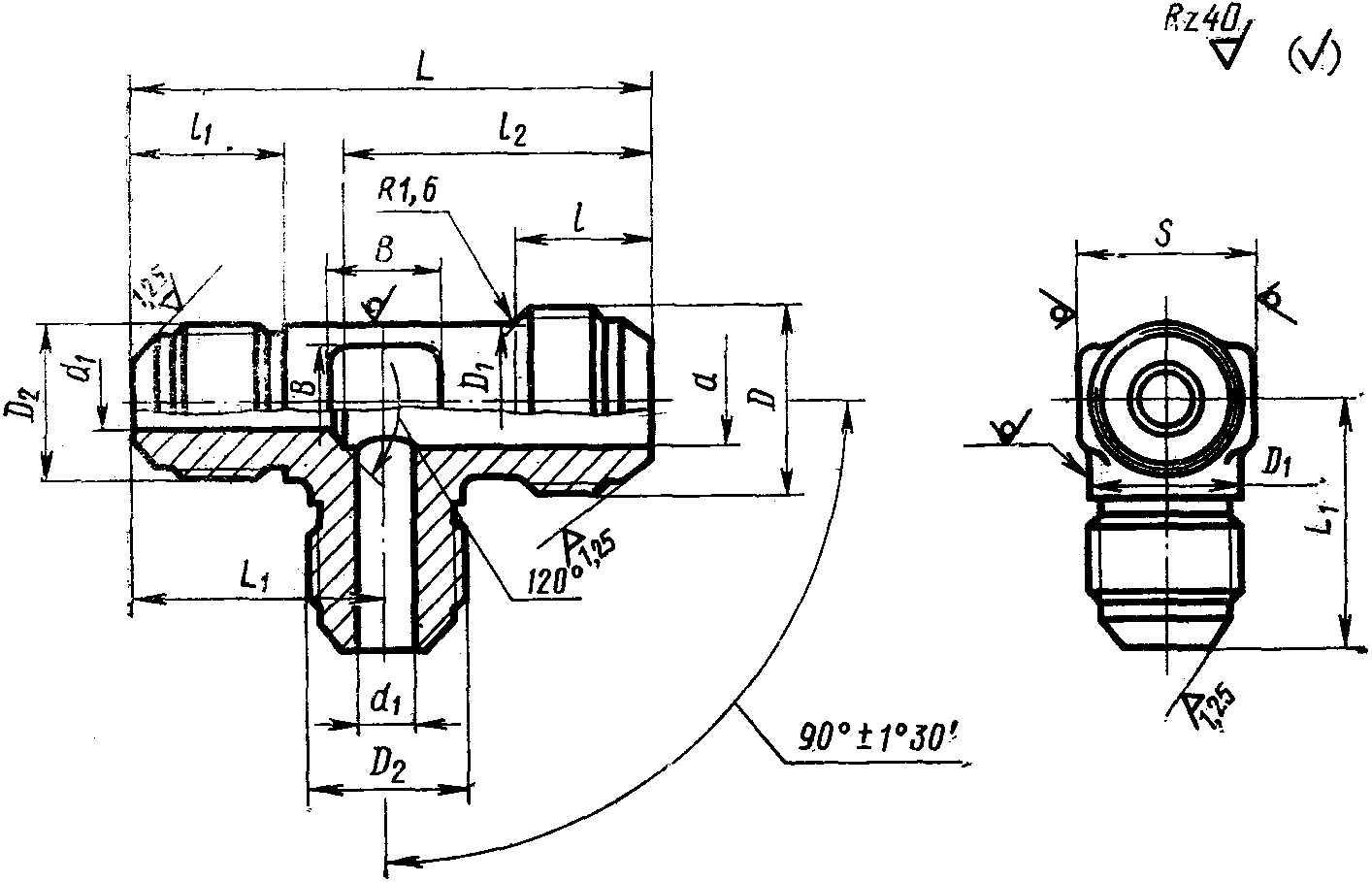

6. Конструкция и размеры переходных тройников исполнения 5 должны соответствовать указанным на черт. 5 и в табл. 5.

рис. 5

Черт. 5

Таблица 5

Размеры в мм

Наружный диаметр труб Dн	Применяемость	d	D	D1	l	Наружный диаметр труб Dн1	d1	D2	S	l1	l2	L	L1		B	Масса 100 шт., кг
					Пред. откл. +/- 0,3					Пред. откл.			Номин.	Пред. откл.		Алюминиевый сплав	Сталь	Бронза
					Пред. откл. +/- 0,3					+/- 0,3	+1,0 -0,5		Номин.	Пред. откл.		Алюминиевый сплав	Сталь	Бронза
8		5,5	М14 x 1	12	13	6	3,7	М12 x 1	14	15	27	48	24	+/- 0,3	7	1,48	4,22	4,03
10		7,5	М16 x 1	14	14	6	3,7	М12 x 1	17		29	51	25		9	1,53	4,36	4,17
10		7,5	М16 x 1	14	14	8	5,5	М14 x 1	17		30	51	25		9	1,98	5,64	5,40
12		9,5	М20 x 1,5	10	17	6	3,7	М12 x 1	19		34	57	26		10	2,12	6,05	5,77
						8	5,5	М14 x 1			35	57	26			2,60	7,41	7,10
						10	7,5	М16 x 1		16	36	58	27			2,73	7,77	7,45
14		11,5	М22 x 1,5	18		6	3,7	М12 x 1	22	15	36	60			13	2,47	7,03	6,74
						8	5,5	М14 x 1		15	37	60				2,86	8,16	7,81
						12	9,5	М20 x 1,5		20	39	65	32	+/- 0,4		4,15	11,80	11,30
16		13,5	М24 x 1,5	20	18	6	3,7	М12 x 1		15	38	63	28		15	2,62	7,46	7,16
						8	5,5	М14 x 1		15	39	63	28			3,14	8,96	8,57
						10	7,5	М16 x 1		16	40	64	29			3,43	9,77	9,37
						12	9,5	М20 x 1,5		20	41	68	33			4,65	13,25	12,70
						14	11,5	М22 x 1,5			42	68	33			4,86	13,75	13,25
18		15,5	М27 x 1,5	22		14	11,5	М22 x 1,5	24		44	71	34		17	5,35	15,25	14,60
18		15,5	М27 x 1,5	22		16	13,5	М24 x 1,5	24	21	45	72	35		17	5,88	16,73	16,04
20		17,0	М30 x 1,5	24	19	18	15,5	М27 x 1,5	27	21	48	75	36		18	8,47	24,10	23,10
22		19,0	М33 x 2	27	22	20	17,0	М30 x 1,5	27	22	53	82	39		21	10,84	30,45	17,85
25		22,0		28		14	11,5	М22 x 1,5	30	20	52	81	37		22	6,55	18,65	-
25		22,0		28		16	13,5	М24 x 1,5	30	21	53	82	38		22	7,00	19,95
28		25,0	М39 x 2	34	23	22	19,0	М33 x 2	36	26	60	93	45		28	13,90	39,60

Пример условного обозначения переходного тройника исполнения 5 к трубопроводам Dн = 16 мм и Dн1 = 12 мм из алюминиевого сплава:

Тройник переходной 5-16-12-31А ГОСТ 13965-74

То же, из стали марки 45:

Тройник переходной 5-16-12-22А ГОСТ 13965-74

То же, из стали марки 12Х18Н9Т:

Тройник переходной 5-16-12-13А ГОСТ 13965-74

То же, из стали марки 13Х11Н2В2МФ:

Тройник переходной 5-16-12-11А ГОСТ 13965-74

То же, из бронзы:

Тройник переходной 5-16-12-41А ГОСТ 13965-74

То же, для изделий общего применения:

Тройник переходной 5-16-12-31 ГОСТ 13965-74

Тройник переходной 5-16-12-22 ГОСТ 13965-74

Тройник переходной 5-16-12-13 ГОСТ 13965-74

Тройник переходной 5-16-12-11 ГОСТ 13965-74

Тройник переходной 5-16-12-41 ГОСТ 13965-74

7. Резьбовая часть тройников — по ГОСТ 13955-74.

8. Маркировать и клеймить — по ГОСТ 13977-74.

9. Технические условия — по ГОСТ 13977-74.
