ГОСТ 13964-74*. Государственный стандарт Союза ССР. Тройники проходные для соединений трубопроводов по наружному конусу. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 13964-74*Действующий акт

(введен в действие Постановлением Госстандарта СССР от 10.09.1974 № 2124)

(ред. от 01.12.1980)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 июля 1975 года. Взамен ГОСТ 13964-68.

Введен в действие
Постановлением Государственного
комитета стандартов
Совета Министров СССР

от 10 сентября 1974 г. № 2124

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ТРОЙНИКИ ПРОХОДНЫЕ ДЛЯ СОЕДИНЕНИЙ ТРУБОПРОВОДОВ
ПО НАРУЖНОМУ КОНУСУ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Union tees for tube connections on external cone.
Construction and dimensions

ГОСТ 13964-74*

Группа Г18

Взамен
ГОСТ 13964-68

Постановлением Государственного комитета стандартов Совета Министров СССР от 10 сентября 1974 г. № 2124 срок введения установлен

с 1 июля 1975 года

Проверен в 1985 г.

Переиздание (январь 1988 г.) с Изменением № 1, утвержденным в декабре 1980 г. (ИУС 3-81).

Несоблюдение стандарта преследуется по закону

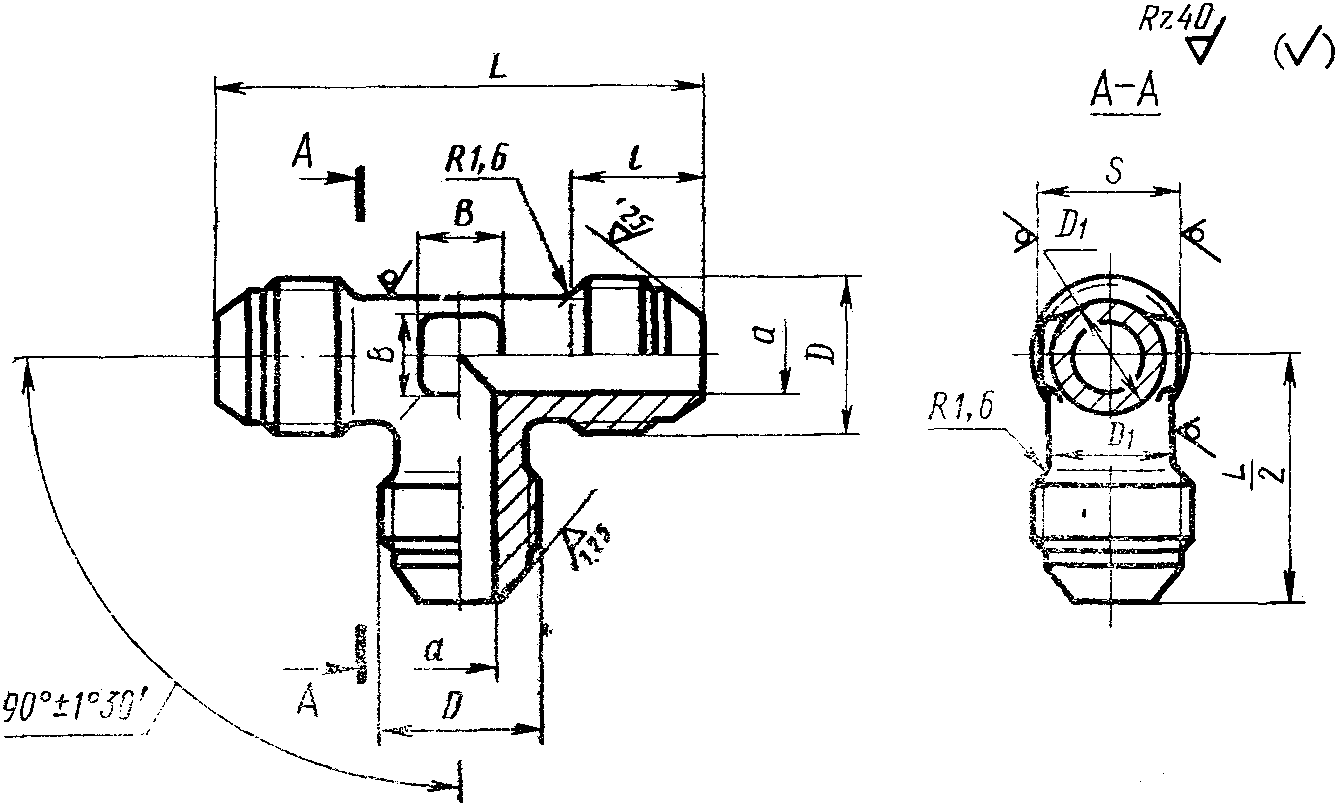

1. Конструкция и размеры проходных тройников должны соответствовать указанным на чертеже и в таблице.

рис. 1

Размеры в мм

Наружный диаметр труб Dн	Применяемость	d	D	D1	S	l	L	B	Масса 100 шт., кг
Наружный диаметр труб Dн	Применяемость	d	D	D1	S	Пред. откл. +/- 0,3	L	B	Алюминиевый сплав	Сталь	Бронза
3		1,7	М8 x 1	6	7	11	38	5	-	-	1,17
4		2,7	М10 x 1	8	10	12	42	6	-	2,01	1,93
6		3,7	М12 x 1	10	12	13	46	6	1,13	3,21	3,08
8		5,5	М14 x 1	12	14	13	48	7	1,70	4,82	4,63
10		7,5	М16 x 1	14	17	14	52	9	2,17	6,17	5,91
12		9,5	М20 x 1,5	16	19	17	62	10	3,34	9,48	9,10
14		11,5	М22 x 1,5	18	22	17	66	13	4,21	11,95	11,45
16		13,5	М24 x 1,5	20	22	18	70	15	5,25	14,90	14,30
18		15,5	М27 x 1,5	22	24	18	74	17	6,87	19,50	18,71
20		17,0	М30 x 2	24	27	19	78	18	8,96	25,45	24,40
22		19,0	М33 x 2	27	27	22	86	21	9,61	27,30	-
25		22,0	М33 x 2	28	30	22	88	22	11,81	33,50
28		25,0	М39 x 2	34	36	23	98	28	14,31	40,70
30		27,0	М39 x 2	34	36		98	28	15,20	43,20
32		28,0	М42 x 2	38	41		104	30	16,95	48,20
34		30,0	М45 x 2	38	41	24	104		20,56	58,20
36		32,0	М48 x 2	43	46	25	110		23,98	67,80
38		34,0	М48 x 2	43	46	25	110		25,56	72,40

Пример условного обозначения проходного тройника к трубопроводу Dн = 12 мм из алюминиевого сплава:

Тройник проходной 12-31А ГОСТ 13964-74

То же, из стали марки 45:

Тройник проходной 12-22А ГОСТ 13964-74

То же, из стали марки 12Х18Н9Т:

Тройник проходной 12-13А ГОСТ 13964-74

То же, из стали марки 13Х11Н2В2МФ:

Тройник проходной 12-11А ГОСТ 13964-74

То же, из бронзы:

Тройник проходной 12-41А ГОСТ 13964-74

То же, для изделий общего применения:

Тройник проходной 12-31 ГОСТ 13964-74

Тройник проходной 12-22 ГОСТ 13964-74

Тройник проходной 12-13 ГОСТ 13964-74

Тройник проходной 12-11 ГОСТ 13964-74

Тройник проходной 12-41 ГОСТ 13964-74

(Измененная редакция, Изм. № 1).

2. Резьбовая часть тройников — по ГОСТ 13955-74.

3. Маркировать и клеймить — по ГОСТ 13977-74.

4. Технические условия — по ГОСТ 13977-74.
