ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

УГОЛЬНИКИ ФЛАНЦЕВЫЕ ПРОХОДНЫЕ

ДЛЯ СОЕДИНЕНИЙ ТРУБОПРОВОДОВ ПО НАРУЖНОМУ КОНУСУ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Flange union elbows for tube connections on external cone. Construction and dimensions

ГОСТ 13963-74*

Группа Г18

Взамен
ГОСТ 13963-68

Постановлением Государственного комитета стандартов Совета Министров СССР от 10 сентября 1974 г. № 2124 срок введения установлен

с 1 июля 1975 года

Проверен в 1985 г.

Переиздание (январь 1988 г.) с Изменением № 1, утвержденным в декабре 1980 г. (ИУС 3-81).

Несоблюдение стандарта преследуется по закону

1. Фланцевые проходные угольники должны изготовляться двух исполнений.

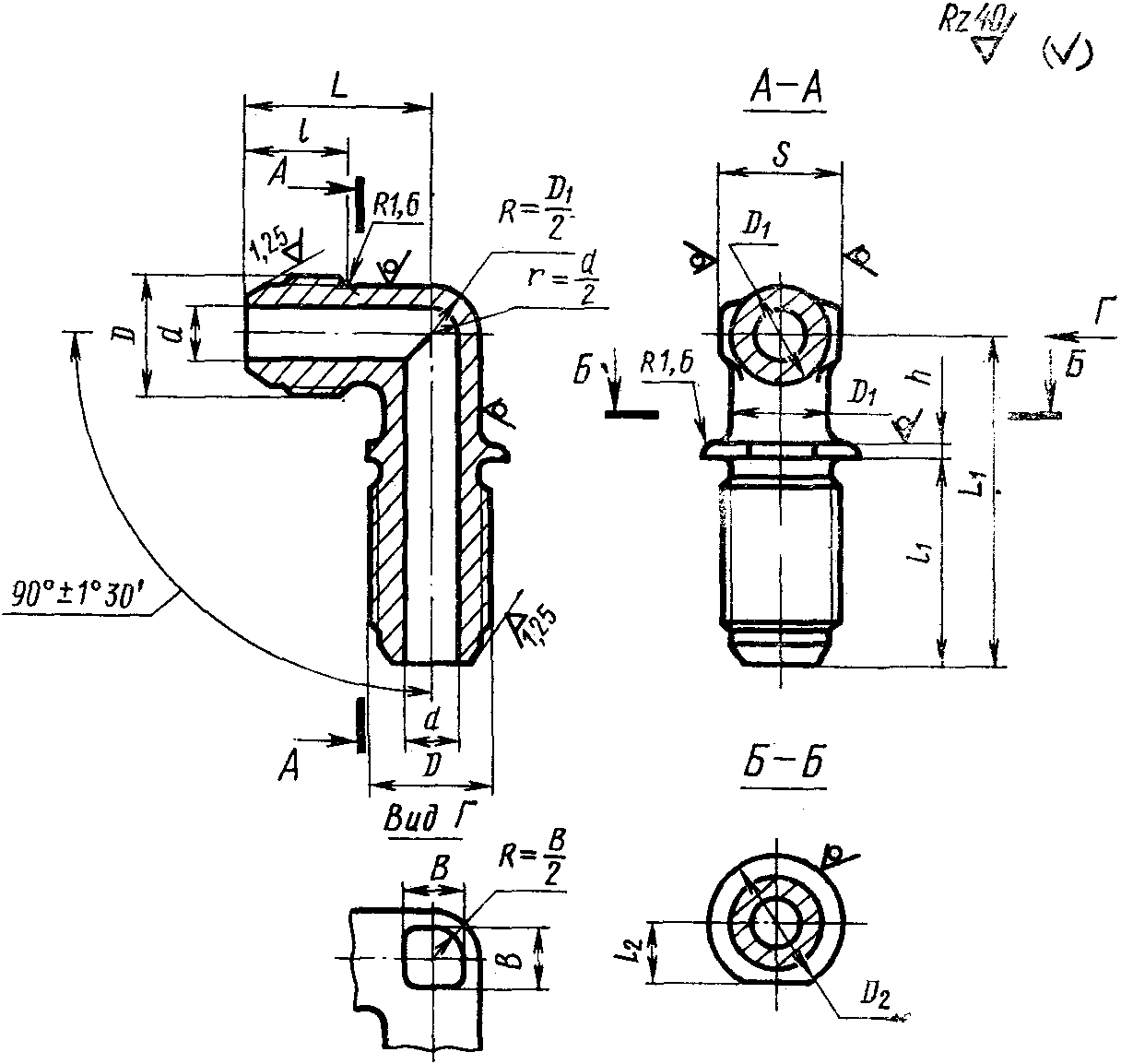

2. Конструкция и размеры фланцевых проходных угольников исполнения 1 должны соответствовать указанным на черт. 1 и в табл. 1.

Черт. 1

Таблица 1

Размеры в мм

Наружный диаметр труб Dн	Применяемость	d	D	D₁	D₂	S	l	l1
Наружный диаметр труб Dн	Применяемость	d	D	D₁	D₂	S	Пред. откл. +/- 0,3	Номин.	Пред. откл.
3		1,7	М8 x 1	6	14	7	11	24	+/- 0,3
4		2,7	М10 x 1	8	18	10	12	25
6		3,7	М12 x 1	10	20	12	13	26
8		5,5	М14 x 1	12	20	14	13	27
10		7,5	М16 x 1	14	22	17	14	29
12		9,5	М20 x 1,5	16	26	19	17	32	+/- 0,4
14		11,5	М22 x 1,5	18	30	22	17	32
16		13,5	М24 x 1,5	20	35	22	18	34
18		15,5	М27 x 1,5	22	42	24	18	35
20		17,0	М30 x 1,5	24	45	27	19	36
22		19,0	М33 x 2	27	50	27	22	40
25		22,0	М33 x 2	28	50	30	22	40
28		25,0	М39 x 2	32	60	32	23	42
30		27,0	М39 x 2	34		36		42
32		28,0	М42 x 2	38		41		43
34		30,0	М45 x 2	38			24	43
36		32,0	М48 x 2	40	70		25	44
38		34,0	М48 x 2	43	70	46	25	44

l2		L		L1		h	B	Масса 100 шт., кг
Номин.	Пред. откл.	Номин.	Пред. откл.	Номин.	Пред. откл.	Пред. откл. +/- 0,2	B	Алюминиевый сплав	Сталь	Бронза
5,0	+/- 0,25	19	+/- 0,3	36	+/- 0,4	2	5	-	-	1,39
6,0		21		39			6	-	2,53	2,43
7,0		23		40			6	1,04	2,95	2,83
8,0		24		43			7	1,84	5,22	5,02
9,0		26		46			9	2,42	6,87	6,60
10,0	+/- 0,3	31	+/- 0,4	49			10	3,67	10,40	10,00
12,0		33		53			13	4,70	13,32	12,81
13,0		35		55			15	5,71	16,20	15,55
15,0		37		57			17	6,81	19,31	18,55
16,0		39		60			18	9,18	26,04	25,00
16,5		43		66		3	21	10,35	29,30	-
17,0		44		66			22	14,92	42,30
21,0		48		74			26	18,40	52,20
21,0		49		74			28	18,50	52,40
23,0		52		76			30	19,70	55,80
23,0		52		76				22,60	64,00
25,0		55		81	+/- 0,5			25,55	72,30
25,0		55		81	+/- 0,5			26,80	76,00

Пример условного обозначения фланцевого проходного угольника исполнения 1 к трубопроводу Dн = 12 мм из алюминиевого сплава:

Угольник фланцевый 1-12-31А ГОСТ 13963-74

То же, из стали марки 45:

Угольник фланцевый 1-12-22А ГОСТ 13963-74

То же, из стали марки 12Х18Н9Т:

Угольник фланцевый 1-12-13А ГОСТ 13963-74

То же, из стали марки 13Х11Н2В2МФ:

Угольник фланцевый 1-12-11А ГОСТ 13963-74

То же, из бронзы:

Угольник фланцевый 1-12-41А ГОСТ 13963-74

То же, для изделий общего применения:

Угольник фланцевый 1-12-31 ГОСТ 13963-74

Угольник фланцевый 1-12-22 ГОСТ 13963-74

Угольник фланцевый 1-12-13 ГОСТ 13963-74

Угольник фланцевый 1-12-11 ГОСТ 13963-74

Угольник фланцевый 1-12-41 ГОСТ 13963-74

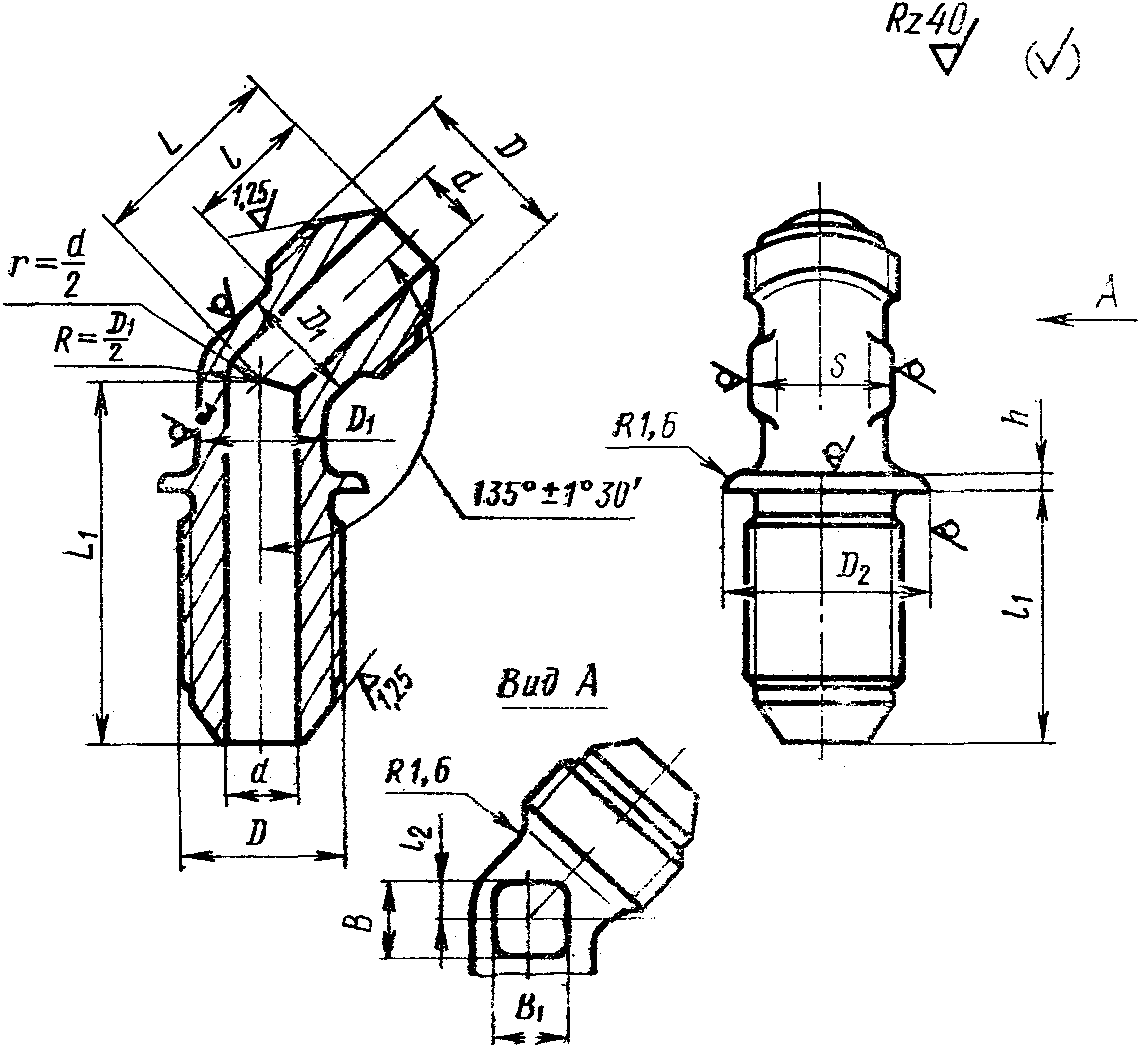

3. Конструкция и размеры фланцевых проходных угольников исполнения 2 должны соответствовать указанным на черт. 2 и в табл. 2.

Черт. 2

Таблица 2

Размеры в мм

Наружный диаметр труб Dн	Применяемость	d	D	D1	D2	S	l	l1
Наружный диаметр труб Dн	Применяемость	d	D	D1	D2	S	Пред. откл. +/- 0,3	Номин.	Пред. откл.
3		1,7	М8 x 1	6	14	7	11	24	+/- 0,3
4		2,7	М10 x 1	8	18	10	12	25
6		3,7	М12 x 1	10	20	12	13	26
8		5,5	М14 x 1	12	20	14	13	27
10		7,5	М16 x 1	14	22	17	14	29
12		9,5	М20 x 1,5	16	26	19	17	32	+/- 0,4
14		11,5	М22 x 1,5	18	30	22	17	32
16		13,5	М24 x 1,5	20	35	22	18	34
18		15,5	М27 x 1,5	22	42	24	18	35
20		17,0	М30 x 1,5	24	45	27	19	36
22		19,0	М33 x 2	27	50	27	22	40
25		22,0	М33 x 2	28	50	30	22	40
28		25,0	М39 x 2	32	60	32	23	42
30		27,0	М39 x 2	34		36		42
32		28,0	М42 x 2	38		41		43
34		30,0	М45 x 2	38			24	43
36		32,0	М48 x 2	40	70		25	44
38		34,0	М48 x 2	43	70	46	25	44

Продолжение табл. 2

Размеры в мм

Наружный диаметр труб Dн	l2	L		L1	h	B	B1	Масса 100 шт., кг
		Номин.	Пред. откл.	Пред. откл.				Алюминиевый сплав	Сталь	Бронза
		Номин.	Пред. откл.	+/- 0,4	+/- 0,2			Алюминиевый сплав	Сталь	Бронза
3	1	17	+/- 0,3	35	2	5	5	0,44	1,25	1,20
4	2	18		37		6	6	0,71	2,01	1,94
6		21		38		6	6	1,08	3,06	2,95
8		21		41		7	7	1,50	4,25	4,09
10	3	22		44		9	9	2,24	6,36	6,12
12	4	26		47		10	10	3,02	8,57	8,24
14	4	28		50		13	13	4,10	11,63	11,20
16	5	30		53		15	15	4,94	14,02	13,48
18	5	31	+/- 0,4	58		16	17	6,34	17,98	17,30
20	6	33		58		18	18	7,86	22,30	21,45
22	6	36		62	3	20	21	11,80	25,25	-
25	7	39		62		21	22	11,72	33,25
28	9	43		72		25	28	14,22	40,30
30		43		72			28	15,05	42,60
32		44		74			30	16,72	47,40
34		44		74				20,10	57,00
36	10	48		78		28		23,15	65,50
38	10	48		78		28		24,50	69,50

Пример условного обозначения фланцевого проходного угольника исполнения 2 к трубопроводу Dн = 12 мм из алюминиевого сплава:

Угольник фланцевый 2-12-31А ГОСТ 13963-74

То же, из стали марки 45:

Угольник фланцевый 2-12-22А ГОСТ 13963-74

То же, из стали марки 12Х18Н9Т:

Угольник фланцевый 2-12-13А ГОСТ 13963-74

То же, из стали марки 13Х11Н2В2МФ:

Угольник фланцевый 2-12-11А ГОСТ 13963-74

То же, из бронзы:

Угольник фланцевый 2-12-41А ГОСТ 13963-74

То же, для изделий общего применения:

Угольник фланцевый 2-12-31 ГОСТ 13963-74

Угольник фланцевый 2-12-22 ГОСТ 13963-74

Угольник фланцевый 2-12-13 ГОСТ 13963-74

Угольник фланцевый 2-12-11 ГОСТ 13963-74

Угольник фланцевый 2-12-41 ГОСТ 13963-74

2 и 3. (Измененная редакция, Изм. № 1).

4. Резьбовая часть угольников — по ГОСТ 13955-74.

5. Маркировать и клеймить — по ГОСТ 13977-74.

6. Технические условия — по ГОСТ 13977-74.
