ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРОХОДНИКИ ФЛАНЦЕВЫЕ ДЛЯ СОЕДИНЕНИЙ ТРУБОПРОВОДОВ
ПО НАРУЖНОМУ КОНУСУ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Flange unions for tube connections on external cone.

Construction and dimensions

ГОСТ 13960-74

Группа Г18

Взамен ГОСТ 13960-68

Постановлением Государственного комитета стандартов Совета Министров СССР от 10 сентября 1974 г. № 2124 срок введения установлен

с 1 июля 1975 года

Проверен в 1985 г.

Переиздание. Январь 1988 г.

Несоблюдение стандарта преследуется по закону

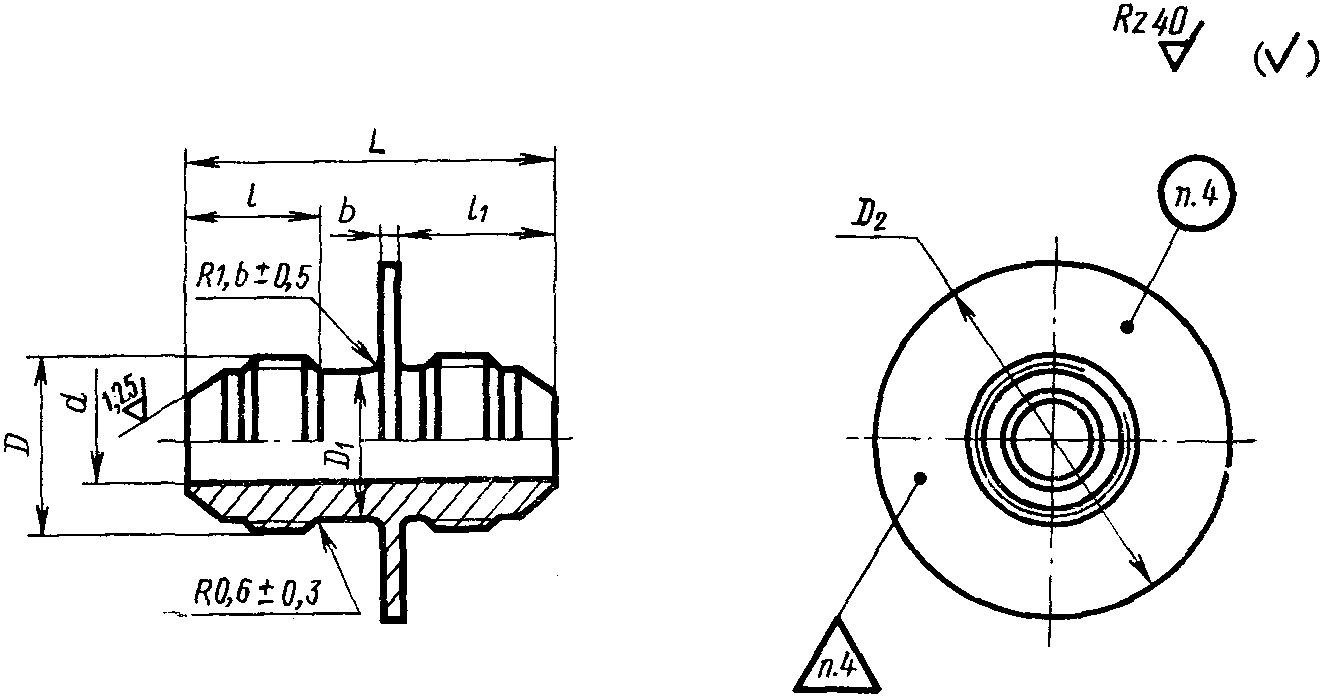

1. Конструкция и размеры фланцевых проходников должны соответствовать указанным на чертеже и в таблице.

рис. 1

Размеры в мм

Наружный диаметр труб Dн	Применяемость	d	D	D1	D2	l	l1	L	b	Масса 100 шт., кг
Наружный диаметр труб Dн	Применяемость	d	D	D1	D2	Пред. откл. +/- 0,3		L	b	Алюминиевый сплав	Сталь	Бронза
6		3,7	М12 x 1	10,5	32	13	15	36	2	1,11	3,10	2,94
8		5,5	М14 x 1	12,5	34	13	15	36		1,43	3,99	3,73
10		7,5	М16 x 1	14,5	40	14	16	38		1,89	5,27	5,07
12		9,5	М20 x 1,5	17,8	44	17	20	47		3,00	8,37	8,03
14		11,5	М22 x 1,5	19,8	46	17	20	47		3,48	9,72	9,31
16		13,5	М24 x 1,5	21,8	48	18	21	49		4,00	11,15	10,70
18		15,5	М27 x 1,5	24,8	51	18	21	49		5,00	13,95	13,38
20		17,0	М30 x 1,5	27,8	54	19	22	51		6,38	17,82	17,05
22		19,0	М33 x 2	30,0	60	22	26	61	3	9,00	25,10	-
25		22,0	М33 x 2	30,0	60	22	26	61		11,93	32,89
28		25,0	М39 x 2	36,0	67	23	27	63		11,63	32,42
30		27,0	М39 x 2	36,0	67					11,25	31,36
32		28,0	М42 x 2	39,0	70					13,08	36,45
34		30,0	М45 x 2	42,0	73	24	28	65		15,51	43,30
36		32,0	М48 x 2	45,0	76	25	29	67		16,60	46,25
38		34,0	М48 x 2	45,0	76	25	29	67		17,20	47,80

Пример условного обозначения фланцевого проходника к трубопроводу Dн = 14 мм из алюминиевого сплава:

Проходник фланцевый 14-31А ГОСТ 13960-74

То же, из стали марки 45:

Проходник фланцевый 14-22А ГОСТ 13960-74

То же, из стали марки 12Х18Н9Т:

Проходник фланцевый 14-13А ГОСТ 13960-74

То же, из стали марки 13Х11Н2В2МФ:

Проходник фланцевый 14-11А ГОСТ 13960-74

То же, из бронзы:

Проходник фланцевый 14-41А ГОСТ 13960-74

То же, для изделий общего применения:

Проходник фланцевый 14-31 ГОСТ 13960-74

Проходник фланцевый 14-22 ГОСТ 13960-74

Проходник фланцевый 14-13 ГОСТ 13960-74

Проходник фланцевый 14-11 ГОСТ 13960-74

Проходник фланцевый 14-41 ГОСТ 13960-74

2. По соглашению сторон допускается изготовление проходников с отверстиями во фланце. Количество, размеры и расположение отверстий устанавливаются конструктором и оговариваются в заказе.

3. Резьбовая часть проходников — по ГОСТ 13955-74.

4. Маркировать и клеймить — по ГОСТ 13977-74.

5. Технические условия — по ГОСТ 13977-74.
