ГОСТ 13959-74. Государственный стандарт Союза ССР. Проходники прямые для соединений трубопроводов по наружному конусу. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 13959-74Действующий акт

(введен в действие Постановлением Госстандарта СССР от 10.09.1974 № 2124)

Примечание

С 1 июля 2003 года до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в пункте 1 статьи 46 Федерального закона от 27.12.2002 № 184-ФЗ. Документ введен в действие с 1 июля 1975 года. Взамен ГОСТ 13959-68.

Введен в действие
Постановлением Государственного

комитета стандартов

Совета Министров СССР
от 10 сентября 1974 г. № 2124

ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

ПРОХОДНИКИ ПРЯМЫЕ ДЛЯ СОЕДИНЕНИЙ ТРУБОПРОВОДОВ
ПО НАРУЖНОМУ КОНУСУ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Unions for tube connections on external cone.

Construction and dimensions

ГОСТ 13959-74

Группа Г18

Взамен

ГОСТ 13959-68

Постановлением Государственного комитета стандартов Совета Министров СССР от 10 сентября 1974 г. № 2124 срок введения установлен

с 1 июля 1975 года

Проверен в 1985 г.

Переиздание. Январь 1988 г.

Несоблюдение стандарта преследуется по закону

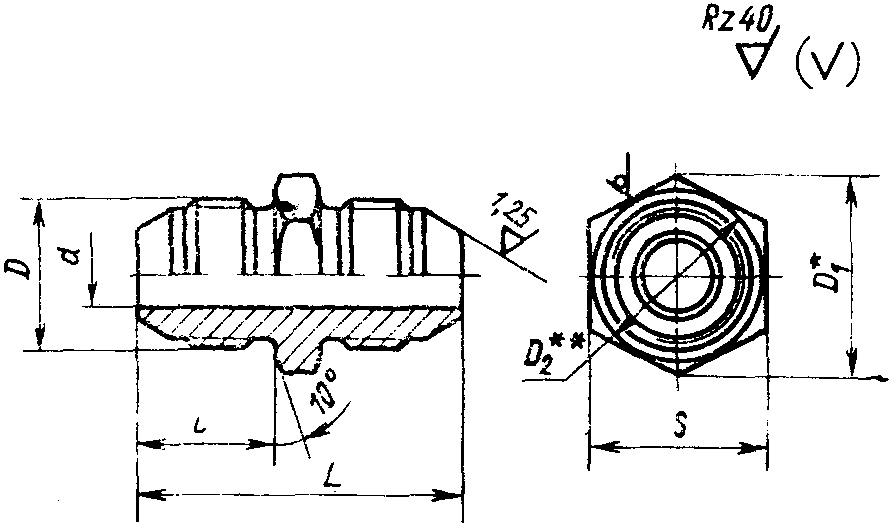

1. Конструкция и размеры прямых проходников должны соответствовать указанным на чертеже и в таблице.

рис. 1

<*> Размер для справок.

<**> D2 \approx S.

Размеры в мм

Наружный диаметр труб Dн	Применяемость	d	D	D1	S	l	L	Масса 100 шт., кг
Наружный диаметр труб Dн	Применяемость	d	D	D1	S	Пред. откл. +/- 0,3	L	Алюминиевый сплав	Сталь	Бронза
3		1,7	М8 x 1	11,5	10	13	31	-	-	0,86
4		2,7	М10 x 1	13,8	12	14	33	-	1,42	1,37
6		3,7	М12 x 1	16,2	14	15	36	0,85	2,37	2,28
8		5,5	М14 x 1	19,6	17	15	36	1,18	3,29	3,17
10		7,5	М16 x 1	19,6	17	16	38	1,37	3,82	3,68
12		9,5	М20 x 1,5	25,4	22	20	46	2,31	6,44	6,20
14		11,5	М22 x 1,5	27,7	24	20	46	2,95	8,23	7,82
16		13,5	М24 x 1,5	31,2	27	21	49	3,68	10,25	9,87
18		15,5	М27 x 1,5	34,6	30	21	49	4,68	13,05	12,55
20		17,0	М30 x 1,5	36,9	32	22	52	6,15	17,15	16,50
22		19,0	М33 x 2	41,6	36	26	60	6,86	19,15	-
25		22,0	М33 x 2	41,6	36	26	60	8,40	23,50
28		25,0	М39 x 2	47,3	41	27	62	9,42	26,30
30		27,0	М39 x 2	47,3	41			9,60	26,78
32		28,0	М42 x 2	53,1	46			10,50	29,28
34		30,0	М45 x 2	53,1	46	28	64	13,00	36,25
36		32,0	М48 x 2	57,7	50	29	66	14,88	41,40
38		34,0	М48 x 2	57,7	50	29	66	15,33	42,80

Пример условного обозначения прямого проходника к трубопроводу Dн = 14 мм из алюминиевого сплава:

Проходник прямой 14-31А ГОСТ 13959-74

То же, из стали марки 45:

Проходник прямой 14-22А ГОСТ 13959-74

То же, из стали марки 12Х18Н9Т:

Проходник прямой 14-13А ГОСТ 13959-74

То же, из стали марки 13Х11Н2В2МФ:

Проходник прямой 14-11А ГОСТ 13959-74

То же, из бронзы:

Проходник прямой 14-41А ГОСТ 13959-74

То же, для изделий общего применения:

Проходник прямой 14-31 ГОСТ 13959-74

Проходник прямой 14-22 ГОСТ 13959-74

Проходник прямой 14-13 ГОСТ 13959-74

Проходник прямой 14-11 ГОСТ 13959-74

Проходник прямой 14-41 ГОСТ 13959-74

2. Резьбовая часть проходников — по ГОСТ 13955-74.

3. Маркировать и клеймить — по ГОСТ 13977-74.

4. Технические условия — по ГОСТ 13977-74.
