ГОСУДАРСТВЕННЫЙ СТАНДАРТ СОЮЗА ССР

МЕСТА ПОД КЛЮЧИ ГАЕЧНЫЕ

РАЗМЕРЫ

Width across flats. Dimensions

ГОСТ 13682-80

Группа Г02

Взамен ГОСТ 13682-68

Постановлением Государственного комитета СССР по стандартам от 6 августа 1980 г. № 4069 срок действия установлен

с 1 июля 1981 года

РАЗРАБОТАН Государственным комитетом СССР по стандартам

ИСПОЛНИТЕЛИ

В.Я. Кремянский (руководитель темы); И.М. Сухоруков

ВНЕСЕН Государственным комитетом СССР по стандартам

Член Комитета В.Н. Шахурин

УТВЕРЖДЕН И ВВЕДЕН В ДЕЙСТВИЕ Постановлением Государственного комитета СССР по стандартам 6 августа 1980 г. № 4069

1. Настоящий стандарт устанавливает наименьшие размеры мест под головки гаечных ключей с открытым зевом по ГОСТ 2839-71, ГОСТ 2841-71, ГОСТ 3108-71, гаечных кольцевых двусторонних коленчатых ключей по ГОСТ 2906-71 и гаечных торцевых ключей со сменными головками по ГОСТ 3329-75.

2. Минимальные размеры мест под гаечные ключи должны соответствовать указанным на черт. 1 - 8 и в таблице.

Размеры мест под гаечные ключи с открытым зевом

рис. 1

Черт. 1

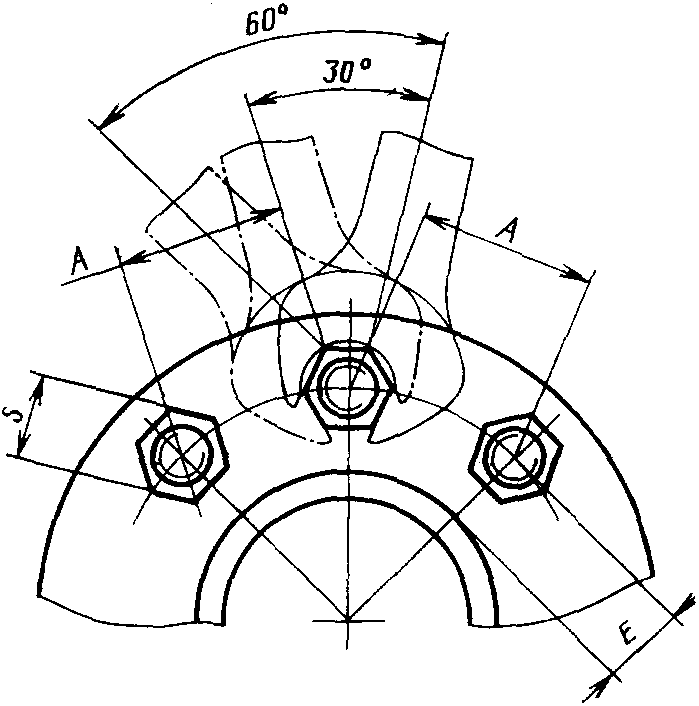

рис. 2

Черт. 2

рис. 3

Черт. 3

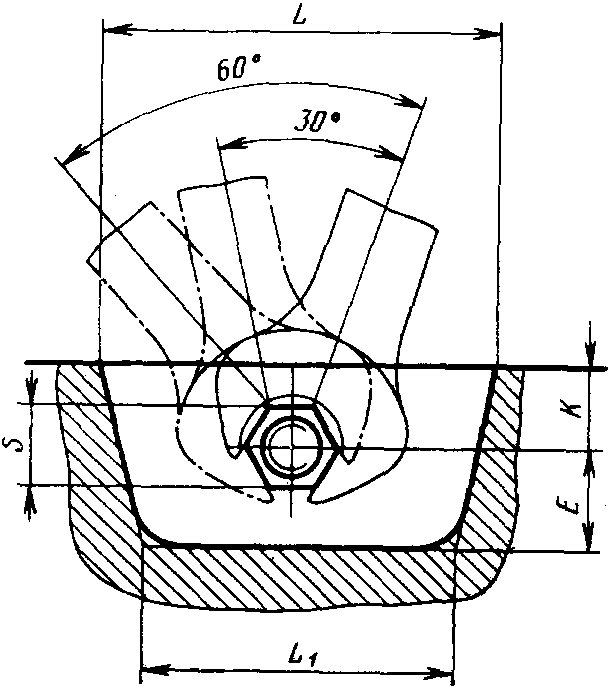

рис. 4

Черт. 4

рис. 5

Черт. 5

Размер мест под кольцевые двусторонние коленчатые ключи

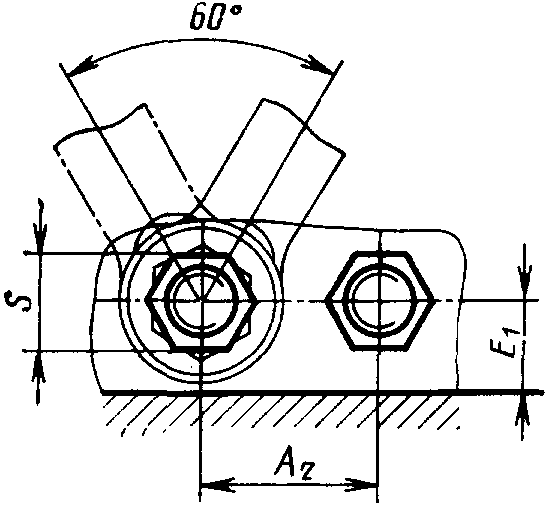

рис. 6

Черт. 6

Размеры мест под гаечные торцевые ключи

со сменными головками

рис. 7

Черт. 7

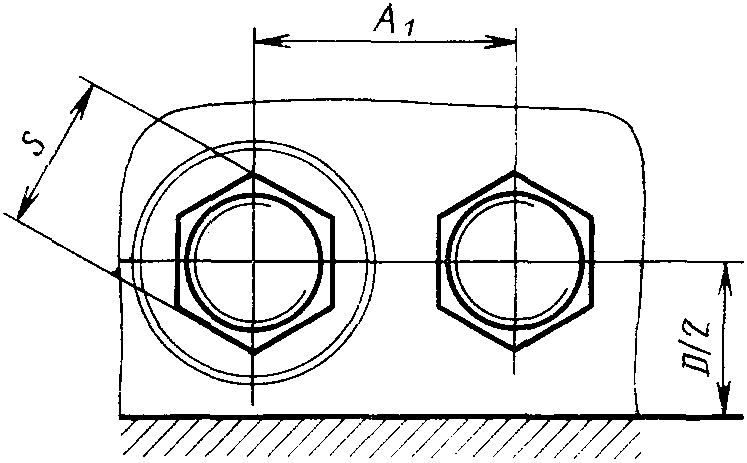

рис. 8

Черт. 8

мм

Зев ключа S	A	A₁	A2	E	E1	M	L	L1	R	D
3,2	8	-	-	4	-	5	14	10	9	11
4,0	9			4		5	16	12	9	12
5,0	11			5		7	18	14	10	14
5,5	12		10	5	7	7	20	16	10	14
7,0	14		12	6	8	8	26	20	13	16
8,0	17	16	14	7	8	9	30	24	15	20
10	20	18	16	8	10	11	36	28	18	22
12	24	20	18	10	11	13	45	34	22	26
13	26	-	20	10	13	14	45	34	23
14	28	22	22	11	15	15	48	36	24
17	34	26	28	13	16	17	52	38	26	30
19	36	30	30	14	17	19	60	45	30	32
22	42	32	34	15	19	24	72	55	36	36
24	48	36	36	16	21	25	78	60	38	40
27	52	40	40	19	24	28	85	65	42	45
30	58	45	45	20	26	30	98	75	48	48
32	62	48	48	22	28	32	100	80	50	52
36	68	52	52	24	31	36	110	85	55	60
41	80	60	60	26	36	40	120	90	60	63
46	90	65	68	30	40	45	140	105	68	70
50	95	70	75	32	44	48	150	110	72	75
55	105	78	80	36	45	52	160	120	80	85
60	110	-	-	38	-	55	170	130	85	95
65	120			42		60	185	145	92	98
70	130			45		65	200	160	98	105
75	140			48		70	210	170	105	110
80	150			48		75	230	190	115	-
85	160			52		82	250	195	125
90	170			58		88	260	200	130
95	175			58		92	280	210	135
100	190			65		98	300	230	145
105	200			68		102	310	240	150
110	205			70		105	320	250	155
115	215			72		110	340	270	160
130	245			80		120	380	290	190
145	275			95		140	430	320	210
155	295			100		150	450	350	225
175	330			110		165	510	390	255
180	335			115		170	530	410	265
185	345			115		175	540	420	270
200	370			120		180	580	450	290
210	395			130		205	610	470	305
225	420			140		220	650	500	325

Примечание. Размер K рекомендуется принимать равным размеру E.
