ГОСТ 13617-2025. Межгосударственный стандарт. Профили прессованные бульбообразные уголкового сечения из алюминия, алюминиевых и магниевых сплавов. Сортамент

Федеральное агентство по техническому регулированию и метрологии · № ГОСТ 13617-2025Действующий акт

(введен в действие Приказом Росстандарта от 13.05.2025 № 391-ст)

Примечание

Документ введен в действие с 01.10.2025 с правом досрочного применения. Взамен ГОСТ 13617-97.

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["ГОСТ 13617-82"]:::rst
  n1["ГОСТ 13617-97"]:::rst
  click n1 "https://bukva.ai/docs/gost-13617-97" "ГОСТ 13617-97. Межгосударственный стандарт. Профили прессованные бульбообразные уголкового сечения из алюминия, алюминиевых и магниевых сплавов. Сортамент (введен в действие Постан"
  n2["ГОСТ 13617-2025"]:::doc
  click n2 "https://bukva.ai/docs/standart-gost-13617-2025" "ГОСТ 13617-2025. Межгосударственный стандарт. Профили прессованные бульбообразные уголкового сечения из алюминия, алюминиевых и магниевых сплавов. Сортамент (введен в действие Прик"
  n1 --> n2
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

Введен в действие Приказом Федерального агентства по техническому регулированию и метрологии от 13 мая 2025 г. № 391-ст

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛИ ПРЕССОВАННЫЕ БУЛЬБООБРАЗНЫЕ УГОЛКОВОГО СЕЧЕНИЯ ИЗ АЛЮМИНИЯ, АЛЮМИНИЕВЫХ И МАГНИЕВЫХ СПЛАВОВ

СОРТАМЕНТ

Extruded bulb-shaped angle-section shapes of aluminium, aluminium and magnesium alloys. Assortment

ГОСТ 13617-2025

МКС 77.150.10

77.150.20

Дата введения 1 октября 2025 года с правом досрочного применения

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Ассоциацией «Объединение производителей, поставщиков и потребителей алюминия» (Алюминиевая Ассоциация)

2 ВНЕСЕН Межгосударственным техническим комитетом по стандартизации МТК 099 «Алюминий»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 31 марта 2025 г. № 183-П)

За принятие проголосовали:

Краткое наименование страны по МК (ИСО 3166) 004-97 Код страны по МК (ИСО 3166) 004-97 Сокращенное наименование национального органа по стандартизации
Азербайджан AZ Азстандарт
Армения AM ЗАО «Национальный орган по стандартизации и метрологии» Республики Армения
Беларусь BY Госстандарт Республики Беларусь
Казахстан KZ Госстандарт Республики Казахстан
Киргизия KG Кыргызстандарт
Россия RU Росстандарт
Таджикистан TJ Таджикстандарт
Узбекистан UZ Узбекское агентство по техническому регулированию

(Поправка)

4 Приказом Федерального агентства по техническому регулированию и метрологии от 13 мая 2025 г. № 391-ст межгосударственный стандарт ГОСТ 13617-2025 введен в действие в качестве национального стандарта Российской Федерации с 1 октября 2025 г. с правом досрочного применения

5 ВЗАМЕН ГОСТ 13617-97

6 ИЗДАНИЕ (март 2026 г.) с Поправкой (ИУС № 1 2026 г.)

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

1 Область применения

Настоящий стандарт устанавливает сортамент прессованных бульбообразных профилей уголкового сечения из алюминия, алюминиевых и магниевых сплавов, изготовляемых методом горячего прессования.

2 Нормативные ссылки

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 8617 Профили прессованные из алюминия и алюминиевых сплавов. Технические условия

ГОСТ 19657 Профили прессованные из магниевых сплавов. Технические условия

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Основные параметры

3.1 Номера профилей и размеры должны соответствовать приведенным на рисунке 1 и в таблице 1.

3 Основные параметры

d — диаметр; H — высота; B — длина; S, S1 — толщина; r, r1, r2, r3 - радиусы притупления

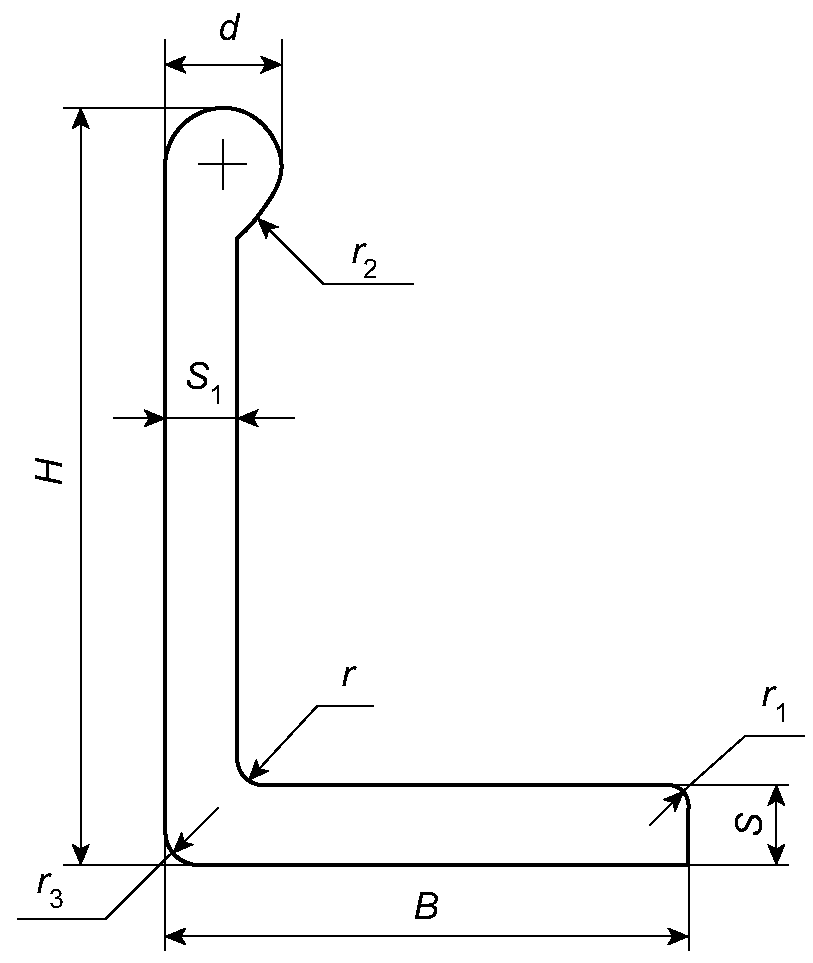

Рисунок 1 — Прессованный бульбообразный профиль уголкового сечения

Таблица 1

Норма профилей, размеры и теоретическая масса

Номер профиляРазмеры, ммПлощадь сечения, см2Диаметр описанной окружности, ммТеоретическая масса 1 м сплава, кг
HBSdrr1r2алюминиевогомагниевого
71000213,012,01,03,01,50,501,50,292180,0830,053
71000315,018,01,03,01,51,001,00,371240,1060,067
71000415,018,01,54,02,01,501,50,544240,1550,098
71000515,030,01,55,02,00,702,50,806340,2300,145
71000616,015,01,03,01,50,501,50,352200,1000,063
71000717,517,01,64,01,80,501,80,597240,1700,107
71005318,022,01,03,22,0-1,50,442290,1260,080
71001020,013,01,03,01,50,501,50,372220,1060,067
71001120,015,01,24,02,00,602,00,505240,1440,091
71001220,015,01,55,02,00,752,50,651240,1860,117
71001320,015,02,05,02,00,752,50,812240,2310,146
71001720,020,01,53,51,50,751,750,634280,1810,114
71002023,013,01,24,02,00,602,00,517260,1470,093
71002225,018,01,55,02,00,752,50,771290,2200,139
71002325,018,01,55,02,00,902,50,876290,2500,158
71002525,020,02,06,02,01,003,01,061300,3020,191
71002725,025,02,56,52,51,253,01,348330,3840,243
71003129,028,02,06,03,0-3,01,303390,3710,235
71005430,016,02,06,02,0-3,01,091330,3110,196
71003330,020,01,55,02,00,752,50,876350,2500,158
71003430,020,02,06,02,01,003,01,161350,3310,209
71003632,025,02,56,52,01,253,01,520400,4330,274
71003735,020,02,06,02,01,003,01,261400,3590,227
71003940,025,02,57,02,51,253,51,825450,5200,329
71004148,530,02,510,02,51,252,52,450570,6980,441
71004250,025,03,010,03,01,509,02,784550,7930,501
71004350,030,04,010,04,02,005,03,533571,0070,636
71004560,028,03,512,03,51,7511,03,875641,1040,698
71004665,040,05,012,05,02,506,05,687761,6211,024
71004775,030,04,014,04,02,0013,05,302791,5110,954
71004875,040,06,015,06,03,007,57,650852,1801,377
71004990,035,04,516,04,52,2515,07,093932,0211,277
Примечание — Значения радиуса r3, не приведенные в таблице, должны соответствовать требованиям ГОСТ 8617 и ГОСТ 19657.

3.2 Теоретическая масса 1 м профиля из алюминиевых сплавов вычислена по номинальным размерам при плотности 2,85 г/см3, что соответствует плотности алюминиевого сплава марки В95.

Теоретическая масса 1 м профиля из магниевых сплавов вычислена по номинальным размерам при плотности 1,80 г/см3, что соответствует плотности магниевого сплава марки МА14.

3.3 Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминия и алюминиевых сплавов приведены в таблице А.1.

Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из магниевых сплавов приведены в таблице Б.1.

3.4 Соответствие номеров профилей ранее действовавшим обозначениям приведено в таблице В.1.

Приложение А (справочное)

ПЕРЕВОДНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ ВЫЧИСЛЕНИЯ ПРИБЛИЖЕННОЙ ТЕОРЕТИЧЕСКОЙ МАССЫ 1 м ПРОФИЛЯ ИЗ АЛЮМИНИЯ И АЛЮМИНИЕВЫХ СПЛАВОВ

Таблица А.1

Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминиевых сплавов

Марка сплава Переводной коэффициент Марка сплава Переводной коэффициент
Для алюминия всех марок 0,950 1161 0,972
АМц 0,958 1163 0,975
АМцС 0,958 1915 0,972
АМг2 0,940 1920 0,954
АМг3 0,937 1925 0,972
АМг5 0,930 1935 0,977
АМг6 0,926 1985ч 0,948
1561 0,930 1973 1,000
Д1 0,982 1980 0,968
Д16 0,976 ВД1 0,982
Д16ч 0,976 АВД1-1 0,982
Д19ч 0,968 АКМ 0,970
Д20 0,996 М40 0,965
АВ 0,947 АК4 0,970
ВАД1 0,968 АК6 0,962
К48-2 0,972 АД31Е 0,950
К48-2пч 0,972 АК4-1 0,982
АД31 0,950 АК4-1ч 0,982
АД33 0,951 ВД17 0,965
АД35 0,954 1420 0,867

Приложение Б (справочное)

ПЕРЕВОДНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ ВЫЧИСЛЕНИЯ ПРИБЛИЖЕННОЙ ТЕОРЕТИЧЕСКОЙ МАССЫ 1 м ПРОФИЛЯ ИЗ МАГНИЕВЫХ СПЛАВОВ

Таблица Б.1

Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из магниевых сплавов

Марка сплава Переводной коэффициент
Для магния всех марок 1,000
МА1 0,978
МА2 0,989
МА2-1 0,990
МА2-1пч 0,990
МА8 0,989
МА12 0,989

Приложение В (справочное)

СООТВЕТСТВИЕ НОМЕРОВ ПРОФИЛЕЙ РАНЕЕ ДЕЙСТВОВАВШИМ ОБОЗНАЧЕНИЯМ

Таблица В.1

Номер профиля Обозначение профиля по каталогу 1966 г. Обозначение профиля по чертежам завода-изготовителя
710002 П 6500-4 ПР102-1
710003 П 6500-6 ПК 11-6, ПП 26-10
710004 П 6500-8 ПВ 1798, ПП 26-9, С 506, ПК 111-5
710005 П 6500-10 ПП 26-8, ПК 111-4
710006 П 6500-12 ПР 102-30, ПП 26-2, ПС 13-4
710007 П 6500-14 НП 1231-1, С 470
710010 П 6500-20 ПР 102-2
710011 П 6500-22 ПР 102-35
710012 П 6500-24 ПР 102-3, НП-223-1
710013 П 6500-26 ПС 13-8, С 1385
710017 П 6500-30 ПР 102-31
710020 П 6500-36 ПР 102-4
710022 П 6500-38 ПР 102-5
710023 П 6500-40 ПР 102-6
710025 П 6500-42 ПР 102-7, ПР 102-7А
710027 П 6500-44 ПР 102-32
710031 - ПК 17600
710033 П 6500-54 ПР 102-8, ПР 102-8А
710034 П 6500-56 ПР 102-9
710036 П 6500-60 ПП 26-6, ПР 102-34, ПР 102-34А, ПС 13-7
710037 П 6500-62 ПР 102-10, ПР 102-10А
710039 П 6500-66 ПР 102-11
710041 П 6500-68 ПР 102-19
710042 П 6500-70 ПР 102-20
710043 П 6500-72 ПР 102-12
710045 П 6500-74 ПР 102-21
710046 П 6500-76 ПК 0621, ПР 102-13
710047 П 6500-78 ПР 102-22
710048 П 6500-80 ПР 102-14
710049 П 6500-82 ПР 102-23
710053 - С 1914, ПК 18351
УДК 669.71-42:006.354МКС 77.150.10
77.150.20
Ключевые слова: профили прессованные бульбообразные уголкового сечения, сортамент, алюминиевые сплавы, магниевые сплавы, теоретическая масса
