Введен в действие Постановлением
Государственного комитета
Российской Федерации
по стандартизации, метрологии
и сертификации

от 22 апреля 1998 г. № 136

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПРОФИЛИ ПРЕССОВАННЫЕ БУЛЬБООБРАЗНЫЕ УГОЛКОВОГО СЕЧЕНИЯ ИЗ АЛЮМИНИЯ, АЛЮМИНИЕВЫХ И МАГНИЕВЫХ СПЛАВОВ

СОРТАМЕНТ

Extruded bulb-shaped angle-section shapes of aluminium, aluminium and magnesium alloys. Dimensions

ГОСТ 13617-97

Группа В52

ОКП 18 1140

МКС 77.140.90

Дата введения

1 января 1999 года

ПРЕДИСЛОВИЕ

1. Разработан Межгосударственным техническим комитетом МТК 297 «Материалы и полуфабрикаты из легких и специальных сплавов», ОАО «Всероссийский институт легких сплавов» (ОАО ВИЛС).

Внесен Госстандартом России.

2. Принят Межгосударственным советом по стандартизации, метрологии и сертификации (Протокол № 12-97 от 21 ноября 1997 г.).

За принятие проголосовали:

Наименование государства	Наименование национального органа по стандартизации
Азербайджанская Республика	Азгосстандарт
Республика Армения	Армгосстандарт
Республика Белоруссия	Госстандарт Белоруссии
Республика Казахстан	Госстандарт Республики Казахстан
Киргизская Республика	Киргизстандарт
Российская Федерация	Госстандарт России
Республика Таджикистан	Таджикгосстандарт
Туркменистан	Главная государственная инспекция Туркменистана
Республика Узбекистан	Узгосстандарт
Украина	Госстандарт Украины

3. Постановлением Государственного комитета Российской Федерации по стандартизации, метрологии и сертификации от 22 апреля 1998 г. № 136 межгосударственный стандарт ГОСТ 13617-97 введен в действие непосредственно в качестве государственного стандарта Российской Федерации с 1 января 1999 г.

4. Взамен ГОСТ 13617-82.

1. ОБЛАСТЬ ПРИМЕНЕНИЯ

Настоящий стандарт устанавливает сортамент прессованных бульбообразных профилей уголкового сечения из алюминия, алюминиевых и магниевых сплавов, изготовляемых методом горячего прессования.

2. НОРМАТИВНЫЕ ССЫЛКИ

В настоящем стандарте использованы ссылки на следующие стандарты:

ГОСТ 8617-81 Профили прессованные из алюминия и алюминиевых сплавов. Технические условия

ГОСТ 19657-84 Профили прессованные из магниевых сплавов. Технические условия.

3. ОСНОВНЫЕ ПАРАМЕТРЫ

3.1. Номера профилей и размеры должны соответствовать приведенным на рисунке 1 и в таблице 1.

3. Основные параметры

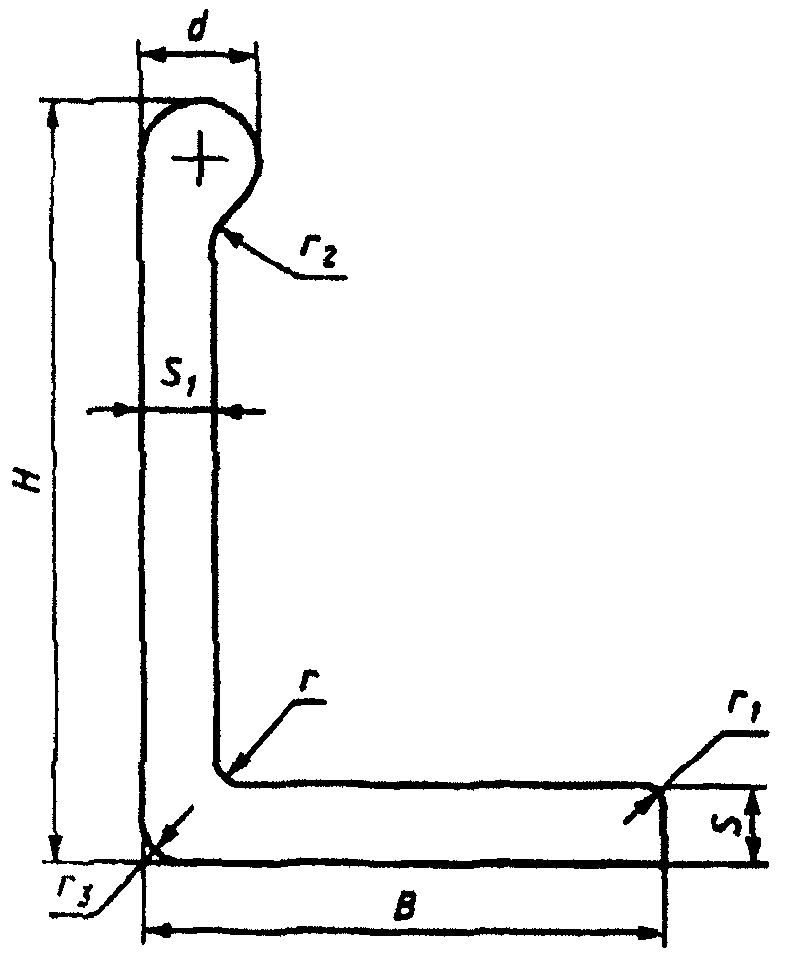

Рисунок 1

Таблица 1

Норма профилей, размеры и теоретическая масса

Номер профиля	Размеры, мм							Площадь сечения, см2	Диаметр описанной окружности, мм	Теоретическая масса 1 м сплава, кг
	H	B	S	d	r	r 1	r 2			Теоретическая масса 1 м сплава, кг
	H	B	S	d	r	r 1	r 2			алюминиевого	магниевого
710002	13,0	12,0	1,0	3,0	1,5	0,5	1,5	0,292	18	0,083	0,053
710003	15,0	18,0	1,0	3,0	1,5	1,0	1,0	0,371	24	0,106	0,067
710004	15,0	18,0	1,5	4,0	2,0	1,5	1,5	0,544	24	0,155	0,098
710005	15,0	30,0	1,5	5,0	2,0	0,7	2,5	0,806	34	0,230	0,145
710006	16,0	15,0	1,0	3,0	1,5	0,5	1,5	0,352	20	0,100	0,063
710007	17,5	17,0	1,6	4,0	1,8	0,5	1,8	0,597	24	0,170	0,107
710053	18,0	22,0	1,0	3,2	2,0	-	1,5	0,442	29	0,126	0,080
710010	20,0	13,0	1,0	3,0	1,5	0,5	1,5	0,372	22	0,106	0,067
710011	20,0	15,0	1,2	4,0	2,0	0,6	2,0	0,505	24	0,144	0,091
710012	20,0	15,0	1,5	5,0	2,0	0,75	2,5	0,651	24	0,186	0,117
710013	20,0	15,0	2,0	5,0	2,0	0,75	2,5	0,812	24	0,231	0,146
710017	20,0	20,0	1,5	3,5	1,5	0,75	1,75	0,634	28	0,181	0,114
710020	23,0	13,0	1,2	4,0	2,0	0,6	2,0	0,517	26	0,147	0,093
710022	25,0	18,0	1,5	5,0	2,0	0,75	2,5	0,771	29	0,220	0,139
710023	25,0	18,0	1,8	5,0	2,0	0,9	2,5	0,876	29	0,250	0,158
710025	25,0	20,0	2,0	6,0	2,0	1,0	3,0	1,061	30	0,302	0,191
710027	25,0	25,0	2,5	6,5	2,5	1,25	3,0	1,348	33	0,384	0,243
710031	29,0	28,0	2,0	6,0	3,0	-	3,0	1,303	39	0,371	0,235
710054	30,0	16,0	2,0	6,0	2,0	-	3,0	1,091	33	0,311	0,196
710033	30,0	20,0	1,5	5,0	2,0	0,75	2,5	0,876	35	0,250	0,158
710034	30,0	20,0	2,0	6,0	2,0	1,0	3,0	1,161	35	0,331	0,209
710036	32,0	25,0	2,5	6,5	2,0	1,25	3,0	1,520	40	0,433	0,274
710037	35,0	20,0	2,0	6,0	2,0	1,0	3,0	1,261	40	0,359	0,227
710039	40,0	25,0	2,5	7,0	2,5	1,25	3,5	1,825	45	0,520	0,329
710041	48,5	30,0	2,5	10,0	2,5	1,25	2,5	2,450	57	0,698	0,441
710042	50,0	25,0	3,0	10,0	3,0	1,5	9,0	2,784	55	0,793	0,501
710043	50,0	30,0	4,0	10,0	4,0	2,0	5,0	3,533	57	1,007	0,636
710045	60,0	28,0	3,5	12,0	3,5	1,75	11,0	3,875	64	1,104	0,698
710046	65,0	40,0	5,0	12,0	5,0	2,5	6,0	5,687	76	1,621	1,024
710047	75,0	30,0	4,0	14,0	4,0	2,0	13,0	5,302	79	1,511	0,954
710048	75,0	40,0	6,0	15,0	6,0	3,0	7,5	7,650	85	2,180	1,377
710049	90,0	35,0	4,5	16,0	4,5	2,25	15,0	7,093	93	2,021	1,277
Примечание. Значения радиуса r , не приведенные в таблице, должны 3 соответствовать ГОСТ 8617 и ГОСТ 19657.

3.2. Теоретическая масса 1 м профиля из алюминиевых сплавов вычислена по номинальным размерам при плотности 2,85 г/см3, что соответствует плотности алюминиевого сплава марки В95.

Теоретическая масса 1 м профиля из магниевых сплавов вычислена по номинальным размерам при плотности 1,80 г/см3, что соответствует плотности магниевого сплава марки МА14.

3.3. Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из алюминия и алюминиевых сплавов приведены в таблице А.1 Приложения А.

Переводные коэффициенты для вычисления приближенной теоретической массы 1 м профиля из магниевых сплавов приведены в таблице Б.1 Приложения Б.

3.4. Соответствие номеров профилей ранее действующим обозначениям приведено в таблице В.1 Приложения В.

Приложение А
(справочное)

ПЕРЕВОДНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ ВЫЧИСЛЕНИЯ
ПРИБЛИЖЕННОЙ ТЕОРЕТИЧЕСКОЙ МАССЫ 1 м ПРОФИЛЯ
ИЗ АЛЮМИНИЯ И АЛЮМИНИЕВЫХ СПЛАВОВ

Переводной коэффициент для профиля из алюминия всех марок — 0,950.

Таблица А.1

Переводные коэффициенты для вычисления
приближенной теоретической массы 1 м профиля
из алюминиевых сплавов

Марка сплава	Переводной коэффициент
АМц	0,958
АМцС	0,958
АМг2	0,940
АМг3	0,937
АМг5	0,930
АМг6	0,926
1561	0,930
Д1	0,982
Д16	0,976
Д16ч	0,976
Д19ч	0,968
Д20	0,996
АВ	0,947
ВАД1	0,968
К48-2	0,972
К48-2пч	0,972
АД31	0,950
АД33	0,951
АД35	0,954
1161	0,972
1163	0,975
1915	0,972
1920	0,954
1925	0,972
1935	0,977
1985ч	0,948
1973	1,000
1980	0,968
ВД1	0,982
АВД1-1	0,982
АКМ	0,970
М40	0,965
АК4	0,970
АК6	0,962
АД31Е	0,950
АК4-1	0,982
АК4-1ч	0,982
ВД17	0,965
1420	0,867

Приложение Б
(справочное)

ПЕРЕВОДНЫЕ КОЭФФИЦИЕНТЫ ДЛЯ ВЫЧИСЛЕНИЯ ПРИБЛИЖЕННОЙ
ТЕОРЕТИЧЕСКОЙ МАССЫ 1 м ПРОФИЛЯ ИЗ МАГНИЕВЫХ СПЛАВОВ

Таблица Б.1

Марка сплава	Переводной коэффициент
МА1 МА2 МА2-1 МА2-1пч МА8 МА12	0,978 0,989 0,990 0,990 0,989 0,989

Приложение В
(справочное)

СООТВЕТСТВИЕ НОМЕРОВ ПРОФИЛЕЙ РАНЕЕ ДЕЙСТВУЮЩИМ ОБОЗНАЧЕНИЯМ

Таблица В.1

Номер профиля	Обозначение профиля по каталогу 1966 г.	Обозначение профиля по чертежам завода-изготовителя
710002	П 6500-4	ПР 102-1
710003	П 6500-6	ПК 111-6, ПП 26-10
710004	П 6500-8	ПВ 1798, ПП 26-9, С 506, ПК 111-5
710005	П 6500-10	ПП 26-8, ПК 111-4
710006	П 6500-12	ПР 102-30, ПП 26-2, ПС 13-4
710007	П 6500-14	НП 1231-1, С 470
710010	П 6500-20	ПР 102-2
710011	П 6500-22	ПР 102-35
710012	П 6500-24	ПР 102-3, НП-223-1
710013	П 6500-26	ПС 13-8, С 1385
710017	П 6500-30	ПР 102-31
710020	П 6500-36	ПР 102-4
710022	П 6500-38	ПР 102-5
710023	П 6500-40	ПР 102-6
710025	П 6500-42	ПР 102-7, ПР 102-7А
710027	П 6500-44	ПР 102-32
710031	-	ПК 17600
710033	П 6500-54	ПР 102-8, ПР 102-8А
710034	П 6500-56	ПР 102-9
710036	П 6500-60	ПП 26-6, ПР 102-34, ПР 102-34А, ПС 13-7
710037	П 6500-62	ПР 102-10, ПР 102-10А
710039	П 6500-66	ПР 102-11
710041	П 6500-68	ПР 102-19
710042	П 6500-70	ПР 102-20
710043	П 6500-72	ПР 102-12
710045	П 6500-74	ПР 102-21
710046	П 6500-76	ПК 0621, ПР 102-13
710047	П 6500-78	ПР 102-22
710048	П 6500-80	ПР 102-14
710049	П 6500-82	ПР 102-23
710053	-	С 1914, ПК 18351
