МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ПЛИТЫ ПЕРЕКРЫТИЙ ЖЕЛЕЗОБЕТОННЫЕ СПЛОШНЫЕ ДЛЯ КРУПНОПАНЕЛЬНЫХ ЗДАНИЙ

ОБЩИЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ

Reinforced concrete solid slabs for floors in large-panel buildings. General specifications

ГОСТ 12767-2016

МКС 91.080.40

Дата введения 1 июня 2017 года

Предисловие

Цели, основные принципы и общие правила проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила и рекомендации по межгосударственной стандартизации. Правила разработки, принятия, обновления и отмены»

Сведения о стандарте

1 РАЗРАБОТАН Акционерным обществом «ЦНИИЭП жилища — институт комплексного проектирования жилых и общественных зданий» (АО «ЦНИИЭП жилища»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПРИНЯТ Межгосударственным советом по стандартизации, метрологии и сертификации (протокол от 25 октября 2016 г. № 92-П)

За принятие проголосовали:

4 Приказом Федерального агентства по техническому регулированию и метрологии от 18 ноября 2016 г. № 1710-ст межгосударственный стандарт ГОСТ 12767-2016 введен в действие качестве национального стандарта Российской Федерации с 1 июня 2017 г.

5 ВЗАМЕН ГОСТ 12767-94

6 ПЕРЕИЗДАНИЕ. Ноябрь 2019 г.

Информация о введении в действие (прекращении действия) настоящего стандарта и изменений к нему на территории указанных выше государств публикуется в указателях национальных стандартов, издаваемых в этих государствах, а также в сети Интернет на сайтах соответствующих национальных органов по стандартизации.

В случае пересмотра, изменения или отмены настоящего стандарта соответствующая информация будет опубликована на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации в каталоге «Межгосударственные стандарты»

1 Область применения

(раздел 1 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

Стандарт распространяется на железобетонные сплошные плиты перекрытий (далее — плиты) из тяжелого бетона, конструкционного легкого бетона плотной структуры и плотного силикатного бетона для крупнопанельных зданий и устанавливает требования к их изготовлению.

Настоящий стандарт не распространяется на железобетонные плиты с выступающими частями для образования балконов.

2 Нормативные ссылки

(раздел 2 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

В настоящем стандарте использованы нормативные ссылки на следующие межгосударственные стандарты:

ГОСТ 535 Прокат сортовой и фасонный из стали углеродистой обыкновенного качества. Общие технические условия

ГОСТ 7473 Смеси бетонные. Технические условия

ГОСТ 8829 Изделия строительные железобетонные и бетонные заводского изготовления. Методы испытаний нагружением. Правила оценки прочности, жесткости и трещиностойкости

ГОСТ 10060 Бетоны. Методы определения морозостойкости

ГОСТ 10180 Бетоны. Методы определения прочности по контрольным образцам

ГОСТ 10181 Смеси бетонные. Методы испытаний

ГОСТ 12730.0 Бетоны. Общие требования к методам определения плотности, влажности, водопоглощения, пористости и водонепроницаемости

ГОСТ 12730.1 Бетоны. Методы определения плотности

ГОСТ 12730.5 Бетоны. Методы определения водонепроницаемости

ГОСТ 13015-2012 Изделия бетонные и железобетонные для строительства. Общие технические требования. Правила приемки, маркировки, транспортирования и хранения

ГОСТ 14098 Соединения сварные арматуры и закладных изделий железобетонных конструкций. Типы, конструкции и размеры

ГОСТ 17623 Бетоны. Радиоизотопный метод определения средней плотности

ГОСТ 17624 Бетоны. Ультразвуковой метод определения прочности

ГОСТ 17625 Конструкции и изделия железобетонные. Радиационный метод определения толщины защитного слоя бетона, размеров и расположения арматуры

ГОСТ 18105 Бетоны. Правила контроля и оценки прочности

ГОСТ 21780 Система обеспечения точности геометрических параметров в строительстве. Расчет точности

ГОСТ 22362 Конструкции железобетонные. Методы измерения силы натяжения арматуры

ГОСТ 22690 Бетоны. Определение прочности механическими методами неразрушающего контроля

ГОСТ 22904 Конструкции железобетонные. Магнитный метод определения толщины защитного слоя бетона и расположения арматуры

ГОСТ 23009 Конструкции и изделия бетонные и железобетонные сборные. Условные обозначения (марки)

ГОСТ 23279 Сетки арматурные сварные для железобетонных конструкций и изделий. Общие технические условия

ГОСТ 23858 Соединения сварные стыковые арматуры железобетонных конструкций. Ультразвуковые методы контроля качества. Правила приемки

ГОСТ 24297 Верификация закупленной продукции. Организация проведения и методы контроля

ГОСТ 25214 Бетон силикатный плотный. Технические условия

ГОСТ 25697 Плиты балконов и лоджий железобетонные. Общие технические условия

ГОСТ 25820 Бетоны легкие. Технические условия

ГОСТ 26134 Бетоны. Ультразвуковой метод определения морозостойкости

ГОСТ 26633 Бетоны тяжелые и мелкозернистые. Технические условия

ГОСТ 27751 Надежность строительных конструкций и оснований. Основные положения

ГОСТ 30247.0 (ИСО 834-75) Конструкции строительные. Методы испытаний на огнестойкость. Общие требования

ГОСТ 30247.1 Конструкции строительные. Методы испытаний на огнестойкость. Несущие и ограждающие конструкции

ГОСТ 31384 Защита бетонных и железобетонных конструкций от коррозии. Общие технические требования

Примечание - При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов и классификаторов на официальном интернет-сайте Межгосударственного совета по стандартизации, метрологии и сертификации (www.easc.by) или по указателям национальных стандартов, издаваемым в государствах, указанных в предисловии, или на официальных сайтах соответствующих национальных органов по стандартизации. Если на документ дана недатированная ссылка, то следует использовать документ, действующий на текущий момент, с учетом всех внесенных в него изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то следует использовать указанную версию этого документа. Если после принятия настоящего стандарта в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение применяется без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.

3 Термины и определения

(раздел 3 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

В настоящем стандарте применен следующий термин с соответствующим определением:

3.1 плита перекрытия сплошная: Железобетонное плоское изделие, перекрывающее расстояние между двумя или более опорами (однопролетная и многопролетная плита) и предназначенное для восприятия вертикальных эксплуатационных нагрузок и передачи их на несущие элементы (опоры), выполненное без внутренних пустот.

4 Типы, условные обозначения, основные параметры и размеры

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

4.1 Плиты классифицируют по следующим признакам, характеризующим их типы:

• по толщине плиты;
• по схеме опирания плиты на несущие конструкции здания.

4.2 Плиты подразделяют на типы, указанные в таблице 1.

Таблица 1

4.3 Форма плит и координационные размеры — длина и ширина должны соответствовать установленным рабочими чертежами на эти плиты.

4.4 Конструктивную длину и ширину плиты принимают равными соответствующему координационному размеру плиты, уменьшенному на величину зазора между смежными плитами.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

При разработке рабочих чертежей плит массового применения зазор между смежными плитами следует принимать равным 20 мм (см. рисунок 1 а).

В случае необходимости перекрытия плитой пространства, превышающего расстояние между соседними координационными осями здания, конструктивную длину плит (например, плит, опираемых на стены лестничной клетки крупнопанельных зданий с поперечными несущими стенами) принимают равной расстоянию между осями, увеличенному на необходимую величину a, определяемую в соответствии с принятым конструктивным решением (см. рисунки 1 б, 1 в) и уменьшенному на половину величины зазора между смежными плитами.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

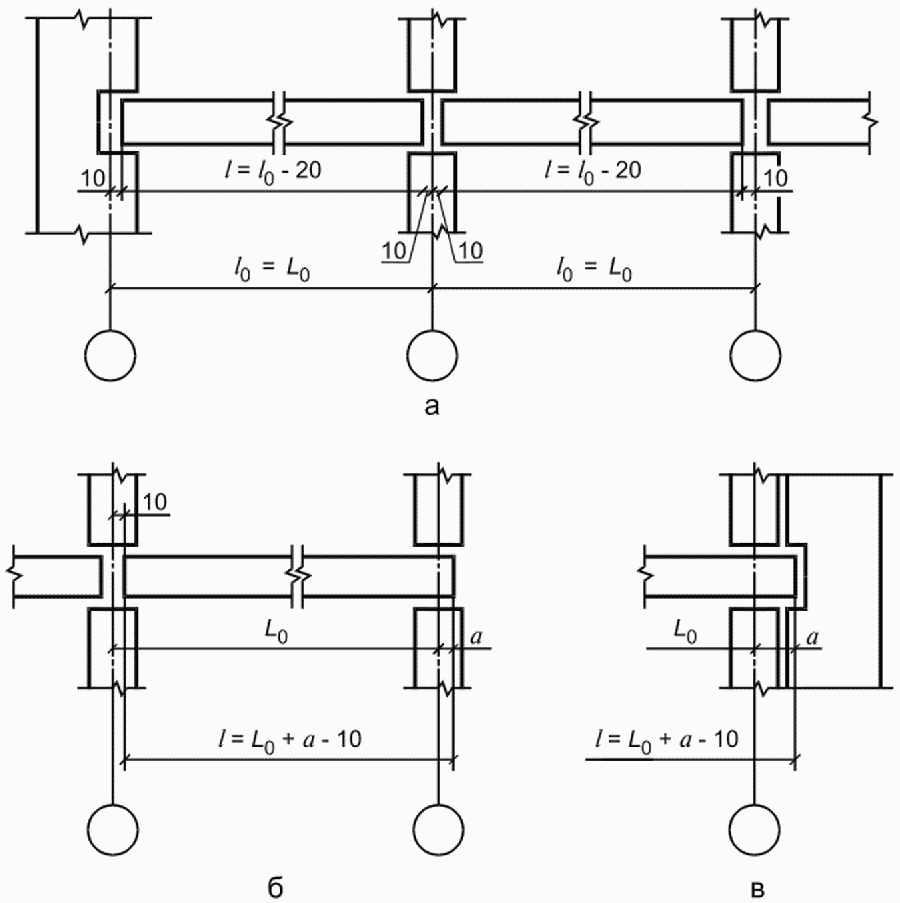

l0 — координационная длина плиты; l — конструктивная длина плиты; L0 — расстояние между поперечными координационными осями здания; a — привязка боковой грани плиты к координационной оси

Рисунок 1

4.5 Координационную длину и ширину плит при разработке новых проектов жилых крупнопанельных зданий рекомендуется принимать в соответствии с таблицей 2 с учетом максимальной грузоподъемности монтажных кранов.

Таблица 2

Допускается по согласованию изготовителя с потребителем изготовлять плиты, отличающиеся по типам и размерам от приведенных в настоящем стандарте. При этом данные плиты должны соответствовать требованиям настоящего стандарта.

(абзац введен Изменением № 1, введенным в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

4.6 Рабочие чертежи плит массового применения рекомендуется разрабатывать на следующие расчетные нагрузки (без учета собственного веса плиты): 2,0; 3,0; 4,5; 6,0 кПа.

4.7 Плиты длиной более 4789 мм, предназначенные для опирания по двум сторонам и изготовляемые в горизонтальном положении, рекомендуется изготовлять предварительно напряженными.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

4.8 Выбор типов плит производят в соответствии с приведенной в таблице А.1 приложения А областью их применения в зависимости от требуемых значений индекса изоляции воздушного шума и приведенного уровня ударного шума под плитой, принимаемых по действующим нормативным документам и технической документации <*>, и с учетом максимального шага поперечных несущих стен и применяемой конструкции пола.

<*> В Российской Федерации действует СП 51.13330.2011 «СНиП 23-03-2003 Защита от шума».

4.9 Боковые грани плит всех типов могут иметь технологические скосы.

Боковые грани по сторонам плит типов ПД и ПТ, предназначенным для стыкования в пролете (без опирания на несущие конструкции здания), следует выполнять с замкнутыми или незамкнутыми углублениями, форма которых должна обеспечивать совместную работу сопрягаемых плит на сдвиг в вертикальном и горизонтальном направлениях после замоноличивания швов между плитами.

С нижней стороны этих граней плит должны быть фаски размером 10 мм под углом 45°.

Четвертый, пятый абзацы исключены с 01.02.2023. - Изменение № 1, введенное в действие Приказом Росстандарта от 20.12.2022 № 1540-ст.

4.9а Плиты могут иметь углубления для образования шпонок также по сторонам, опираемым на несущие конструкции зданий.

Плиты, предназначенные для использования в районах с расчетной сейсмичностью 7 — 9 баллов, могут изготовляться с углублениями для замоноличивания металлических связей и образования шпонок.

(п. 4.9а введен Изменением № 1, введенным в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

4.10 Плиты должны иметь:

• стальные закладные детали, выпуски арматуры и другие конструктивные элементы, предназначенные для соединения со смежными конструкциями здания;
• каналы для скрытой электропроводки, гнезда для распаячных коробок и розеток, пластмассовые коробки с анкерами для крепления светильников;
• отверстия и проемы для пропуска инженерных коммуникаций.

4.11 Для подъема и монтажа плит применяют монтажные петли или специальные захватные устройства, конструкцию которых устанавливает изготовитель по согласованию с потребителем и проектной организацией — автором проекта здания (сооружения). Допустимые места захвата плит при подъеме должны быть указаны в рабочих чертежах и сопроводительной документации.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

Расположение и размеры отверстий в плитах, предусмотренных для беспетлевого монтажа, устанавливают в чертежах плит с учетом документации захватного устройства.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

Плиты, изготовляемые в вертикальных формах (кассетах), должны иметь петли, предназначенные для извлечения плит из формы.

4.12 Условное обозначение (марки) плит принимают в соответствии с требованиями ГОСТ 23009. При установлении обозначений необходимо учитывать следующие положения.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

Марка плиты состоит из буквенно-цифровых групп, разделенных дефисами.

В первой группе указывают обозначение типа плиты, длину и ширину плиты в дециметрах, значения которых округляют до целого числа.

Во второй группе указывают:

• расчетную нагрузку на плиту, кПа (кгс/м2), или порядковый номер плиты по несущей способности;
• класс стали арматуры;

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

• вид бетона (Л — легкий бетон, С — плотный силикатный бетон; тяжелый бетон не обозначают).

В третьей группе, при необходимости, указывают дополнительные характеристики, отражающие особые условия применения плит (например, их стойкость к воздействию агрессивных газообразных сред, сейсмическим воздействиям), а также обозначения конструктивных особенностей плит (например, наличие дополнительных закладных изделий).

Пример условного обозначения (марки) плиты типа 2П длиной 3580 мм, шириной 5980 мм, рассчитанной под расчетную нагрузку 3,0 кПа, изготовленной из легкого бетона с напрягаемой арматурой класса А800:

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

2П36.60-3А800Л (в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

То же, изготовленной из тяжелого бетона и предназначенной для применения в зданиях с расчетной сейсмичностью 7 баллов:

2П36.60-3А800-С7 (в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

Примечание - Допускается принимать обозначения марок плит в соответствии с рабочими чертежами типовых конструкций до их пересмотра.

5 Технические требования

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

5.1 Плиты изготовляют в соответствии с требованиями настоящего стандарта и утвержденной предприятием-изготовителем технологической документацией, содержащей требования к изготовлению плит на всех стадиях производственного процесса, по проектной документации, утвержденной в установленном порядке.

Плиты, предназначенные для применения в качестве плит лоджий зданий, должны удовлетворять дополнительным требованиям ГОСТ 25697.

Абзац исключен с 01.02.2023. - Изменение № 1, введенное в действие Приказом Росстандарта от 20.12.2022 № 1540-ст.

5.2 Несущая способность конкретной плиты зависит от класса арматуры, вида и класса бетона и определяется при разработке проекта здания (сооружения) по действующим в период применения нормативным документам.

(п. 5.2 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

5.3 Плиты применяют с учетом их предела огнестойкости, указанного в рабочих чертежах плит, на основании испытаний в соответствии с ГОСТ 30247.0 и ГОСТ 30247.1.

5.4 Плиты должны удовлетворять установленным при проектировании требованиям по прочности, жесткости, трещиностойкости в соответствии с ГОСТ 27751 и при испытании их нагружением в случаях, предусмотренных рабочими чертежами, выдерживать контрольные нагрузки.

(п. 5.4 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

5.4.1 Прочность, жесткость и трещиностойкость плит оценивают путем испытания нагружением перед началом их массового изготовления, при внесении в них конструктивных изменений или изменений технологии их изготовления, а также в процессе серийного производства плит в случаях, если это предусмотрено рабочими чертежами конкретных плит, — периодически в сроки, установленные этими чертежами.

5.4.2 Прочность, жесткость и трещиностойкость плит обеспечиваются соблюдением комплекса нормируемых и в соответствии с требованиями ГОСТ 13015 и указаниями разделов 6 и 7, характеризующих геометрические размеры плит, прочность и плотность бетона, вид и физико-механические свойства арматурной стали, размеры арматурных изделий и прочность их сварных соединений, расположение арматуры и арматурных изделий, толщину защитного слоя бетона, которые проверяют в соответствии с требованиями настоящего стандарта в процессе входного, операционного и приемочного контроля (раздел 6).

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

5.5 Плиты следует изготовлять из тяжелого бетона средней плотности от 2200 до 2500 кг/м3 включительно, конструкционного легкого бетона плотной структуры средней плотности не менее 1500 кг/м3 или плотного силикатного бетона средней плотности (в высушенном до постоянной массы состоянии) не менее 1800 кг/м3 классов по прочности на сжатие, установленных проектной документацией.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

5.6 Бетонные смеси для изготовления плит должны соответствовать требованиям ГОСТ 7473.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

5.7 Фактическая прочность бетона должна на этапах изготовления и монтажа соответствовать требуемой, назначаемой по ГОСТ 18105 в зависимости от нормируемой прочности (класса по прочности на сжатие, передаточной и отпускной прочности).

(п. 5.7 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

5.8 Нормируемая передаточная прочность бетона предварительно напряженных плит в зависимости от класса бетона по прочности на сжатие, вида и класса напрягаемой арматуры должна соответствовать указанной в проектной документации и приниматься не менее 15 МПа и не менее 50% принятого класса бетона по прочности на сжатие.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

5.9 Требования к отпускной прочности бетона

5.9.1 Значение нормируемой отпускной прочности бетона на сжатие предварительно напряженных плит из тяжелого или легкого бетона принимают равным значению нормируемой передаточной прочности, а плит с ненапрягаемой арматурой — 70% прочности бетона, соответствующей его классу по прочности на сжатие.

5.9.2 При поставке плит в холодный период года, а также для обеспечения сохранности их при перевозке железнодорожным транспортом (по согласованию с потребителем плит) нормируемая отпускная прочность бетона плит может быть повышена до 85% прочности бетона, соответствующей его классу по прочности на сжатие.

5.9.3 Нормируемая отпускная прочность бетона плит из плотного силикатного бетона должна быть равна 100% прочности бетона на сжатие, соответствующей его классу.

5.9.4 Поставки плит с отпускной прочностью бетона ниже прочности, соответствующей его классу по прочности на сжатие, следует производить, если изготовитель гарантирует достижение бетоном плит требуемой проектной прочности, определяемой по результатам испытания контрольных образцов, изготовленных из бетонной смеси рабочего состава, хранившихся в условиях согласно ГОСТ 18105 и испытанных в возрасте 28 сут.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

5.10 Морозостойкость и водонепроницаемость бетона плит должны соответствовать его маркам по морозостойкости и водонепроницаемости, установленным проектной документацией конкретного здания и указанным при заказе плит.

5.11 Исключен с 01.02.2023. - Изменение № 1, введенное в действие Приказом Росстандарта от 20.12.2022 № 1540-ст.

5.12 Бетон, а также материалы, применяемые для его приготовления, должны удовлетворять требованиям:

• тяжелый бетон - ГОСТ 26633;
• легкий бетон - ГОСТ 25820;
• плотный силикатный бетон - ГОСТ 25214.

5.13 Требования к арматуре, арматурным и закладным изделиям

5.13.1 Вид и класс арматурной стали, применяемой для армирования плит, должны соответствовать действующим нормативным документам, подтвержденным паспортами (сопровождающей документацией) на каждую партию стали.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

5.13.2 Форма и размеры арматурных и закладных изделий и их положение в плитах должны соответствовать указанным в рабочих чертежах или стандартах на эти плиты и требованиям ГОСТ 23279 <*>.

Соединения сварные арматуры и закладных изделий должны соответствовать требованиям ГОСТ 14098.

(п. 5.13.2 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

<*> В Российской Федерации также действует ГОСТ Р 57997-2017 «Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия».

(сноска введена Изменением № 1, введенным в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

5.13.3 Для армирования плит следует применять арматурную сталь следующих видов и классов:

• в качестве напрягаемой арматуры:
• периодического профиля классов А600, А800, А1000, Вр1200 — Вр1500;
• канатную классов К1400, К1500, К1600, К1700;
• в качестве ненапрягаемой арматуры:
• гладкую класса А240;
• периодического профиля классов А400, А500, А600, В500 и Вр500.

(п. 5.13.3 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

<*> Сноска исключена с 01.02.2023. - Изменение № 1, введенное в действие Приказом Росстандарта от 20.12.2022 № 1540-ст.

Применяемые в качестве напрягаемой арматуры плит, изготовляемых методом непрерывного безопалубочного формования на длинных стендах или методом непрерывного армирования с натяжением арматуры на упоры, арматурные канаты класса К1400 должны удовлетворять требованиям ГОСТ 13840.

Напрягаемая арматура плит из упрочненной вытяжкой с контролем удлинения и напряжения или только удлинения арматурной стали классов А400 по ГОСТ 5781 и Ат400с, Ат500с по ГОСТ 10884 должна отвечать требованиям технологической документации.

5.13.4 Марки арматурной стали, а также марки проката из углеродистой стали обыкновенного качества или низколегированной стали, применяемые для изготовления закладных изделий, должны соответствовать установленным проектной документацией конкретного здания или указанным при заказе плит.

5.13.5 Монтажные петли следует изготовлять из гладкой арматурной стали класса А240 марок Ст3пс и Ст3сп (с категориями нормируемых показателей не ниже 2 по ГОСТ 535) по действующим нормативным документам.

Арматурную сталь марки Ст3пс для монтажных петель плит, подъем и монтаж которых возможен при температуре воздуха ниже минус 40 °C, применять не допускается.

(п. 5.13.5 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

5.13.6 Арматурные и закладные изделия, выпуски арматуры и соединительные элементы должны иметь антикоррозионные покрытия, вид и технические характеристики которых должны соответствовать установленным в рабочих чертежах согласно ГОСТ 31384 и указанным в заказе на изготовление плит.

(п. 5.13.6 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

5.14 Значения напряжений в напрягаемой арматуре и их фактические отклонения, контролируемые по окончании натяжения ее на упоры, должны соответствовать указанным в рабочих чертежах плит.

5.15 Температура нагрева напрягаемой стержневой арматуры при электротермическом способе ее натяжения не должна превышать 450 °C.

5.16 Передачу усилий обжатия на бетон (отпуск натяжения напрягаемой арматуры) следует производить после достижения бетоном плит требуемой передаточной прочности, назначаемой в зависимости от нормируемой передаточной прочности (см. 5.8).

5.17 Действительные отклонения геометрических параметров плит не должны превышать предельных, указанных в таблице 3.

Таблица 3

Размеры в миллиметрах

5.18 Действительные отклонения толщины защитного слоя бетона до арматуры от его номинального значения, указанного в рабочих чертежах плит, не должны превышать предельных значений, указанных в ГОСТ 13015.

5.19 Для размещения скрытой сменяемой электропроводки следует применять пластмассовые трубки. Действительный диаметр каналов сменяемой электропроводки не должен быть менее 0,9 их номинального диаметра.

5.20 Размеры плит, отклонения от прямолинейности и плоскостности поверхностей плит, ширину раскрытия технологических трещин, размеры раковин, наплывов и околов бетона плит следует определять методами, установленными в нормативных документах <*>, действующих на территории государств — участников Соглашения, принявших настоящий стандарт.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

<*> В Российской Федерации также действуют ГОСТ Р 58939-2020 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления», ГОСТ Р 58941-2020 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения», ГОСТ Р 58944-2020 «Система обеспечения точности геометрических параметров в строительстве. Функциональные допуски.»

(сноска введена Изменением № 1, введенным в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

Требования к качеству бетонных поверхностей и внешнему виду плит — по ГОСТ 13015 и должны быть записаны в заказе на изготовление.

5.21 В бетоне плит, поставляемых потребителю, трещины не допускаются, за исключением усадочных и других поверхностных технологических трещин только на нижней (потолочной) поверхности плит шириной не более 0,2 мм или на верхней поверхности плит шириной не более 0,1 мм.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

5.22 Обнажение арматуры не допускается, за исключением выпусков арматуры или концов напрягаемой арматуры, которые не должны выступать за торцевые поверхности плит более чем на 10 мм и должны быть защищены слоем цементно-песчаного раствора или битумным лаком.

5.23 Открытые поверхности стальных закладных изделий, выпуски арматуры, строповочные отверстия и монтажные (подъемные) петли должны быть очищены от наплывов бетона.

5.24 Маркировка

5.24.1 Маркировочные надписи, знаки и наименование предприятия-изготовителя следует наносить на боковые грани или верхние поверхности плит в соответствии с ГОСТ 13015.

5.24.2 На верхнюю поверхность плиты, опираемой по трем сторонам, следует наносить знаки «Место опирания» по ГОСТ 13015, располагаемые посредине у каждой стороны опирания плиты.

5.24.3 На плитах должны быть нанесены обозначения верхней поверхности плиты и направление рабочего пролета для плит, опираемых по двум или трем сторонам.

5.24.4 Способы и правила нанесения маркировки прописаны в ГОСТ 13015-2012 (раздел 7).

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

6 Правила приемки

6.1 Приемку и верификацию плит проводят в соответствии с требованиями ГОСТ 13015, ГОСТ 24297 и настоящего стандарта.

(п. 6.1 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

6.2 Входным контролем по данным документов, удостоверяющих качество применяемых для приготовления бетона материалов (вяжущих, заполнителей, воды, добавок) и характеристики арматурной стали и металлопроката, устанавливают их соответствие требованиям раздела 5 настоящего стандарта, а также проводят непосредственную проверку их качества и необходимые испытания в соответствии с технологической документацией.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

6.3 Приемку плит производят по результатам:

• периодических испытаний — по показателям прочности, жесткости и трещиностойкости плит, плотности, морозостойкости бетона, пористости (объему межзерновых пустот) уплотненной смеси легкого бетона, а также по водонепроницаемости бетона плит, предназначенных для эксплуатации в условиях воздействия агрессивной среды;

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

• приемо-сдаточных испытаний каждой партии плит — по показателям прочности бетона (классу бетона по прочности на сжатие, передаточной и отпускной прочности), средней плотности легкого или плотного силикатного бетона, соответствия арматуры, арматурных и закладных изделий рабочим чертежам, прочности их сварных соединений, точности геометрических параметров, толщины защитного слоя бетона до арматуры, ширины раскрытия технологических трещин и категории бетонной поверхности.

6.4 Периодические испытания по прочности, жесткости и трещиностойкости плит нагружением, если это предусмотрено в рабочих чертежах конкретных плит, проводят согласно ГОСТ 8829 в сроки, установленные в рабочих чертежах.

Прочность, жесткость и трещиностойкость плит, испытания нагружением которых в рабочих чертежах не предусмотрены, обеспечиваются соблюдением комплекса нормируемых и проектных показателей, указанных в 5.4.2, которые проверяют в соответствии с требованиями настоящего стандарта.

6.5 В случаях, если при контроле будет установлено, что отпускная прочность бетона плит не удовлетворяет требованиям, указанным в 5.9, поставку таких плит потребителю следует производить только после достижения бетоном плит прочности, соответствующей классу по прочности на сжатие.

6.6 Приемку плит по показателям точности геометрических параметров, толщины защитного слоя бетона до арматуры, расположению закладных изделий и выпусков арматуры, качества бетонной поверхности, контролируемых путем измерения, осуществляют по результатам выборочного одноступенчатого контроля.

6.7 По результатам приемки составляют документ о качестве поставляемых плит в соответствии с ГОСТ 13015.

Дополнительно в документе о качестве должны быть приведены:

• марки бетона плит по морозостойкости и водонепроницаемости;
• класс арматурной стали, примененной в качестве рабочей арматуры;

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

• марки арматурной стали, а также марки проката из углеродистой стали обыкновенного качества или низколегированной стали, из которого изготовлены закладные изделия и монтажные петли.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

6.8 В документе о качестве плит, предназначенных для эксплуатации в условиях воздействия агрессивных сред, дополнительно должна быть приведена марка бетона по водонепроницаемости (если этот показатель оговорен в заказе на изготовление плит).

7 Методы контроля

7.1 Испытания плит нагружением для контроля их прочности, жесткости и трещиностойкости (если это предусмотрено рабочими чертежами плит) проводят согласно ГОСТ 8829 и рабочим чертежам этих плит.

При испытании нагружением плиты должны выдерживать контрольные нагрузки, установленные рабочими чертежами этих плит.

7.2 Прочность бетона плит определяют по ГОСТ 10180 на серии образцов, изготовленных из бетонной смеси рабочего состава и хранившихся в условиях, установленных ГОСТ 18105.

При определении прочности бетона методами неразрушающего контроля фактические передаточную и отпускную прочность бетона на сжатие определяют ультразвуковым методом по ГОСТ 17624 или приборами механического действия по ГОСТ 22690. Допускается применение других методов неразрушающего контроля, предусмотренных стандартами на методы испытаний бетона.

(п. 7.2 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

7.2.1 Морозостойкость бетона плит определяют по ГОСТ 10060 или ультразвуковыми методами по ГОСТ 26134 на серии образцов, изготовленных из бетонной смеси рабочего состава.

(п. 7.2.1 введен Изменением № 1, введенным в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

7.2.2 Водонепроницаемость бетона плит, предназначенных для эксплуатации в условиях воздействия агрессивной среды, определяют по ГОСТ 12730.0 и ГОСТ 12730.5.

(п. 7.2.2 введен Изменением № 1, введенным в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

7.2.3 Среднюю плотность легкого и плотного силикатного бетонов определяют по ГОСТ 12730.0 и ГОСТ 12730.1 или радиоизотопным методом по ГОСТ 17623.

(п. 7.2.3 введен Изменением № 1, введенным в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

7.2.4 Показатели пористости уплотненной смеси легкого бетона определяют по ГОСТ 10181.

(п. 7.2.4 введен Изменением № 1, введенным в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

7.3 Методы контроля и испытаний сварных арматурных и закладных изделий устанавливают по ГОСТ 14098, ГОСТ 23858 <*>.

(п. 7.3 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

<*> В Российской Федерации также действует ГОСТ Р 57997-2017 «Арматурные и закладные изделия сварные, соединения сварные арматуры и закладных изделий железобетонных конструкций. Общие технические условия.»

(сноска введена Изменением № 1, введенным в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

7.4 Измерение напряжений в напрягаемой арматуре, контролируемых по окончании натяжения ее на упоры, — по ГОСТ 22362.

7.5 Размеры плит, отклонения от прямолинейности профиля верхней их поверхности и профиля боковых граней, отклонения от плоскостности лицевой нижней (потолочной) поверхности, разность диагоналей плиты, размеры и положение арматурных и закладных изделий, выпусков арматуры и монтажных петель или строповочных устройств, а также качество бетонных поверхностей плит проверяют методами, установленными в нормативных документах <*>, действующих на территории государств — участников Соглашения, принявших настоящий стандарт.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

<*> В Российской Федерации также действуют ГОСТ Р 58939-2020 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Элементы заводского изготовления», ГОСТ Р 58941-2020 «Система обеспечения точности геометрических параметров в строительстве. Правила выполнения измерений. Общие положения», ГОСТ Р 58944-2020 «Система обеспечения точности геометрических параметров в строительстве. Функциональные допуски.»

(сноска введена Изменением № 1, введенным в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

7.6 Размеры и положение арматурных и закладных изделий, а также толщину защитного слоя бетона до арматуры определяют по ГОСТ 17625 и ГОСТ 22904.

(п. 7.6 в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

7.7 Диаметр каналов и трубок для сменяемой электропроводки проверяют путем протаскивания через них по всей длине стального шарообразного калибра диаметром, равным 0,9 номинального диаметра канала (трубки), указанного в рабочих чертежах плит.

Калибр должен быть закреплен на гибком тросе. Отклонение действительного диаметра калибра от номинального не должно превышать 0; -0,2 мм.

7.8 Контроль наличия закладных изделий, выпусков арматуры, монтажных петель или строповочных устройств, очистки от наплывов бетона, наличия антикоррозионного покрытия, наличия жировых и ржавых пятен на лицевых поверхностях плит, правильности нанесения маркировочных надписей и знаков следует проводить путем внешнего осмотра.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

8 Транспортирование и хранение

8.1 Транспортирование и хранение плит выполняют в соответствии с рабочей документацией на плиты конкретных типов, разрабатываемой с соблюдением требований ГОСТ 13015 и настоящего стандарта.

8.2 Плиты следует хранить: в вертикальном положении — в кассетах; в наклонном — по схемам, приведенным в проектной документации; в горизонтальном положении — в штабелях, высота которых не должна превышать 2,5 м.

8.3 При хранении в горизонтальном и наклонном положениях между плитами должны быть уложены прокладки, расположенные по одной вертикали и обеспечивающие минимально допустимый зазор между плитами не менее 10 мм.

(в ред. Изменения № 1, введенного в действие Приказом Росстандарта от 20.12.2022 № 1540-ст)

При использовании для укладки в штабелях неупругих прокладок их следует располагать одну над другой по вертикали по линии подъемных устройств (петель, отверстий) или в непосредственной близости от них:

• исключено с 01.02.2023. - Изменение № 1, введенное в действие Приказом Росстандарта от 20.12.2022 № 1540-ст;
• исключено с 01.02.2023. - Изменение № 1, введенное в действие Приказом Росстандарта от 20.12.2022 № 1540-ст.

8.4 В вертикальном или наклонном положении плиты перевозят на специальных панелевозах, снабженных прокладками и струбцинами с упругими прокладками, обеспечивающими неподвижность плит и сохранность лицевых поверхностей и деталей, выступающих из плоскости плит.

При перевозке плит в рабочем (горизонтальном) положении плиты следует укладывать продольной осью, параллельной длинной стороне плиты, по направлению движения на прокладки согласно 8.3, при этом должны быть приняты меры к предохранению плит от смещения.

8.5 Подъем, погрузку и разгрузку плит следует проводить с захватом монтажных петель или с применением специальных захватных устройств, предусмотренных рабочей документацией на эти плиты.

Приложение А (рекомендуемое)

ХАРАКТЕРИСТИКИ И ОБЛАСТИ ПРИМЕНЕНИЯ ПЛИТ РАЗНЫХ ТИПОВ

Таблица А.1
