ГОСТ 10463-81. Межгосударственный стандарт. Шайбы стопорные с наружными зубьями. Конструкция и размеры

Государственный комитет СССР по стандартам · № ГОСТ 10463-81Действующий акт

(введен в действие Постановлением Госстандарта СССР от 31.03.1981 № 1702)

(ред. от 01.03.1986)

Примечание

С 01.07.2003 до вступления в силу технических регламентов акты федеральных органов исполнительной власти в сфере технического регулирования носят рекомендательный характер и подлежат обязательному исполнению только в части, соответствующей целям, указанным в п. 1 ст. 46 Федерального закона от 27.12.2002 № 184-ФЗ. Ограничение срока действия снято Постановлением Госстандарта СССР от 27.12.1991 № 2209. Документ введен в действие с 01.01.1982. Взамен ГОСТ 10463-63.

Введен в действие
Постановлением Государственного
комитета СССР по стандартам

от 31 марта 1981 г. № 1702

МЕЖГОСУДАРСТВЕННЫЙ СТАНДАРТ

ШАЙБЫ СТОПОРНЫЕ С НАРУЖНЫМИ ЗУБЬЯМИ

КОНСТРУКЦИЯ И РАЗМЕРЫ

Shake-proof washers with outside teeth.
Construction and dimensions

ГОСТ 10463-81

Группа Г36

МКС 21.060.30

ОКП 45 9800

Взамен
ГОСТ 10463-63

Постановлением Государственного комитета СССР по стандартам от 31 марта 1981 г. № 1702 дата введения установлена

1 января 1982 года

Ограничение срока действия снято Постановлением Госстандарта СССР от 27.12.91 № 2209

Издание с Изменением № 1, утвержденным в марте 1986 г. (ИУС 6-86).

1. Настоящий стандарт распространяется на насечные и вырубные стопорные шайбы с наружными зубьями, предназначенные для крепежных деталей с резьбой от 2 до 24 мм.

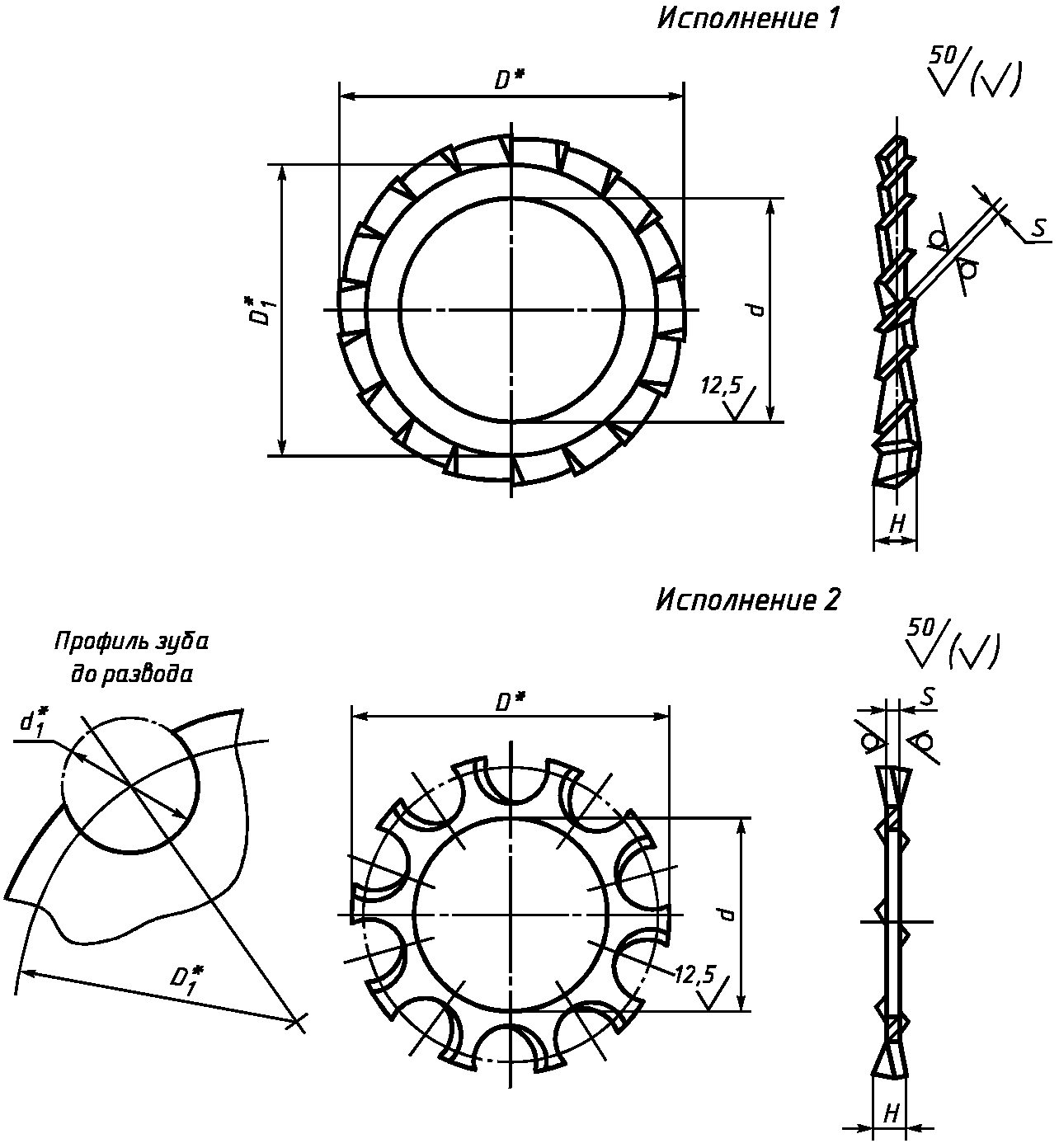

2. Конструкция и размеры шайб должны соответствовать указанным на чертеже и в табл. 1 для насечных шайб, табл. 2 для вырубных шайб.

рис. 1

<*> Размеры обеспечиваются инструментом.

Таблица 1

Размеры в мм

Номинальный диаметр резьбы крепежной деталиdDD1, не болееsH, не менееЧисло зубьев z
Номин.H13Номин.h14
22,2+0,145,0-0,303,00,20,66
2,52,76,04,00,30,9
33,2+0,187,0-0,364,58
44,29,06,20,41,29
55,210,07,20,72,110
66,3+0,2212,0-0,439,212
88,414,011,20,82,216
1010,5+0,2717,014,01,02,5
1212,519,0-0,5216,01,23,018
1414,522,018,61,4
1616,524,020,63,220
1818,5+0,3327,023,61,73,722
2021,030,026,23,9
2223,032,0-0,6227,0
2425,036,029,4

Таблица 2

Размеры в мм

Номинальный диаметр резьбы крепежной деталиdDD1 +/- 0,1d1 +/- 0,1sH, не менееЧисло зубьев z
Номин.H13Номин.h14
33,2+0,187,0-0,366,52,00,40,68
44,28,88,22,20,51,0
55,210,2-0,439,41,19
66,3+0,2212,211,62,80,61,2
88,415,414,43,00,81,710
1010,5+0,2718,017,03,50,91,9
1212,521,0-0,5220,01,012
1414,523,622,84,02,0
1616,526,525,54,51,22,3
1818,5+0,3330,028,55,02,6
2021,033,0-0,6231,02,414
2223,035,033,51,52,9
2425,038,036,05,53,0

Примечание к табл. 1, 2. Предельное отклонение толщины шайбы s должно соответствовать стандартам на исходный материал.

Пример условного обозначения стопорной шайбы с наружными зубьями исполнения 1, для крепежной детали с диаметром резьбы 12 мм, из стали 65 Г, с покрытием цинковым с хроматированием, толщиной слоя 6 мкм:

Шайба 12.65Г.016 ГОСТ 10463-81

То же исполнения 2, из бронзы БрКМц3-1, без покрытия:

Шайба 2.12.БрКМц3-1 ГОСТ 10463-81

(Измененная редакция, Изм. № 1).

3. Угол поворота зубьев вырубных шайб не более 43° к плоскости шайбы. Направление поворота правое.

4. Технические требования — по ГОСТ 10461-81.

5. Теоретическая масса шайб указана в приложении.

6. (Исключен, Изм. № 1).

Приложение
Справочное

МАССА СТАЛЬНЫХ ШАЙБ

Номинальный диаметр резьбы крепежной детали, ммТеоретическая масса 1000 шт. шайб, кг ~=
Исполнение 1Исполнение 2
20,025-
2,50,035-
30,0720,030
40,1560,100
50,3270,140
60,4490,200
80,6220,560
101,1000,670
121,5151,100
142,3631,240
162,6221,800
184,0542,500
204,8112,800
225,1893,950
247,0334,600

Примечание. Для определения массы шайб из бронзы, величины массы, указанные в таблице, следует умножить на коэффициент 1,08.

ПРИЛОЖЕНИЕ 2. (Исключено, Изм. № 1).
