СП 367.1325800.2025. Свод правил. Здания жилые и общественные. Правила проектирования естественного и совмещенного освещения

(утв. и введен в действие Приказом Минстроя России от 25.12.2025 № 847/пр)

ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ

flowchart LR
  n0["СП 367.1325800.2017"]:::rst
  click n0 "https://bukva.ai/docs/sp-svod-pravil-sp-367-1325800-2017" "СП 367.1325800.2017. Свод правил. Здания жилые и общественные. Правила проектирования естественного и совмещенного освещения (утв. и введен в действие Приказом Минстроя России от 0"
  n1["СП 367.1325800.2025"]:::doc
  click n1 "https://bukva.ai/docs/sp-svod-pravil-sp-367-1325800-2025" "СП 367.1325800.2025. Свод правил. Здания жилые и общественные. Правила проектирования естественного и совмещенного освещения (утв. и введен в действие Приказом Минстроя России от 2"
  n0 --> n1
classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000;
classDef doc fill:#EBFFEB,stroke:#006400,color:#000;
classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;

Утвержден и введен в действие Приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 25 декабря 2025 г. № 847/пр

СВОД ПРАВИЛ

ЗДАНИЯ ЖИЛЫЕ И ОБЩЕСТВЕННЫЕ

ПРАВИЛА ПРОЕКТИРОВАНИЯ ЕСТЕСТВЕННОГО И СОВМЕЩЕННОГО ОСВЕЩЕНИЯ

Residential and public buildings. Daylighting design

СП 367.1325800.2025

ОКС 91.160.01

Дата введения 26 января 2026 года

Предисловие

Сведения о своде правил

1 ИСПОЛНИТЕЛИ — федеральное государственное бюджетное учреждение «Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук» (НИИСФ РААСН) и Общество с ограниченной ответственностью «ЦЕРЕРА-ЭКСПЕРТ» (ООО «ЦЕРЕРА-ЭКСПЕРТ»)

2 ВНЕСЕН Техническим комитетом по стандартизации ТК 465 «Строительство»

3 ПОДГОТОВЛЕН к утверждению Департаментом градостроительной деятельности и архитектуры Министерства строительства и жилищно-коммунального хозяйства Российской Федерации (Минстрой России)

4 УТВЕРЖДЕН приказом Министерства строительства и жилищно-коммунального хозяйства Российской Федерации от 25 декабря 2025 г. № 847/пр и введен в действие с 26 января 2026 г.

5 ЗАРЕГИСТРИРОВАН Федеральным агентством по техническому регулированию и метрологии (Росстандарт)

6 ВЗАМЕН СП 367.1325800.2017 «Здания жилые и общественные. Правила проектирования естественного и совмещенного освещения»

В случае пересмотра (замены) или отмены настоящего свода правил соответствующее уведомление будет опубликовано в установленном порядке. Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте разработчика (Минстрой России) в сети Интернет

Введение

Настоящий свод правил разработан в целях обеспечения требований Федерального закона от 30 декабря 2009 г. № 384-ФЗ «Технический регламент о безопасности зданий и сооружений» [1], а также с учетом требований Федерального закона от 23 ноября 2009 г. № 261-ФЗ «Об энергосбережении и о повышении энергетической эффективности и о внесении изменений в отдельные законодательные акты Российской Федерации» [2].

В настоящем своде правил приведены правила проектирования и методы расчета естественного и совмещенного освещения помещений в жилых и общественных зданиях.

Настоящий свод правил разработан авторским коллективом НИИСФ РААСН (канд. техн. наук И.А. Шмаров, В.В. Земцов, Л.В. Бражникова, канд. техн. наук Е.В. Коркина), ООО «ЦЕРЕРА-ЭКСПЕРТ» (Е.А. Литвинская) при участии Ассоциации «Росэлектромонтаж» (В.Н. Коротков), ООО МГК «Световые Технологии» (канд. техн. наук А.А. Богданов), Федерального государственного бюджетного образовательного учреждения высшего образования «Национальный исследовательский Московский государственный строительный университет» (д-р техн. наук А.К. Соловьев), Федерального государственного бюджетного образовательного учреждения высшего образования «Уральский государственный архитектурно-художественный университет имени Н.С. Алферова» (канд. архитектуры А.В. Колмаков), Общества с ограниченной ответственностью «РусКЕО» (А.В. Нахалов).

1 Область применения

Настоящий свод правил устанавливает правила проектирования естественного и совмещенного освещения вновь строящихся, реконструируемых, капитально ремонтируемых жилых и общественных зданий.

2 Нормативные ссылки

В настоящем своде правил использованы нормативные ссылки на следующие документы:

ГОСТ 12.4.026 Система стандартов безопасности труда. Цвета сигнальные, знаки безопасности и разметка сигнальная. Назначение и правила применения. Общие технические требования и характеристики. Методы испытаний

ГОСТ 111 Стекло листовое бесцветное. Технические условия

ГОСТ 23166 Блоки оконные и балконные. Общие технические условия

ГОСТ 24866 Стеклопакеты клееные. Технические условия

ГОСТ 26602.₄ Блоки оконные и дверные. Метод определения общего коэффициента пропускания света

ГОСТ 30734 Блоки оконные мансардные. Технические условия

ГОСТ 30826 Стекло многослойное. Технические условия

ГОСТ 31364 Стекло с низкоэмиссионным мягким покрытием. Технические условия

ГОСТ 32498 Здания и сооружения. Методы определения показателей энергетической эффективности искусственного освещения помещений

ГОСТ 32997 Стекло листовое, окрашенное в массе. Общие технические условия

ГОСТ 33017 Стекло с солнцезащитным или декоративным твердым покрытием. Технические условия

ГОСТ 33086 Стекло с солнцезащитным или декоративным мягким покрытием. Технические условия

ГОСТ EN 410 Стекло и изделия из него. Методы определения оптических характеристик. Определение световых и солнечных характеристик

ГОСТ IEC 60598-2-22 Светильники. Часть 2-22. Частные требования. Светильники для аварийного освещения

ГОСТ ISO 3864-1 Графические символы. Сигнальные цвета и знаки безопасности. Часть 1. Принципы проектирования знаков и сигнальной разметки

ГОСТ Р 21.514 Система проектной документации для строительства. Правила выполнения проектной документации по инсоляции и естественному освещению

ГОСТ Р 56709 Здания и сооружения. Методы измерения коэффициентов отражения света поверхностями помещений и фасадов

ГОСТ Р 56926 Конструкции оконные и балконные различного функционального назначения для жилых зданий. Общие технические условия

ГОСТ Р 70070 Здания и сооружения. Методы определения коэффициента эксплуатации освещения

ГОСТ Р 72168 Световоды трубчатые естественного света. Методика расчета

ГОСТ Р МЭК 60050-845 Освещение. Термины и определения

СП 52.13330.2016 Естественное и искусственное освещение (с изменениями № 1, № 2)

СП 370.1325800 Устройства солнцезащитные зданий. Правила проектирования (с изменениями № 1, № 2)

СП 419.1326800 Здания производственные. Правила проектирования естественного и совмещенного освещения (с изменением № 1)

Примечание - При пользовании настоящим сводом правил целесообразно проверить действие ссылочных документов в информационной системе общего пользования — на официальном сайте федерального органа исполнительной власти в сфере стандартизации в сети Интернет, на официальном сайте федерального органа исполнительной власти, разработавшего и утвердившего настоящий свод правил, или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если заменен ссылочный документ, на который дана недатированная ссылка, то рекомендуется использовать действующую версию этого документа с учетом всех внесенных в данную версию изменений. Если заменен ссылочный документ, на который дана датированная ссылка, то рекомендуется использовать версию этого документа с указанным выше годом утверждения (принятия). Если после утверждения настоящего свода правил в ссылочный документ, на который дана датированная ссылка, внесено изменение, затрагивающее положение, на которое дана ссылка, то это положение рекомендуется применять без учета данного изменения. Если ссылочный документ отменен без замены, то положение, в котором дана ссылка на него, рекомендуется применять в части, не затрагивающей эту ссылку. Сведения о действии сводов правил целесообразно проверить в Федеральном информационном фонде стандартов.

3 Термины и определения

В настоящем своде правил применены термины по [1] - [3], ГОСТ Р МЭК 60050-845, СП 52.13330, а также следующие термины с соответствующими определениями:

3.1 адаптивное освещение: Освещение, позволяющее подстраивать его параметры под изменение условий освещения или сложность решаемых зрительных задач.

3.2

3.3 индекс помещения iп: Числовой множитель, определяемый геометрическими характеристиками помещения по формуле

i_{\text{п}} = \frac{ab}{h_{\text{п}}(a + b)} , (3.1)

где a — длина помещения, м;

b — ширина помещения, м;

hп — высота помещения, м.

3.4 индекс фонаря: Отношение суммы площадей входного и выходного отверстий светопроводной шахты фонаря к площади ее стенок.

3.5 коэффициент неравномерности яркости пасмурного неба q(\gamma) : Коэффициент, учитывающий неравномерность распределения яркости по небу и определяемый по формуле

q(\gamma) = L_{\text{н}}(\gamma)/L_{\text{н}.\text{ср}} = 0,429(1 + 4(exp( - 0,7/sin\gamma))) , (3.2)

где \gamma — угол возвышения солнца над горизонтом, 0^{\circ} \leq \gamma<90^{\circ} ;

q(0°) = 0,429 — на горизонте;

L_{\text{н}}(\gamma) — яркость участка неба;

Lн.ср — средняя яркость неба.

3.6 коэффициент светопередачи фонаря: Отношение светового потока, прошедшего в помещение через светопроводную шахту фонаря, к световому потоку, поступившему на входное отверстие фонаря от неба.

3.7

3.8

3.9 мансардное окно: Окно для освещения помещения, расположенного под скатами крыши.

3.10 объединенный показатель дискомфорта RUG, относительные единицы: Критерий оценки дискомфортной блескости в помещениях высотой не более 7 м, вызывающей неприятные ощущения при неравномерном распределении яркостей в поле зрения, определяемый по формуле

R_{UG} = 8lg[\frac{0,25}{L_{a}} \sum_{i = 1}^{N} \frac{L_{i}^{2}\omega_{i}}{p_{i}^{2}}] , (3.5)

где Li — - яркость блеского источника, кд/м2;

\omega_{i} — угловой размер блеского источника, стерадиан;

pi — индекс позиции блеского источника относительно линии зрения;

La — яркость адаптации, кд/м2.

3.11 рабочая поверхность: Поверхность, на которой производится работа, нормируются и измеряются освещенность и КЕО.

3.12 световой проем: Отверстие в наружной оболочке здания, предназначенное для естественного освещения помещений (окно, фонарь).

3.13 средневзвешенный коэффициент отражения \rho_{\text{ср}} : Коэффициент отражения, усредненный по площади отражающих поверхностей, определяемый по формуле

\rho_{\text{ср}} = \frac{\sum_{i}^{n} \rho_{i}A_{i}}{\sum_{i}^{n} A_{i}} , (3.6)

где \rho_{i} — коэффициент отражения i-й поверхности;

Ai — площадь i-й отражающей поверхности;

n — число отражающих поверхностей.

4 Обозначения

В настоящем своде правил применены следующие обозначения:

УРП — условная рабочая поверхность;

Aф.в — площадь верхнего отверстия фонаря, м2;

Aф.н — площадь нижнего отверстия фонаря, м2;

a — длина помещения, м;

aэ — эквивалентная длина противостоящего здания, м;

bо — ширина светового проема окна, м;

bп — ширина помещения, м;

bс.п — суммарная ширина световых проемов окон в помещении с учетом простенков между ними, м;

bф — средняя относительная яркость фасадов противостоящих зданий;

CN — коэффициент светового климата;

dп — глубина помещения, м;

Eв — освещенность в вертикальной плоскости, лк;

Eг — освещенность в горизонтальной плоскости, лк;

Eн — нормируемая освещенность, лк;

Eср — средняя освещенность, лк;

eн — нормированный КЕО с учетом светоклиматических особенностей места расположения зданий;

eср — среднее значение КЕО, %;

H — высота здания от нулевой отметки, м;

Hр — расчетная высота затеняющего здания (от уровня пола исследуемого помещения до затеняющих элементов экранирующего здания), м;

hо — высота светового проема окна, м;

hп — высота помещения, м;

hпд — высота подоконника, м;

hр — расчетная высота от рабочей поверхности до верха окна, выходного отверстия фонаря или осветительного прибора, м;

hс.ф — высота светопроводной шахты фонаря, м;

hф — расчетная высота от рабочей поверхности до нижней грани остекления фонаря, м;

h01 — высота верхней грани светового проема над рабочей поверхностью, м;

h02 — высота верхней грани светового проема над уровнем пола, м;

iф — индекс фонаря;

Kз — расчетный коэффициент, учитывающий снижение КЕО и освещенности в процессе эксплуатации вследствие загрязнения и старения светопрозрачных заполнений в световых проемах, а также снижение отражающих свойств поверхностей помещения;

Kзд — коэффициент, учитывающий изменения внутренней отраженной составляющей КЕО в помещении при наличии противостоящих зданий;

Kс — коэффициент светопередачи;

K₁ - коэффициент, зависящий от типа заполнения светового проема;

kф — коэффициент, принимаемый в зависимости от типа фонаря;

l — расстояние между зданиями (наружными плоскостями стен зданий), м;

lт — расстояние от внутренней поверхности стены со световым проемом до расчетной точки, м;

lэ — расстояние от окна исследуемого помещения до фасада эквивалентного здания, м;

L₁ - ширина пролета здания, м;

Pф.в — периметр верхнего отверстия фонаря, м;

Pф.н — периметр нижнего отверстия фонаря, м;

rо — коэффициент, учитывающий повышение КЕО при боковом освещении благодаря свету, отраженному от поверхностей помещения и подстилающего слоя, прилегающего к зданию;

rф.в — радиус верхнего отверстия фонаря, м;

rф.н — радиус нижнего отверстия фонаря, м;

r2 — коэффициент учитывающий повышение КЕО при верхнем освещении благодаря свету, отраженному от поверхностей помещения;

Sо — площадь светового проема окна, м2;

Sок — площадь оконных блоков, м2;

Sп — освещаемая площадь пола помещения, м2;

Sс.о — суммарная площадь световых проемов окон, м2;

Sс.ф — суммарная площадь световых проемов фонарей, м2;

Sф — площадь светового проема фонаря, м2;

Sфас — площадь фасада без учета оконных блоков, м2;

TД — местное декретное время;

TМ — местное среднее солнечное время;

\alpha — угол между прямой, соединяющей расчетную точку с центром нижнего отверстия фонаря, и нормалью к этому отверстию;

\beta_{\text{б}} — коэффициент относительной яркости участка неба, видимого через световой проем;

\beta_{\text{в}} — коэффициент относительной яркости участков безоблачного неба, видимых через световые проемы;

\gamma — угол, под которым видна середина участка неба из расчетной точки на поперечном разрезе помещения, градусы;

\epsilon_{\text{б}} — геометрический коэффициент естественного освещения, учитывающий прямой свет от неба при боковом освещении;

\epsilon_{\text{в}} — геометрический КЕО в расчетной точке при верхнем освещении;

\epsilon_{\text{зд}} — геометрический коэффициент естественного освещения, учитывающий свет, отраженный от противостоящего здания;

\epsilon_{\text{ср}} — среднее значение геометрического КЕО при верхнем освещении;

\rho — коэффициент отражения внутренних поверхностей помещений;

\rho_{\text{ср}} — средневзвешенный коэффициент отражения внутренних поверхностей помещения;

\rho_{\text{ф}} — средневзвешенный коэффициент отражения фасадов противостоящих зданий;

\sigma_{\text{отр}} — отраженная составляющая КЕО;

\sigma_{\text{пр}} — прямая составляющая КЕО;

\tau_{\text{о}} — общий коэффициент пропускания света;

\Phi — световой поток, лм.

5 Общие положения

5.1 При естественном освещении должны быть обеспечены: КЕО в контрольных точках и равномерность распределения КЕО в помещении не ниже нормируемых значений в соответствии с СП 52.13330 и приложением А.

5.2 При совмещенном освещении должны быть обеспечены: КЕО в контрольных точках, среднюю освещенность от искусственного освещения, равномерность распределения КЕО и освещенности не ниже нормируемых значений в помещении в соответствии с СП 52.13330 и приложением А.

Показатель дискомфорта и коэффициент пульсации освещенности от искусственного освещения в помещении не должны превышать нормируемых значений.

5.3 Для компенсации спада КЕО вследствие загрязнения светопрозрачных конструкций и освещенности от искусственного освещения вследствие деградации и загрязнения источников света, осветительных приборов при расчете следует вводить коэффициент эксплуатации MF (таблица 5.1).

Коэффициент эксплуатации искусственного освещения определяется расчетным методом по ГОСТ Р 70070.

Таблица 5.1

Коэффициент эксплуатации для естественного освещения

6 Естественное освещение

6.1 Проектирование естественного освещения зданий следует выполнять с учетом предварительно изученных технологий и процессов, выполняемых в помещениях, а также светоклиматических особенностей места строительства зданий. Естественное освещение здания (боковое, верхнее или комбинированное) выбирают с учетом следующих факторов:

• характеристика и разряд зрительных работ;
• группа административного района, в котором предполагается строительство здания [СП 52.13330.2016 (приложение Е)];
• нормированное значение КЕО с учетом разряда зрительных работ;
• равномерность распределения естественного освещения в помещении;
• необходимость защиты помещения от слепящего действия солнечного света;
• экономичность естественного освещения по энергетическим затратам.

6.2 Проектирование естественного освещения здания выполняется поэтапно в следующей последовательности:

первый этап:

• определение требований к естественному освещению помещений;
• выбор системы освещения;
• выбор типов световых проемов и светопропускающих материалов;
• выбор средств для ограничения слепящего действия прямого солнечного света;
• учет ориентации здания и световых проемов по сторонам горизонта;

второй этап:

• выполнение предварительного расчета естественного освещения помещений (определение необходимой площади световых проемов);
• уточнение параметров световых проемов и помещений;

третий этап:

• выполнение проверочного расчета естественного освещения помещений;
• определение помещений, зон и участков, имеющих недостаточное по нормам естественное освещение;
• определение требований к дополнительному искусственному освещению помещений, зон и участков с недостаточным естественным освещением;
• определение требований к эксплуатации световых проемов;

четвертый этап:

• внесение необходимых коррективов в проект естественного освещения и повторный проверочный расчет (при необходимости).

6.3 Верхнее и комбинированное естественное освещение следует применять в одноэтажных общественных зданиях большой площади (крытые рынки, стадионы, выставочные павильоны и т.п.), а также в последних этажах.

6.4 Боковое естественное освещение следует применять в общественных и жилых зданиях с отношением глубины помещений к высоте верхней грани светового проема над уровнем рабочей поверхности не более 8.

6.5 При выборе световых проемов и светопропускающих материалов следует учитывать:

• требования к естественному освещению помещений;
• назначение, архитектурно-планировочное, объемно-пространственное и конструктивное решения здания;
• ориентацию здания по сторонам горизонта;
• климатические и светоклиматические особенности места строительства;
• необходимость защиты помещений от солнечного перегрева;
• степень загрязнения воздуха;
• требования к энергоэффективности здания.

6.6 При проектировании бокового естественного освещения следует учитывать затенение, создаваемое противостоящими зданиями, по приложению Б.

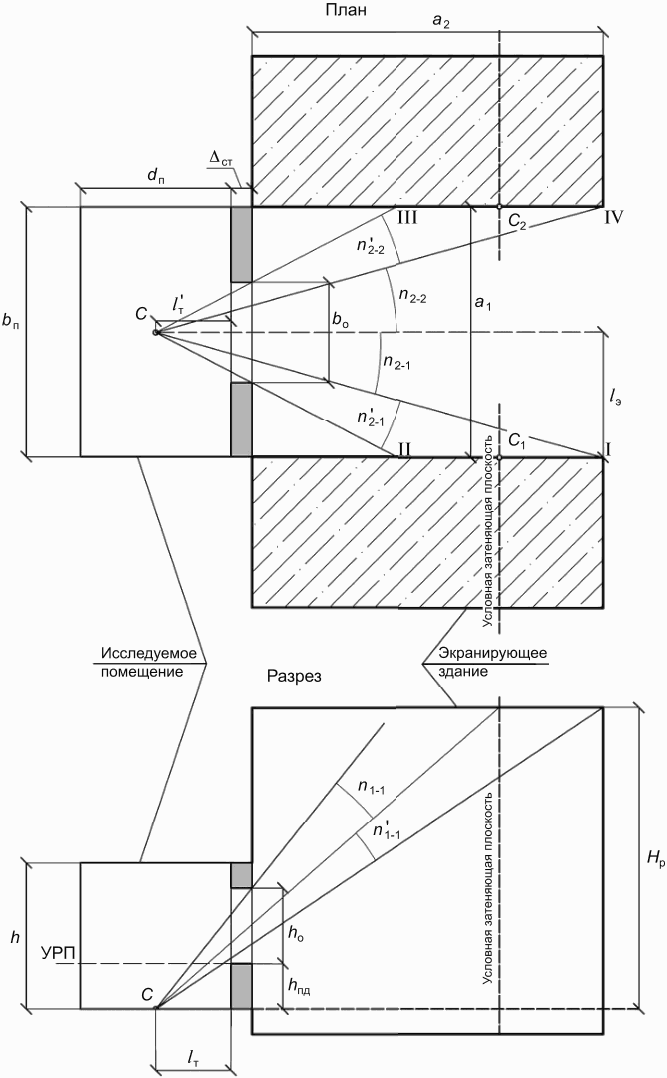

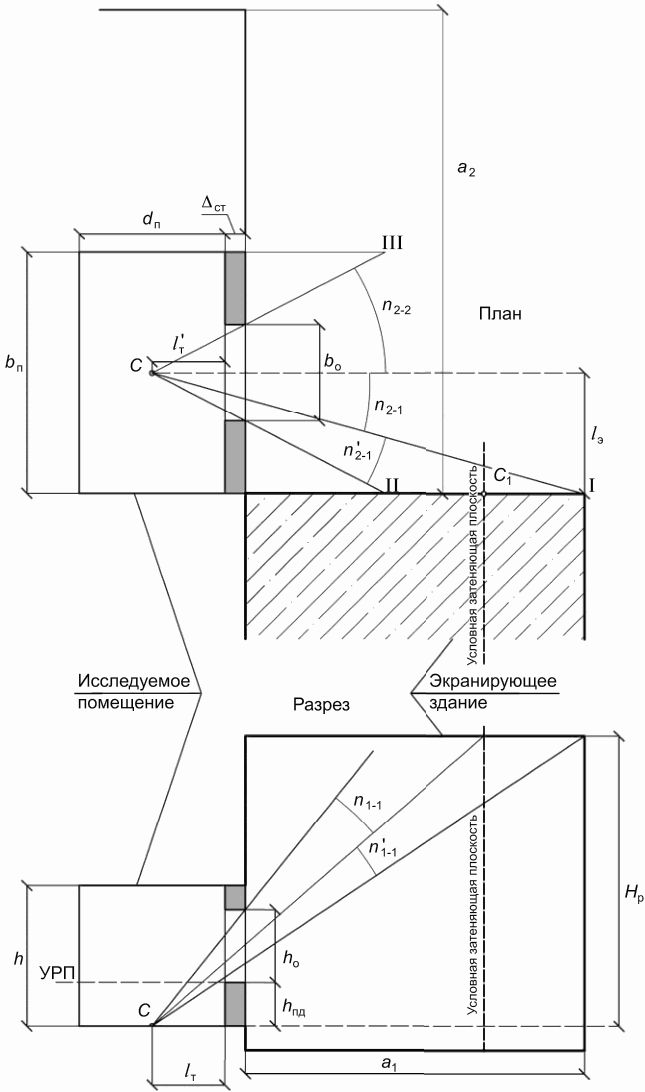

Расчет отраженной составляющей КЕО от противостоящих зданий со светопрозрачными фасадами проводят по приложению Г.

6.7 Применяемые для бокового естественного освещения оконные и балконные конструкции проектируют с учетом требований ГОСТ 23166 и ГОСТ Р 56926.

Естественное освещение с применением мансардных окон проектируют с учетом ГОСТ 30734.

6.8 При проектировании бокового естественного освещения общественных зданий с повышенными требованиями к солнцезащите (например, картинные галереи) световые проемы следует ориентировать на северную четверть горизонта (север — северо-запад — север — северо-восток).

6.9 Выбор устройств для защиты от слепящего действия прямых солнечных лучей следует проводить с учетом:

• ориентации световых проемов по сторонам горизонта;
• направления солнечных лучей относительно человека в помещении, имеющего фиксированную линию зрения (ученик за партой, оператор за компьютером);
• назначения помещения;
• разницы между солнечным временем, по которому построены солнечные карты, и декретным временем, принятым на территории Российской Федерации.

При выборе средств для защиты от слепящего действия прямого солнечного света следует руководствоваться требованиями СП 370.1325800.

6.10 Световоды естественного света следует применять в соответствии с СП 52.13330. Расчет КЕО от световодов естественного света следует проводить по ГОСТ Р 72168.

6.11 Правила выполнения проектной документации по естественному освещению определены ГОСТ Р 21.514.

7 Совмещенное освещение

7.1 При совмещенном освещении помещений жилых и общественных зданий нормируемую искусственную освещенность повышают на одну ступень по шкале освещенности, приведенной в СП 52.13330.

7.2 Проектирование естественного освещения при совмещенном освещении выполняют в соответствии с требованиями раздела 6.

7.3 При проектировании искусственного освещения в системе совмещенного освещения помещений общественных зданий, площадью более 50 м2 для повышения энергетической эффективности допускается предусматривать адаптивное освещение с автоматическим регулированием искусственной освещенности в зависимости от естественной освещенности помещения и дискретное ручное включение рядов осветительных приборов, расположенных параллельно световым проемам, на случай выхода из строя автоматического регулирования.

8 Расчет естественного освещения

8.1 Общие требования расчетов

Для освещения жилых и общественных зданий применяют преимущественно боковое освещение. Допускается применение верхнего и комбинированного освещения.

Размеры и расположение световых проемов в помещении для выполнения норм естественного освещения помещений определяют предварительным и проверочным расчетами.

8.2 Предварительный расчет площади световых проемов и КЕО при боковом освещении

8.2.1 Предварительный расчет размеров световых проемов при боковом освещении без учета противостоящих зданий для жилых помещений следует проводить с применением графиков, приведенных на рисунке 8.1, для административных помещений — на рисунке 8.2, для учебных классов и кабинетов общеобразовательных организаций — на рисунке 8.3. Расчет проводят в следующей последовательности:

а) в зависимости от разряда зрительной работы или назначения помещения определяют нормированное значение КЕО;

б) определяют глубину помещения dп, высоту верхней грани световых проемов над уровнем рабочей поверхности h01 и отношение dп/h01;

в) на оси абсцисс графика (рисунки 8.1 или 8.2, или 8.3) определяют точку, соответствующую определенному значению dп/h01, через найденную точку проводят вертикальную линию до пересечения с кривой, соответствующей нормированному значению КЕО. По ординате точки пересечения определяют значение Sс.о/Sп;

г) путем деления найденного значения Sс.о/Sп на 100 и умножения на площадь пола находят площадь световых проемов в квадратных метрах.

8.2.2 В случае, когда размеры и расположение световых проемов в проекте зданий были выбраны по архитектурно-строительным решениям, предварительный расчет значений КЕО в помещениях следует проводить с применением графиков, приведенных на рисунках 8.1 - 8.3, в следующей последовательности:

а) по строительным чертежам находят суммарную площадь световых проемов (в свету) Sс.о, освещаемую площадь пола помещения Sп и определяют отношение Sс.о/Sп;

б) определяют глубину помещения dп, высоту верхней грани световых проемов над уровнем рабочей поверхности h01 и отношение dп/h01;

в) с учетом типа помещений выбирают соответствующий график (рисунок 8.1 или 8.2, или 8.3);

г) по значениям Sс.о/Sп и dп/h01 на графике находят точку с соответствующим значением КЕО.

Графики (рисунки 8.1 - 8.3) разработаны применительно к наиболее часто встречающимся в практике проектирования габаритным схемам помещений и типовому решению светопрозрачных конструкций.

Найденные по графикам рисунков 8.1 - 8.3 значения относительной площади световых проемов следует делить, а значения КЕО — умножать на значения коэффициента K1, приведенные в таблице 8.1.

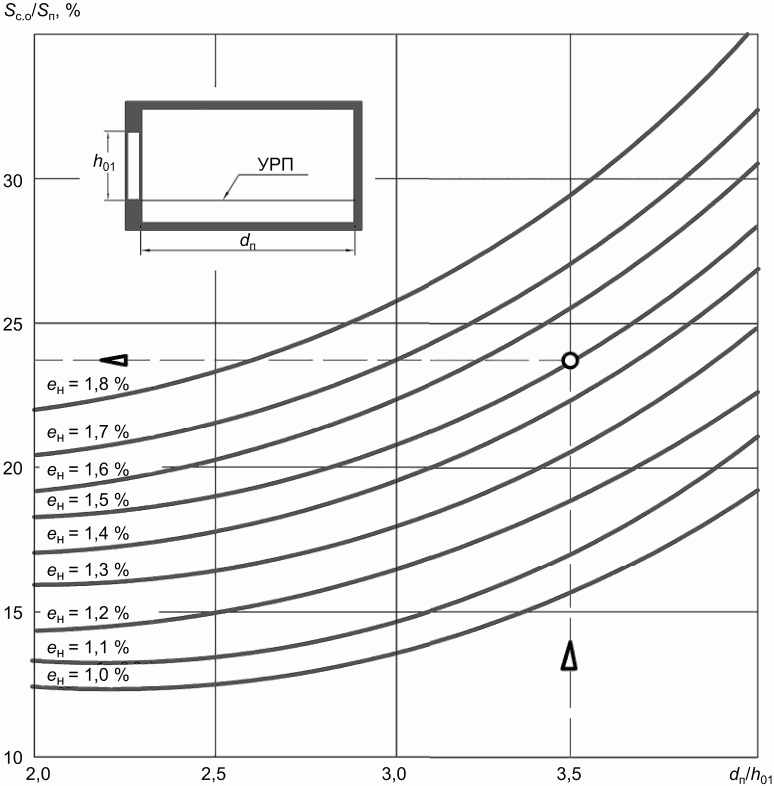

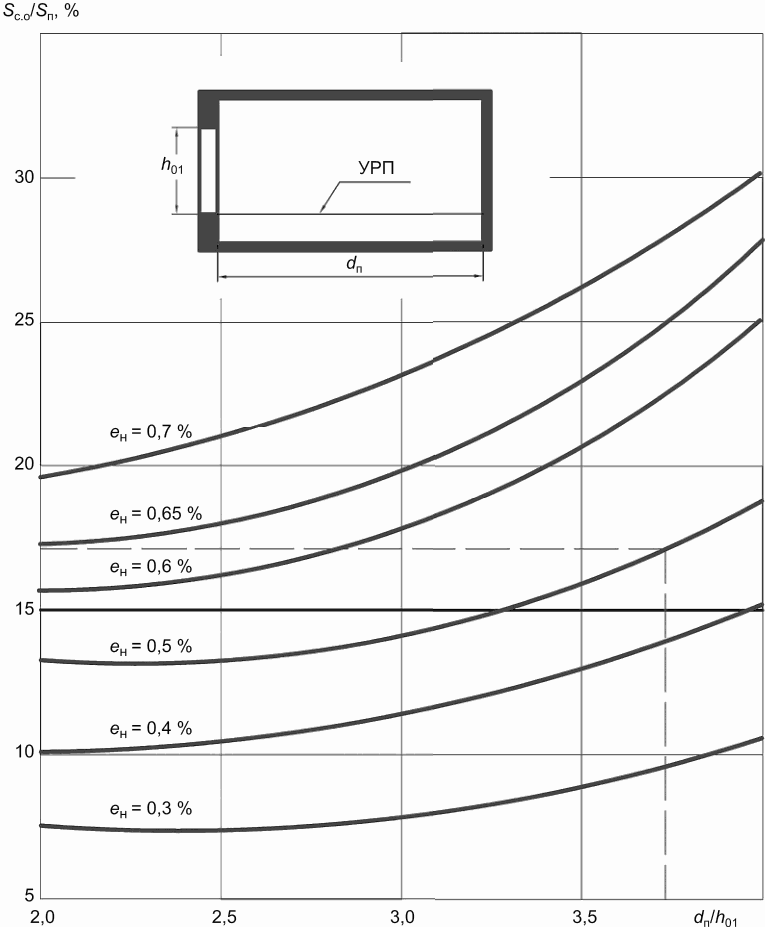

Рисунок 8.1 — График для определения относительной площади световых проемов Sс.о/Sп при боковом освещении жилых помещений

Рисунок 8.2 — График для определения относительной площади световых проемов Sс.о/Sп при боковом освещении административных помещений

Рисунок 8.3 — График для определения относительной площади световых проемов Sс.о/Sп при боковом освещении учебных классов и кабинетов общеобразовательных организаций

Таблица 8.1

Поправочные коэффициенты для учета заполнений оконных проемов

8.3 Предварительный расчет площади световых проемов и КЕО при верхнем освещении

8.3.1 Для предварительного расчета площади световых проемов при верхнем освещении применяют следующие графики: для зенитных фонарей с глубиной светового проема (светопроводной шахты) до 0,7 м — на рисунке 8.4; для шахтных фонарей — на рисунках 8.5, 8.6; для прямоугольных, трапециевидных фонарей, шедовых фонарей с вертикальным остеклением и наклонным остеклением — на рисунке 8.7.

Для остальных типов фонарей, где остекление не горизонтально ориентировано, необходимо определять площадь проекции остекления на горизонтальную плоскость помещения.

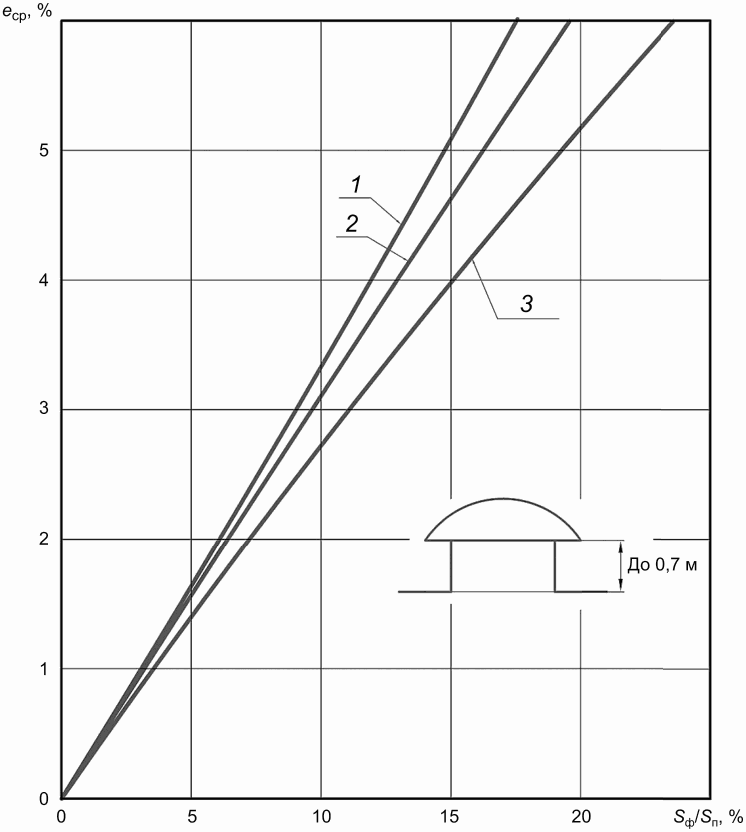

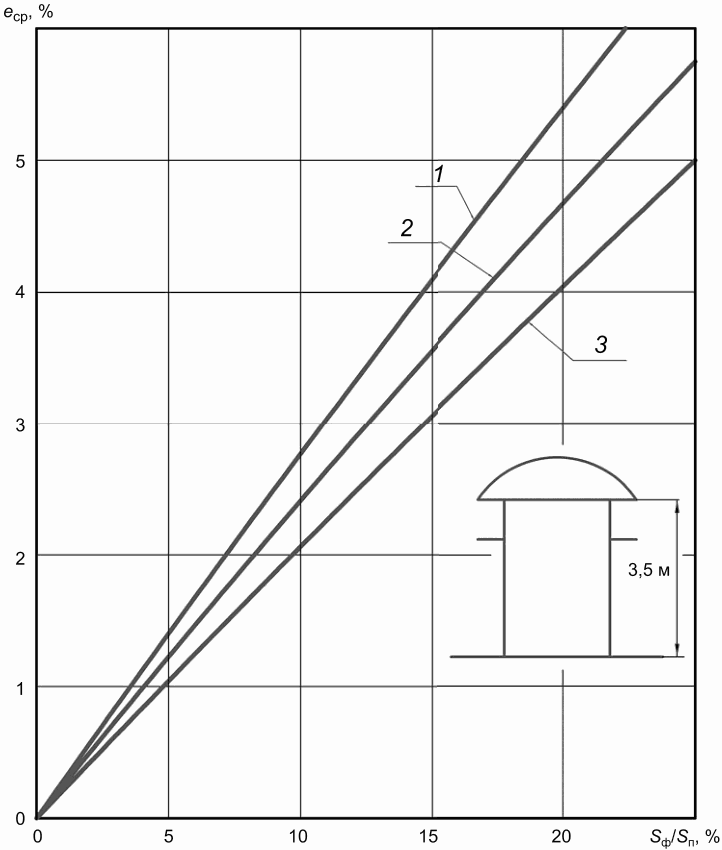

Рисунок 8.4 — График для определения среднего значения КЕО eср в общественных и жилых помещениях с зенитными фонарями с глубиной светового проема до 0,7 м и размерами, м, в плане: 1 - ₂,9 x 5,9; 2 — 2,7 x 2,7; 2,9 x 2,9; 1,5 x 5,9; 3 — 1,5 x 1,7

Рисунок 8.5 — График для определения среднего значения КЕО eср в общественных помещениях с шахтными фонарями с глубиной светопроводной шахты 3,50 м и размерами, м, в плане: 1 — 2,9 x 5,9; 2 — 2,7 x 2,7; 2,9 x 2,9; 1,5 x 5,9; 3 — 1,5 x 1,7

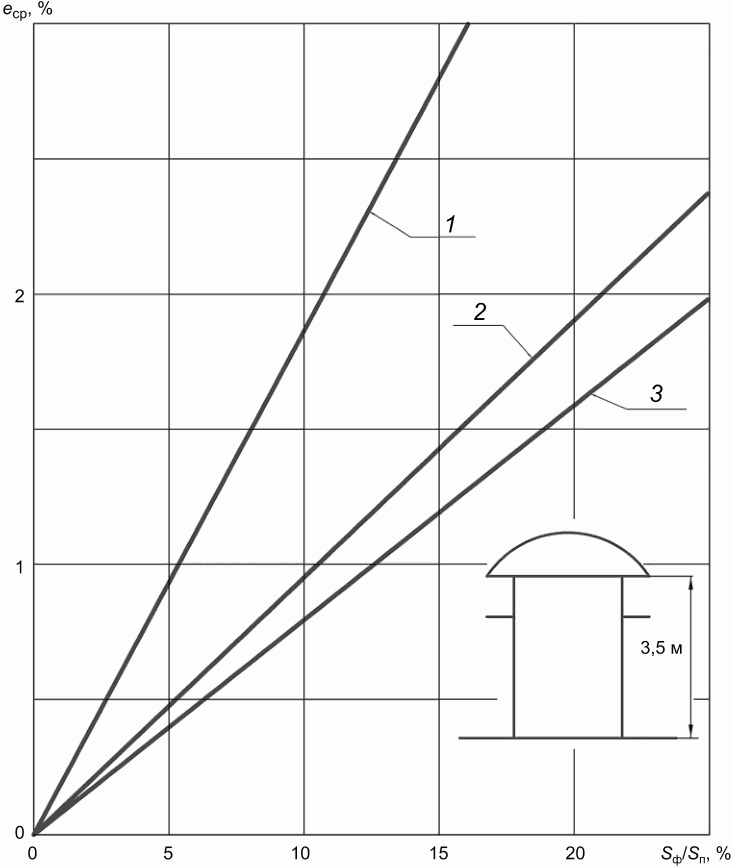

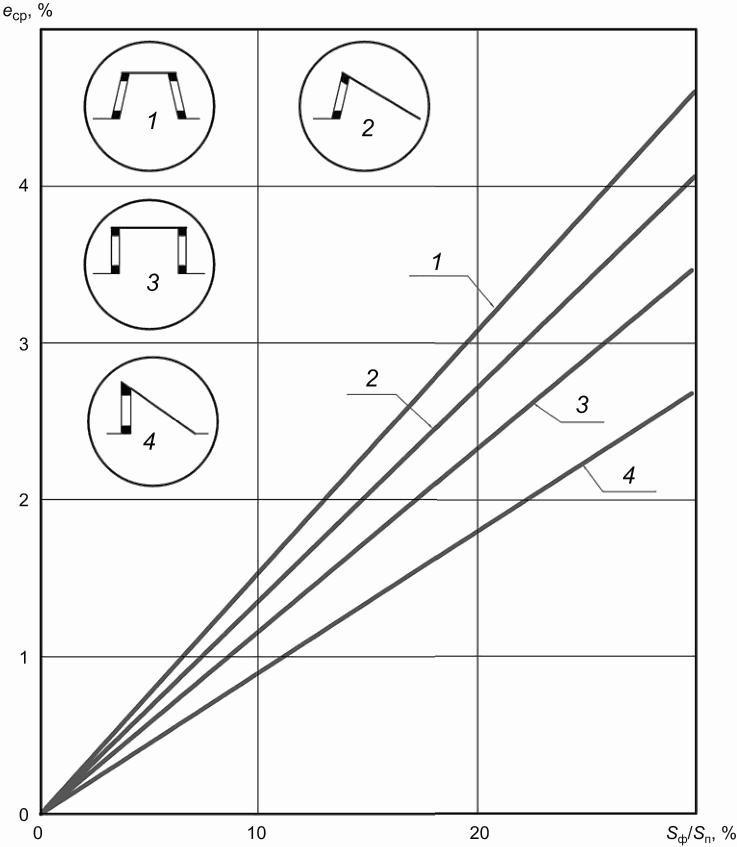

Рисунок 8.6 — График для определения среднего значения КЕО eср в общественных помещениях с шахтными фонарями диффузного света с глубиной светопроводной шахты 3,50 м и размерами, м, в плане: 1 — 2,9 x 5,9; 2 — 2,7 x 2,7; 2,9 x 2,9; 1,5 x 5,9; 3 — 1,5 x 1,7

1 — трапециевидный фонарь; 2 — шедовый фонарь, имеющий наклонное остекление; 3 — прямоугольный фонарь; 4 — шедовый фонарь, имеющий вертикальное остекление

Рисунок 8.7 — График для определения среднего значения КЕО eср в общественных помещениях с фонарями-надстройками

8.3.2 Суммарную площадь световых проемов фонарей Sс.ф определяют по графикам на рисунках 8.4 - 8.7 в следующей последовательности:

а) в зависимости от разряда зрительной работы или назначения помещения выбирают нормированные значения КЕО по приложению А и СП 52.13330;

б) на ординате графика определяют точку, соответствующую нормированному значению КЕО, через найденную точку проводят горизонталь до пересечения с соответствующей кривой графика (рисунки 8.4 - 8.7), по абсциссе точки пересечения определяют значение Sф/Sп;

в) разделив значение Sф/Sп на 100 и умножив на площадь пола, находят площадь световых проемов фонарей в квадратных метрах.

8.3.3 Предварительный расчет значений КЕО в помещениях следует проводить с применением графиков на рисунках 8.4 - 8.7 в следующей последовательности:

а) по строительным чертежам находят суммарную площадь световых проемов фонарей Sс.о, освещаемую площадь пола помещения Sп и определяют отношение Sс.о/Sп;

б) с учетом типа фонаря выбирают соответствующий рисунок (рисунки 8.4 или 8.5, или 8.6, или 8.7);

в) на выбранном рисунке через точку с абсциссой Sс.о/Sп проводят вертикальную линию до пересечения с соответствующим графиком. Ордината точки пересечения будет равна расчетному среднему значению коэффициента естественной освещенности eср.

8.3.4 В предварительной оценке среднее значение КЕО определяется по отношению приведенной площади этих «условных» светопроемов к площади пола помещения.

Предварительный расчет значений КЕО в помещениях со светопроемами в плоскости скатов кровли определяется по характеру поступления естественного света в мансардное помещение, в зависимости от углов наклона остекления. При углах наклона остекления к горизонту более 45° (угловых градусов) — как для «условного» бокового освещения с применением графиков на рисунках 8.1 - 8.3. При углах наклона остекления к горизонту не превышающих 45° (угловых градусов) — как для «условного» зенитного фонаря с применением графика на рисунке 8.4.

8.4 Проверочный расчет КЕО при боковом освещении

8.4.1 Проверочный расчет КЕО в точках характерного разреза помещения при боковом освещении следует выполнять по формуле (Б.1).

Расчет КЕО проводят в следующей последовательности:

а) график I (рисунок 8.8) накладывают на поперечный разрез помещения таким образом, чтобы его полюс (центр) О совместился с расчетной точкой A (рисунок 8.9), а нижняя линия графика — со следом рабочей поверхности;

б) по графику I подсчитывают число лучей, проходящих через поперечный разрез светового проема от неба, n1 и число лучей от противостоящего здания n_{1}\prime в расчетную точку A;

в) отмечают номера полуокружностей на графике I, совпадающих с серединой C1 участка светового проема, через который из расчетной точки видно небо, и с серединой C2 участка светового проема, через который из расчетной точки видно противостоящее здание (рисунок 8.9);

г) график II (рисунок 8.10) накладывают на план помещения таким образом, чтобы его вертикальная ось и горизонталь, номер которой соответствует номеру концентрической полуокружности [перечисление в)], проходили через точку C1 (рисунок 8.11);

д) подсчитывают число лучей n2 по графику II, проходящих от неба через световой проем на плане помещения в расчетную точку О (рисунок 8.11);

е) определяют значение геометрического КЕО \epsilon_{\text{б}} , учитывающего прямой свет от неба, по формуле (Б.11);

ж) график II накладывают на план помещения таким образом, чтобы его вертикальная ось и горизонталь, номер которой соответствует номеру концентрической полуокружности [перечисление в)], проходили через точку C2 (рисунок 8.11);

и) подсчитывают число лучей n_{2}\prime по графику II, проходящих от противостоящего здания через световой проем на плане помещения в расчетную точку A;

к) по формуле (Б.12) определяют значение геометрического коэффициента естественной освещенности \epsilon_{\text{зд}} , учитывающего свет, отраженный от противостоящего здания;

л) определяют значение угла \gamma , под которым видна середина участка неба из расчетной точки на поперечном разрезе помещения (рисунок 8.9);

м) по значению угла \gamma и заданным параметрам помещения и окружающей застройки в соответствии с формулой (3.2) и приложением Б определяют значения коэффициентов CN, q(\gamma) , bф, Kзд, rо, \tau_{\text{о}} и MF, подставляют в формулу (Б.1) и вычисляют значение КЕО в расчетной точке помещения.

Примечания

1 Графики I и II применимы только для световых проемов прямоугольной формы.

2 План и разрез помещения выполняют (вычерчивают) в одном масштабе.

При наличии в помещении различно ориентированных световых проемов расчет КЕО в точке нормирования характерного разреза проводят для каждого светового проема отдельно, а полученные значения КЕО от различно ориентированных проемов суммируют.

Примечания

1 Один луч — это участок между сплошными линиями на графике.

2 Пунктирными линиями на графике показаны десятые доли луча.

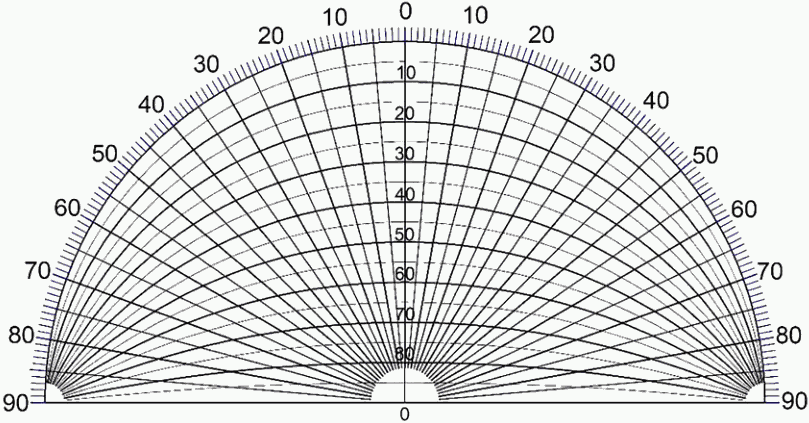

Рисунок 8.8 — График I для расчета геометрического КЕО (Данилюка)

A — расчетная точка; О — полюс графика I; C1 — середина участка светового проема, через который из расчетной точки видно небо; C2 — середина участка светового проема, через который из расчетной точки видно противостоящее здание

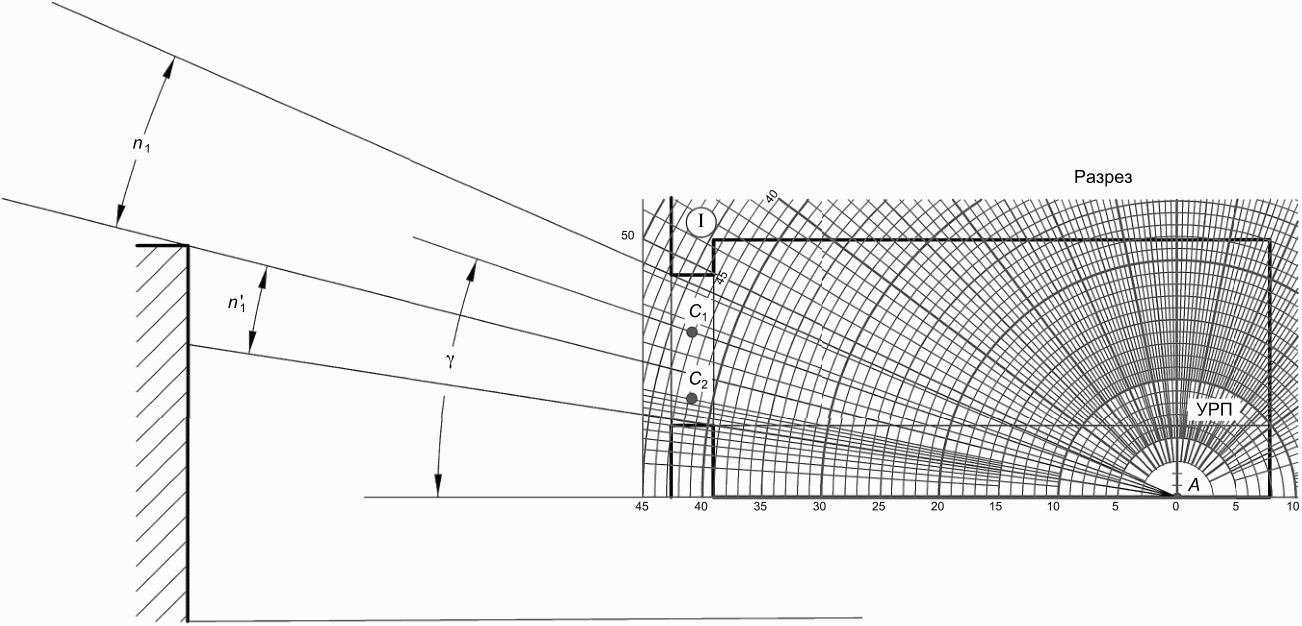

Рисунок 8.9 — Пример использования графика I для подсчета числа лучей от неба и противостоящего здания

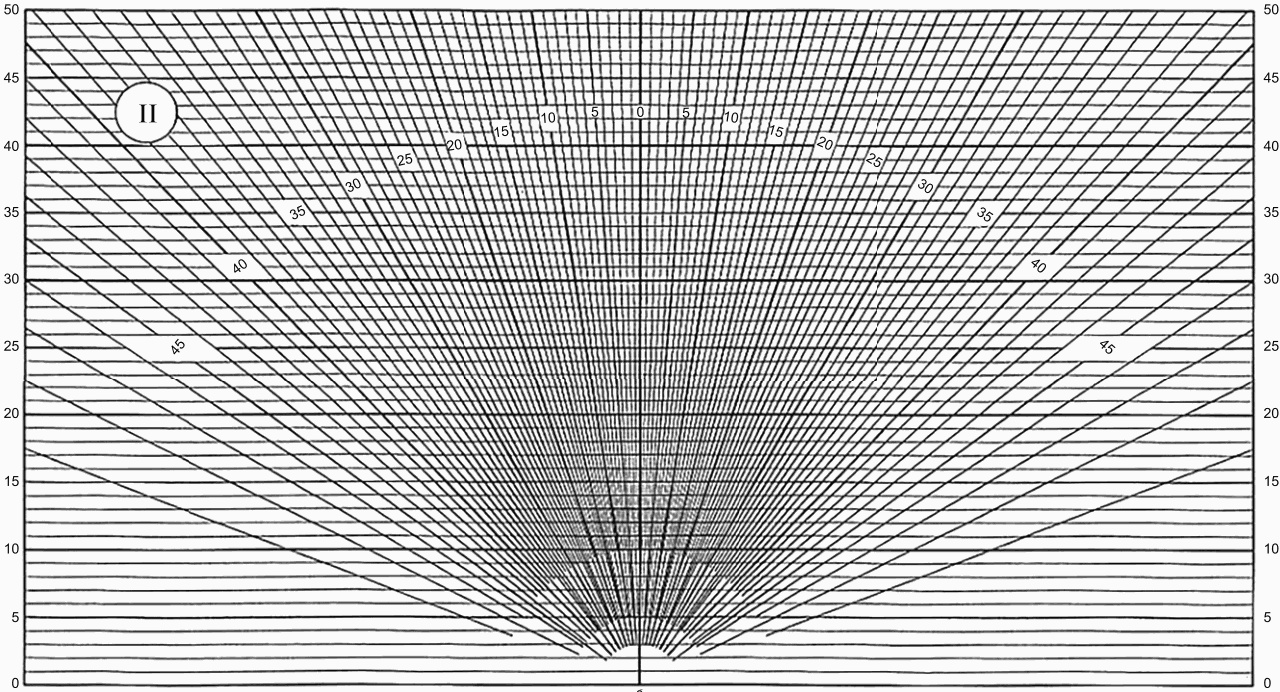

Рисунок 8.10 — График II для расчета геометрического КЕО (Данилюка)

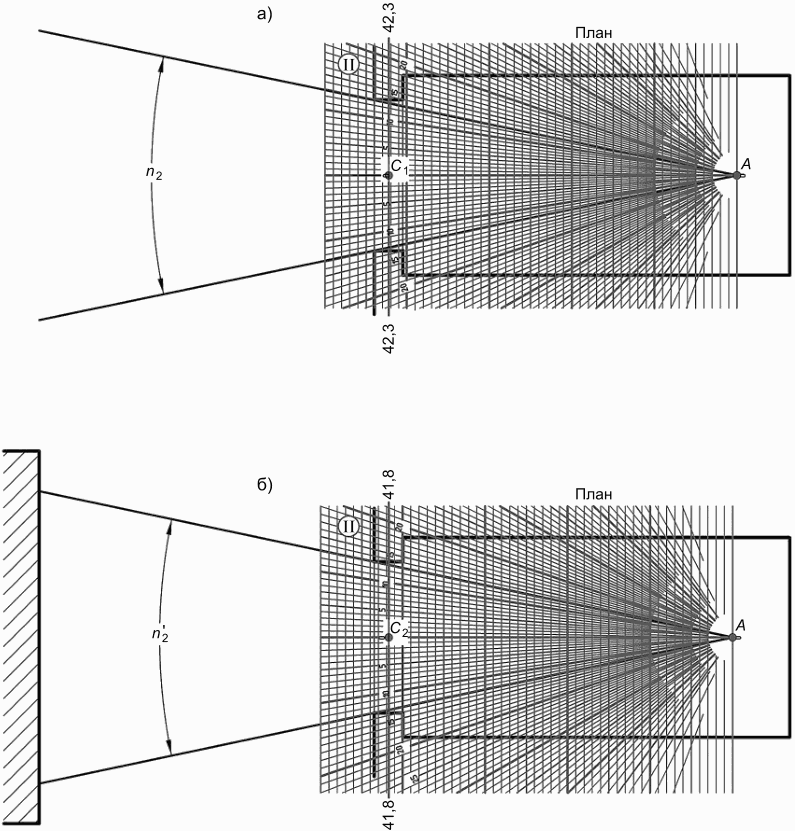

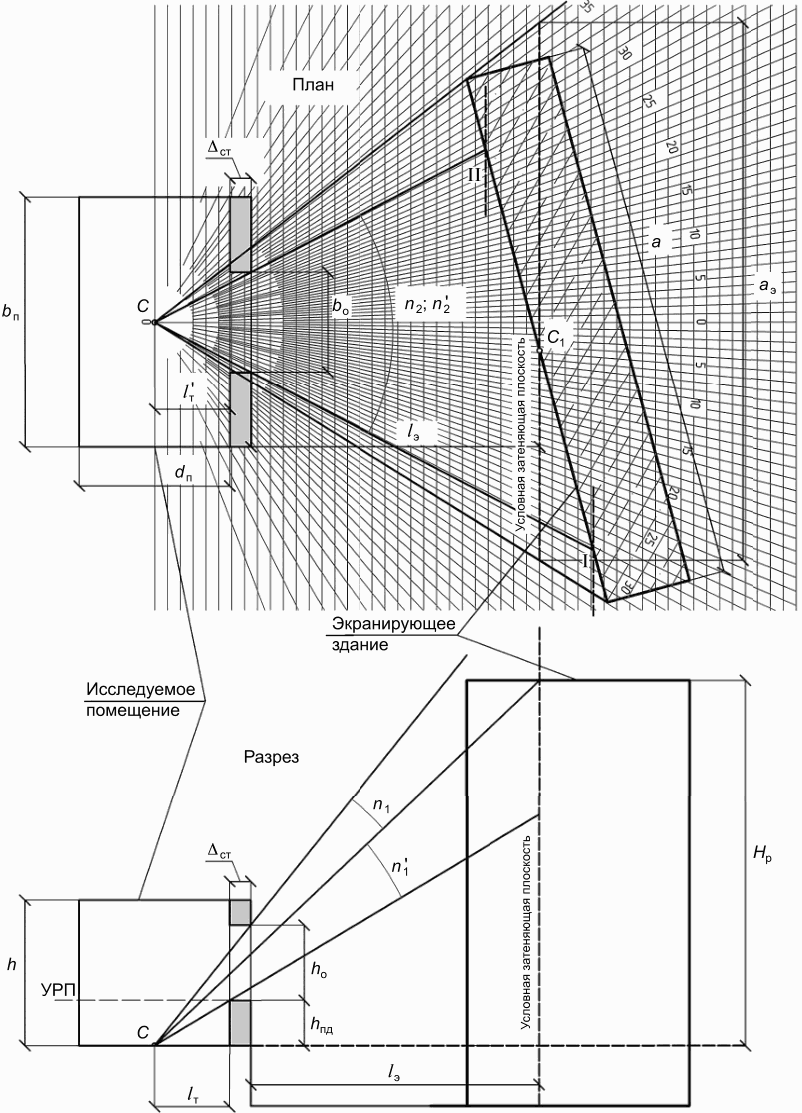

Рисунок 8.11 — Пример использования графика II для подсчета числа лучей: а) от неба; б) от противостоящего здания

8.4.2 При наличии в помещении балкона, лоджии, горизонтального козырька и вертикального экрана проверочный расчет выполняют так же, как и для помещений без балкона или лоджии, а наличие балкона, лоджии, горизонтального козырька и вертикального экрана учитывают понижающим коэффициентом K по таблицам Б.17, Б.18.

В помещениях с затемняющими элементами подсчет количества лучей по графикам I и II на разрезе и плане выполняется без учета влияния балконов, лоджий, горизонтальных козырьков и вертикальных экранов на величину геометрического КЕО.

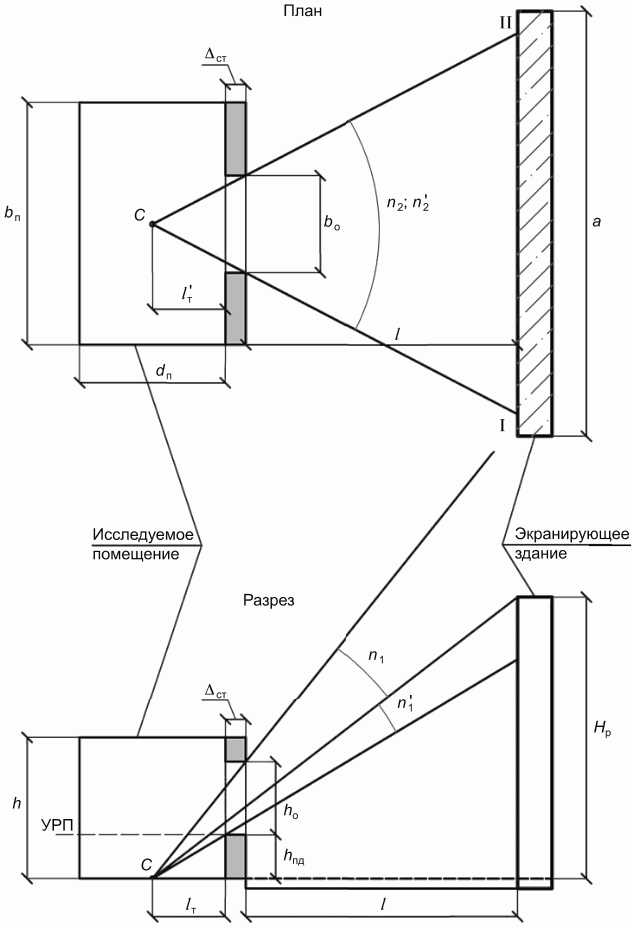

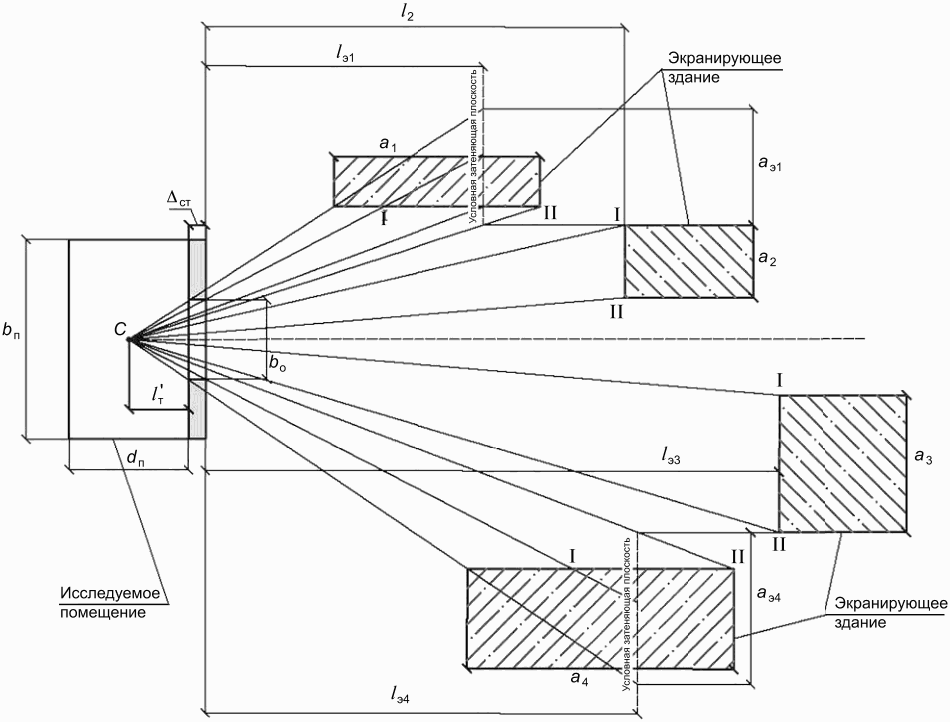

8.4.3 При боковом освещении КЕО в помещениях проектируемого здания могут быть повышены до нормативных значений за счет увеличения площади остекления, а также за счет применения стекол, стеклопакетов и светопрозрачных конструкций с повышенным коэффициентом пропускания света.

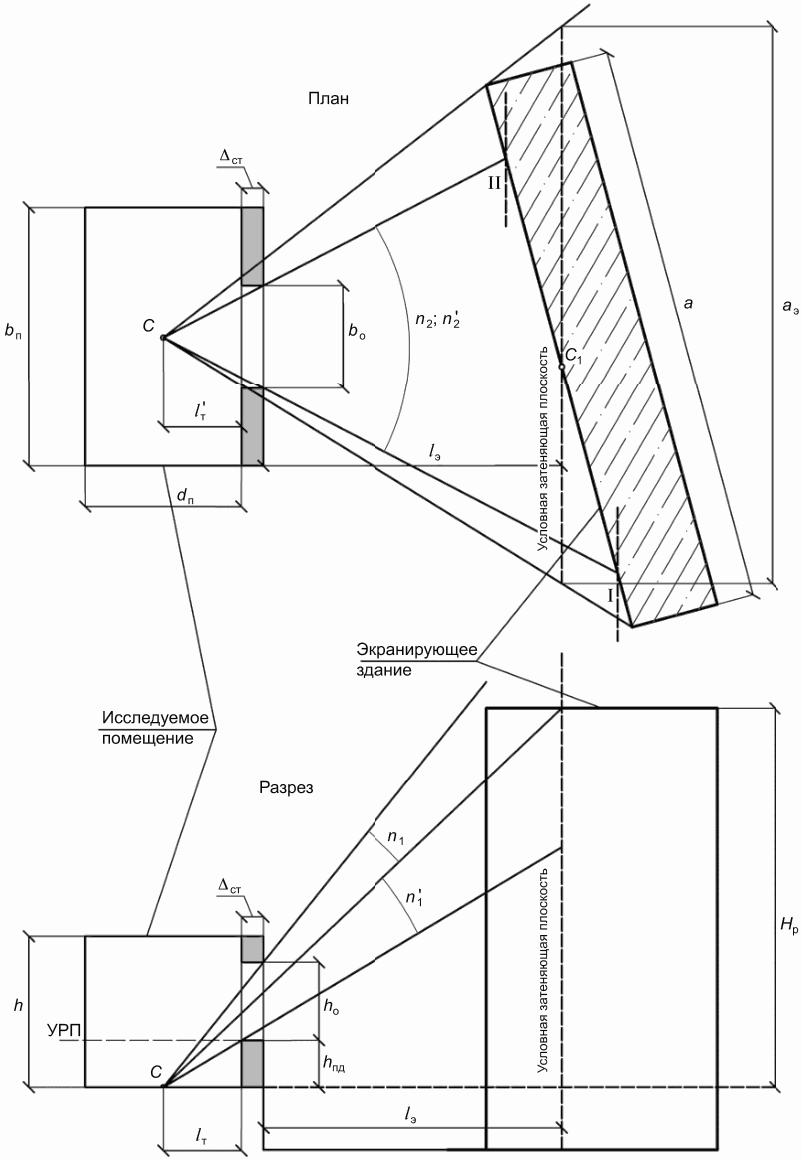

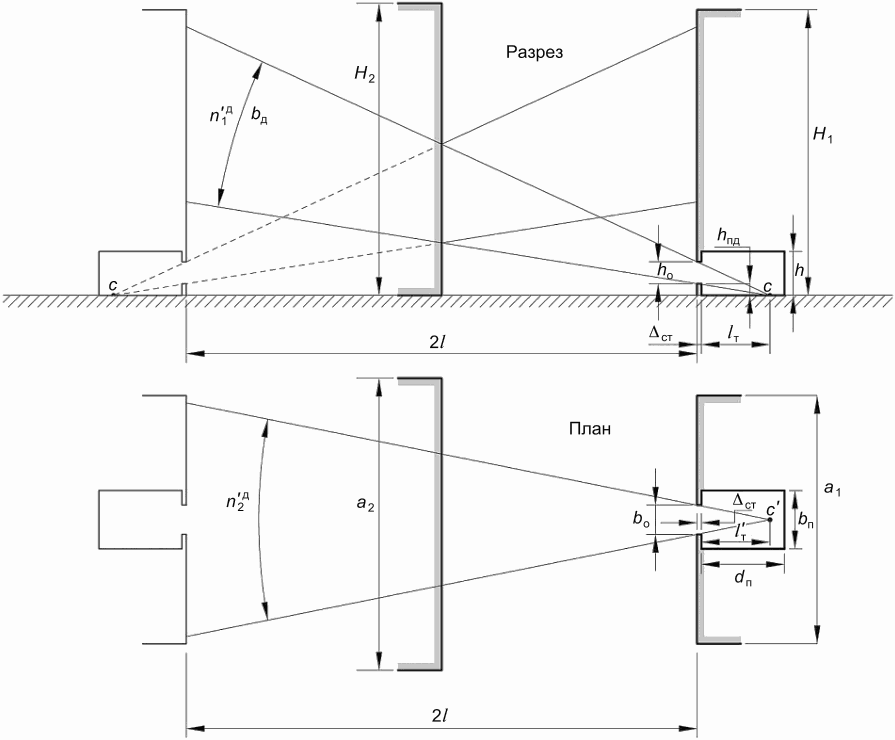

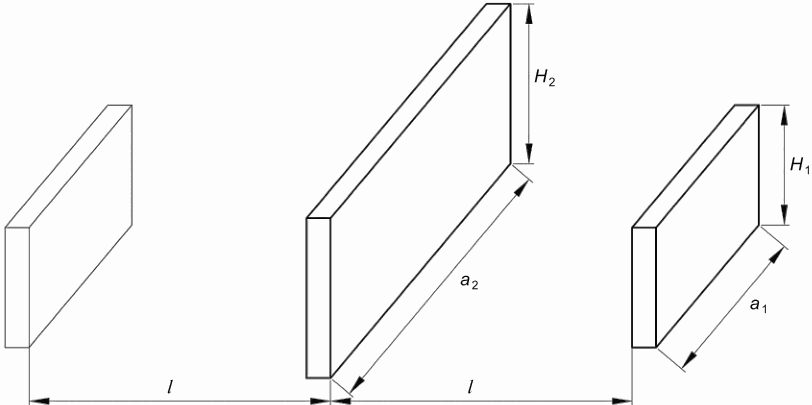

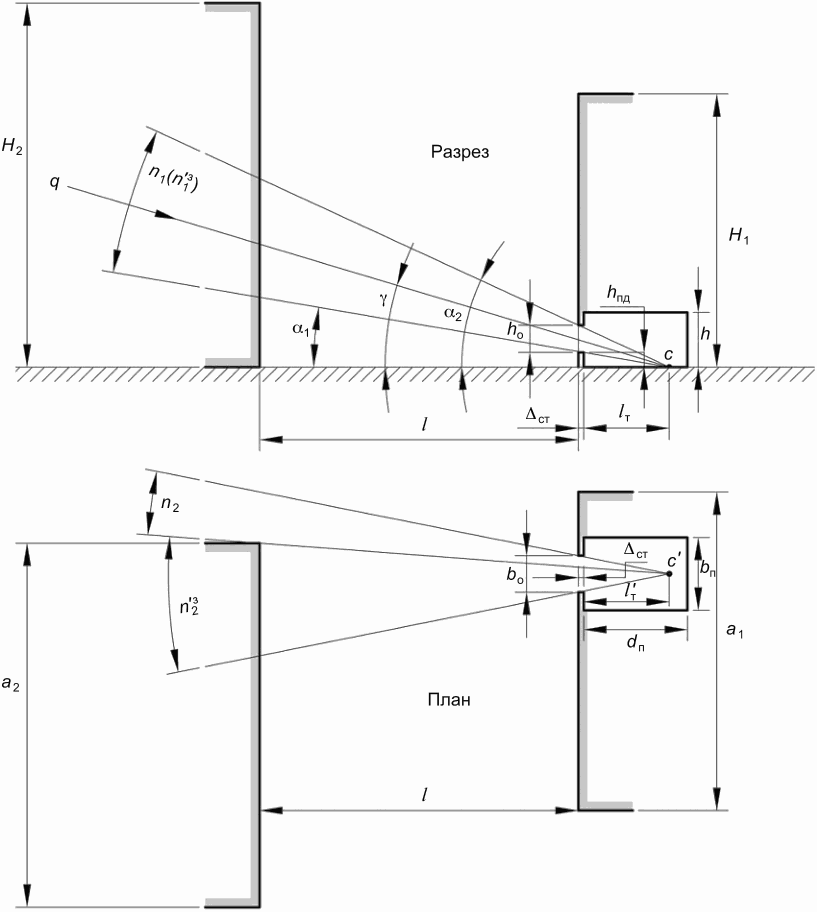

8.4.4 При боковом освещении КЕО в помещениях зданий, прилегающих к проектируемому объекту, могут быть повышены до нормативных значений увеличением средневзвешенного коэффициента отражения фасада проектируемого здания за счет применения фасадных материалов с высоким коэффициентом отражения света, а также за счет применения стекол с покрытиями, обладающими повышенными коэффициентами отражения света.

Характеристики пропускания и отражения света строительными материалами и конструкциями приведены в приложении Б.

8.5 Проверочный расчет КЕО при верхнем освещении

8.5.1 Проверочный расчет КЕО в точках характерного разреза помещения при верхнем освещении через прямоугольные фонари, шедовые, трапециевидные, А-образные следует выполнять по формуле (Б.2).

Проверочный расчет КЕО в точках характерного разреза помещения при верхнем освещении через зенитные и шахтные фонари следует выполнять по формуле (Б.3).

Расчет КЕО проводят в такой последовательности:

а) график I (рисунок 8.8) накладывают на поперечный разрез помещения таким образом, чтобы полюс (центр) О графика совмещался с расчетной точкой, а нижняя линия графика — со следом рабочей поверхности. Подсчитывают число радиально направленных лучей графика I, проходящих через поперечный разрез первого светового проема (n1)1, второго светового проема (n1)2, третьего светового проема (n1)3 и т.д.; при этом отмечают номера полуокружностей, которые проходят через середину первого, второго, третьего световых проемов и т.д.;

б) определяют углы \gamma_{1} , \gamma_{2} , \gamma_{3} и т.д. между нижней линией графика I и линией, соединяющей полюс (центр) графика I с серединой первого, второго, третьего световых проемов и т.д.;

в) график II (рисунок 8.10) накладывают на продольный разрез помещения; при этом график располагают так, чтобы его вертикальная ось и горизонталь, номер которой должен соответствовать номеру полуокружности на графике I, проходили через середину светового проема (точка C).

Подсчитывают число лучей по графику II, проходящих через продольный разрез первого светового проема (n₂)₁, второго светового проема (n2)2, третьего светового проема (n2)3 и т.д. (примеры применения графиков при верхнем освещении приведены в СП 419.1325800);

г) вычисляют значение геометрического КЕО \epsilon_{\text{в}1} в первой точке характерного разреза помещения по формуле

\epsilon_{\text{в}1} = 0,01((n_{1}q(\gamma_{1})n_{2})_{1} + (n_{1}q(\gamma_{2})n_{2})_{2} + (n_{1}q(\gamma_{3})n_{2})_{3} + \ldots + (n_{1}q(\gamma_{i})n_{2})_{i}) , (8.1)

где i — число световых проемов;

q(\gamma) — коэффициент, учитывающий неравномерную яркость участка небосвода, видимого из первой точки соответственно под углами \gamma_{1} , \gamma_{2} , \gamma_{3} и т.д., определяемый по формуле (3.2);

д) повторяют вычисления в соответствии с перечислениями а) - г) для всех точек характерного разреза помещения до № включительно (где N — число точек, в которых проводят расчет КЕО);

е) определяют среднее значение геометрического КЕО \epsilon_{cp} по формуле (Б.9);

ж) по заданным параметрам помещения и световых проемов в соответствии с приложением Б определяют значения r2, kф, \tau_{\text{о}} ;

и) последовательно для всех точек вычисляют расчетное значение КЕО по формуле (Б.2).

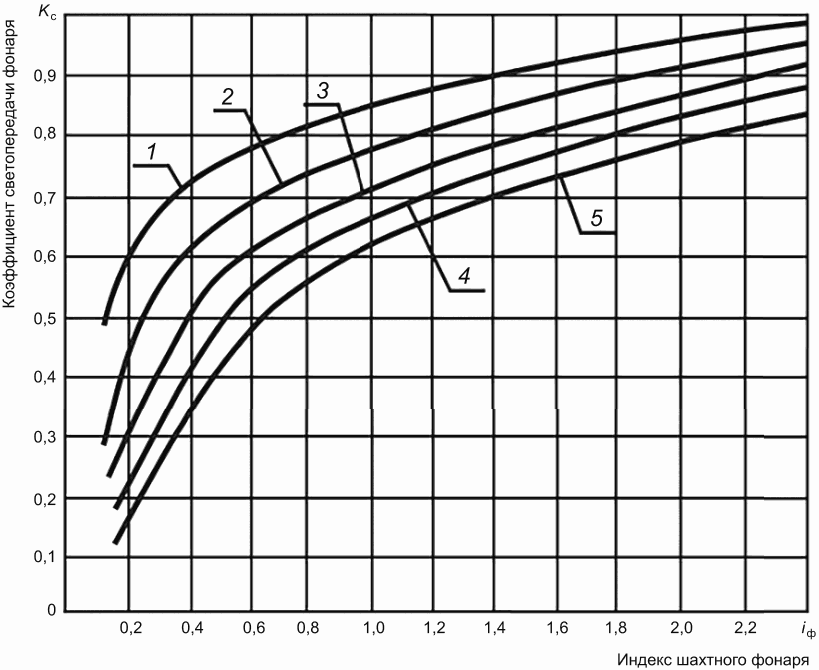

Индекс фонаря iф с отверстиями в форме прямоугольника определяют по формуле

i_{\text{ф}} = 4(A_{\text{ф}.\text{в}} + A_{\text{ф}.\text{н}})/(\sqrt{\pi} h_{\text{с}.\text{ф}}(P_{\text{ф}.\text{в}} + P_{\text{ф}.\text{н}})) , (8.2)

где Aф.в — площадь верхнего отверстия фонаря;

Aф.н — площадь нижнего отверстия фонаря;

hс.ф — высота светопроводной шахты фонаря, м;

Pф.в, Pф.н — периметры верхнего и нижнего отверстий фонаря соответственно, м.

Индекс фонаря iф с отверстиями в форме круга определяют по формуле

iф = (rф.в + rф.н)/2hс.ф, (8.3)

где rф.в, rф.н — радиусы верхнего и нижнего отверстий фонаря соответственно.

Коэффициент \tau_{\text{о}} определяют по формуле (Б.8), r2 — по таблице Б.21, коэффициент эксплуатации MF — по СП 52.13330.

Расчет проводят в следующем порядке:

а) вычисляют значение геометрического КЕО в первой точке характерного разреза помещения по формуле

\epsilon_{1} = 100A_{\text{ф}.\text{в}} \sum_{i = 1}^{N_{\text{ф}}} \frac{q(\alpha_{i})cos^{(2 + 2/K_{c})}\alpha_{i}}{\pi h_{p}^{2}} ; (8.4)

где Aф.в — площадь входного верхнего отверстия фонаря;

i — номер фонаря;

Nф — число фонарей;

q(\alpha_{i}) — коэффициент, учитывающий неравномерную яркость пасмурного неба Международной комиссии по освещению (МКО);

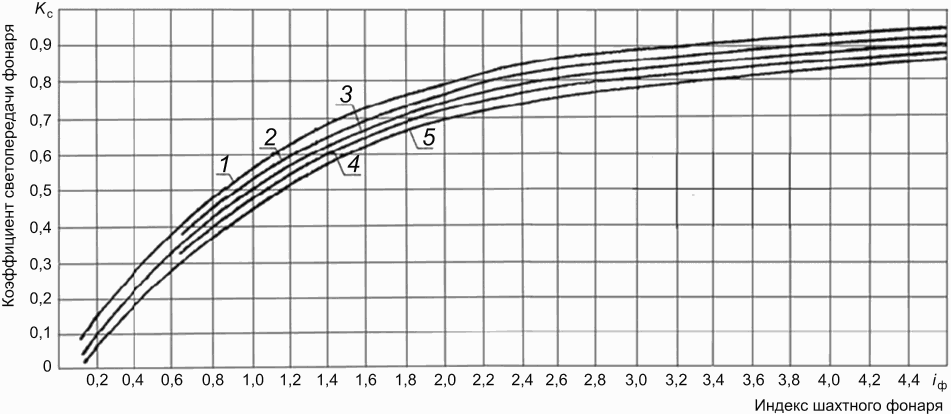

Kс — коэффициент светопередачи фонаря;

б) повторяют вычисления в соответствии с перечислением а) для всех точек характерного разреза помещения до Nj включительно (где Nj — число точек, в которых проводят расчет КЕО);

в) определяют \epsilon_{\text{ср}} по формуле

\epsilon_{\text{ср}} = (\epsilon_{1} + \epsilon_{2} + \epsilon_{3} + \ldots + \epsilon_{N_{j}})/N_{j} ; (8.5)

г) последовательно для всех точек вычисляют прямую составляющую КЕО \sigma_{\text{пр}} по формуле

\sigma_{\text{пр}j} = \epsilon_{j}\tau_{o}MFC_{N} ; (8.6)

д) определяют отраженную составляющую КЕО \sigma_{\text{отр}} , значение которой одинаково для всех точек, по формуле

\sigma_{\text{отр}} = \epsilon_{\text{ср}}(r_{2} - 1)\tau_{o}MFC_{N} ; (8.7)

е) определяют расчетное значение КЕО e_{\text{р}}^{\text{в}} в каждой точке характерного разреза с учетом отраженного от поверхностей помещения и прямого света по формуле

e_{\text{р}j}^{\text{в}} = \sigma_{\text{пр}j} + \sigma_{\text{отр}} . (8.8)

8.5.2 Проверочный расчет среднего значения КЕО в плоскости характерного разреза помещения при верхнем освещении следует выполнять по формуле (Б.10). Число расчетных точек должно быть не менее пяти с размером помещения более 4 м по характерному разрезу. Первая и последняя точки принимаются на расстоянии 1 м от поверхности стен.

8.6 Расчет КЕО от световых проемов, имеющих форму, отличную от прямоугольника

8.6.1 При расчете КЕО в помещениях со световыми проемами в наружных стенах круглой, полукруглой или эллиптической формы такие световые проемы следует заменять световыми проемами прямоугольной формы одинаковой площади, для чего определяют размеры эквивалентного по площади прямоугольника (рисунок 8.12).

8.6.2 В помещениях со световыми проемами круглой формы в покрытии значение геометрического КЕО \epsilon_{\text{в}i} , %, следует определять по формуле

, (8.9)

где \psi — угол, образуемый линиями, проведенными из расчетной точки A к границам светового проема, град, рисунок 8.13.

a — большая полуось эллипса; b — малая полуось эллипса; r — радиус окружности

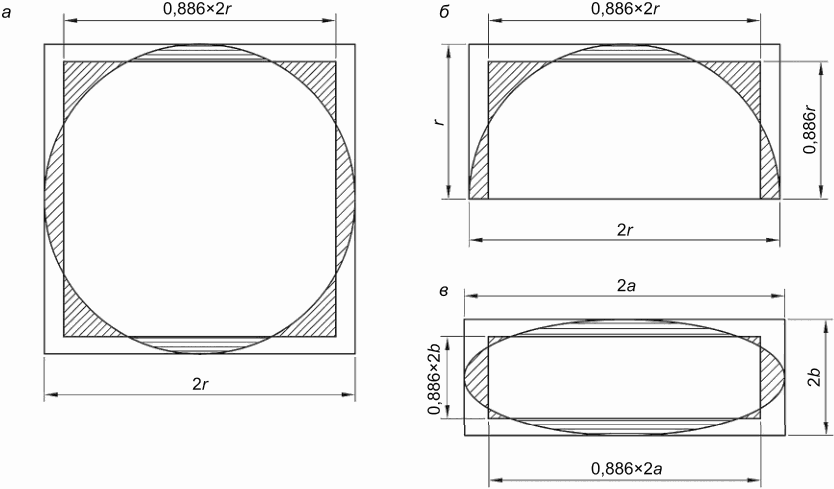

Рисунок 8.12 — Замена круглого (а), полукруглого (б) и эллиптического (в) световых проемов эквивалентными прямоугольными

\psi — угол, под которым виден диаметр светового проема из расчетной точки A

Рисунок 8.13 — Схема для определения КЕО от световых проемов круглой формы в покрытии

9 Проектирование естественного освещения некоторых типовых помещений

9.1 Жилые помещения

9.1.1 Для обеспечения естественного освещения жилых помещений при боковом освещении отношение глубины помещения dп к высоте верхней грани светового проема над уровнем пола h02 не должно превышать 2,5 (рисунок 9.1).

Жилые помещения, расположенные на верхних этажах зданий, допускается проектировать с одним верхним освещением через световые проемы в кровле.

9.1.2 Нормируемые значения КЕО в жилых помещениях следует принимать по приложению А и СП 52.13330.

9.1.3 Расчет естественного освещения жилых помещений выполняют согласно приложению Б.

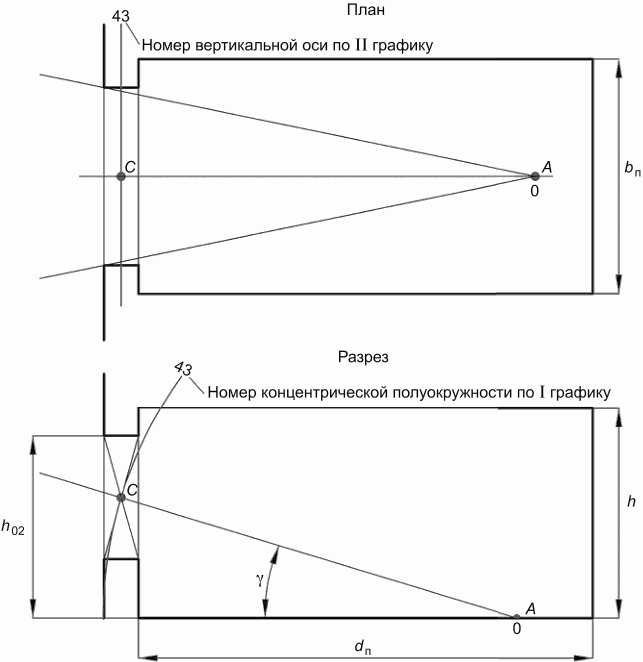

Рисунок 9.1 — План и разрез жилой комнаты

9.1.4 При разработке типовых проектов жилых зданий, предназначенных для расположения в административных районах 2, 3, 4, 5-й групп по ресурсам светового климата, ориентация которых по сторонам горизонта неизвестна, значение КЕО следует определять согласно СП 52.13330.2016 (пункт 5.8), при этом коэффициент светового климата CN следует принимать для северной ориентации световых проемов по сторонам горизонта.

9.1.5 При разработке типовых проектов жилых зданий, когда неизвестно расположение противостоящих зданий, значение КЕО, полученное по формуле (Б.1) для открытого горизонта (без противостоящего здания), необходимо умножать на коэффициент Kзд2 = Kздdф согласно таблице 9.1, учитывающий среднестатистическое затенение световых проемов в жилых помещениях первого или второго (в случае расположения на первом этаже магазинов, библиотек, ателье и т.п.) этажей противостоящими зданиями.

Таблица 9.1

Коэффициент Kзд2, учитывающий среднестатистическое затенение световых проемов в жилых помещениях первого или второго этажей

9.1.6 Для увеличения коэффициента использования естественного освещения следует принимать светлую отделку фасадов зданий и поверхностей жилых помещений, располагаемых на нижних этажах зданий.

9.1.7 В жилых зданиях высотой три этажа и более, располагаемых в 5-й группе административных районов по СП 52.13330.2016 (приложение Е), световые проемы, а также проемы лоджий и веранд, обращенные на сектор горизонта 200° — 290°, должны быть оборудованы наружными регулируемыми солнцезащитными устройствами.

9.2 Административные помещения, офисы

9.2.1 Освещение рабочих кабинетов, офисов следует проектировать на основе следующих требований:

а) создание необходимых условий освещения на рабочих столах, расположенных в глубине помещения, при выполнении разнообразных зрительных работ (чтение типографского и машинописного текстов, рукописных материалов, различение деталей графических материалов и т.п.);

б) обеспечение зрительной связи с наружным пространством;

в) защита помещений от слепящего действия;

г) благоприятное распределение яркостей в поле зрения.

9.2.2 Боковое освещение рабочих кабинетов должно осуществляться отдельными световыми проемами.

Административные помещения, офисы, расположенные на верхних этажах зданий, допускается проектировать с одним верхним освещением через световые проемы в кровле.

9.2.3 Для обеспечения зрительного контакта с наружным пространством заполнение световых проемов следует выполнять светопрозрачным оконным стеклом.

9.2.4 Расчет естественного освещения административных и офисных помещений выполняют согласно приложению Б.

9.2.5 Коэффициенты отражения света \rho внутренними поверхностями рабочих кабинетов и офисов должны быть не менее значений, приведенных в таблице 9.2.

Таблица 9.2

Коэффициенты отражения света \rho внутренними поверхностями рабочих кабинетов и офисов

9.3 Учебные помещения общеобразовательных организаций

9.3.1 При проектировании естественного освещения учебных помещений общеобразовательных организаций должны быть обеспечены нормированные значения КЕО, зрительная связь с наружным пространством, оптимальная цветовая отделка помещений с учетом климатических условий.

9.3.2 Для освещения учебных помещений следует применять естественное освещение, соответствующее требованиям [4].

9.3.3 Нормированное значение КЕО в учебных кабинетах обеспечивается выбором размеров и расположения световых проемов.

9.3.4 Для рационального и равномерного освещения учебных кабинетов и помещений необходимо использовать отделочные материалы и краски, создающие матовую поверхность. Коэффициенты отражения света внутренними поверхностями учебных помещений должны быть не менее, приведенных в [4].

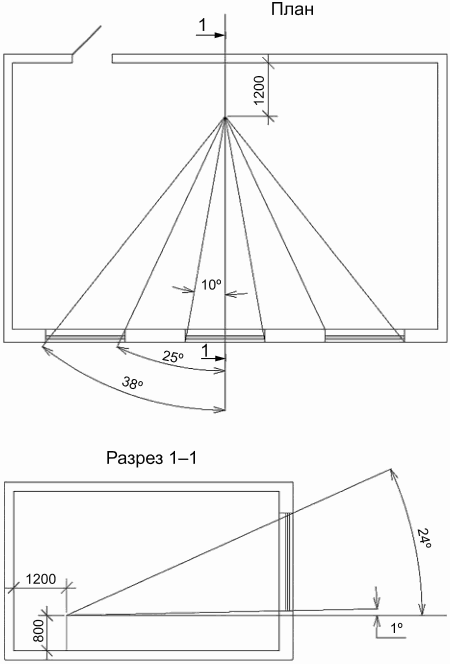

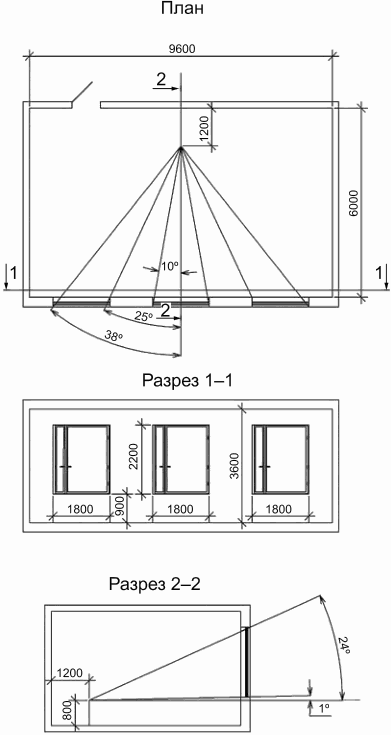

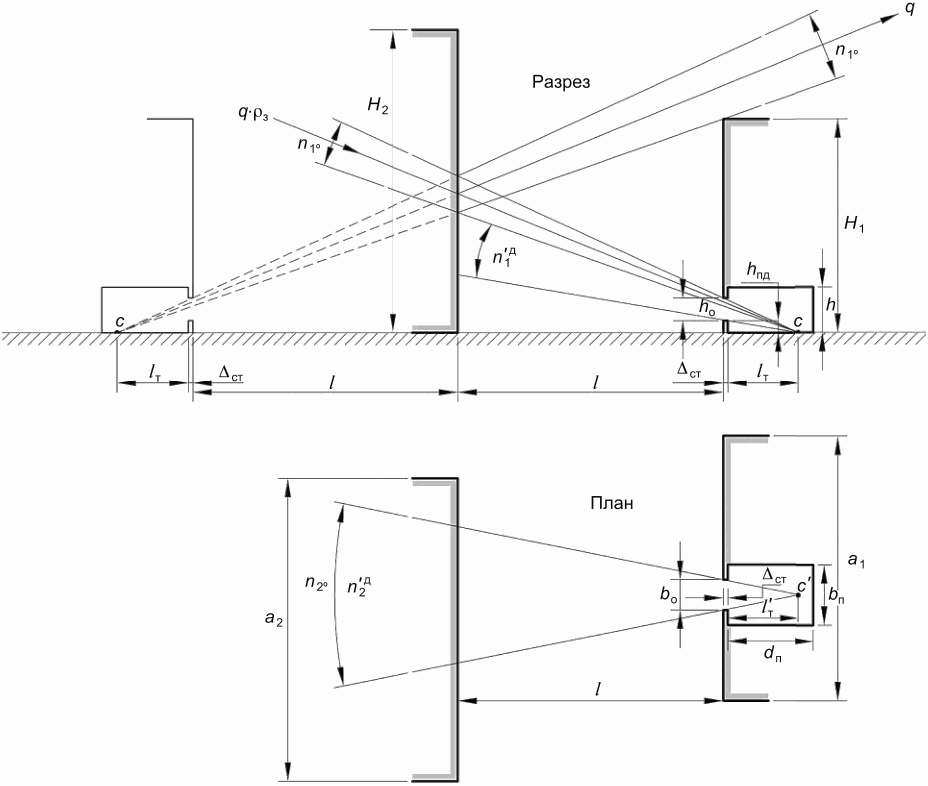

9.3.5 Расчет естественного освещения учебных помещений выполняют согласно приложению Б или приложению В. Расчет естественного освещения по приложению В позволяет более точно учитывать затенение помещений прилегающей застройкой.

9.4 Помещения с зенитными и шахтными фонарями

9.4.1 В одноэтажных общественных зданиях с недостаточным боковым естественным освещением допускается устраивать зенитные и шахтные фонари. К таким помещениям могут быть отнесены читальные, лекционные, спортивные, выставочные, торговые и обеденные залы и помещения верхних этажей общественных зданий.

Размещать фонари следует с учетом конструктивных элементов покрытия, инженерных коммуникаций и инженерного оборудования, а также в увязке с предполагаемым расположением осветительных приборов и с учетом требований равномерности освещения:

а) квадратные в плане и круглые фонари рекомендуется размещать по углам квадрата, а прямоугольные — по углам прямоугольника с соотношением сторон в поперечном и продольном направлениях, соответствующим соотношению сторон основания опорного стакана или выходного отверстия светопроводной шахты;

б) в целях обеспечения равномерности освещения размеры выходных отверстий фонарей должны быть не более 0,25 — 0,50 высоты помещения, а расстояние между крайним рядом фонарей и стеной не должно превышать 0,50 расстояния между средними рядами фонарей;

в) фонари рекомендуется размещать между фермами или балками покрытия на площади, свободной от инженерных коммуникаций и оборудования.

9.4.2 Нижнее отверстие светопроводной шахты фонаря должно быть на уровне потолка основного помещения.

9.4.3 Суммарная площадь фонарей в зданиях не должна превышать 20% освещаемой площади пола.

9.5 Помещения с мансардными окнами

9.5.1 При углах наклона остекления мансардных окон, не превышающих 45° (угловых градусов), расчет КЕО выполняется как для верхнего естественного освещения, и норма КЕО принимается для верхнего естественного освещения. В этом случае в расчетной схеме мансардного помещения, приведенной на рисунке 9.2, мансардное окно рассматривают, как «условный» зенитный фонарь, представляющий собой проекцию мансардного окна на горизонтальную ось x.

9.5.2 Расчет КЕО в мансардном помещении осуществляется для «условного» горизонтального светопроема (зенитного фонаря), как для верхнего естественного освещения с определением среднего значения КЕО по характерному разрезу помещения на уровне рабочей поверхности по формуле (Б.2).

9.5.3 При углах наклона остекления мансардных окон более 45° (угловых градусов) расчет КЕО выполняется как для бокового естественного освещения, и норма КЕО регламентируется также для бокового естественного освещения. В этом случае в расчетной схеме мансардного помещения, приведенной на рисунке 9.3, мансардное окно рассматривают, как «условный» вертикальный проем, представляющий собой проекцию мансардного окна на вертикальную ось y.

9.5.4 Расчет КЕО в мансардном помещении по расчетной схеме, приведенной на рисунке 9.3, проводят для «условного» вертикального светопроема, как для бокового естественного освещения по приложению Б с использованием формулы (Б.1).

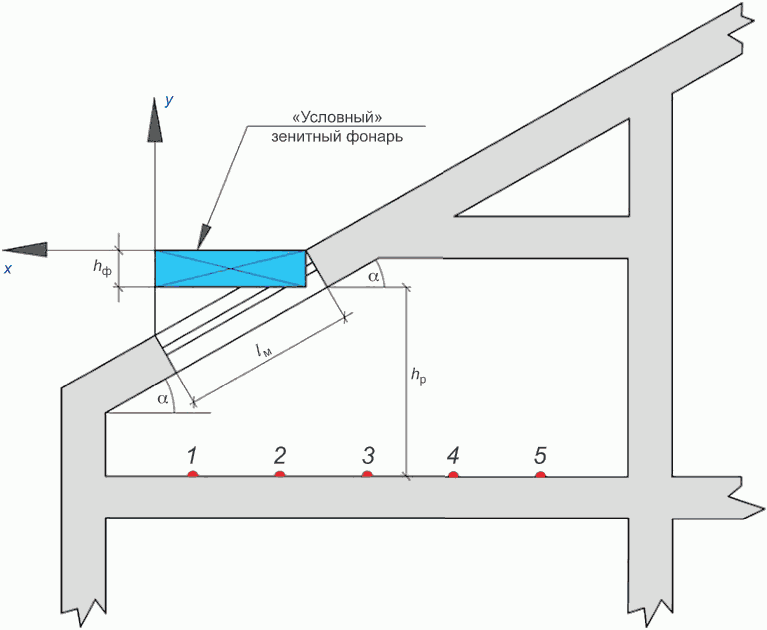

1, 2, 3, 4, 5 — точки расчета КЕО; \alpha — угол наклона окна; lм — длина мансардного окна; hф — высота фонаря; hр — расчетная высота от уровня рабочей поверхности до нижнего отверстия фонаря

Рисунок 9.2 — Расчетная схема мансардного помещения с мансардным окном при его наклоне к горизонту не более 45° (угловых градусов)

A — точка расчета КЕО; \alpha — угол наклона окна; lм — длина окна

Рисунок 9.3 — Расчетная схема мансардного помещения с мансардным окном при его наклоне к горизонту более 45° (угловых градусов)

10 Расчет искусственного освещения при совмещенном освещении

10.1 Общие положения по расчету искусственного освещения

10.1.1 При проектировании рабочего искусственного освещения необходимо обеспечить среднюю освещенность, равномерность распределения освещенности по помещению U0 и среднюю освещенность на рабочих местах не ниже нормируемых значений. Объединенный показатель дискомфорта RUG при высотах подвеса осветительных приборов в помещениях до 7 м и коэффициент пульсации освещенности Kп не должны превышать нормируемых значений.

10.1.2 Энергетическая эффективность искусственного освещения, выраженная в значениях удельной мощности в Вт/м2, не должна превышать нормируемых значений, приведенных в ГОСТ 32498.

10.1.3 Расчет искусственного освещения проводят двумя основными методами: точечным методом и методом светового потока, подразделяющимся на метод коэффициента использования и метод удельной мощности.

10.1.4 Предварительный расчет искусственного освещения выполняют методом удельной мощности, в ходе которого на основании данных о размерах помещения, нормируемой освещенности, мощности и типа кривой силы света осветительного прибора определяют необходимое количество осветительных приборов и выбирают схему размещения их в помещении.

После определения количества осветительных приборов рассчитывают значение средней освещенности, которая будет обеспечена в помещении.

10.1.5 Проверочный расчет искусственного освещения выполняется точечным методом по предварительно разработанной схеме размещения осветительных приборов с определенной ранее кривой силы света и мощностью.

10.1.6 При расчете искусственного освещения при помощи программных средств используются базы данных фотометрических файлов осветительных приборов от производителя.

10.1.7 В ходе проверочного расчета определяют среднюю освещенность по помещению, среднюю освещенность на рабочих местах (при необходимости), равномерность распределения освещенности, ограничение слепящего действия осветительной установки по объединенному показателю дискомфорта RUG и энергетическую эффективность.

10.1.8 Коэффициент пульсации осветительной установки искусственного освещения принимают на основании данных о коэффициенте пульсации светового потока источника света или осветительного прибора.

10.2 Расчет искусственного освещения по удельной мощности

10.2.1 Индекс помещения i определяют по формуле

i = \frac{S}{(h_{\text{о}.\text{п}} - h_{\text{р}.\text{п}}) \cdot (a + b)} , (10.1)

где S — площадь помещения, м;

a — длина помещения, м;

b — ширина помещения, м;

hо.п — монтажная высота подвеса осветительных приборов;

hр.п — высота рабочей поверхности.

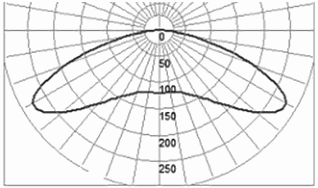

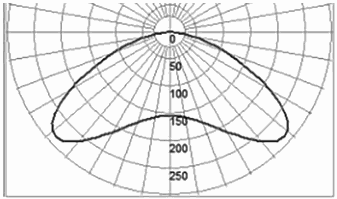

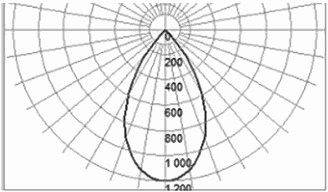

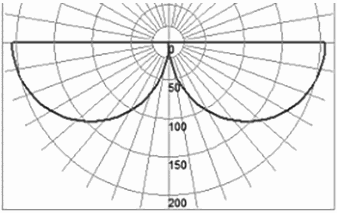

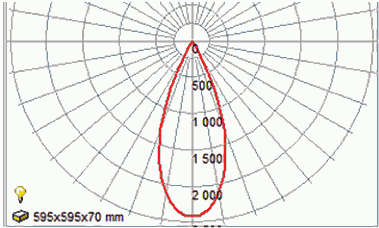

10.2.2 По таблицам удельной мощности для типовых кривых сил света (таблицы Д.1 - Д.10) определяют значение удельной мощности W для помещения с рассчитанным индексом помещения, коэффициентом отражения потолка, стен, пола, Вт/м2.

10.2.3 Количество необходимых осветительных приборов № для создания нормируемой освещенности определяют по формуле

N = \frac{W \times S}{P} , (10.2)

где W — удельная мощность, Вт/м2;

S — площадь помещения, м2;

P — мощность осветительного прибора, Вт.

10.2.4 Световую отдачу источника света \eta_{\text{и}.\text{с}.} определяют по формуле

\eta_{\text{и}.\text{с}.} = \frac{\text{Ф}_{0}}{P} , (10.3)

где Ф0 — световой поток источника света;

P — мощность источника света.

10.2.5 Световую отдачу осветительного прибора \eta_{\text{о}.\text{п}} определяют по формуле

\eta_{\text{о}.\text{п}.} = \eta_{\text{и}.\text{с}.} \cdot \text{КПД} , (10.4)

где КПД — коэффициент полезного действия осветительного прибора.

10.2.6 Среднюю освещенность в помещении на рабочей поверхности определяют по формуле

E_{\text{ср}} = \frac{\text{Ф}_{0} \cdot E_{\text{норм}} \cdot N}{W \cdot \eta \cdot S} , (10.5)

где Ф0 — световой поток осветительного прибора, лм;

Eнорм — нормируемая освещенность, лк;

S — площадь помещения, м2;

\eta — световая отдача, лм/Вт;

W — удельная мощность, Вт/м2;

N — количество осветительных приборов.

Если рассчитанная средняя освещенность ниже нормируемой, количество осветительных приборов увеличивают, а схему их расстановки изменяют.

10.3 Аварийное освещение

10.3.1 В жилых и общественных зданиях предусматривают аварийное освещение на случай нарушения питания рабочего освещения.

Помещения, в которых проектируется аварийное освещение, виды и нормы аварийного освещения приведены в СП 52.13330 и приложении Ж.

10.3.2 Светильники, используемые для эвакуационного освещения, должны соответствовать ГОСТ IEC 60598-2-22 и размещаться так, чтобы обеспечить нормируемую освещенность рядом с каждым эвакуационным выходом и в местах, где необходимо обозначить потенциальную опасность или разместить оборудование для обеспечения безопасности.

10.3.3 Для маршрутов эвакуации с шириной до 2 м эвакуационное освещение должно обеспечивать горизонтальную освещенность на полу вдоль осевой линии маршрута эвакуации не менее 1 лк. На полу в полосе шириной не менее 50% ширины прохода, симметрично расположенного относительно центральной линии, горизонтальная освещенность E должна быть не менее 0,5 лк.

10.3.4 Аварийное освещение включает в себя систему указания путей эвакуации, которая выполняется эвакуационными знаками безопасности. Места установки знаков безопасности и требования к ним определены СП 52.13330.

10.3.5 Все знаки безопасности и дополнительные направляющие знаки, используемые для безопасной эвакуации, должны соответствовать требованиям ГОСТ ISO 3864-1 и ГОСТ 12.4.026.

11 Расчет времени использования естественного освещения в помещениях

11.1 Продолжительность использования естественного освещения следует определять промежуточным временем между моментами выключения (утром) и включения (вечером) искусственного освещения, когда естественная освещенность становится равной нормированному значению освещенности от установки искусственного освещения.

11.2 Среднюю естественную освещенность в помещении при верхнем освещении от облачного неба в какой-либо момент времени определяют по формуле

E_{\text{ср}} = 0,001e_{\text{ср}}E_{\text{г}}^{\text{о}} , (11.1)

где eср — среднее значение КЕО; определяют по формуле (Б.10);

E_{\text{г}}^{\text{о}} — наружная горизонтальная освещенность при сплошной облачности; принимают по таблице Е.1 приложения Е.

Примечание — Значения наружной горизонтальной освещенности в приложении В приведены для местного среднего солнечного времени TМ. Переход от местного декретного времени к местному среднему солнечному проводят по формуле

T_{\text{М}} = T_{\text{Д}} - N + \lambda - 1 , (11.2)

где TД — местное декретное время;

N — номер часового пояса (рисунок 11.1);

\lambda — географическая долгота пункта, выраженная в часовой мере (15° = 1 ч).

11.3 Значение естественной освещенности в заданной точке A E_{\text{г}A}^{\text{о}} при боковом освещении в условиях сплошной облачности определяют по формуле

E_{\text{г}A}^{\text{о}} = 0,01e_{\text{р}}^{\text{б}}E_{\text{г}}^{\text{о}} , (11.3)

где e_{\text{р}}^{\text{б}} — расчетное значение КЕО в точке A помещения при боковом освещении; определяют по формуле (Б.1).

Расчет естественной освещенности E_{\text{г},M}^{\text{я}} в заданной точке M помещения от окон при безоблачном небе следует проводить:

а) при отсутствии солнцезащитных средств в световых проемах и противостоящих зданий по формуле

E_{\text{г}M}^{\text{я}} = 0,01\tau_{\text{о}}r_{\text{о}}\beta_{\text{б}}\epsilon_{\text{б}i}E_{\text{в}}^{\text{я}} ; (11.4)

б) при затенении окон противостоящими зданиями по формуле

E_{\text{г}M}^{\text{я}} = 0,01\tau_{\text{о}}r_{\text{о}}(\beta_{60}\epsilon_{\text{б}i}E_{\text{в}}^{\text{я}} + \rho_{\text{ф}}b_{\text{ф}i}K_{\text{зд}i}E_{\text{в}}^{\text{сум}}) ; (11.5)

в) при наличии солнцезащитных средств в световых проемах по формуле

E_{\text{г}M}^{\text{я}} = 0,01\tau_{\text{о}}r_{\text{о}}\epsilon_{\text{б}i}E_{\text{в}}^{\text{сум}} ; (11.6)

где \epsilon_{\text{б}i} — геометрический КЕО, определяют по формуле (Б.11);

\beta_{\text{б}} — коэффициент относительной яркости участка неба, видимого через световой проем; принимают по таблице 11.1;

E_{\text{в}}^{\text{я}} — наружная освещенность в вертикальной плоскости, создаваемая рассеянным светом безоблачного неба; принимают в зависимости от ориентации поверхности фасада здания и времени суток;

bфi — средняя относительная яркость фасадов противостоящих зданий; определяют по таблицам Б.1 - Б.5;

Kздi — определяют по формуле (Б.7);

\rho_{\text{ф}} — средневзвешенный коэффициент отражения фасадов противостоящих зданий;

E_{\text{в}}^{\text{сум}} — наружная суммарная освещенность на вертикальной поверхности, создаваемая рассеянным светом неба, прямым светом солнца и светом, отраженным от земной поверхности; принимают по таблице Е.4.

Расчет средней естественной освещенности в помещении от безоблачного неба при верхнем освещении в зависимости от типа светового проема проводят:

а) при световых проемах в плоскости покрытия, имеющих заполнение из светорассеивающих материалов, по формуле

E_{\text{ср}} = 0,01\tau_{\text{о}}r_{2}k_{\text{ф}}\epsilon_{\text{ср}}E_{\text{г}}^{\text{сум}} ; (11.7)

б) при световых проемах в плоскости покрытия, имеющих заполнение из светопрозрачных материалов, по формуле

E_{\text{ср}} = 0,01\tau_{\text{о}}r_{2}k_{\text{ф}}\beta_{\text{в}}\epsilon_{\text{ср}}E_{\text{г}}^{\text{сум}} ; (11.8)

в) при шедовых фонарях по формуле

E_{\text{ср}} = 0,01\tau_{\text{о}}r_{2}k_{\text{ф}}\beta_{\text{в}}\epsilon_{\text{ср}}E_{\text{г}}^{\text{я}} ; (11.9)

г) при прямоугольных фонарях по формуле

E_{\text{ср}} = 0,01\tau_{\text{о}}r_{2}k_{\text{ф}}\beta_{\text{в}}\epsilon_{\text{ср}}(E_{\text{в}}^{\text{я}}\prime + E_{\text{в}}^{\text{я}}\prime\prime) , (11.10)

где \tau_{\text{о}} — общий коэффициент пропускания света, определяемый по формуле (Б.8);

r2 — коэффициент, учитывающий повышение КЕО при верхнем освещении, благодаря свету, отраженному от поверхностей помещения, принимаемый по таблице Б.21;

kф — коэффициент, принимаемый в зависимости от типа фонаря и определяемый по таблице Б.22;

\epsilon_{\text{ср}} — средний геометрический коэффициент естественной освещенности, определяемый по формуле (Б.9);

E_{\text{г}}^{\text{сум}} — суммарная наружная освещенность на горизонтальной поверхности, создаваемая безоблачным небом и прямым светом солнца, принимаемая по таблице Е.3;

E_{\text{г}}^{\text{я}} — наружная освещенность на горизонтальной поверхности, создаваемая безоблачным небом, принимаемая по таблице Е.3;

\beta_{\text{в}} — коэффициент относительной яркости участков безоблачного неба, видимых через световые проемы; принимают по таблице 11.2;

E_{\text{в}}^{\text{я}} — наружная освещенность на вертикальной, создаваемая безоблачным небом;

E_{\text{в}}^{\text{я}}\prime и E_{\text{в}}^{\text{я}}\prime\prime — наружная освещенность на двух противоположных сторонах вертикальной поверхности.

Примечания

1 Прямой солнечный свет в расчетах освещенности учитывают при наличии в световых проемах солнцезащитных средств или светорассеивающих материалов; в остальных случаях прямой солнечный свет не учитывают.

2 Значения расчетных коэффициентов в таблицах 11.1 и 11.2 приведены для местного среднего солнечного времени.

UTC — Всемирное координированное время; MSK — московское время

Рисунок 11.1 — Карта часовых поясов Российской Федерации

Таблица 11.1

Коэффициенты относительной яркости участка безоблачного неба, видимого из расчетной точки через световой проем

Таблица 11.2

Коэффициенты относительной яркости участков безоблачного неба, видимых из расчетной точки через световые проемы

Приложение А

НОРМАТИВНЫЕ ПОКАЗАТЕЛИ КОМФОРТНОГО ОСВЕЩЕНИЯ ОСНОВНЫХ ПОМЕЩЕНИЙ ОБЩЕСТВЕННЫХ, ЖИЛЫХ И ВСПОМОГАТЕЛЬНЫХ ЗДАНИЙ
