ГОСТ 26602.4-2012. Межгосударственный стандарт. Блоки оконные и дверные. Метод определения общего коэффициента пропускания света
(введен в действие Приказом Росстандарта от 27.12.2012 № 2017-ст)
Примечание
Документ введен в действие с 1 января 2014 года. Взамен ГОСТ 26602.4-99.
ИСТОРИЯ ИЗМЕНЕНИЙ НОРМАТИВНО-ТЕХНИЧЕСКИХ АКТОВ
flowchart LR n0["ГОСТ 26602.4-99"]:::rst click n0 "https://bukva.ai/docs/gost-26602-4-99" "ГОСТ 26602.4-99. Блоки оконные и дверные. Метод определения общего коэффициента пропускания света (введен в действие Постановлением Госстроя РФ от 17.11.1999 N 63)" n1["ГОСТ 26602.4-2012"]:::doc click n1 "https://bukva.ai/docs/gost-26602-4-2012" "ГОСТ 26602.4-2012. Межгосударственный стандарт. Блоки оконные и дверные. Метод определения общего коэффициента пропускания света (введен в действие Приказом Росстандарта от 27.12.2" n0 --> n1 classDef rst fill:#FFEBEB,stroke:#8B0000,color:#000; classDef doc fill:#EBFFEB,stroke:#006400,color:#000; classDef notEnt fill:#FFFFEB,stroke:#FF8C00,color:#000;
от 27 декабря 2012 г. № 2017-ст
МЕТОД ОПРЕДЕЛЕНИЯ ОБЩЕГО КОЭФФИЦИЕНТА ПРОПУСКАНИЯ СВЕТА
Windows and doors. Method for determination of total light transmittance
1 января 2014 года
Предисловие
Цели, основные принципы и основной порядок проведения работ по межгосударственной стандартизации установлены ГОСТ 1.0-92 «Межгосударственная система стандартизации. Основные положения» и ГОСТ 1.2-2009 «Межгосударственная система стандартизации. Стандарты межгосударственные, правила, рекомендации по межгосударственной стандартизации. Правила разработки, принятия, применения, обновления и отмены».
Сведения о стандарте
1. Разработан Учреждением «Научно-исследовательский институт строительной физики Российской академии архитектуры и строительных наук» (НИИСФ РААСН) при участии Общества с ограниченной ответственностью «ЦЕРЕРА-ЭКСПЕРТ».
3. Принят Межгосударственной научно-технической комиссией по стандартизации, техническому нормированию и оценке соответствия в строительстве (Протокол от 18 декабря 2012 г. № 41).
4. В настоящем стандарте учтены нормативные положения европейского регионального стандарта EN 13363-1:2003. Solar protection devices combined with glazing — Calculation of solar and light transmittance — Part 1: Simplified method (Солнцезащитные устройства в сочетании с остеклением. Расчет пропускания солнечного излучения и света. Часть 1. Упрощенный метод) в части определения коэффициента пропускания оконных и дверных блоков с солнцезащитой.
5. Приказом Федерального агентства по техническому регулированию и метрологии от 27 декабря 2012 г. № 2017-ст межгосударственный стандарт ГОСТ 26602.4-2012 введен в действие в качестве национального стандарта Российской Федерации с 1 января 2014 г.
6. Взамен ГОСТ 26602.4-99.
Информация об изменениях к настоящему стандарту публикуется в ежегодном информационном указателе «Национальные стандарты», а текст изменений и поправок — в ежемесячном информационном указателе «Национальные стандарты». В случае пересмотра (замены) или отмены настоящего стандарта соответствующее уведомление будет опубликовано в ежемесячном информационном указателе «Национальные стандарты». Соответствующая информация, уведомление и тексты размещаются также в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет.
1. Область применения
Настоящий стандарт распространяется на оконные и остекленные дверные блоки жилых, общественных, производственных и других зданий и устанавливает метод определения общего коэффициента пропускания света этих изделий.
Данный метод может быть применен для определения общего коэффициента пропускания света витражей, витрин, зенитных фонарей и других светопрозрачных конструкций или их фрагментов, включающих в себя различные комбинации непрозрачных и светопропускающих элементов из различных видов стекол (прозрачных или окрашенных, без покрытий или с покрытиями, узорчатых, армированных, многослойных и т.д.), а также оконные и остекленные блоки с солнцезащитой.
Метод применяют также для оценки соответствия светопрозрачных и солнцезащитных конструкций заявленным свойствам.
2. Нормативные ссылки
В настоящем стандарте использованы ссылки на следующие межгосударственные стандарты:
ГОСТ 8.014-72. Государственная система обеспечения единства измерений. Методы и средства поверки фотоэлектрических люксметров
ГОСТ 8.332-78. Государственная система обеспечения единства измерений. Световые измерения. Значения относительной спектральной световой эффективности монохроматического излучения для дневного зрения
ГОСТ 7721-89. Источники света для измерений цвета. Типы. Технические требования. Маркировка
ГОСТ 15543-70. Изделия электротехнические. Исполнения для различных климатических районов. Общие технические требования в части воздействия климатических факторов внешней среды.
Примечание. При пользовании настоящим стандартом целесообразно проверить действие ссылочных стандартов в информационной системе общего пользования — на официальном сайте Федерального агентства по техническому регулированию и метрологии в сети Интернет или по ежегодному информационному указателю «Национальные стандарты», который опубликован по состоянию на 1 января текущего года, и по выпускам ежемесячного информационного указателя «Национальные стандарты» за текущий год. Если ссылочный стандарт заменен (изменен), то при пользовании настоящим стандартом следует руководствоваться заменяющим (измененным) стандартом. Если ссылочный стандарт отменен без замены, то положение, в котором дана ссылка на него, применяется в части, не затрагивающей эту ссылку.
3. Термины и определения
В настоящем стандарте применяют следующие термины с соответствующими определениями:
3.1. Фрагмент изделия: часть изделия, отражающая его основные конструктивные особенности и оптические характеристики.
3.2. Образец для испытаний: светопрозрачная ограждающая конструкция в сборе или ее фрагмент, пригодные для испытаний, технические характеристики которых полностью соответствуют представленной в испытательный центр (лабораторию) сопроводительной нормативной и конструкторской документации.
3.3. Относительная спектральная световая эффективность монохроматического излучения с длиной волны V(\lambda) : отношение двух потоков излучения соответственно с длинами волн \lambda_{m} и \lambda , вызывающих в точно определенных фотометрических условиях зрительные ощущения одинаковой силы. Длину волны \lambda_{m} выбирают так, чтобы максимальное значение этого отношения равнялось единице.
3.4. Светопрозрачная ограждающая конструкция: строительная конструкция, предназначенная для обеспечения естественного освещения внутренних помещений здания или сооружения.
3.5. Световой поток \Phi : физическая величина, оценивающая мощность оптического излучения по его воздействию на селективный приемник света, спектральная чувствительность которого определяется функцией относительной спектральной световой эффективности излучения V(\lambda) , лм.
3.6. Освещенность E: физическая величина, определяемая отношением светового потока, падающего на элемент поверхности, содержащий рассматриваемую точку, к площади этого элемента, лк.
3.7. Средняя освещенность E_{cp} : освещенность, усредненная по площади освещаемого помещения, участка, рабочей зоны, лк.
3.8. Коэффициент остекления оконного блока (или другой светопрозрачной конструкции) K_{\text{ост}} : отношение площади светопрозрачной части оконного блока к его рабочей площади. В случае наличия в конструкции нескольких рядов остекления за площадь светопрозрачной части принимают площадь остекления ряда с наименьшей светопрозрачной частью, отн. ед.
3.9. Общий коэффициент пропускания света \tau_{L} : отношение светового потока, прошедшего сквозь изделие, к световому потоку, упавшему на него, отн. ед.
4. Средства измерений
4.1 Для прямых измерений общего коэффициента пропускания света используется испытательная установка, состоящая из:
- источников диффузного света типа А (искусственного небосвода отраженного света, окрашенного белой диффузно отражающей краской) по ГОСТ 7721;
- светомерной камеры, окрашенной матовой белой диффузно отражающей краской, разделенной горизонтальной перегородкой с проемом и опорной решеткой в нем для установки испытываемого образца;
- измерительного блока, состоящего из шести люксметров. Измерительная головка одного люксметра располагается в наружной камере, измерительные головки остальных пяти — во внутренней камере. Измерительные головки люксметров должны иметь предел допускаемой относительной погрешности не более 10% с учетом погрешности спектральной коррекции, определяемой как отклонение относительной спектральной чувствительности измерительного преобразователя излучения от относительной спектральной световой эффективности монохроматического излучения для дневного зрения V(\lambda) по ГОСТ 8.332, а также погрешности калибровки абсолютной чувствительности и погрешности, вызванной нелинейностью световой характеристики;
- темнителя света по ГОСТ 15543.
Используемые в установке люксметры должны быть поверены и иметь действующие свидетельства о Государственной поверке средств измерений. Государственная поверка люксметров осуществляется органами стандартизации и метрологии в соответствии с ГОСТ 8.014.
4.2. Для определения общего коэффициента пропускания расчетно-измерительным методом используются фотометры или спектрофотометры, позволяющие измерять коэффициенты пропускания светопрозрачных материалов.
5. Определение общего коэффициента пропускания света оконных блоков прямыми измерениями
5.1. Порядок отбора образцов
5.1.1. Испытания проводят на образцах, представляющих собой готовые изделия или фрагменты изделий, соответствующих требованиям, установленным в нормативных документах (конструкторской документации) на конкретную продукцию полной заводской готовности.
В случае если результаты испытаний предполагается распространить на типоразмерный ряд (включающий испытываемую конструкцию), то для проведения испытаний выбирают конструкцию с наименьшим коэффициентом остекления. Минимальный размер образцов — 700 x 700 мм, максимальный размер образцов определяют техническими возможностями испытательной установки.
Рекомендуемые размеры образцов оконных блоков: высота — 1460 мм; ширина — 1470 (или 1320) мм.
Окна, как правило, должны быть двустворчатыми, с форточным узлом. Если конструкция предусматривает откидное или поворотно-откидное открывание узкой створки, наличие форточного узла не обязательно.
5.1.2. Порядок отбора и количество образцов для испытаний устанавливают в нормативных документах (НД) на конкретную продукцию. Рекомендуется испытывать не менее двух идентичных образцов.
5.2. Подготовка образцов к испытаниям
Проверку комплектности конструкции и показателей внешнего вида образцов проводят визуально в соответствии с требованиями НД на испытываемые изделия.
Проверку геометрических размеров образцов проводят с помощью средств измерений по методикам, приведенным в НД на испытываемые изделия.
Перед испытаниями изделия должны быть тщательно очищены от загрязнения и промыты.
5.3. Определение общего коэффициента пропускания света
5.3.1. Сущность метода состоит в определении отношения величины светового потока \Phi_{\tau} , лм, прошедшего сквозь изделие, к величине светового потока \Phi_{i} , лм, падающего на это изделие из наружного пространства.
5.3.2. Испытания проводят при значениях освещенности E = 500; 750; 1000 лк +/- 5%, создаваемой источником диффузного света на плоскости проема разделительной перегородки светомерной камеры.
В обоснованных случаях допускается разрабатывать уточненную программу испытаний с другими характеристиками условий проведения испытаний, согласованную испытателем и заказчиком.
5.3.3. Проводят регулировку освещенности с помощью темнителя света и фиксируют ее величину.
5.3.4. Контроль освещенности осуществляют люксметром с измерительным преобразователем излучения, установленным в источнике диффузного света горизонтально (наружный преобразователь излучения) и обращенным приемной поверхностью от испытываемого изделия в соответствии с рисунком А.1 Приложения А.
5.3.5. Измерения светового потока, прошедшего через проем разделительной перегородки светомерной камеры, проводят люксметрами с выносными измерительными преобразователями излучения. Преобразователи излучения люксметров должны быть закреплены внутри светомерной камеры и обращены приемной плоскостью в направлении от проема. Число измерителей излучения должно быть не менее пяти.
5.3.6. Испытываемый образец горизонтально устанавливают на опорную решетку в проеме разделительной перегородки светомерной камеры заподлицо с нижней плоскостью перегородки так, чтобы геометрический центр образца находился на вертикальной оси светомерной камеры.
5.3.7. Устанавливают ограничители проема разделительной перегородки по периметру оконного блока. Монтажные зазоры между образцом и проемом изолируют от прохождения света.
5.3.8. Проводят измерение освещенности, соответствующей световому потоку \Phi_{t} , прошедшему через проем разделительной перегородки светомерной камеры с установленным в нем образцом.
5.3.9. Удаляют образец из проема разделительной перегородки светомерной камеры, не нарушая положения ограничителей проема.
5.3.10. Повторно измеряют освещенность, соответствующую световому потоку \Phi_{i} , прошедшему через проем разделительной перегородки светомерной камеры без образца.
5.3.11. Измерения проводят при трех фиксированных значениях освещенности по 5.3.2 с интервалом в 5 мин. Результаты измерений для каждого образца заносят в таблицу Б.1 Приложения Б.
5.4. Обработка результатов испытаний
5.4.1. Для каждого значения освещенности E_{j} вычисляют значение коэффициента пропускания света \tau_{i} и относительную погрешность его определения по формулам:
\frac{\Delta\tau_{j}}{\tau_{j}} = \frac{1}{m} \sqrt{\sum (\frac{\Delta\tau_{i}}{\tau_{i}})2} , (2)
\Delta\tau_{j} — абсолютная погрешность определения коэффициента пропускания света при данной освещенности, отн. ед.;
\tau_{i} — коэффициент пропускания света изделием в относительных единицах, определенный i-м внутренним фотоэлементом при данном значении освещенности, рассчитанный с учетом относительной погрешности измерения по формулам:
\tau_{i} = \frac{E_{\tau}}{E_{i}} ; (3)
\frac{\Delta\tau_{i}}{\tau_{i}} = \frac{\Delta E_{\tau}}{E_{\tau}} + \frac{\Delta E_{i}}{E_{i}} , (4)
где E_{\tau} — значения освещенности по люксметру с i-м внутренним преобразователем излучения, пропорциональные величине светового потока \Phi_{\tau} , лм, прошедшего через проем разделительной перегородки светомерной камеры с образцом;
E_{i} — значения освещенности по люксметру с i-м внутренним преобразователем излучения, пропорциональные величине светового потока \Phi_{i} , лм, прошедшего через проем разделительной перегородки светомерной камеры без образца;
\Delta\tau_{i} — абсолютная погрешность определения коэффициента пропускания света i-м преобразователем излучения при данной освещенности, отн. ед.;
\Delta E_{i} — абсолютная погрешность измерения значения освещенности без образца в делениях шкалы микроамперметра или гальванометра.
5.4.2. Общий коэффициент пропускания света образца изделия \tau_{L} , отн. ед., принимают равным среднеарифметическому значению результатов испытаний изделий, а относительную погрешность его определения принимают равной среднеквадратичному значению относительных погрешностей испытаний:
\tau_{L} = \frac{\sum_{j = 1}^{3} \tau_{j}}{3} ; (5)
\frac{\Delta\tau_{L}}{\tau_{L}} = \frac{1}{3} \sqrt{\sum (\frac{\Delta\tau_{j}}{\tau_{j}})2} , (6)
где 3 — число испытаний по 5.3.11.
5.4.3. При испытании двух и более идентичных образцов за общий коэффициент пропускания света изделия принимают наименьшее значение из полученных по результатам испытаний каждого образца. Относительную погрешность определения общего коэффициента пропускания света изделия в этом случае вычисляют как среднеарифметическое значение (\frac{\Delta\tau_{L}}{\tau_{L}})cp для испытанных образцов.
5.5. Оформление результатов испытаний
5.5.1 Результаты испытаний оформляют протоколом, в котором указывают:
- наименование испытательного центра (лаборатории), проводившего испытания;
- номер аттестата аккредитации испытательного центра (лаборатории), проводившего(ей) испытания;
- наименование и юридический адрес организации — заказчика испытаний;
- наименование и юридический адрес организации — изготовителя испытываемой продукции;
- наименование испытываемой продукции и документа, регламентирующего требования к ее качеству;
- описание испытываемых образцов продукции: маркировка образцов, габаритные размеры образцов, тип использованного стекла, геометрические размеры сечений, вид окраски и др.;
- отношение площади остекления к общей площади образца (коэффициент остекления);
- дату поступления образцов в испытательный центр (лабораторию);
- результаты испытаний — по форме таблицы Б.1 Приложения Б;
- заключение: значение общего коэффициента пропускания света испытываемого образца (изделия) и относительной погрешности измерения;
- подписи руководителя испытательного центра (лаборатории) и испытателя, печать испытательного центра.
6. Определение общего коэффициента пропускания света оконных блоков расчетно-измерительным методом
6.1. При расчетно-измерительном методе определения общий коэффициент пропускания света оконного блока \tau_{0} определяют по формуле
\tau_{0} = \tau_{1} \cdot \tau_{2} , (7)
\tau_{2} — коэффициент передачи светового потока ячейками оконного блока, учитывающий потери света в переплетах светового проема (в оконном блоке).
6.2. Определение коэффициента пропускания света светопрозрачным заполнением (стеклом или стеклопакетом) \tau_{1} проводят на фотометре по действующим нормативным документам.
6.3. Для измерений используют фрагменты светопрозрачных заполнений, применяемых в оконном блоке, размером от 100 x 100 мм до 300 x 300 мм.
6.4. Коэффициент передачи светового потока ячейками оконного блока прямоугольной, круглой и полукруглой формы \tau_{2} рассчитывают по формуле
\tau_{2} = \frac{1}{S_{0}} \sum_{i = 1}^{n} [S_{i}(K_{\text{Г}i} + K_{\text{П}i})] , (8)
S_{i} = a_{i}b_{i} — площадь i-й ячейки в свету, м2;
a_{i} , b_{i} — ширина и высота i-й ячейки в свету, м;
K_{\text{Г}i} — составляющая коэффициента светопередачи, зависящая от геометрических размеров ячейки переплета:
, (9)где K_{\text{П}i} — составляющая коэффициента светопередачи, зависящая от отражательных свойств внутренних граней ячеек переплета:
K_{\text{П}i} = \frac{\beta_{i}\rho_{g}(1 - K_{\text{Г}})^{2}}{2 - \rho_{g}[K_{\text{Г}}(2 + \beta_{i}) - \beta_{i}]} , (10)
где \rho_{g} — коэффициент диффузного отражения внутренних граней ячейки;
a_{i} , b_{i} — ширина и высота i-й ячейки в свету, м;
r — радиус ячейки переплета, м;
\beta_{i} = 2a_{i}b_{i}/h \sqrt{\pi} (a_{i} + b_{i}) ; (11)
Рисунок 1. Оконные блоки прямоугольной формы

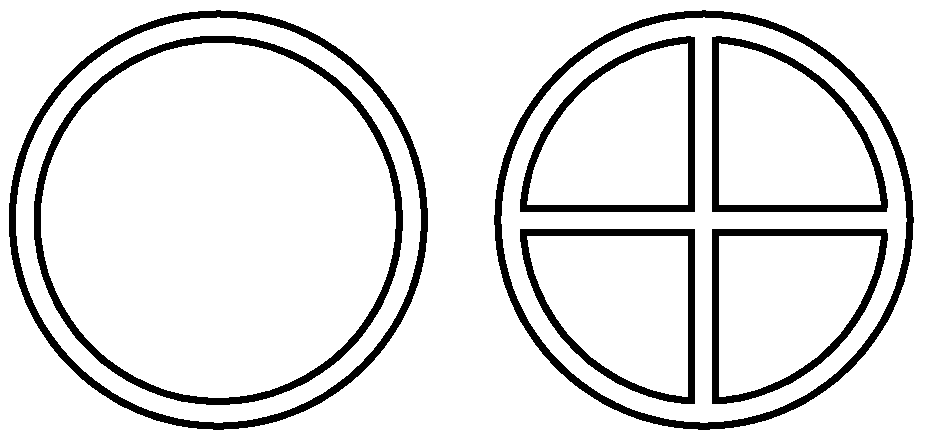

Рисунок 2. Оконные блоки с ячейками круглой формы

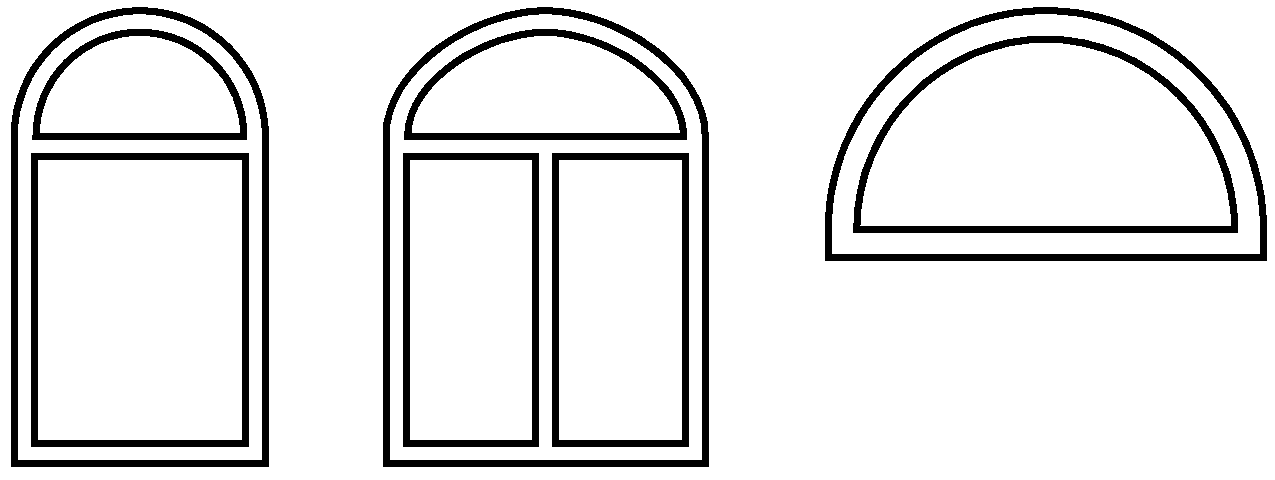

Рисунок 3. Оконные блоки полукруглой и сложной формы
7. Определение коэффициента пропускания оконных и дверных блоков с солнцезащитой
7.1. При использовании внешних и внутренних солнцезащитных устройств определение общих коэффициентов пропускания света может быть рассчитано по формулам:
\tau_{V,t} = \frac{\tau_{0}\tau_{V,B}}{1 - \rho_{V}\rho_{V}\prime_{,B}} ; (14)
\tau_{V,t} = \frac{\tau_{0}\tau_{V,B}}{1 - \rho_{V}\prime\rho_{V,B}} , (15)
где \tau_{0} — общий коэффициент пропускания света оконным блоком, определенный в соответствии с настоящим стандартом;
\rho_{V} — коэффициент отражения внешней стороны остекления;
\rho_{V}\prime — коэффициент отражения внутренней стороны остекления;
\tau_{V,B} — коэффициент пропускания солнцезащитного устройства;
\rho_{V,B} — коэффициент отражения обратной отражающей стороны солнцезащитного устройства;
\rho_{V}\prime_{,B} — коэффициент отражения внутренней стороны солнцезащитного устройства.
(обязательное)

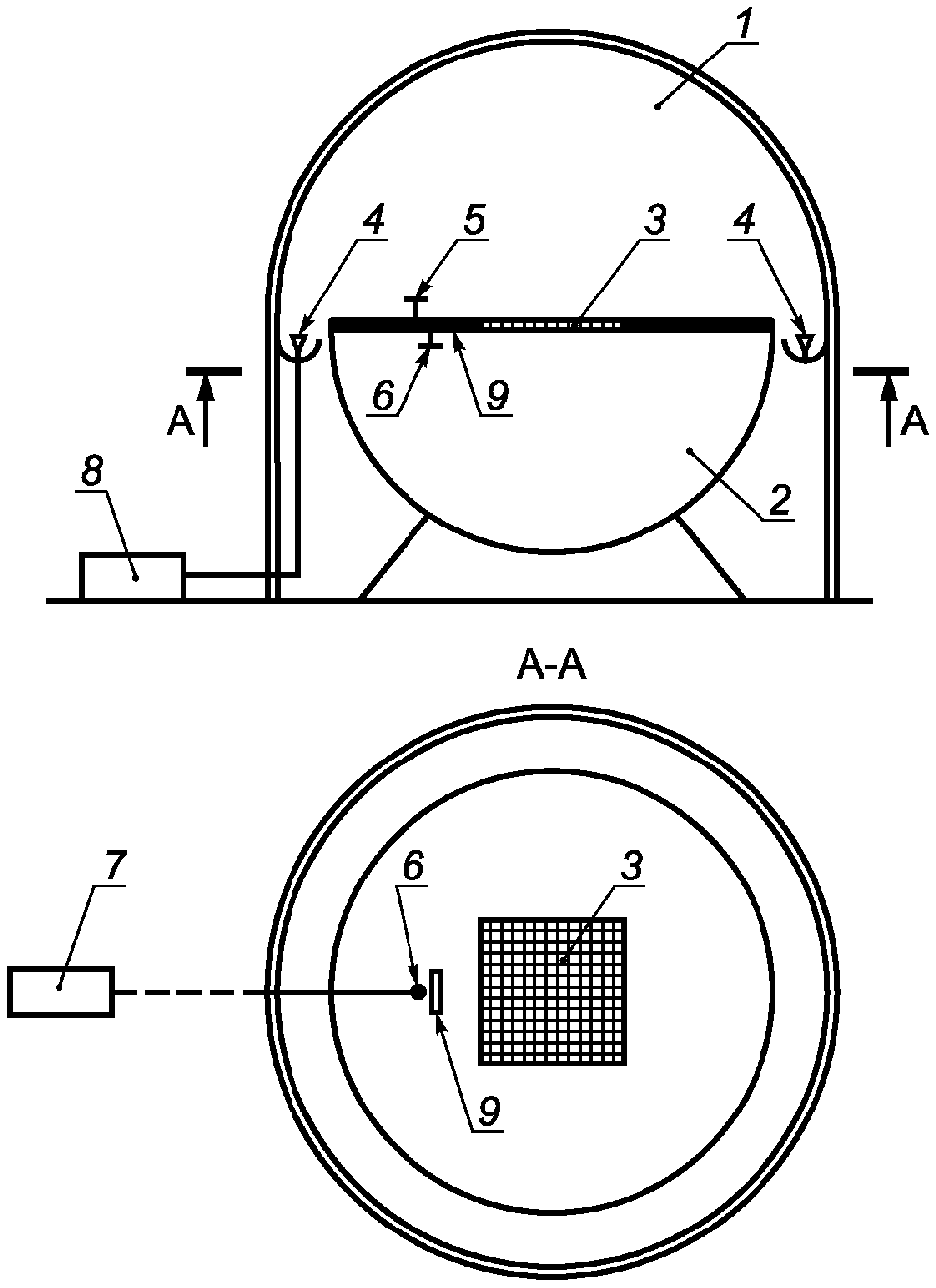

УСТАНОВКА ДЛЯ ОПРЕДЕЛЕНИЯ ОБЩЕГО КОЭФФИЦИЕНТА
ПРОПУСКАНИЯ СВЕТА
1 — источник диффузного света; 2 — светомерная камера;
3 — проем с опорной решеткой; 4 — осветительные приборы
источника света; 5 — измерительный преобразователь
излучения люксметра наружной камеры; 6 — измерительные
преобразователи люксметров внутренней камеры;
7 — регистрирующие устройства люксметров; 8 — регулятор напряжения осветительных приборов; 9 — экран фотоэлемента от прямого света источника
(рекомендуемое)
ОФОРМЛЕНИЕ РЕЗУЛЬТАТОВ ИЗМЕРЕНИЙ И ОПРЕДЕЛЕНИЕ
ОБЩЕГО КОЭФФИЦИЕНТА ПРОПУСКАНИЯ СВЕТА ОБРАЗЦА ИЗДЕЛИЯ
ПЕРЕЧЕНЬ РЕКОМЕНДУЕМЫХ СРЕДСТВ ИЗМЕРЕНИЯ ОСВЕЩЕННОСТИ, ИСПОЛЬЗУЕМЫХ В ИЗМЕРИТЕЛЬНОЙ УСТАНОВКЕ
Люксметр-пульсметр типа Аргус 07.
Люксметр типа ТКА-ПКМ, модель 02.
Люксметр типа ТКА-ПКМ, модель 08.
Люксметр типа ТКА-ПКМ, модель 31.
Люксметр типа «Pocket-Lux2» фирмы LMT (Германия).
Люксметр-яркомер типа ТЕС-0693 (Украина).
